DCT1158C外夹式超声波流量计

超声波流量计参数
超声波流量计参数
1、精度：超声波流量计的精度主要取决于测量流速的准确性，常用的
准确度为+/-1% 或者 +/-0.2%。

2、测量范围：超声波流量计的测量范围一般以磁场对流器上的介质温度、密度和浓度相关。

3、温度组态：超声波流量计采样时，需要注意介质温度，仪表超声波
流量计大多还只能支持常温（25℃）的采样。

4、压力组态：为了等比缩小流量计精度和测量范围间的差异，压力组
态十分重要。

一些超声波流量计可支持最大操作压力可达200MPa，弹
簧保护型流量计可支持630MPa的最大压力。

5、流路保护：由于超声波流量计的测量原理，仪表内部的磁场对流器
容易受到砂石和气泡以及偶然可能出现的脏物侵蚀，因而流路要求需
要过滤，此外磁场对流器本身也有防止水蚀的要求。

6、压力损失：调整超声波流量计的流路，可以降低其受至的压力损失，不同的流量计在不同的流量下的压力损失也不一样，一般来说，流量
越大压力损失越小，因此在实际安装该仪表时，需要严格控制压力损
失的大小。

7、耗电量：超声波流量计的耗电量一般0.5-2W，由脉冲转换，过程变送，仪表本身信号放大等组成，安装时要考虑仪表是否可以满足要求。

8、工作温度：超声波流量计的适用温度主要受介质温度和机体环境温
度有关，一般来说，该设备工作温度基本可达80℃，而在安装或调试时，介质与机体环境温度应达到指定值。

超声波流量计的技术参数超声波流量计的技术参数包括：
1. 测量范围：一般为0-10m/s或者更大。

2. 精度：一般为±1%或者更小。

3. 分辨率：一般为0.001m/s或更小。

4. 工作温度：一般为-40℃~+80℃。

5. 压力等级：一般为PN6~PN40。

6. 连接方式：一般为法兰连接或插入式连接。

7. 输出信号：一般为4-20mA、RS485、HART等模拟或数字信号输出。

8. 电源要求：一般为24VDC。

9. 防爆等级：一般为ExdⅡCT4等级。

10. 测量介质：一般为液态或气态介质。

11. 适用管径范围：一般为DN15~DN3000。

12. 测量粘度范围：一般为0.1~2000mPa·s。

13. 抗干扰能力：一般为可靠性高，抗干扰能力强。

14. 安装方式：一般为垂直或水平方向安装。

15. 自诊断能力：一般能够自动进行诊断并输出诊断结果。

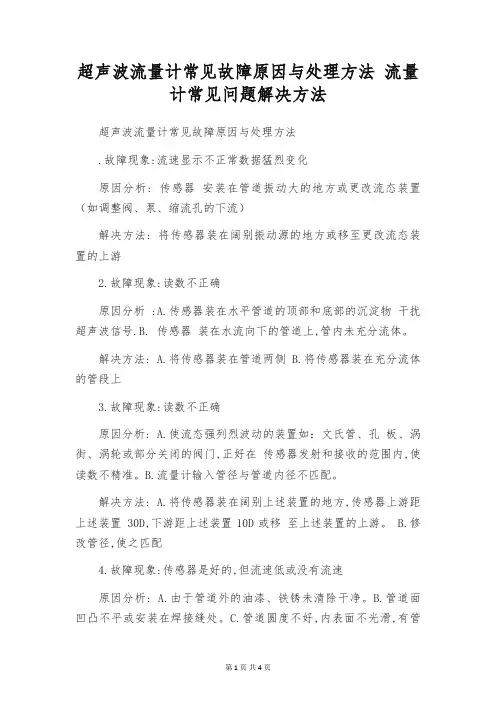

超声波流量计常见故障原因与处理方法流量计常见问题解决方法超声波流量计常见故障原因与处理方法.故障现象:流速显示不正常数据猛烈变化原因分析: 传感器安装在管道振动大的地方或更改流态装置（如调整阀、泵、缩流孔的下流）解决方法: 将传感器装在阔别振动源的地方或移至更改流态装置的上游2.故障现象:读数不正确原因分析 :A.传感器装在水平管道的顶部和底部的沉淀物干扰超声波信号.B. 传感器装在水流向下的管道上,管内未充分流体。

解决方法: A.将传感器装在管道两侧 B.将传感器装在充分流体的管段上3.故障现象:读数不正确原因分析: A.使流态强列烈波动的装置如：文氏管、孔板、涡街、涡轮或部分关闭的阀门,正好在传感器发射和接收的范围内,使读数不精准。

B.流量计输入管径与管道内径不匹配。

解决方法: A.将传感器装在阔别上述装置的地方,传感器上游距上述装置 30D,下游距上述装置10D或移至上述装置的上游。

B.修改管径,使之匹配4.故障现象:传感器是好的,但流速低或没有流速原因分析: A.由于管道外的油漆、铁锈未清除干净。

B.管道面凹凸不平或安装在焊接缝处。

C.管道圆度不好,内表面不光滑,有管衬式结垢。

若管材为铸铁管,则有可能显现此情况。

D.被测介质为纯洁物或固体悬浮物过低。

E.传感器安装纤维玻璃的管道上。

F.传感器安装在套管上,则会减弱超声波信号。

G.传感器与管道耦合不好,耦合面有缝隙或气泡。

解决方法: A.重新清除管道,安装传感器。

B.将管道磨平或阔别焊缝处。

C.选择钢管等内表面光滑管道材质或衬的地方。

D.选用适合的其它类型仪表。

E.将玻璃纤维除去。

F.将传感器移到无套管的管段部位上。

G.重新安装耦合剂。

5.故障现象:当掌控阀门部分关闭或降低流量时读数反会加添原因分析: 传感器装的过于靠近掌控阀下游,当部分关闭阀门时流量计测量的实际是掌控阀门缩径流速提高的流速,因口径缩小而流速加添。

解决方法 :将传感器阔别掌控阀门,传感器上游距掌控阀30D或将传感器移至掌控阀上游距掌控阀5D。

超声波流量计安装设计要求超声波流量计安装设计要求主要包括以下几个方面：1. 安装地点的环境要求：超声波流量计的主机和传感器的安装点附近不能有电机、磁场等强干扰源，以防止信号混淆或无法接收。

传感器安装点应远离阀门、三通、弯头和其他位置，确保流体稳定，减少测量误差。

2. 管道材料的要求：超声波流量计传感器有管道式、插入式和外夹式三种。

安装管道传感器时，对管道材质基本没有特殊要求，只要法兰完美对接即可。

安装插入式传感器时，需要焊接底座，所以管道材料可以满足这一要求。

外夹式传感器一般适用于不锈钢、碳钢、铸铁、PVC塑料等易于超声波传输的致密材料。

如果管道外有防锈漆，要打磨。

3. 直管段的要求：超声波流量计和大多数流量计一样，也需要足够直的前后管段。

只有管内液体流动状态稳定，测量结果才能相对准确。

一般要求前10D后5D（D为管道直径），即传感器上游10倍管径距离，下游5倍管径距离。

4. 安装距离：应选择上游大于10倍直管径、下游大于5倍直管径以内无任何阀门、弯头、变径等均匀的直管段，安装点应充分远离阀门、泵、高压电和变频器等干扰源。

5. 管道直径：受管道直径和流速的限制，安装位置的选择应考虑到允许的安装长度和过度流速，以确保精度。

管道内径一般应大于25mm。

6. 管道壁厚：管道壁厚应在超声波波束范围内。

7. 传感器的安装：两个传感器必须安装在管道轴面的水平方向上，并且在轴线水平位置±45°范围内安装，以防止上部有不满管、气泡或下部有沉淀等现象影响传感器正常测量。

如果受安装地点空间的限制而不能水平对称安装时，可在保证管内上部分无气泡的条件下，垂直或有倾角地安装传感器。

以上信息仅供参考，具体安装设计要求可能会因超声波流量计的型号和厂家的不同而有所差异。

在安装前，建议仔细阅读产品说明书，并咨询厂家或专业人士的意见。

超声波流量计技术指标超声波流量计是一种广泛应用于工业领域的流量测量装置，利用超声波传感器测量流体的流速和流量。

超声波流量计具有许多优点，例如可靠性高、精度高、非侵入式测量、适用于各种管道材料和流体等，因此在很多领域得到了广泛的应用。

超声波流量计的技术指标包括测量精度、测量范围、输出信号、测量方式等。

首先是测量精度。

超声波流量计的测量精度通常可以达到0.5%~1%。

这是由于超声波流量计利用超声波传感器测量流体的流速，通过对流速进行积分运算得到流量。

传感器的准确度和稳定性非常重要，它们会影响测量结果的准确性。

其次是测量范围。

超声波流量计的测量范围通常是根据管道内径来确定的。

一般来说，超声波流量计适用于内径为DN15~DN6000的管道，能够测量的流速范围为0.1 m/s~25 m/s，流量范围可达到0.01m³/h~1000000 m³/h。

因此，超声波流量计可以应用于各种不同尺寸的管道和流量要求。

另一个重要的技术指标是输出信号。

超声波流量计通常提供多种输出信号选项，如模拟信号输出、数字信号输出和总线信号输出。

模拟信号输出一般为4~20 mA或0~10 V，可以直接连接到控制系统中进行实时监测和控制。

数字信号输出一般为RS485或RS232接口，可以与计算机或其他设备进行通信。

总线信号输出一般为MODBUS、HART、PROFIBUS等，可以与现场总线系统进行集成。

最后是测量方式。

超声波流量计的测量方式有成对差距法、多普勒频移法和时间差法等。

成对差距法是最常用的方法，通过将超声波沿着流体的流动方向和相反方向传播，测量声波传播的速度差来计算流速和流量。

多普勒频移法则是通过测量超声波在流体中的频率变化来计算流速和流量。

时间差法则是通过测量超声波在流体中传播的时间差来计算流速和流量。

不同的测量方式适用于不同的流体和流速范围。

总之，超声波流量计是一种高精度、范围广、稳定可靠的流量测量设备。

.§ 1.3 工作原理当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速。

零流量时，两个传感器发射和接收声波所需的时间完全相同（唯一可实际测量零流量的技术），液体流动时，逆流方向的声波传输时间大于顺流方向的声波传输时间。

§ 1.4 典型用途携带式超声波流量计/能量表用于测量各种能够传导超声波的单一均匀的液体的流量及热量。

携带式超声波流量计采用非接触测量方式，测量范围大，没有活动机械部件，不受系统的压力和恶劣环境的影响，已成功应用于水、纯水、海水、污水、化工液体、江河水、燃料油等流体的计量工作中。

标准传感器的上限温度为110ºC ，超过此温度请与厂家或供应商联系。

携带式超声波能量表广泛应用于制冷、供热、换热器、冷冻机、锅炉等行业系统能量消耗行的计量。

2．主机操作快速入门§ 2.1 如何开关机按On 键3秒打开流量计的电源，按Off 键3秒关闭流量计的电源。

§ 2.4 键盘及常用菜单的快捷操作§ 2.4.1 16键键盘0 －9 和. 键用于输入数字或菜单号；◄键用于左退格或删除左面字符；一菜单，在输入数字时，相当于正、负号键；MENU 键（简称为M键）用于访问菜单，先键入此键后再键入两位数字键，即可进入数字对应的菜单窗口；ENT 键, 为回车键，也可称为确认键，用于“确认”已输入数字或所选择内容。

另一个功能是在输入参数前按此键用于进入“修改”状态。

超声波流量计/热量表采用了窗口化软件设计，访问窗口的快捷方法是在任何状态下，键入MENU 键，再接着键入两位数的窗口地址码。

例如欲输入或查看管道外径参数，窗口地址为11，键入MENU 1 1 即可。

访问窗口的另一种方法是移动访问，使用按键▲/+ 和▼/-及ENT 键，例如当前窗口为66，键入▲/+ 即进入窗口65，再键. 入.▲/+ 进入窗口64；键入▼/- 后，又回到窗口65，再键入▼/- 又进入窗口66。

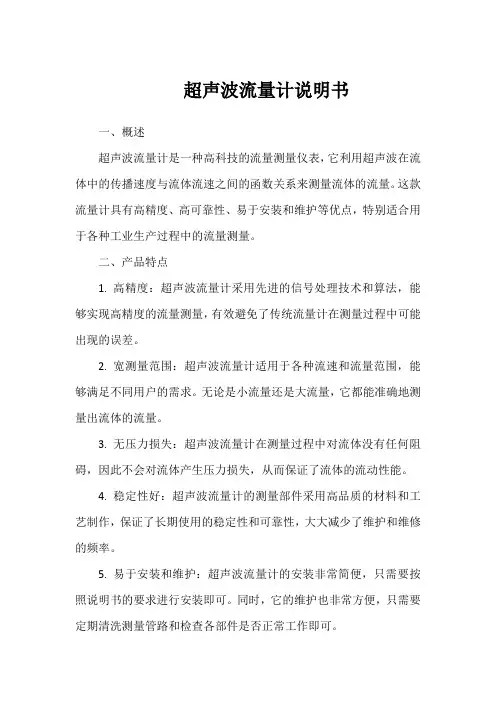

超声波流量计说明书一、概述超声波流量计是一种高科技的流量测量仪表，它利用超声波在流体中的传播速度与流体流速之间的函数关系来测量流体的流量。

这款流量计具有高精度、高可靠性、易于安装和维护等优点，特别适合用于各种工业生产过程中的流量测量。

二、产品特点1. 高精度：超声波流量计采用先进的信号处理技术和算法，能够实现高精度的流量测量，有效避免了传统流量计在测量过程中可能出现的误差。

2. 宽测量范围：超声波流量计适用于各种流速和流量范围，能够满足不同用户的需求。

无论是小流量还是大流量，它都能准确地测量出流体的流量。

3. 无压力损失：超声波流量计在测量过程中对流体没有任何阻碍，因此不会对流体产生压力损失，从而保证了流体的流动性能。

4. 稳定性好：超声波流量计的测量部件采用高品质的材料和工艺制作，保证了长期使用的稳定性和可靠性，大大减少了维护和维修的频率。

5. 易于安装和维护：超声波流量计的安装非常简便，只需要按照说明书的要求进行安装即可。

同时，它的维护也非常方便，只需要定期清洗测量管路和检查各部件是否正常工作即可。

三、使用方法1. 安装前准备：在安装超声波流量计之前，需要先确认测量管路已经清洗干净，没有任何杂质和污垢。

同时，需要检查流量计的型号和规格是否符合要求，并检查电源和信号线是否连接正常。

2. 安装方式：根据现场的实际情况，选择合适的安装方式。

一般来说，超声波流量计的安装方式有插入式、管段式等。

按照安装说明书的步骤进行安装，确保安装牢固可靠。

3. 参数设置：根据流体类型、管道材质和尺寸等参数设置流量计的测量参数。

这些参数的设置将直接影响到测量结果的准确性和可靠性，因此需要按照说明书的要求正确设置各项参数。

4. 校准和调试：在安装完成后，需要对超声波流量计进行校准和调试，以确保其测量准确度和稳定性符合要求。

一般来说，校准和调试需要在专业人员的指导下进行。

5. 日常维护：为了保持超声波流量计的测量精度和使用寿命，需要定期对其进行检查和维护。

超声波流量计的使用流量计如何操作超声波流量计是一种非接触式仪表，它既可以测量大管径的介质流量也可以用于不易接触和察看的介质的测量。

它的测量精准度很高，几乎不受被测介质的各种参数的干扰，超声波流量计是一种非接触式仪表，它既可以测量大管径的介质流量也可以用于不易接触和察看的介质的测量。

它的测量精准度很高，几乎不受被测介质的各种参数的干扰，尤其可以解决其它仪表不能的强腐蚀性、非导电性、放射性及易燃易爆介质的流量测量问题。

超声波流量计的使用：1、零流量的检查当管道液体静止，而且四周无强磁场干扰、无猛烈震动的情况下，表头显示为零，此时自动设置零点，除去零点飘移，运行时须做小信号切除，通常可流量小于满程流量的5%，自动切除。

同时零点也可通过菜单进行调整。

2、仪表面板键盘操作启动仪表运行前，首先要对参数进行有效设置，例如，使用单位制、安装方式、管道直径、管道壁厚、管道材料、管道粗糙度、流体类型、两探头间距、流速单位、最小速度、最大速度等。

只有全部参数输入正确，仪表方可正确显示实际流量值3、流量计的定期校验为了保证流量计的精准度，要进行定期的校验，通常接受更高精度的便携式超声波流量计进行直接对比，利用所测数据进行计算：误差=测量值—标准值、/标准值，利用计算的相对误差，修正系数，使得测量误差充分±2%的误差，即可充分计量要求。

该操作简单便利，可有效提高计量的精准度。
