土方总量表

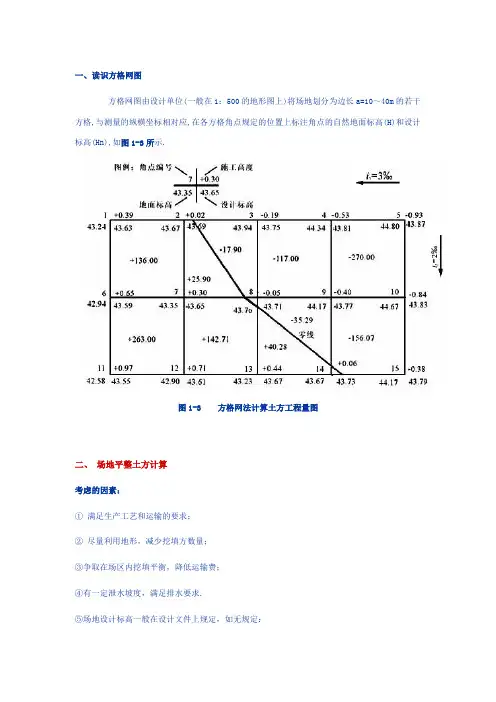

一、读识方格网图方格网图由设计单位(一般在1：500的地形图上)将场地划分为边长a=10～40m的若干方格,与测量的纵横坐标相对应,在各方格角点规定的位置上标注角点的自然地面标高(H)和设计标高(Hn),如图1-3所示.图1-3 方格网法计算土方工程量图二、场地平整土方计算考虑的因素：① 满足生产工艺和运输的要求；② 尽量利用地形，减少挖填方数量；③争取在场区内挖填平衡，降低运输费；④有一定泄水坡度，满足排水要求.⑤场地设计标高一般在设计文件上规定，如无规定：A.小型场地――挖填平衡法；B.大型场地――最佳平面设计法(用最小二乘法，使挖填平衡且总土方量最小)。

1、初步标高(按挖填平衡)，也就是设计标高。

如果已知设计标高，1.2步可跳过。

场地初步标高：H0=(∑H1+2∑H2+3∑H3+4∑H4)/4MH1－－一个方格所仅有角点的标高；H2、H3、H4－－分别为两个、三个、四个方格共用角点的标高.M——方格个数.2、地设计标高的调整按泄水坡度、土的可松性、就近借弃土等调整.按泄水坡度调整各角点设计标高：①单向排水时，各方格角点设计标高为: Hn = H0 ±Li②双向排水时，各方格角点设计标高为：Hn = H0± Lx ix± L yi y3.计算场地各个角点的施工高度施工高度为角点设计地面标高与自然地面标高之差，是以角点设计标高为基准的挖方或填方的施工高度.各方格角点的施工高度按下式计算：式中hn------角点施工高度即填挖高度(以“+”为填，“-”为挖)，m；n------方格的角点编号(自然数列1，2，3，…，n).Hn------角点设计高程，H------角点原地面高程.4.计算“零点”位置，确定零线方格边线一端施工高程为“+”,若另一端为“-”,则沿其边线必然有一不挖不填的点，即“零点”(如图1-4所示).图1-4 零点位置零点位置按下式计算：式中x1、x2 ——角点至零点的距离,m；h1、h2 ——相邻两角点的施工高度(均用绝对值),m；a —方格网的边长，m.5.计算方格土方工程量按方格底面积图形和表1-3所列计算公式，逐格计算每个方格内的挖方量或填方量.表1-3 常用方格网点计算公式6.边坡土方量计算场地的挖方区和填方区的边沿都需要做成边坡,以保证挖方土壁和填方区的稳定。

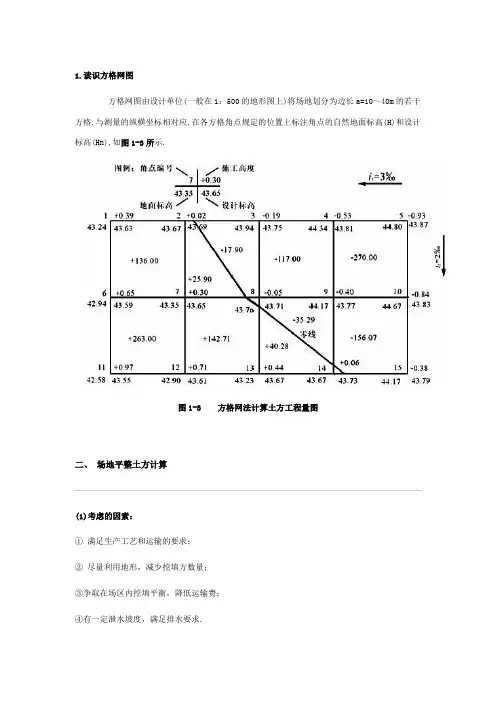

1.读识方格网图方格网图由设计单位(一般在1：500的地形图上)将场地划分为边长a=10～40m的若干方格,与测量的纵横坐标相对应,在各方格角点规定的位置上标注角点的自然地面标高(H)和设计标高(Hn),如图1-3所示.图1-3 方格网法计算土方工程量图二、场地平整土方计算(1)考虑的因素：① 满足生产工艺和运输的要求；② 尽量利用地形，减少挖填方数量；③争取在场区内挖填平衡，降低运输费；④有一定泄水坡度，满足排水要求.⑤场地设计标高一般在设计文件上规定，如无规定：A.小型场地――挖填平衡法；B.大型场地――最佳平面设计法(用最小二乘法，使挖填平衡且总土方量最小)。

\(2)初步标高(按挖填平衡)场地初步标高：H0=S(H11+H12+H21+H22)/4MH11、H12、H21、H22 ——一个方格各角点的自然地面标高；M——方格个数.或：H0=(∑H1+2∑H2+3∑H3+4∑H4)/4MH1－－一个方格所仅有角点的标高；H2、H3、H4－－分别为两个、三个、四个方格共用角点的标高.(3)场地设计标高的调整按泄水坡度、土的可松性、就近借弃土等调整.按泄水坡度调整各角点设计标高：①单向排水时，各方格角点设计标高为: Hn = H0 ±Li②双向排水时，各方格角点设计标高为：Hn = H0± Lx ix± L yi y3.计算场地各个角点的施工高度施工高度为角点设计地面标高与自然地面标高之差，是以角点设计标高为基准的挖方或填方的施工高度.各方格角点的施工高度按下式计算：式中 hn------角点施工高度即填挖高度(以“+”为填，“-”为挖)，m；n------方格的角点编号(自然数列1，2，3，…，n).Hn------角点设计高程，H------角点原地面高程.4.计算“零点”位置，确定零线方格边线一端施工高程为“+”,若另一端为“-”,则沿其边线必然有一不挖不填的点，即“零点”(如图1-4所示).图1-4 零点位置零点位置按下式计算：式中 x1、x2 ——角点至零点的距离,m；h1、h2 ——相邻两角点的施工高度(均用绝对值),m；a —方格网的边长，m.确定零点的办法也可以用图解法，如图1-5所示.方法是用尺在各角点上标出挖填施工高度相应比例，用尺相连，与方格相交点即为零点位置。

工 5.4 土石方工程工程量计算
程 项 目
5.4.4 其他相关规定
5、围墙、挡土墙、窨井、化粪池等都不计算平整场地。 6、基槽放坡开挖时，在交接处重复工程量不予扣除。但
单位工程中如内墙过多、过密，交接处重复计算工程量过
大，已超出大开挖的土方量时，应按大开挖计算工程量
7、原槽、坑作基础垫层，放坡应自垫层上表面开始计算
工 5.4 土石方工程工程量计算
程 项
5.4.5
土石方工程量计算示例——工程量计算
目 序 定额 工程项目名 单
号 编号
称
位
数量
计算式
三层等高式大放脚的增加面
积为：
0.0625×0.126×（1＋2＋3）
×2＝0.0945
V=VⅠ＋VⅡ＝22.94＋14.37
4
M5水泥砂浆 砖基础
ｍ3
37.31
VⅠ=（0.365×1.2＋0.0945） ×43.08＝22.94
程 5.4.3.3.1 挖地槽（沟槽） 项 5、地槽宽度——图示 目 K为放坡系数。
放坡是防止槽壁坍塌而采取的 构造措施。开挖基槽时，是否 需要放坡，以及放坡系数的大 小，可按下表取用：
显 然 ， 放 坡 时 部 ， 宽 ＝ B 图 2 度 C 示 1kH 基 2B 槽 2 C k 底 H 2

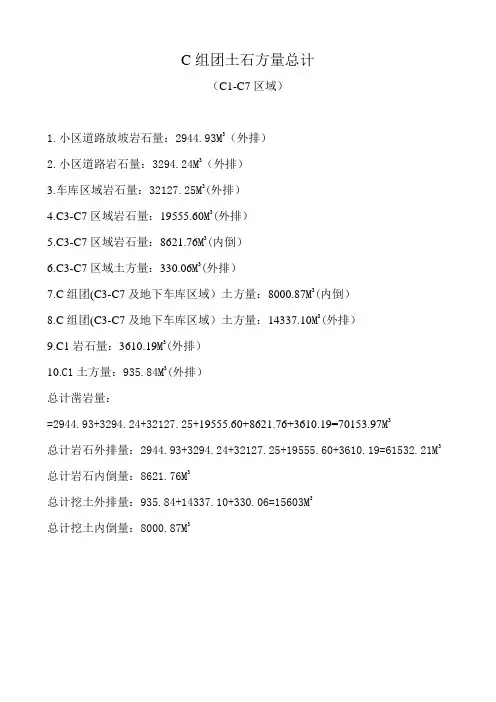

将挖方区、填方区所有方格计算出的工程量列表汇总，即 为该建筑场地的土石方挖、填平整工程总量。
3、计算公式
工 5.4 土石方工程工程量计算
程 5.4.3.3.5 挖土方——按体积计算. 项 3、计算公式 目
工 5.4 土石方工程工程量计算
程 5.4.3.4 人工凿钢筋混凝土桩头 项 按桩截面面积乘以被凿断的桩头长度以m3计算。 目 5.4.3.5 回填土——按体积计算

土石方工程-工程量计算规则一、人工土、石方：1.计算土石方工程量前，应确定下列各项资料：(1)土壤及岩石类别的确定。

土壤及岩石类别的划分，依工程地质勘察资料《土壤及岩石分类表》对照后确定。

(2)地下水位标高及排（降）水方法。

(3)土方、沟槽、基坑挖（填）起止标高，施工方法及运距。

(4)岩石开凿，爆破方法，石渣清运方法及运距。

(5)其他有关资料。

2.工程量计算一般规则：(1)土方体积，均以挖掘的天然密实体积为准计算，如遇有必须以天然密实体积折算时，可按表1-3折算：土方体积折算表表1-3______________________________________________虚方体积然密实体积夯实后体积松填体积________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ ____________________________________________________________________(2)挖土一律以设计室外地坪标高为准计算。

(3)按不同的土壤类别，挖土深度，干、湿分别以体积计算。

3.平整场地及辗压工程量按下列规定计算。

(1)人工平整场地是指建筑物场地，挖，填土方厚度在±30CM以内及找平。

挖填土方厚度超过±30CM以外时，按场地土方平衡竖向布置图另行计算。

(2)平整场地工程量按建筑物外墙外边线每边各加2M以平方米计算。
