导线测量技术设计书正式版

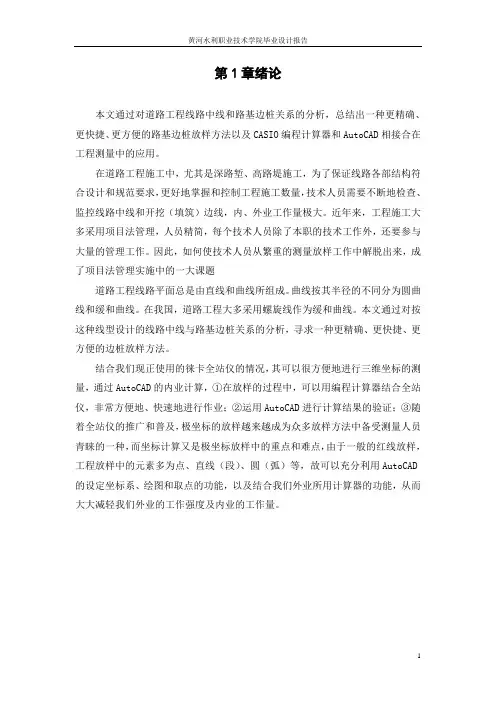

第1章绪论本文通过对道路工程线路中线和路基边桩关系的分析，总结出一种更精确、更快捷、更方便的路基边桩放样方法以及CASIO编程计算器和AutoCAD相接合在工程测量中的应用。

在道路工程施工中，尤其是深路堑、高路堤施工，为了保证线路各部结构符合设计和规范要求，更好地掌握和控制工程施工数量，技术人员需要不断地检查、监控线路中线和开挖（填筑）边线，内、外业工作量极大。

近年来，工程施工大多采用项目法管理，人员精简，每个技术人员除了本职的技术工作外，还要参与大量的管理工作。

因此，如何使技术人员从繁重的测量放样工作中解脱出来，成了项目法管理实施中的一大课题道路工程线路平面总是由直线和曲线所组成。

曲线按其半径的不同分为圆曲线和缓和曲线。

在我国，道路工程大多采用螺旋线作为缓和曲线。

本文通过对按这种线型设计的线路中线与路基边桩关系的分析，寻求一种更精确、更快捷、更方便的边桩放样方法。

结合我们现正使用的徕卡全站仪的情况，其可以很方便地进行三维坐标的测量，通过AutoCAD的内业计算，①在放样的过程中，可以用编程计算器结合全站仪，非常方便地、快速地进行作业；②运用AutoCAD进行计算结果的验证；③随着全站仪的推广和普及，极坐标的放样越来越成为众多放样方法中备受测量人员青睐的一种，而坐标计算又是极坐标放样中的重点和难点，由于一般的红线放样，工程放样中的元素多为点、直线（段）、圆（弧）等，故可以充分利用AutoCAD 的设定坐标系、绘图和取点的功能，以及结合我们外业所用计算器的功能，从而大大减轻我们外业的工作强度及内业的工作量。

第2章线路测量2.1中线测量概述线路工程是指长宽比很大的工程，包括公路、铁路、运河、供水明渠、输电线路、各种用途的管道工程等。

这些工程的主体一般是在地表，但也有在地下或在空中的，如地铁、地下管道、架空索道和架空输电线路等，工程可能延伸十几公里以至几百公里，它们在勘测设计及施工测量方面有不少共性。

1．前言广州市是一个位于广东省中部，是一个综合性大都市，供水工程是关系着整个城市之政治、经济繁荣发展之重要支撑点，为了改善广州人民之生活及生产用水问题，我学校承接了广州市白云区江高镇建筑工程职业学校前期综合勘探研究工作，通过野外实地踏堪、地形图测量对该学校进行充分之调查研究、评价、估算，对工程建设之必要性、经济合理性、技术可行性、实施可能性等方面进行综合性研究论证，为建设该工程之决策和审批提供科学之依据。

接到任务后我学校积极组织力量进行现场踏勘，编写技术设计书等。

本测区采用38带坐标。

2．测量依据、原则1、平面采用1954年北京坐标系，高程采用1956年黄海高程系。

2、《城市测量规范》<CJJ8—99）。

3、《1：500、1：1000、1：2000地形图图式》。

4、《三、四等水准测量规范》<GB12898-91）国家技术监督局颁布。

5、《大比例尺地形图机助制图规范》<GB14912-94）国家技术监督局颁布。

6、《广州市1：500地形测绘技术要求》。

7、本工程《技术设计书》。

2．1 测区范围及任务本工程位于广东省广州市白云区江高镇，南至泉溪村，西有塘贝村，东与丘陵相依，面积约㎡；测区为校内、海拔高m至m。

四周为工业区，通视条件较好，给控制测量及地形图测量不会带太多困难。

1、范围：根据提供预定方案设定之位置<地形图），按照提供之有关资料，以及上述范围进行1：500、地形图之测绘。

2、遵照国家颁布之《城市测量规范》进行1：500、地形图测量布设导线控制点、IV 等水准高程测量。

按M之密度进行设立，实地绘制点之记。

3、以上成果要求提供一套数字化地形图电子文件及地形图。

2．2已有资料1、本工程收集到国家一等点GPS导线点，二点作为本工程平面控制起算点。

2、本工程收集到白云区一等水准点，系1956年黄海高程系成果，作为本工程高程控制起算点。

3、委托方提供之万地形图，万地形图之地物、地貌逼真，取舍恰当，为本次测量工作之交通、选埋、控制点联测及测图分幅等工作提供了方便。

XXXXXX1﹕500数字化地形图测量技术设计书批准单位：申报单位：审批意见：总工程师：20xx年xx月xx日主要设计人：20xx年xx月xx日审批人：20xx年xx月xx日目录一、测区概况二、设计及作业依据三、已有资料情况四、平面坐标系统、高程系统和基本等高距五、各等级控制点埋石、密度六、基础控制测量七、图根控制测量八、地形图测绘九、保证质量主要措施和要求十、成果资料的整理与上交1Xxx区1﹕500数字化地形图测量技术设计书为满足XXXXXX需要，为统一技术要求，以保证成果质量，盐城市乾泰工程测量有限公司特编写本技术设计书。

一、测区概况测区位于，周边约29平方公里的范围，交通较为便利。

测区地形以平原地为主，部分地区上有树，测区内耕地大部分为旱地，有部分水稻田。

二、设计及作业依据1．GJJ8—99《城市测量规范》2．GB12898—91《国家三、四等水准测量规范》3．GB/T7929—1995《1：500、1：1000、1：2000地形图图式》4．CJJ73—97《全球定位系统城市测量技术规程》5．GB14912—94《大比例尺地形图机助制图规范》6．GB/T17160—1997《1：500、1：1000、1：2000地形图数字化规范》7．审批后的本技术设计书本设计书未提及的，按GJJ8—99《城市测量规范》；GB/T7929—1995《1：500、1：1000、1：2000地形图图式》为准。

三、已有资料情况1．控制资料①由XX市规划局提供，Ⅱ、Ⅲ等三角点X个（XXX、XXX、.... ...）可作为测区布设首级控制测量平面控制的起算点。

②由XX市规划局提供，Ⅲ等以上水准点可作为首级控制测量高程控制的起算点（XXX、XXX、.... ...）。

③上述成果为1980西安坐标系，1985国家高程基准。

2④测区内已有一级导线点、GPS点可利用。

因坐标系不同，需经转换检测符合要求后方可使用。

2．地形图资料由XX市规划局提供的1：10000影像图，标有测区范围及1：500、1：2000地形图测图范围，1：50000地形图可作为工作计划用图。

测绘类工程项目技术设计书编写要求，提供缩写提纲。

测绘技术设计书编写要求个人交流学习使用目录目录11.技术设计书名称 (2)2.任务概述 (2)2.1....................................................................... 目标22.2................................................................... 区域概况22.3................................................................... 资料情况23.技术设计方案 (3)3.1...................................................... 编写技术设计书的依据33.2............................................................. 级平面控制测量33.3.......................................................... 等级高程控制测量33.4................................................................... 地形测量33.4.1.航空摄影测绘 (3)3.4.2.野外数字测绘 (4)3.5................................................................... 工程测量43.6............................................................... 沉降变形测量43.7............................................................... 专题地图编绘44.新技术、新仪器的要求 (5)4.1............................................................. 各工序作业要求54.2................................................................. 建议和措施55.提交资料 (5)6.测绘技术总结报告编写提纲 (5)6.1................................................................... 控制测量56.1.1.概况 (5)6.1.2.施测执行规范 (6)6.1.3.已有高等级控制资料 (6)6.2................................................................... 地形测图86.2.1.执行规范 (8)6.2.2.参考规范 (9)6.2.3.地形测图 (9)6.3................................................................... 工程测量91.技术设计书名称2.任务概述2.1.目标说明任务名称，来源，委托方单位全称，作业区范围、地理位置，行政隶属，工程项目内容，工程量，产品种类及形式，要求达到何种规范要求及何种特殊要求，完成期限和产品接收单位等。

1、任务概述.......................... - 2 -2、测区概况 .......................... - 1 -2。

1测区范围 ...................... - 1 -2.2测区特点 ....................... - 1 -3、测量相关规定及精度要求 (3)3.1测量依据 (3)3.2测量的基本规定 (3)3。

3测量精度要求 (4)3.4测量工作的主要步骤 (4)4、已有资料的分析评价和利用 (5)4。

1平面控制资料 (5)4.2坐标系统、高程系统和基本等高距 (6)5、控制测量 (6)5。

1一级导线测量 (7)6、高程控制测量 (8)6、1四等水准测量 (8)6。

2四等水准观测 (9)7、野外数据采集 (11)7。

1 碎部测量方法及要求 (11)7、2碎部点的采集及处理 (11)8、地形图的绘制 (13)8。

1图形文件的生成及编辑 (13)8.2地形图的分幅与编号 (15)8。

3地形图绘制的基本要求 (16)8。

4地形图的拼接 (16)9、提交成果及资料 (17)10、质量安全保证措施及工作进度计划 (17)10.1工作安排方案 (17)1、任务概述山东省农业管理干部学院济北校区位于德州市晏城区齐河舟桥西南部，该校区占地两千亩，地势平坦、视野开阔，东西北三面均连农用地，西临西湖.该校是一所国办高职专科学院，拥有学生五千多人，师资力量雄厚。

为了学校设施改良,为同学们营建一个更加舒适的学习环境。

我单位承接了山东省农业管理干部学院前期综合勘探研究工作。

通过室外地形勘察、地形图的测量等、地形图测量对该区域进行充分的调查研究、评价、估算，对项目建设的必要性、经济合理性、技术可行性、实施可能性等方面进行综合性研究论证。

现依据有关规定及学校要求等对数字测图工作进行具体设计,编写技术设计书拟定作业计划，以保证测量工作在技术上合理、可靠,在经济上节省人力、物力,有计划,有步骤的开展工作。

控制测量作业指导书1.适用范围1.1适用于常规工程项目平面、高程首级控制测量。

1.2精密工程测量、轨道交通、变形监测等有特定用途的平面、高程控制网，按相应规范先进行技术设计，后施测。

1.3委托项目有详细技术要求的，应依据相关规范要求进行技术设计。

2.技术引用文件GB/T18214-2009全球定位系统（GPS）测量规范GB20026-2007工程测量规范CH/T2007-2001三、四等导线测量规范GB/T12898-2009国家三、四等水准测量规范CH/T1022-2010平面控制测量成果质量检验技术规程CH/T1021-2010高程控制测量成果质量检验技术规程3.术语与定义3.1卫星定位测量利用两台或两台以上接收机同时接收多颗定位卫星信号，确定地面点相对位置的方法，也被称为GPS静态定位。

3.2卫星定位测量控制网利用卫星定位技术建立的测量控制网。

3.3观测时段测站上开始接收卫星信号到停止接收，连续观测的时间间隔，简称时段。

3.4同步观测两台或两台以上接收机对同一组卫星进行的观测。

3.5同步观测环三台或三台以上接收机同步观测所获得的基线向量构成的闭合环。

3.6异步观测环由非同步观测获得的基线向量构成的闭合环。

3.7水准路线同级水准网中两相邻结点间的水准测线。

3.8区段水准路线中两相邻基本水准点间的水准测线。

3.9测段两相邻水准点间的水准测线。

4.基本规定4.1控制测量分平面控制测量与高程控制测量。

4.2平面控制测量，根据测区条件与精度要求，可采取卫星定位控制测量或导线测量。

4.3测区通视条件差，卫星观测条件满足规范要求的，采用卫星定位控制测量网；测区通视条件满足要求，卫星观测条件不满足规范要求的，可采用导线测量方式施测。

4.4控制网的等级，应根据工程规模、控制网的用途与精度要求合理确定。

4.5精度等级划分采用《工程测量规范》(GB20026-2007)标准。

平面控制网：卫星定位测量控制网依次为二、三、四等与一、二级，导线；导线网依次为三、四等与一、二、三级；高程控制测量依次为二、三、四、五等。

二等水准测量技术设计书1.任务概述本次实习的目的是了解二等水准控制测量作业的全过程，通过对一段既定线路进行往返二等水准测量，巩固课堂学习的理论知识，将理论与实践有机结合，提高理论水平与外业操作能力，更加为了满足我们课程的需要，我们测量3111班测量一小队在刘老师的指导下，对陕铁院到李家堡村段路线采取二等水准测量实训，全长大约1公里，路线起点位于陕铁院，终点位于李家堡村中段，采用二等水准形式进行外业测量。

为使该项任务顺利实施，特制定本二等水准测量技术设计书。

2.测区概况李家堡位于渭南市临渭区渭花路，东临尤河，南面南源黄土区域，西向临渭区主城区，北靠渭河，与占地340余亩的陕铁院测绘实训基地相接壤。

该测段地势起伏比较平坦，路线多为公路，测量任务相当艰巨，渭南市最近气候温度非常的热，温度达34度左右，而且路上来回的车辆为测量工作带来众多不便。

3.技术指标：实训技术指标及作业限差按城市一级导线测量规范，国家三、四等水准测量规范，同时也参照《工程测量规范》和《城市测量规范》的及技术要求执行。

１、作业步骤精密水准观测组由8－９人组成，具体分工是：观测一人，记录一人，打伞一人，扶尺二人，量距二人。

２、限差及作业规定（１）、视线高度不得低于0.5m，视线长度一般取不大于50m，前后视距差应小于1m。

测段距离累积差小于3m。

（２）、一测段的测站数布置成偶数，仪器和前后标尺应尽量在一条直线上。

（３）、观测时要注意消除视差，气泡严格居中，各种螺旋均应旋进方向终止。

（４）、视距读至1mm，基辅分划读至0.1mm，基辅高差之差≤0.6mm。

（５）、上丝与下丝的平均值与中丝基本分划之差，对于0.5cm刻划标尺应≤1.5mm，对于1.0cm刻划标尺应≤3.0mm。

（６）、各项记录正确整齐，清晰，严禁涂改。

原始读数的米、分米值有错时，可以整齐地划去，现场更正，但厘米及其以下读数一律不得更改，如有读错记错，必须重测，严禁涂改。

（７）、每一站上的记录、计算待检查全部合格后才可迁站。

三、四等导线测量规范前言本标准根据《国家三角测量有精密导线测量规范》中有关导线测量部分，并顾及城市测量、工程测量、地籍测量的有关要求编写，其技术内容属国内标准。

本标准规定的三、四等导线测量精度GB/T17942《国家三角测量规范》中相应等级的测量精度要求相同，部门技术要求也参照标准执行。

本标准2001年4月1日起实施；本标准的附录A是标准的附录；本标准的附录B，附录C、附录E、附录F、附录G都是提示的附录。

本标准由国家测绘局提出并归口。

本标准起草单位；国家测绘局测绘标准化研究所。

本标准起草人：肖学年、姬恒炼GH/T2007--2001目录前言1 范围 (1)2 引用范围 (1)3 总则 (1)4 技术设计预选点 (3)5 造标和埋石 (3)6 仪器检查 (4)7 水平角测量 (6)8 距离测量 (7)9 高程测量 (9)10 导线测量成果的验算、检查和验收 (11)附录A（标准的附录）电磁波距边长的修正和改算 (13)附录B（提示的附录）全站仪外观和键盘功能的检查 (15)附录C（提示的附录）全站仪工作电压显示的正确性检验 (16)附录D（提示的附录）全站仪照准部旋转正确性的使用 (17)附录E（提示的附录）全站仪测距轴预视准轴的重合性的检验 (18)附录F（提示的附录）全站仪倾斜补偿器的零位误差，补偿范围和补偿准确度的检验（19）附录G（提示的附录）全站仪存贮卡的检验方法及要求 (20)中华人民共和国测绘行业标准三、四等导线测量规范GH/2007-2001fourth order teaverse1 范围本标准规定了采用导线测量方法布测国家三、四等平面控制网的原则、方法和精度要求。

适用于国家三、四等导线测量。

工程测量、城市测量和地籍测量亦可参照执行。

2 引用标准下列标准所含的条文，通过在本标准中引用而构成标准的条文。

在本标准出版钱，所示版本均为有效。

所有标准都被修订，使用标准的各方应探讨使用下列标准最新把版本的可能性。

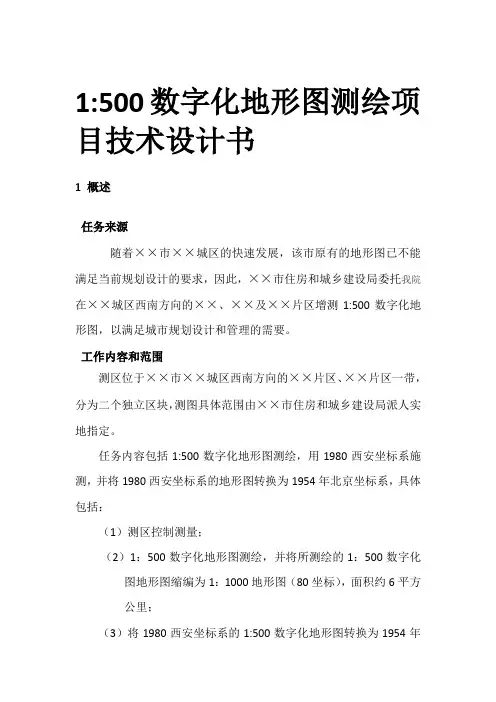

1:500数字化地形图测绘项目技术设计书1 概述任务来源随着××市××城区的快速发展，该市原有的地形图已不能满足当前规划设计的要求，因此，××市住房和城乡建设局委托我院在××城区西南方向的××、××及××片区增测1:500数字化地形图，以满足城市规划设计和管理的需要。

工作内容和范围测区位于××市××城区西南方向的××片区、××片区一带，分为二个独立区块，测图具体范围由××市住房和城乡建设局派人实地指定。

任务内容包括1:500数字化地形图测绘，用1980西安坐标系施测，并将1980西安坐标系的地形图转换为1954年北京坐标系，具体包括：（1）测区控制测量；（2）1：500数字化地形图测绘，并将所测绘的1：500数字化图地形图缩编为1：1000地形图（80坐标），面积约6平方公里；（3）将1980西安坐标系的1:500数字化地形图转换为1954年北京坐标系地形图。

（4）在2009年城区地形图测绘成果的基础上，增加图幅分幅编号，并完善原有图幅结合表（电子版）；2 作业区自然地理概况和已有资料情况作业区自然地理概况××市××城区地处××省西北、云贵高原南麓，是大西南通向沿海港口的重要通道,城区介于东经108°00＇～108°07＇、北纬24°39＇～24°45＇之间。

测区地处××城区西南方向城郊结合部，测图范围主要分布有××、××村及京峒等3个村庄，该项目东北面接边地区2009年已测过1：500地形图。

国道G323横穿测区，测区大车路、乡村小路不多，交通条件一般。

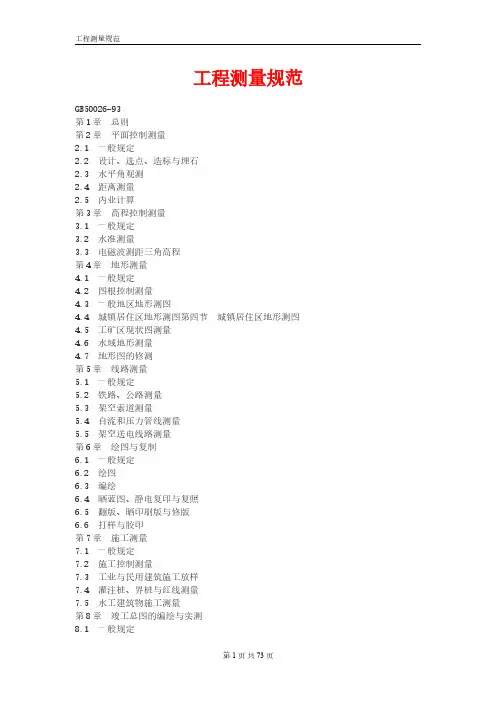

工程测量规范GB50026-93第1章 总则第2章　平面控制测量2.1　一般规定2.2　设计、选点、造标与埋石2.3　水平角观测2.4　距离测量2.5 内业计算第3章　高程控制测量3.1　一般规定3.2　水准测量3.3　电磁波测距三角高程第4章　地形测量4.1　一般规定4.2　图根控制测量4.3　一般地区地形测图4.4　城镇居住区地形测图第四节　城镇居住区地形测图 4.5　工矿区现状图测量4.6　水域地形测量4.7　地形图的修测第5章　线路测量5.1　一般规定5.2　铁路、公路测量5.3　架空索道测量5.4　自流和压力管线测量5.5　架空送电线路测量第6章　绘图与复制6.1　一般规定6.2　绘图6.3　编绘6.4　晒蓝图、静电复印与复照6.5　翻版、晒印刷版与修版6.6　打样与胶印第7章　施工测量7.1　一般规定7.2　施工控制测量7.3　工业与民用建筑施工放样7.4　灌注桩、界桩与红线测量7.5　水工建筑物施工测量第8章　竣工总图的编绘与实测8.1　一般规定8.2　竣工总图的编绘8.3　竣工总图的实测第9章　变形测量9.1　一般规定9.2　水平位移监测网9.3　垂直位移监测网9.4　水平位移测量9.5　垂直位移测量9.6　内业计算及成果整理附录一 本规范名词解释附录二　平面控制点标志及标石的埋设规格附录三　方向观测法度盘和测微器附录四　高程控制点标志及标石的埋设规格附录五　建筑物、构筑物主体倾斜率和按差异沉降推算主体倾斜值的计算公式附录六　基础相对倾斜值和基础挠度计算公式附录七　本规范用词说明工程测量规范－总则工程测量规范第1章 总则第1.0.1 条为了统一工程测量的技术要求，及时、准确地为工程建设提供正确的测绘资料，保证其成果、成图的质量符合各个测绘阶段的要求，适应工程建设发展的需要，制订本规范。

第1.0.2 条本规范适用于城镇、工矿企业、交通运输和能源等工程建设的勘察、设计、施工以及生产（运营）阶段的通用性测绘工作。

控制测量技术设计书1．工程名称及任务。

2．测区概况简述。

3．已经有资料旳来源及分析、运用论证。

4．坐标系统旳选择及处理措施旳论证，起始数据旳配置和处理。

5．水平控制网布设方案论述，其中包括：（1）首级网旳等级和布网方式，以及本次控制网在精度和密度方面对后来布设加密网旳保证。

（2）控制网（点）精度估算旳简要过程及成果。

（3）从经济上、技术上、精度上对两个以上布网方案进行对比论证，从中确定一种最优方案。

（4）填写精度登记表。

6．技术根据及作业措施。

内容重要包括：（1）工程执行旳规范及施测细则。

（2）觇标及标石图并注明规格，材料及埋设措施（绘出示意图）。

（3）仪器旳选择及检查项目规定。

（4）观测措施及各项限差（参阅规范或教材，不能杜撰）。

（5）概算内容和平差措施。

7．工作量综合计算及工作进程计划表（自行估计）。

8．需用旳重要仪器设备（包括名称、型号和标称精度）、材料及经费预算。

9．工程项目完毕后应提交旳资料清单。

目录一．测区状况1.1测区位置及面积1.2地理状况二.作业根据三．测区已经有资料及运用3.1平面控制资料3.2高程控制资料3.3其他资料四．平面控制测量4.1E级GPS测量4.2三级导线测量五．高程控制测量5.1四等水准测量5.2光电测距三角高程测量六．一级导线、水准测量和光电测距三角高程测量平差计算6.1观测数据旳检查6.2平差计算七．提交成果资料7.1技术总结7.2控制点成果表旳制作7.3控制网图旳制作规定八．图根控制测量8.1图根导线8.2图根高程测量8.3平差计算8.4提交资料九．附图、附表、附件本次实习旳目旳是理解控制测量作业旳全过程，通过对长沙县水渡河及其周围地区实现控制测量，巩固课堂学习旳理论知识，将理论与实践有机结合，提高理论水平与外业操作能力。

一．测区状况1.1测区位置及面积东经113°，北纬28°向波及周围13km左右。

施测范围呈不规则形状，范围面积约14km2。

1：500数字化地形图测绘项目技术设计书1:500数字化地形图测绘项目技术设计书1 概述1.1 任务来源随着××市××城区的快速发展，该市原有的地形图已不能满足当前规划设计的要求，因此，××市住房和城乡建设局委托我院在××城区西南方向的××、××及××片区增测1:500数字化地形图，以满足城市规划设计和管理的需要。

1.2 工作内容和范围测区位于××市××城区西南方向的××片区、××片区一带，分为二个独立区块，测图具体范围由××市住房和城乡建设局派人实地指定。

任务内容包括1:500数字化地形图测绘，用1980西安坐标系施测，并将1980西安坐标系的地形图转换为1954年北京坐标系，具体包括：（1）测区控制测量；（2）1：500数字化地形图测绘，并将所测绘的1：500数字化图地形图缩编为1：1000地形图（80坐标），面积约6平方公里；（3）将1980西安坐标系的1:500数字化地形图转换为1954年北京坐标系地形图。

（4）在2009年城区地形图测绘成果的基础上，增加图幅分幅编号，并完善原有图幅结合表（电子版）；2 作业区自然地理概况和已有资料情况2.1 作业区自然地理概况××市××城区地处××省西北、云贵高原南麓，是大西南通向沿海港口的重要通道,城区介于东经108°00＇～108°07＇、北纬24°39＇～24°45＇之间。

测区地处××城区西南方向城郊结合部，测图范围主要分布有××、××村及京峒等3个村庄，该项目东北面接边地区2009年已测过1：500地形图。

工程测量规范GB50026-93第1章总则第2章平面控制测量2.1 一般规定2.2 设计、选点、造标与埋石2.3 水平角观测2.4 距离测量2.5 内业计算第3章高程控制测量3.1 一般规定3.2 水准测量3.3 电磁波测距三角高程第4章地形测量4.1 一般规定4.2 图根控制测量4.3 一般地区地形测图4.4 城镇居住区地形测图第四节城镇居住区地形测图4.5 工矿区现状图测量4.6 水域地形测量4.7 地形图的修测第5章线路测量5.1 一般规定5.2 铁路、公路测量5.3 架空索道测量5.4 自流和压力管线测量5.5 架空送电线路测量第6章绘图与复制6.1 一般规定6.2 绘图6.3 编绘6.4 晒蓝图、静电复印与复照6.5 翻版、晒印刷版与修版6.6 打样与胶印第7章施工测量7.1 一般规定7.2 施工控制测量7.3 工业与民用建筑施工放样7.4 灌注桩、界桩与红线测量7.5 水工建筑物施工测量第8章竣工总图的编绘与实测8.1 一般规定8.2 竣工总图的编绘8.3 竣工总图的实测第9章变形测量9.1 一般规定9.2 水平位移监测网9.3 垂直位移监测网9.4 水平位移测量9.5 垂直位移测量9.6 内业计算及成果整理附录一本规范名词解释附录二平面控制点标志及标石的埋设规格附录三方向观测法度盘和测微器附录四高程控制点标志及标石的埋设规格附录五建筑物、构筑物主体倾斜率和按差异沉降推算主体倾斜值的计算公式附录六基础相对倾斜值和基础挠度计算公式附录七本规范用词说明工程测量规范－总则工程测量规范第1章总则第1.0.1 条为了统一工程测量的技术要求，及时、准确地为工程建设提供正确的测绘资料，保证其成果、成图的质量符合各个测绘阶段的要求，适应工程建设发展的需要，制订本规范。

第1.0.2 条本规范适用于城镇、工矿企业、交通运输和能源等工程建设的勘察、设计、施工以及生产（运营）阶段的通用性测绘工作。

其内容包括控制测量,采用非摄影测量方法的1∶500～1∶5000比例尺测图、线路测量、绘图与复制、施工测量、竣工总图编绘与实测和变形测量。

×××项目技术设计书××测绘单位20××年××月××日××××项目技术设计书项目承担单位（盖章）：设计负责人：审核意见：主要设计人：审核人：年月日年月日（模板具体需根据工程不同细化与修改）目录1概述 (2)1.1项目来源及目的 (2)1.2工作内容及工作量 (2)1.3作业区范围 (2)1.4工期 (2)2 作业区自然地理概况和已有资料情况 (2)2.1作业区自然地理概况 (2)2.2已有资料情况 (2)2.2.1 平面控制资料 (2)2.2.2 高程控制资料 (2)2.2.3 地形图资料 (3)3 技术规范 (3)4 成果（或产品）主要技术指标和规格 (3)4.1测绘基准 (3)4.2测量精度指标 (3)5 设计方案 (4)5.1软件和硬件配置要求 (4)5.1.1 软件 (4)5.1.2 仪器人员设备 (4)5.2技术路线和作业流程 (4)5.3.2 点位布设 (5)5.3.3 控制点的命名、编号 (6)5.3.4 观测 (6)5.3.5 数据处理 (8)5.3.6 1∶500比例尺地形图测绘 (10)5.5提交成果资料（根据合同要求修改） (10)5.6质量保证措施和要求 (11)5.6.1 人力资源 (11)5.6.2 仪器设备 (11)5.6.3质量控制措施 (11)5.6.4进度安排 (11)附图1：××区控制测量GPS控制点布测图 (12)附件2：GPS外业观测手簿 (12)1概述1.1 项目来源及目的××××项目城工程是满足于×××需要，×××测绘单位受××××甲方的委托，对××××工程区域实施×××比例尺地形图测绘，测绘面积约×××平方公里。

目录一、前言 (3)1、工程概况: (3)2、线路测量目的: (3)二、线路要求 (3)三、设备配置 (4)四、技术依据 (5)五、采用坐标系统 (5)六、控制测量 (5)1、平面测量 (5)2、高程测量 (5)七、测量方法及限养规定 (5)1、导线测量 (5)2、带状地形图测绘 (6)3、线路中线测量 (6)4、纵横断面测量........................................................................... 错误!未定义书签。

5、纵断面图的绘制 ...................................................................... 错误!未定义书签。

6、横断面测绘 (8)(1）断面测量方法和精度要求 (8)（2)横断面绘制 (8)7、土（石）方量的计算 (8)八、提交资料............................................................................................ 错误!未定义书签。

线路工程测量方案技术设计书一、前言1、工程概况测区位于桂林市七星区朝阳西路（七星公园后山）从东经110°18′47.75″到东经110°19′07.36″,原碎石弯曲的小路，车流量、人流量不多，地形基本较平坦,但是道路两旁树木较密集，路的左侧有数多村庄居民房和不规则的篷房、厂房路的右侧为绵延的陡石山,而且有陡崖、文物保护区，河流沟渠，通视条件较差，给观测工作带来极大的不便。

2、线路测量目的：线路测量之目的和意义在于确定线路的空间位置，在勘测设计阶段主要是为工程设计、施工、运营管理提供必要的基础资料；在施工阶段主要是将线路中线（包括直线和曲线)按设计的位置进行实地测设.各种线形工程的测量工作大体相似,根据此次实习的具体要求其主要目的如下：(1）、掌握进行四等和普通水准测量的观测、记录、计算方法；(2）掌握在选定设计方案的路线上进行中线测量、纵断面和横断面测量的作业方法和过程；（3）掌握纵横断面图的绘制方法和工程土（石）方量的计算方法，并熟悉进行路线坡度设计的依据和方法。

第二章公路勘测第2-1节测量符号测量符号可采用英文字母（国家标准或国际通用）或汉语拼音字母(国家标准）表示。

当该项工程需引进外资或国际招标项目时，应采用英文字母;国内招标时可采用汉语拼音字母。

每一公路项目应采用一种符号。

常用公路测量符号如表6.1—1所示。

公路测量符号表2-1续上表续上第2-2节 测量标志和记录一、测量标志1.标志的种类和用途 （1）主要控制桩主要控制桩是指需要保留较长时间、反复用于 各设计阶段和施工期间的控制性标志，主要有GPS 点、三角点、导线点、水准点、桥隧控制桩、互通立交控制桩等。

主要控制桩应为预制或就地浇筑混凝土桩，其材料及规格如图6。

2-1所示;当有整体坚固岩石或建筑物时，可设置在岩石或建筑物上。

（2）一般控制桩一般控制桩主要包括交点桩、转点桩、平曲线控制桩、路线起终点桩、断链桩及其他构造物控制桩等.一般控制桩为5cm ×5cm ×（30～50）cm 或直径为5cm 的木质桩.（3）标志桩标志桩主要用于路线中线上整桩、加桩和控制桩的指标桩。

标志桩为(4~5）cm ×（1~1。

5）cm ×(25~30）cm 的木质或竹质桩。

2。

标志的埋设（1)主要控制桩应选在基础稳定且易于长期保存的地点，埋入地下，桩顶应高出地面1~5cm ，并加设指示桩。

（2)一般控制桩应打入地下,其顶面与地面齐平，并加设指示桩。

（3)标志桩应打入地下15~25cm ，桩顶应露出地面5cm 。

标志桩作为中线桩时，书写桩号面应面向路线起点方向;作为交点桩桩、导线桩、三角点和曲线控制桩的指示桩时，应钉设在控制桩外侧25～30cm ，书写桩，号应面向被指示桩。

（4）主要控制桩为混凝土桩时，应设中心标志，中心标志须面用精细十字线刻成中心点；位于岩石或建筑物上时,应凿成坑穴，埋入中心标志并浇灌混凝土。

一般控制桩的木质方桩应钉小钉表示点位。

位于岩石或建筑物上的中桩，应用红油漆标注“○”9直径5cm ）记号.（5）改建公路测量时，柔性路面地段可用铁钉打入路面与路面齐平;刚性路面可用红油漆作标记；并均在路肩上钉设指示桩。
