测绘项目技术设计书

西安科技大学高新学院1:500标准数字地形图测绘技术设计书第一章概述1. 1 任务来源2012年西安科技大学高新学院，毕业设计。

1.2 测区范围测区位于长安县黄良镇下北良村，测区包括南北两个校区，形状规则，约一千亩地（以最终成图面积为准）。

1.3 测区概况下北良村地处长安县的南面，沿子午大道可以直达村口，村口向西500米到达学校。

测区道路较发达，交通尚属方便。

测区地形平坦，通视条件良好。

2.已有资料3.基本技术要求第二章编制方案的技术依据(1) GB/T 20257.1-2007《1:500,1:1000,1:2000地形图图式》，以下简称《图式》(2) GB 12898-91《国家三、四等水准测量规范》(3) CH/T 1004-2005《测绘技术设计规定》(4) GB50026-2007《工程测量规范》(5) GB/T 50288-96《工程测量基本术语标准(6) GB/T 18316-2008《数字测绘成果质量检查与验收》(7) GB 14912-94《大比例尺地形图机助制图规范》(8) GB/T 18315-2001《数字地形图系列和基本要求》(9) GB/T 24356-2009《测绘成果质量检查与验收》(10)《CASS5.1测绘软件用户手册》(11)《全球定位系统（GPS）测量规范》（GB/T 18314-2001）第三章使用仪器和采用的坐标系统及高程系统3.1 使用中纬5秒级全站仪，中海达双频GPS 接收机进行测绘。

3.2 平面坐标系统：采用1980西安坐标系；3.3 高程系统：1985年国家高程基准；基本等高距：0.5米。

第四章? 成图方法、比例尺和采用的软件系统4.1成图方法：采用全解析数字化方法成图；4.2测图比例尺：1：500；4.3 采用的软件系统本测区数字化成图采用南方公司的CASS7.0数字化地形地籍成图软件。

软件系统的运行环境：①Windows XP professional操作系统②Autocad软件2005版本。

测绘类工程项目技术设计书编写要求，提供缩写提纲。

测绘技术设计书编写要求个人交流学习使用目录目录11.技术设计书名称 (2)2.任务概述 (2)2.1....................................................................... 目标22.2................................................................... 区域概况22.3................................................................... 资料情况23.技术设计方案 (3)3.1...................................................... 编写技术设计书的依据33.2............................................................. 级平面控制测量33.3.......................................................... 等级高程控制测量33.4................................................................... 地形测量33.4.1.航空摄影测绘 (3)3.4.2.野外数字测绘 (4)3.5................................................................... 工程测量43.6............................................................... 沉降变形测量43.7............................................................... 专题地图编绘44.新技术、新仪器的要求 (5)4.1............................................................. 各工序作业要求54.2................................................................. 建议和措施55.提交资料 (5)6.测绘技术总结报告编写提纲 (5)6.1................................................................... 控制测量56.1.1.概况 (5)6.1.2.施测执行规范 (6)6.1.3.已有高等级控制资料 (6)6.2................................................................... 地形测图86.2.1.执行规范 (8)6.2.2.参考规范 (9)6.2.3.地形测图 (9)6.3................................................................... 工程测量91.技术设计书名称2.任务概述2.1.目标说明任务名称，来源，委托方单位全称，作业区范围、地理位置，行政隶属，工程项目内容，工程量，产品种类及形式，要求达到何种规范要求及何种特殊要求，完成期限和产品接收单位等。

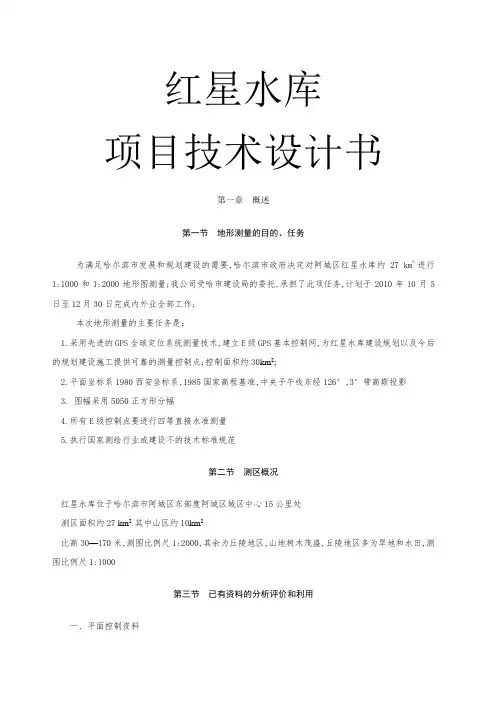

红星水库项目技术设计书第一章概述第一节地形测量的目的、任务为满足哈尔滨市发展和规划建设的需要,哈尔滨市政府决定对阿城区红星水库约27 km2进行1:1000和1:2000地形图测量;我公司受哈市建设局的委托,承担了此项任务,计划于2010年10月5日至12月30日完成内外业全部工作;本次地形测量的主要任务是：1.采用先进的GPS全球定位系统测量技术,建立E级GPS基本控制网,为红星水库建设规划以及今后的规划建设施工提供可靠的测量控制点;控制面积约30km2;2.平面坐标系1980西安坐标系,1985国家高程基准,中央子午线东经126°,3°带高斯投影3. 图幅采用5050正方形分幅4.所有E级控制点要进行四等直接水准测量5.执行国家测绘行业或建设不的技术标准规范第二节测区概况红星水库位于哈尔滨市阿城区东部度阿城区域区中心15公里处测区面积约27 km2 其中山区约10km2比高30—170米,测图比例尺1:2000,其余为丘陵地区,山地树木茂盛,丘陵地区多为旱地和水田,测图比例尺1:1000第三节已有资料的分析评价和利用一、平面控制资料收集到测区内和边缘处三等三角点两个1954北京坐标系成果,D级GPS点2个1980西安坐标系成果,保存完好,可以利用；二、高程控制资料收集到国家二等水准点1个,成果均为1956黄海高程系,三等水准点2个,成果为1985国家高程基准,保存完好,可以利用；三、图纸资料测区1：10000地形图,1990年航测成图,可以做初步设计和生产指挥用图;第四节作业技术依据本次地形测量工作执行的作业技术依据如下：1、国家建设部部颁标准城市测量规范CJJ8—99,以下简称规范；2、国家质量技术监督局2001年3月5日发布,2001年9月1日实施的全球定位系统GPS测量规范GB/T 18314—2001,以下简称GPS规范；3、国家质量技术监督局1995年9月15日发布,1996年5月1日实施的1:500 1:1000 1:2000地形图图式GB/T 7929—1995,以下简称图式；4、国家质量技术监督局1994年1月14日发布,1994年10月1日实施的大比例尺地形图机助制图规范GB14912—94,以下简称机助制图规范；5、国家质量技术监督局发布的1:500 1:1000 1:2000地形图数字化规范GB/T 17160—1997,以下简称数字化规范；6、哈尔滨市经济开发区地形测量技术设计书,以下简称设计书;第五节作业的基本过程1、制定工作计划,确定实施方案；2、收集测区已有资料,并根据实际情况编制地形测量技术设计书；3、组织人员,成立项目部,设立技术组及质量检查组；4、准备各类测绘仪器及器材,制作测量标志等；5、进行控制测量,建立测区平面及高程控制网；6、进行地形图野外数据采集,包括各地物点、地形点的平面位置和高程数据；7、内业计算机数据处理,成图及各种资料整理；8、质量检查及验收工作;第六节人员设备配置按期保质保量完成本次地形测量任务,根据工作量、作业难度、作业时间要求,分以下几个主要阶段给出应投入的人员设备数量：1、控制网选点埋石阶段：8人分成2组选埋一级导线点;2、控制网测量阶段：8人分成2组,一组用4台GPS接收机进行一级导线GPS测量；另一组用1台水准仪进行四等水准测量;3、图根控制测量与外业数据采集阶段：18人分成6个测图小组,用6台全站仪进行数据采集;4、数据处理、图形编辑阶段：共计用6台计算机,采用同一图形数据处理、图形编辑软件,按图式、规范、制图规范、设计书的要求进行数据处理图形编辑;5、图形输出、外业巡查阶段：18人分成6组,对绘出的纸图进行外业巡视检查,同时,用全站仪实测地形地物检查点;对发现的问题,及时进行处理;这一阶段还应在项目部组织下进行自查、复查;这一阶段结束后,结束整个外业测量阶段;6、资料整理阶段：数据处理中心投入5人,用5台计算机依据数字化规范进行图幅数据加工；项目经理与技术负责人将控制点点之记、控制点成果表、技术总结、检查报告等材料整理完善,对图面进行100%检查,最终提交图件资料、文字资料及数据光盘;整个工程项目从头至尾,项目经理和技术负责人都应担负起组织领导责任,加强技术指导和质量监督,经常向主管领导汇报工程进展情况,根据作业进度计划和实际作业进度及时调整人员及设备配置,确保最终工程质量优良;第七节进度计划本次测区地形测量,计划于2010年10月5日施工人员进入测区开展工作,具体工作时间安排如下：1、2010年10月6日～10月20日完成一级导线测量及四等水准测量；2、2010年10月21日～12月10日完成地形图野外数据采集工作；3、2010年12月11日～12月20日完成图幅数据加工、资料整理工作；4、2010年12月30日前完成检查验收、质量评定工作,全部成图成果资料汇交莱州市城市规划管理处;第二章控制测量第一节概述一、坐标系统的选择平面坐标系1980西安坐标系,1985国家高程基准,中央子午线东经126°,3°带高斯投影二、控制网布设方式结合测区已有资料的分析和测区情况,首先应在整个测区布设E级GPS网作为测区的首级平面控制,然后在整个测区布设一级导线网;首级控制测量应涵盖整个测区范围,控制面积约30km2;应对大部分E级GPS点和一级导线点进行四等水准测量,以二等水准点作为本次高程控制的起算数据;第二节 E级GPS测量一、GPS网的布设根据测区的地形地理情况,拟在测区布设E级GPS点作为测区的首级平面控制,按GPS规范要求,经初选设计点位29个整个测区的E级GPS点点位分布设计二、GPS点的编号E级GPS点的编号方法,以英文字母“E”为标志字母,点号为三位数字,即点号范围从1到999;三、GPS点位的选择与埋设按照GPS规范,E级GPS点的点位选择与埋设应按下列要求进行：1、点位周围应便于安置接收设备和操作,视野开阔,视场内障碍物的高度角不宜超过15°；2、点位应远离大功率无线电发射源如电视台,电台,微波站等,其距离不小于200m；远离高压输电线和微波无线电信号通道,其距离不得小于50m；3、点位附近不应有强烈反射卫星信号的物件如大型建筑物等；4、交通方便,有利于其它测量手段扩展和联测；5、地面基础稳定,易于点的保存；6、位于软质地面上的点位均应埋设符合规格的普通标石;埋设要求按GPS规范附录B附图B4i执行;标石周围的土层应夯实；7、位于建筑物上的点位标志的设置规格应按GPS规范附录B附图B4j的要求执行;设置时,建筑物顶面的沥青防护层应剥离干净,并在顶面水泥面打入钢钉,然后用混凝土灌实,标志设置好后应采取覆盖,喷水等防护措施,确保标志的坚固；8、位于沥青路上的点位,打入长度为20cm、直径为20mm的钢钎,与路面基本齐平;点位应尽量整饰美观,钢钎中间应钻一直径2mm的小孔作为点位标记,或用铜芯作为点位标记；9、所有点位的设置应遵守长期保存、方便使用的原则,埋石结束后,应做详细的点之记,以利今后查找使用;四、GPS网的观测观测前,应根据测区地形和交通状况、采用的GPS作业方法以及最佳观测路线和观测时间等因素综合考虑,编制观测计划表,按该表对作业人员下达相应阶段的作业调度命令,并按照实际作业的进展情况,及时进行必要的调整;本次E级GPS网观测,拟采用4台美国Ashtech Z-12双频GPS接收机,按GPS规范中的相关要求进行;基本技术要求规定见表2.2.1;表2.2.1 E级GPS测量基本技术要求规定设站时,应使用对点器准确对点,在对点器上正确安置GPS接收机天线,并准确量取标石至天线的高度,读数至毫米;五、GPS网数据处理1、每天GPS网观测结束后,首先应将接收机内存数据文件通讯至微机,然后采用随接收机配备的商用软件进行GPS网基线解算,同时分析观测数据的各项精度是否符合GPS规范要求;对于不满足表2.2.1规定的观测数据,有关成果应及时补测;2、整个GPS网观测结束,所有基线处理合格后,采用随接收机配备的商用软件FILLNET进行GPS 网平差;在基线向量检核符合要求后,以三维基线向量及其相应方差—协方差阵作为观测信息,以一个点的WGS84系三维坐标作为起算依据,进行GPS网的无约束平差;无约束平差后须提供各点在WGS-84系下的三维坐标、各基线向量及其改正数和其精度信息;利用无约束平差后的可靠观测量,在选用的坐标系下进行三维约束平差;平差结果应输出各点在相应坐标系中的三维坐标、网中各基线向量改正数、基线边长、方位、转换参数及其相应的精度信息;平差后最弱点点位中误差相对于起算点不得超过5cm;应打印出平差计算资料,装订成册;第三节高程控制测量本测区高程基本控制,拟采用四等水准测量的方法建立;高程起算点为三等水准点;四等水准路线应联测所有的一级导线点,并构成网状;四等水准使用徕卡自动安平水准仪DNA,区格式木质双面水准尺进行观测;测前对仪器及标尺按规范要求进行各项检验;水准测量的各项观测限差要求见表2.4.1;表2.4.1 水准测量的观测限差要求注：当成象清晰、稳定时,视线长度可放长20%;四等水准观测可使用PC—E500袖珍电子计算机作为记录器,记录程序选用山东正元公司编三、四等水准测量记录程序SZJL;观测数据文件通讯至微机,并打印记录手簿,装订成册;四等水准网平差计算,可采用武汉测绘科技大学编制科傻系统,在微机上进行;平差后每公里水准测量高差中误差应小于±10mm,最弱点高程中误差应小于±2cm;平差结束后,应打印计算资料并装订成册;第四节图根控制测量在一级导线点的基础上加密图根导线点,图根导线一般按附闭合导线形式布设;铺装路面上的点位可用长为5cm的钢钉作为标志,位于质软地面上的点位可采用木桩进行标设;图根点编号可按区域分区编排,亦可全测区统一编排,图根点号前冠以大写英文字母“T”,如T1、T2为第1、2号图根点;图根点的密度可视图幅具体情况,以满足地形、地物点的数据采集为原则,合理布设并应尽量的均匀分布,一般每幅图不应少于4个包括各等级控制点;图根光电测距导线测量的基本技术要求见表2.5.1：表2.5.1 图根光电测距导线测量的技术要求因地形限制导线无法闭合时,可布设不多于三条边,总长不超过300m的支导线;水平角应分别测左角、右角各一测回,其测站圆周角闭合差不应超过±40″;当局部地区图根点密度不足时,可在一级导线点、一次附合图根点上,采用光电测距极坐标法布点加密,使用全站仪采用单程观测的方法观测一测回,边长不宜超过定向边长的三倍,最大边长不超过400m;图根点的高程采用测距三角高程的方法测定,其精度应满足表2.5.2的规定;表2.5.2 光电测距图根三角高程测量的技术要求注：为边长km,Hc为基本等高距m；2.仪器高和觇标高棱镜中心高应准确量取至毫米,高差较差或高程较差在限差内时,取其中数；3.当边长大于400m时,应考虑地球曲率和折光差的影响;计算三角高程时,角度应取至秒,高差应取至厘米;图根导线观测应使用SET2BⅡ全站仪或其它型号的全站仪,角度和边长均观测一测回;图根导线记录可采用PC-E500袖珍电子计算机作为记录器,也可采用其它合适的记录方式;可在电子手簿或微机上采用简易平差模型进行图根导线平差计算,计算出图根点的三维坐标;第三节碎部测量内容地形图应表示居民地、独立地物、管线及垣栅、道路、水系、植被等各项地物、地貌要素,以及各类控制点、地理名称注记等;着重显示与城市规划、建设有关的各项要素;本次地形图测绘内容及取舍,其主要要求如下：1、居民地：房屋以墙基角为准,建筑材料可不注;楼房注记层数二层楼注记“2”,三层楼注记“3”等;居民地和村庄内的房屋可只表示主房位置,各户院内的各种小房均不予表示,测注成围墙;各家要分户;其它各种房屋,应按规范要求测绘表示;2、独立地物：具有标定方向、确定位置、指示目标等作用的独立地物,均应准确测绘和按规定的符号正确地加以表示;3、道路：测区内的道路均按规范与图式规定,准确测绘表示,等级公路应注记道路的技术等级,国道省道应注记编号;4、管线：永久性的电力线、电信线均须按电杆或铁塔的位置实测表示,电力线应区分输电线和配电线;建筑区及村庄内的线路不连线,只在杆处绘出方向,其余均应连线表示;各类地上及地下管线的地面设施均应测绘表示;5、垣栅：围墙及永久性的栅栏、栏杆、铁丝网和活树篱笆均应测绘表示;6、水系：河流、沟渠、井等均应测绘表示,并测注高程;河流按实际测绘表示,干河床内应适当测注高程;道路两边及田间的沟渠,其宽度小于1.0m的以单线表示;水井测绘平面位置及井台高程,不注记深度;7、植被：测区内的各种树林、行树、经济林等均应测绘实际轮廓,并配以相应符号表示;国家沿海特殊保护林带,成片的松林,轮廓要表示清楚,内部按规范要求的高程注记点间距注记高程；零星的按图式要求表示;菜地、花圃、芦苇地等亦应区分表示;田埂顶部宽度大于1.0m的用双线表示;田块内应测注有代表性的高程;除了上述要求外,其它的按图式及规范规定执行;第四章地形图的绘制第一节图形文件生成与编辑本次测量地形图数据格式为DWG格式,拟采用广州开思自动化公司的SCS 多用途地形地籍测绘与管理系统软件生成;它主要适用于各种大比例尺数字地形图、地籍图地物平面图等的野外数据采集和图形的编辑与绘制,其主要工作流程图如下：↓↓↓↓一、数据处理首先将野外采集的碎部点数据,通讯至微机,然后检查野外测量数据中有无重点号,有无缺点号等,对于检查出的错误应及时修改,以保证内业数据处理的正确性;对于不能直接测量其坐标的地物点,应根据丈量的距离和已测点坐标间接求出;通过数据处理,碎部点坐标准确无误并齐全后,再根据野外现场所绘草图,进行内业编码,形成图形连码信息文件;二、图形文件生成及编辑在测图系统中生成图形文件后,按图式及规范要求进行编辑、修改、注记等工作;第二节地形图的绘制一、地形图的分幅与编号本次分幅地形图的比例尺为1:1000,其图幅采用50cm×50cm的正方形分幅,图幅编号按图廓西南角坐标值编码,以公里为单位,保留二位小数;X坐标在前,Y坐标在后,中间用短线连接,同时应选择图幅内主要单位或地理名称作为图名;从测区西南角开始,从西向东,从南向北,将测区的图幅按顺序编排,本次测图范围可划分为221个图幅,每个图幅给定一个顺序号,详见附图：龙口开发区地形图图幅接合表;二、地形图的绘制地形图应采用80g/m2以上的专用绘图纸进行绘制;地形图的绘制应符合机助制图规范要求;地形图各种注记、地形地貌的符号表示、图廓整饰等均应符合图式及规范要求;地形绘图的基本等高距为0.5m,图上高程点注记至厘米;地形图采用惠普或其它型号的喷墨绘图仪绘出;方格网的长度误差不得大于0.2mm,对角线长度误差不得大于0.3mm;第五章质量保证措施在测绘过程中必须严格执行自检、互检、专检的三级检验制度,发现问题及时处理;各级控制测量对野外选点、埋石、观测记录、内业计算等各项工作均应进行严格的检查,发现不合格的成果,应重测补测;应用全面质量管理的有关方法,制定对策,建立措施,严格把好每道工序的质量,尽可能避免返工现象,提高成果质量;地形图内业编辑结束后,应用绘图仪首先绘制一套对照检查图,进行内业图面检查和野外巡视检查,发现问题及时修改;对于地形起伏较大,地物较多的图幅,要求采用剖面法或散点法,测检查点进行检查并统计出平面及高程精度;全面测量工作结束后,由正元公司组织专检,对所有测量工作,参照测绘产品验收规定和测绘产品质量评定标准,进行全面的验收,评定质量品级,写出检查报告,交龙口市规划管理处组织有关部门验收;第六章提交资料一、各等级控制点坐标成果表；二、控制点点之记；三、四等水准观测记录手簿、平差计算资料；四、技术设计书、技术总结、检查报告；五、1:1000标准分幅地形图纸图；六、数据光盘;。

测绘项目项目地形图技术设计书地形图技术设计书一、引言地形图是测绘项目中重要的成果之一，它是地理信息系统（GIS）中的基础数据之一，对于地理环境分析、规划设计和资源管理具有重要的作用。

本文将详细介绍测绘项目中地形图的技术设计书，包括项目背景、技术方案、数据采集与处理、制图要求等内容。

二、项目背景本项目是针对某地区进行地形图的测绘工作。

该地区地形复杂，包括山地、平原、河流等地貌类型，地形起伏较大。

地形图的制作旨在提供该地区的地形信息，为地理环境分析和规划设计提供基础数据支持。

三、技术方案1. 数据采集地形图的制作需要进行地形数据的采集工作。

我们将采用多种技术手段，包括GPS测量、遥感影像解译和地面测量等。

GPS测量主要用于获取地区的地理坐标信息，遥感影像解译用于获取地表特征和地貌信息，地面测量用于获取地表高程数据。

2. 数据处理采集到的地形数据需要进行处理，以生成符合制图要求的地形图。

数据处理包括以下几个方面：- 数据配准：将不同数据源采集到的地理坐标信息进行配准，保证数据的一致性和准确性。

- 数据融合：将GPS测量、遥感影像解译和地面测量等多种数据源融合，生成完整的地形数据集。

- 数据清洗：对采集到的地形数据进行去噪和修正，确保数据的准确性和可靠性。

- 数据插值：对地面高程数据进行插值处理，以获取地形的连续性和平滑性。

3. 制图要求地形图的制图要求如下：- 比例尺：根据实际需求确定合适的比例尺，以确保地图的信息量和可读性。

- 符号表示：采用统一的符号系统，准确表示地表特征和地貌信息。

- 等高线：根据地表高程数据绘制等高线，以反映地形的起伏和变化。

- 颜色渲染：根据地貌类型和地理环境特征，对地形图进行适当的颜色渲染，以增加地图的可视化效果。

- 注记标注：对地图中的重要地物和地理要素进行注记标注，以提供更详细的地理信息。

四、项目进度安排本项目的工作进度安排如下：1. 数据采集：预计耗时2个月，包括GPS测量、遥感影像解译和地面测量等工作。

密级：项目编号：[项项目名称] 目设计书项目承担单位名称年月日项目设计书项目承担单位（盖章）：审核意见：审核人：年月日设计负责人：主要设计人：年月日批准单位（盖章）：审批意见：审批人：年月日1概述说明项目来源、内容和目标、作业区范围和行政隶属、任务量、完成期限、项目承担单位和成果（或产品）接收单位等。

2作业区自然地理概况和己有资料情况2.1作业区自然地理慨况根据测绘项目的具体内容和特点，根据需要说明与测绘作业有关的作业区自然地理概况，内容可包括：a.作业区的地形概况、地貌特征：居民地、道路、水系、植被等要素的分布与主要特征，地形类别、因难类别、海拔高度、相对高差等。

b.作业区的气候情况：气候特征、风雨季节等。

c.其他需要说明的作业区情况等。

2.2已有资料情况说明已有资料的数量、形式、主要质量情况（包括已有资料的主要技术指标和规格等）和评价；说明已有资料利用的可能性和利用方案等。

3引用文件说明项目设计书编写过程中所引用的标准、规范或其他技术文件。

文件一经引用，便构成项目设计书设计内容的一部分。

4成果（或产品）主要技术指标和规格说明成果｛或产品）的种类及形式、坐标系统、高程基准，比例尺、分带、投影方法，分幅编号及其空间单元，数据基本内容、数据格式、数据精度以及其他技术指标等。

5设计方案5.1软件和硬件配置要求规定测绘生产过程中的硬、软件配置要求，主要包括：a.硬件：一一规定对生产过程所需的主要测绘仪器、数据处理设备、数据存储设备、数据传输网络等设备的要求；一一其他硬件配置方面的要求（如对于外业测绘，可根据作业区的具体情况，规定对生产所需的主要交通工具、主要物资、通信联络设备以及其他必需的装备b.软件：规定对生产过程中主要应用软件的提求。

5.2技术路线及工艺流程说明项目实施的主要生产过程和这些过程之间输入、输出的接口关系。

必要时，应用流程图或其他形式清晰、准确的规定出生产作业的主要过程和接口关系。

5.3技术规定主要内容包括：a.规定各专业活动的主要过程、作业方法和技术、质量要求。

测绘技术设计书范例测绘技术设计书范例标题：在地下室施工中使用3D扫描测量技术目的：本文旨在利用三维扫描技术进行地下室施工中的尺寸测量和布局测绘。

范围：本文涵盖了地下室施工中使用3D扫描技术的全部过程，从前期准备工作到后期数据处理。

方法：1. 前期准备：在开始测量测绘前，应先进行如下准备工作：(1)确定测绘要求，(2)设计光路，(3)安装照明灯，(4)准备设备及其附属设施；2. 执行测量：利用3D扫描技术，对特定方位、高程及周边环境进行尺寸测量及布局测绘；3. 数据处理：将获取的原始数据进行必要的处理，转换为可识别的格式，以便后期分析；4. 结果分析：分析所得的结果，进行综合评价，并提出建议。

结论： 3D扫描技术在地下室施工中有着重要的应用价值，能够快速准确地完成尺寸测量和布局测绘。

3D扫描技术是一种测量技术，可以通过扫描设备捕捉三维场景中的数据，并将其转换为有用的信息。

它可以捕捉物体表面上的细节，并准确测量物体的长度、宽度和深度。

在地下室施工中，3D扫描技术能够快速准确地测量空间尺寸、布局等信息，并可能被用于施工前和施工期间的空间组织和分析。

该方法还可以用于地下室内部的力学校核，从而确保工程的安全。

在总结上，3D扫描技术可以为地下室施工提供良好的测量和布局信息，从而提高施工速度和质量。

此外，3D扫描技术还可以为施工中的力学校核提供帮助，保障施工质量。

当然，由于扫描技术的更新换代以及可能出现的相关故障，应该注意合理使用和保养设备，以避免影响施工质量和进度，确保地下室施工工作的顺利完成。

请问您还需要什么帮助？。

测绘项目专业技术设计书一、项目背景和目的测绘项目专业技术设计书是为了满足测绘项目的需求，确保项目的顺利进行和高质量完成而编写的一份详细设计文档。

本文将围绕着测绘项目的背景、目的、技术要求、实施方案、工作计划、风险控制等方面进行详细阐述。

二、项目背景测绘项目是指利用测量技术对地球表面进行测量和绘制的工程项目。

在现代社会中，测绘项目在土地管理、城市规划、资源开发、环境保护等方面起着重要作用。

本项目的背景是为了满足某地区土地管理和城市规划的需求，通过测绘技术对该地区进行详细测量和绘制，为后续的规划和管理工作提供准确的数据支持。

三、项目目的本项目的目的是通过测绘技术对目标地区进行精确测量和绘制，获取准确的地理信息数据，并将其整合到地理信息系统中，为土地管理、城市规划、资源开发等决策提供科学依据。

具体目标包括：1. 获取目标地区的地形、地貌、地下水位等地理信息；2. 绘制目标地区的地形图、地貌图、水系图等专题图；3. 建立目标地区的地理信息数据库，实现数据的存储和管理；4. 提供准确的地理信息数据支持，为相关部门的决策提供科学依据。

四、技术要求本项目的技术要求主要包括测量仪器的选择、测量方法的确定、数据处理的方法和标准等方面。

具体要求如下：1. 测量仪器的选择：根据目标地区的特点和测量任务的要求，选择适合的测量仪器，包括全站仪、GNSS接收机、测量车等。

2. 测量方法的确定：根据目标地区的地形、地貌、测量精度要求等因素，确定测量方法，包括三角测量、电磁测量、卫星定位等。

3. 数据处理的方法和标准：根据测量数据的特点和质量要求，确定数据处理的方法和标准，包括数据过滤、平差处理、误差分析等。

五、实施方案本项目的实施方案主要包括项目组织、工作流程、时间安排和人员配备等方面。

具体实施方案如下：1. 项目组织：成立测绘项目组，确定项目负责人和各成员的职责和权限，建立项目组织结构。

2. 工作流程：按照测绘项目的工作流程，包括前期准备、测量、数据处理、图绘和报告编写等环节，制定详细的工作计划。

XXXXXXX1：500数字化地形图技术设计书审批意见：总工程师：年月日审批人（签章）：主要负责人：年月日批准单位：申报单位：株洲市云龙测绘有限公司2016年10月XX省XX市XXX1：500数字化地形图测绘技术设计书为满足XXXXXX规划建设的需要，受XXXX（委托单位名称）的委托，我公司承担了XXXXX（具体项目地块名称）1:500数字化地形图测绘任务。

为保质保量按期完成该项目，特制定本设计书，望项目技术人员在作业过程中认真执行。

一、概述1.1测区概况XXXXX位于XX市XXXXX及其周围区域，隶属XX市XX区。

测区位于东经110°20′～110°25′和北纬19°50′～19°52′之间。

测区内主要有XXXXX、XXXXX、XXXXX等住宅小区，测区地势平坦，平均海拔为XX米，交通便利，通视良好。

本次作业的主要任务是进行由甲方指定范围内约XXX 平方公里的1：500数字化地形图测绘。

1.2 测区已有成果资料的分析与利用1.2.1 控制资料测区内有XX市XXXX局于XXXX年XX月测量的XX个一级图根导线点，其点名为E002、E015、E007，其坐标系为：XXXXXX坐标系；高程系为：1985国家高程基准。

成果如下：注：上表单位为米。

经实地踏勘，上述3个一级图根导线点标志均完好，经检测其已知点坐标数据正确，误差符合测量规范要求，成果可靠。

鉴于本次测区面积较小，因此将上述三点作为起算点发展二级图根用于测图。

1.2.2 地形资料有甲方提供的覆盖测区的1：500航片，可用于图根选点和安排生产；有XX市XXXX局提供的XXXXX，按照其提供坐标准确标绘在本次所测绘地形图上。

1.3 作业依据（1）《全球定位系统（GPS）测量规范》（GB/T18314—2009）；（2）《卫星定位城市测量技术规范》（CJJ/T 73-2010）（3）《城市测量规范》（CJJ/T 8-2011）（4）《全球定位系统实时动态测量（RTK）技术规范》（CH/T 2009-2010）（5）《1：500 1：1000 1：2000外业数字测图技术规程》（GB/14912-2005）；(6 ) 《国家基本比例尺地形图图式第1部分：1:500 1:1000 1:2000 地形图图式》（GB/T 20257.1－2017）；（7）《数字测绘产品检查验收规定和质量评定》（GB/T18316－2001）；（8）《XX市XXXXX1：500数字化地形图测绘技术设计书》；1.4坐标和高程系统1.4.1坐标系统：XXXXX坐标系。

房产测量技术设计书测量单位:日期: 2023年07月02日目录一、项目概述·····································二、设计方案·····································三、工作措施·····································四、技术成果·····································五、总结········································一、项目概述1. 2023年7月1日受株洲市天易集团委托, 我承接了旳测量任务。

2000年地形测绘项目测绘(航测)技术设计书1. 项目概述本技术设计书旨在详细描述2000年地形测绘项目的测绘(航测)技术设计方案。

2. 项目背景地形测绘项目旨在获取地表地形的准确数据，以支持相关领域的规划和决策。

本次项目计划于2000年进行，需要使用测绘(航测)技术来获取目标地区的地形数据。

3. 技术设计方案3.1 测绘方法为了确保测绘数据的准确性和全面性，本项目将采用航测技术进行地形数据的获取。

航测技术能够高效地覆盖大面积地区，并提供高精度的测量数据。

3.2 测绘设备本项目将使用先进的航测设备，包括全球定位系统（GPS）和激光扫描仪。

GPS技术将用于确定飞行器的精确位置和轨迹，激光扫描仪将用于获取地表地形的三维点云数据。

3.3 数据处理与分析在测绘数据获取完成后，我们将进行数据处理与分析工作。

主要包括对获取的点云数据进行滤波、配准和重建等处理，生成数字地形模型。

同时，还将进行地形特征提取、等高线生成等分析工作，以满足项目的需求。

4. 时间计划本项目的时间计划如下：- 项目准备阶段：2000年1月至2000年3月- 数据采集阶段：2000年4月至2000年6月- 数据处理与分析阶段：2000年7月至2000年9月- 报告编制阶段：2000年10月至2000年12月5. 预期成果本项目的预期成果包括：- 数字地形模型- 地形特征提取结果- 等高线图- 技术设计报告6. 风险管理本项目的风险主要包括测绘设备故障、天气条件限制等。

我们将制定相应的风险管理计划，并在项目实施过程中及时应对风险，以确保项目顺利完成。

以上是对2000年地形测绘项目测绘(航测)技术设计方案的简要描述，具体的实施细节将在后续工作中进行制定和完善。
