液压与气压传动复习题

《液压与气压传动》课程模拟试卷1参考答案1、一个完整的液压系统由以下几部分组成：动力装置、执行装置、控制调节装置、辅助装置；传动介质。

2、蓄能器在液压系统中常用在以下几种情况：短时间内大量供油；吸收液压冲击和压力脉冲；维持系统压力。

3、齿轮泵结构上主要有三方面存在的问题，分别是泄漏；径向不平衡力；困油现象。

4、单作用叶片泵转子每转一周，完成吸、排油各1 次，同一转速的情况下，改变它的偏心距可以改变其排量。

5、换向阀是通过气流通道而使气体流动方向发生变化，从而达到改变气动执行元件运动方向的目的。

它包括气压控制换向阀、电磁控制换向阀、机械控制换向阀、人力控制换向阀和时间控制换向阀等。

6、压力阀的共同特点是利用油液压力和弹簧力相平衡的原理来进行工作的。

7、三位四通手动P型换向阀的职能符号是____ __。

（2分）8、双作用叶片泵叶片数取___偶数__，是为了___减小径向力不平衡__。

9、顺序阀是利用油路中压力的变化控制阀口启闭，以实现执行元件顺序动作的液压元件。

（2分）二、选择题（每空3分，共18分）1、有两个调定压力分别为5MPa和10MPa的溢流阀串联在液压泵的出口，泵的出口压力为 C 。

A、5MpaB、10MPaC、15MpaD、20MPa2、CB—B齿轮泵的泄漏有下述三种途径，试指出：其中 B 对容积效率影响最大。

A、齿顶圆和泵壳体的径向间隙，0.13~0.16mm。

B、齿轮端面与侧盖板之间的轴向间隙0.03~0.04mm。

C、齿面接触处(啮合点)的泄漏。

3、液压泵在连续运转时允许使用的最高工作压力称为 C ；泵的实际工作压力称为A 。

A、工作压力B、最大压力C、额定压力D、吸入压力4、图4为轴向柱塞泵和轴向柱塞马达的工作原理图。

当缸体如图示方向旋转时，请判断各油口压力高低，选答案填空格i.作液压泵用时_ D ____ ii 作油马达用时___ C __A、ａ为高压油口b为低压油口B、b 为高压油口a为低压油口C、c 为高压油口d为低压油口 D 、d 为高压油口c为低压油口三、作图题（10分）1、试用两个液控单向阀绘出锁紧回路（其他元件自定）。

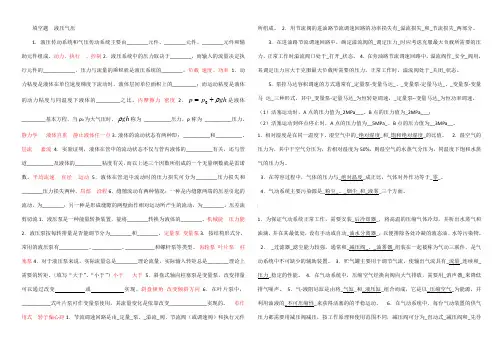

填空题 液压气压1．液压传动系统和气压传动系统主要由________元件、________元件、________元件和辅助元件组成。

动力、执行 、控制2．液压系统中的压力取决于________，而输入的流量决定执行元件的____________，压力与流量的乘积就是液压系统的________。

负载 速度、功率1．动力粘度是液体在单位速度梯度下流动时，液体层间单位面积上的_________；而运动粘度是液体的动力粘度与同温度下液体的_________之比。

内摩擦力 密度2．gh p p ρ+=0是液体_________基本方程，当p 0为大气压时，gh ρ称为 __________压力，p 称为 __________压力。

静力学 液体自重 静止液体任一点3．液体的流动状态有两种即： __________和__________。

层流 紊流4．实验证明，液体在管中的流动状态不仅与管内液体的__________有关，还与管道__________及液体的__________粘度有关，而以上述三个因数所组成的一个无量纲数就是雷诺数。

平均流速 直径 运动5．液体在管道中流动时的压力损失可分为________压力损失和________压力损失两种。

局部 沿程6．缝隙流动有两种情况：一种是内缝隙两端的压差引起的流动，为________；另一种是形成缝隙的两壁面作相对运动所产生的流动，为________。

压差流 剪切流1．液压泵是一种能量转换装置，能将________转换为液体的________。

机械能 压力能 2．液压泵按每转排量是否能调节分为________和________。

定量泵 变量泵3．按结构形式分，常用的液压泵有___________、___________、___________和螺杆泵等类型。

齿轮泵 叶片泵 柱塞泵4．对于液压泵来说，实际流量总是________理论流量，实际输入转矩总是________理论上需要的转矩。

《液压与气压传动》重修复习资料一、填空题。

1.液压传动系统由、、、和传动介质五个部分组成。

2.如液体中某一点处的小于大气压则产生真空度，其数值应等于。

3.液压动力元件是把原动机输入的转变成输出的能量转换装置。

4 .影响液体流动的力主要是惯性力和粘性力，雷诺数大，说明力起主导作用，这样的液流呈紊流状态；雷诺数小，说明力起主导作用，液流呈层流状态。

5. 液体在直管中流动时，产生压力损失；在变直径管、弯管中流动时产生压力损失。

6. 在液压系统中，由于某一元件的工作状态突变引起油压急剧上升,在一瞬间突然产生很高的压力峰值，同时发生急剧的压力升降交替的阻尼波动过程称为。

7.下列三种气动三位四通换向阀的中位机能类型分别是、和。

8. 单作用叶片泵转子每转一周，完成吸、排油各次，同一转速的情况下，改变它的可以改变其排量。

9.在柱塞式阀心上都开有，使其工作时可以靠液压力自动对中，以保持同心，减少泄露。

10.在圆管中，液流的流速分布呈规律。

11、液体在管道中存在两种流动状态，时粘性力起主导作用，时惯性力起主导作用，液体的流动状态可用来判断。

12、为了防止叶片卡死，我国往往采用使叶片前倾的方法来解决问题，一般选取的倾角是。

13、对于单出杆型液压缸来说，速比越大，活塞杆伸出和缩回的速度。

14、液体在管道中存在两种流动状态，即和。

15、齿轮泵主要存在的三大问题是、和。

16、液压缸按其结构特点可分为、和。

17、液压阀按其功能不同，可分为、、。

18、常见的液压基本回路有、、和。

19、液压系统中的压力取决于，执行元件的运动速度取决于。

20、在研究流动液体时，把假设既又的液体称为理想流体。

21、由于流体具有，液流在管道中流动需要损耗一部分能量，它由损失和损失两部分组成。

22、液压泵的实际流量比理论流量；而液压马达实际流量比理论流量。

23、20号液压油在40℃时，其运动粘度的平均值约为cSt。

24、流体在作恒定流动时，流场中任意一点处的、、都不随时间发生变化。

液压与气压传动考试复习题一、填空题1.液压系统中的压力取决于（负载），执行元件的运动速度取决于（流量）。

2.液压传动装置由（动力元件）、（执行元件）、（控制元件）和（辅助元件）四部分组成，其中（动力元件）和（执行元件）为能量转换装置。

3.液体在管道中存在两种流动状态，（层流）时粘性力起主导作用，（紊流）时惯性力起主导作用，液体的流动状态可用（雷诺数）来判断。

4.在研究流动液体时，把假设既（无粘性）又（不可压缩）的液体称为理想流体。

5.由于流体具有（粘性），液流在管道中流动需要损耗一部分能量，它由（沿程压力）损失和（局部压力）损失两部分组成。

6.液流流经薄壁小孔的流量与（小孔通流面积）的一次方成正比，与（压力差）的1/2次方成正比。

通过小孔的流量对（温度）不敏感，因此薄壁小孔常用作可调节流阀。

7.通过固定平行平板缝隙的流量与（压力差）一次方成正比，与（缝隙值）的三次方成正比，这说明液压元件内的（间隙）的大小对其泄漏量的影响非常大。

8.变量泵是指（排量）可以改变的液压泵，常见的变量泵有（单作用叶片泵）、（径向柱塞泵）、（轴向柱塞泵）其中（单作用叶片泵）和（径向柱塞泵）是通过改变转子和定子的偏心距来实现变量，（轴向柱塞泵）是通过改变斜盘倾角来实现变量。

9.液压泵的实际流量比理论流量（大）；而液压马达实际流量比理论流量（小）。

10.斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（柱塞与缸体）、（缸体与配油盘）、（滑履与斜盘）。

11.20号液压油在40℃时，其运动粘度的平均值约为（20）cSt。

12.相对压力又称（表压力），它是（绝对压力）与（大气压力）之差。

真空度是（大气压力与绝对压力之差）。

13.流体在作恒定流动时，流场中任意一点处的（压力）、（速度）、（密度）都不随时间发生变化。

14.流体流动时，有（层流）和（紊流）两种状态之分，我们把（雷诺数）作为判断流动状态的标准，对于光滑的圆型金属管道，其临界值大致为（2320）。

液压与气压传动考试试卷及答案一、选择题（每题2分，共20分）1. 液压系统中的工作介质是（）。

A. 水介质B. 液压油C. 气体D. 电磁波答案：B2. 液压泵是液压系统的（）。

A. 执行元件B. 控制元件C. 动力元件D. 辅助元件答案：C3. 下列哪种液压泵属于变量泵（）。

A. 齿轮泵B. 螺杆泵C. 柱塞泵D. 叶片泵答案：C4. 液压马达与液压泵的工作原理基本相同，其主要区别是（）。

A. 输入输出参数不同B. 结构不同C. 工作压力不同D. 流量不同答案：A5. 下列哪种液压控制阀属于压力控制阀（）。

A. 节流阀B. 溢流阀C. 电磁换向阀D. 调速阀答案：B6. 下列哪种气压传动系统元件属于执行元件（）。

A. 气源处理装置B. 气缸C. 气动控制阀D. 气动逻辑元件答案：B7. 气缸的输出力与（）有关。

A. 气压B. 气缸直径C. 气缸行程D. 所有以上因素答案：D8. 下列哪种气动控制阀属于方向控制阀（）。

A. 调压阀B. 溢流阀C. 换向阀D. 节流阀答案：C9. 下列哪种气压传动系统元件属于辅助元件（）。

A. 气源处理装置B. 气缸C. 气动逻辑元件D. 气动传感器答案：A10. 下列哪种液压系统故障属于压力故障（）。

A. 系统泄漏B. 油温过高C. 油液变质D. 噪声过大答案：B二、填空题（每题2分，共20分）1. 液压系统的工作原理是利用液体压力能来实现能量转换和传递。

2. 液压泵的排量是指泵在单位时间内输出的液体体积。

3. 液压马达的输出扭矩与马达的排量和工作压力成正比。

4. 气压传动系统的基本组成部分有气源装置、执行元件、控制元件和辅助元件。

5. 气缸的工作原理是利用气体压力推动活塞运动。

6. 液压系统中的压力控制阀包括溢流阀、减压阀和顺序阀。

7. 气动控制阀包括方向控制阀、压力控制阀和流量控制阀。

8. 液压系统中的泄漏故障主要包括内泄漏和外泄漏。

9. 气压传动系统中的气源处理装置包括空气过滤器、减压阀和油雾器。

国家开放大学《液压与气压传动》章节测试题参考答案(一)国家开放大学《液压与气压传动》章节测试题参考答案液压与气压传动是机械工程的重要课程之一，掌握传动的基本原理和应用技术对于机械工程师来说至关重要。

本文将为大家提供国家开放大学的《液压与气压传动》章节测试题参考答案，帮助大家复习巩固所学知识。

一、液压系统的基本原理1. 答：液压系统是利用液体传递压力和能量的系统。

它由液压油箱、油泵、执行元件、控制元件和管路五部分组成。

2. 答：（1）压力比大，可实现较大的功率输出；（2）起动转矩大；（3）可实现扭矩大速度小的性能；（4）可实现正反转及速度可调。

3. 答：液压系统的主要工作性质是传递压力和承担负载。

二、液压系统主要元件1. 答：（1）油泵；（2）换向阀；（3）液压控制阀；（4）液压执行器；（5）油缸。

2. 答：液压缸是指利用压缩液体产生推动力和运动的元件，它是液压系统中最重要的执行元件之一。

三、液压传动系统的故障分析与排除1. 答：（1）漏油；（2）压力不足；（3）卡涩。

2. 答：在排除液压系统故障时，要先检查机器的摆线电机、控制电器和输油管道等，确定是否存在故障，然后再检查液压元件是否有松动、损坏、磨损等情况，及时更换或修理故障元件，最后检查全机润滑、冷却、散热等情况，保证设备正常运行。

四、气压传动系统的基本原理1. 答：气压传动系统是利用气体传递压力和能量的系统。

它由气源、气动元件、管路和控制元件组成。

2. 答：气动元件主要有气缸、气动执行器、气马达、气动钻、气动切削工具等。

五、气压传动系统的工作性质1. 答：气压传动系统具有响应速度快、灵活性好、维护方便、价格低廉等特点。

2. 答：气压传动系统的主要缺点是输出功率小、密封性差、污染环境等。

六、气动传动系统的故障排除1. 答：（1）气源不足；（2）气路堵塞；（3）气缸卡滞。

2. 答：在排除气动传动系统故障时，要先检查气源系统、控制系统、传动系统和气动元件等方面是否存在故障，然后逐一检查故障所在位置，尽快排除故障。

液压与气压传动考试复习题一、填空题1.液压系统中的压力取决于（负载），执行元件的运动速度取决于（流量）。

2.液压传动装置由（动力元件）、（执行元件）、（控制元件）和（辅助元件）四部分组成，其中（动力元件）和（执行元件）为能量转换装置。

3.液体在管道中存在两种流动状态，（层流）时粘性力起主导作用，（紊流）时惯性力起主导作用，液体的流动状态可用（雷诺数）来判断。

4.在研究流动液体时，把假设既（无粘性）又（不可压缩）的液体称为理想流体。

5.由于流体具有（粘性），液流在管道中流动需要损耗一部分能量，它由（沿程压力）损失和（局部压力）损失两部分组成。

6.液流流经薄壁小孔的流量与（小孔通流面积）的一次方成正比，与（压力差）的1/2次方成正比。

通过小孔的流量对（温度）不敏感，因此薄壁小孔常用作可调节流阀。

7.通过固定平行平板缝隙的流量与（压力差）一次方成正比，与（缝隙值）的三次方成正比，这说明液压元件内的（间隙）的大小对其泄漏量的影响非常大。

8.变量泵是指（排量）可以改变的液压泵，常见的变量泵有（单作用叶片泵）、（径向柱塞泵）、（轴向柱塞泵）其中（单作用叶片泵）和（径向柱塞泵）是通过改变转子和定子的偏心距来实现变量，（轴向柱塞泵）是通过改变斜盘倾角来实现变量。

9.液压泵的实际流量比理论流量（大）；而液压马达实际流量比理论流量（小）。

10.斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（柱塞与缸体）、（缸体与配油盘）、（滑履与斜盘）。

11.20号液压油在40℃时，其运动粘度的平均值约为（20）cSt。

12.相对压力又称（表压力），它是（绝对压力）与（大气压力）之差。

真空度是（大气压力与绝对压力之差）。

13.流体在作恒定流动时，流场中任意一点处的（压力）、（速度）、（密度）都不随时间发生变化。

14.流体流动时，有（层流）和（紊流）两种状态之分，我们把（雷诺数）作为判断流动状态的标准，对于光滑的圆型金属管道，其临界值大致为（2320）。

液压与气压传动课程复习重难点第1章绪论1．液压与气压传动的工作原理2．液压与气压传动系统的组成3．液压与气压传动的主要优缺点第2章液压流体力学基础1．液压油的性质（粘度、可压缩性）2．液体静压力的概念及表示方法（绝对压力、表压力、真空度）3．连续性方程4．液压系统中压力及流量损失产生的原因第3章液压泵和液压马达1．液压泵、液压马达的工作原理2．液压泵、液压马达的主要参数及计算3．掌握齿轮泵和齿轮马达的构造、工作原理及应用（外啮合齿轮泵的问题：泄漏、径向力不平衡、困油现象。

）4．理解叶片泵和叶片马达的构造、工作原理及应用5．理解柱塞泵和柱塞马达的构造、工作原理及应用第4章液压缸1．液压缸的类型和特点2．活塞式液压缸的推力和速度计算方法第5章液压控制阀1．换向阀的功能、工作原理、结构、操纵方式和常用滑阀中位机能特点2．单向阀、液控单向阀结构、工作原理及应用。

3．溢流阀、减压阀、顺序阀、压力继电器的结构、工作原理及应用4．节流阀与调速阀的结构、工作原理及应用第6章辅助装置液压辅助元件（滤油器、蓄能器、油箱、油管、密封装置）的作用和图形符号第7章液压基本回路调压回路、卸荷回路、减压回路、增压回路、调速回路、增速回路、速度换接回路、换向回路、多缸动作回路的工作原理、功能及回路中各元件的作用和相互关系。

第8章液压系统实例根据液压系统原理图和系统动作循环表，分析液压系统工作原理与性能特点的方法。

第9章气压基础及元件1．气源装置的组成原理及性能特点2．气缸结构原理及应用第10章气动基本回路及气动系统常用气动基本回路的组成及应用特点液压与气压传动课程考试题型一、判断题（每题3分，共30分）二、单项选择题（每题3分，共30分）三、计算选择题（8分）四、分析选择题（32分）模拟试题一判断题1．液压传动不易获得很大的力和转矩。

（×）2．液体的体积压缩系数越大，表明该液体抗压缩的能力越强。

（√）3．真空度是以绝对真空为基准来测量的压力。

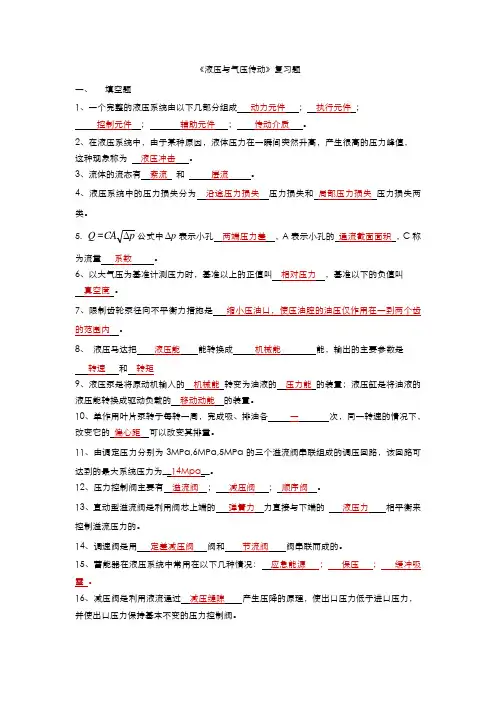

《液压与气压传动》复习题一、填空题1、一个完整的液压系统由以下几部分组成 动力元件 ； 执行元件 ； 控制元件 ； 辅助元件 ； 传动介质 。

2、在液压系统中，由于某种原因，液体压力在一瞬间突然升高，产生很高的压力峰值， 这种现象称为 液压冲击 。

3、流体的流态有 紊流 和 层流 。

4、液压系统中的压力损失分为 沿途压力损失 压力损失和 局部压力损失 压力损失两类。

5. p CA Q Δ=公式中p Δ表示小孔 两端压力差 ，A 表示小孔的 通流截面面积 ，C 称为流量 系数 。

6、以大气压为基准计测压力时，基准以上的正值叫 相对压力 ，基准以下的负值叫 真空度 。

7、限制齿轮泵径向不平衡力措施是 缩小压油口，使压油腔的油压仅作用在一到两个齿的范围内 。

8、 液压马达把 液压能 能转换成 机械能 能，输出的主要参数是 转速 和 转矩9、液压泵是将原动机输入的 机械能 转变为油液的 压力能 的装置；液压缸是将油液的液压能转换成驱动负载的 移动动能 的装置。

10、单作用叶片泵转子每转一周，完成吸、排油各 一 次，同一转速的情况下，改变它的 偏心距 可以改变其排量。

11、由调定压力分别为3MPa,6MPa,5MPa 的三个溢流阀串联组成的调压回路，该回路可达到的最大系统压力为__14Mpa __。

12、压力控制阀主要有 溢流阀 ； 减压阀 ； 顺序阀 。

13、直动型溢流阀是利用阀芯上端的 弹簧力 力直接与下端的 液压力 相平衡来控制溢流压力的。

14、调速阀是用 定差减压阀 阀和 节流阀 阀串联而成的。

15、蓄能器在液压系统中常用在以下几种情况： 应急能源 ； 保压 ； 缓冲吸震 。

16、减压阀是利用液流通过 减压缝隙 产生压降的原理，使出口压力低于进口压力，并使出口压力保持基本不变的压力控制阀。

17、在进油路节流调速回路中，溢流阀作 溢流稳压 用，其调定压力应大于克服最大负载所需要的压力，正常工作时，溢流阀口处于 打开 状态。

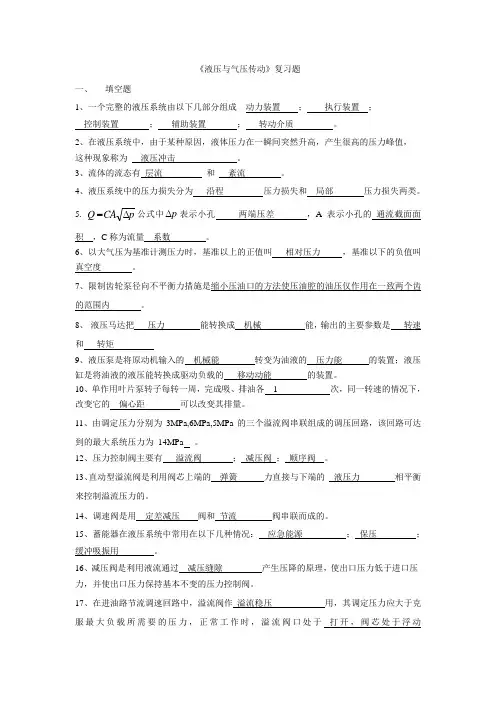

《液压与气压传动》复习题一、 填空题1、一个完整的液压系统由以下几部分组成 动力装置 ； 执行装置 ； 控制装置 ； 辅助装置 ； 转动介质 。

2、在液压系统中，由于某种原因，液体压力在一瞬间突然升高，产生很高的压力峰值， 这种现象称为 液压冲击 。

3、流体的流态有 层流 和 紊流 。

4、液压系统中的压力损失分为 沿程 压力损失和 局部 压力损失两类。

5. p CA Q Δ=公式中p Δ表示小孔 两端压差 ，A 表示小孔的 通流截面面积 ，C 称为流量 系数 。

6、以大气压为基准计测压力时，基准以上的正值叫 相对压力 ，基准以下的负值叫 真空度 。

7、限制齿轮泵径向不平衡力措施是缩小压油口的方法使压油腔的油压仅作用在一致两个齿的范围内 。

8、 液压马达把 压力 能转换成 机械 能，输出的主要参数是 转速 和 转矩9、液压泵是将原动机输入的 机械能 转变为油液的 压力能 的装置；液压缸是将油液的液压能转换成驱动负载的 移动动能 的装置。

10、单作用叶片泵转子每转一周，完成吸、排油各 1 次，同一转速的情况下，改变它的 偏心距 可以改变其排量。

11、由调定压力分别为3MPa,6MPa,5MPa 的三个溢流阀串联组成的调压回路，该回路可达到的最大系统压力为_14MPa_ _。

12、压力控制阀主要有 溢流阀 ； 减压阀 ； 顺序阀 。

13、直动型溢流阀是利用阀芯上端的 弹簧 力直接与下端的 液压力 相平衡来控制溢流压力的。

14、调速阀是用 定差减压 阀和 节流 阀串联而成的。

15、蓄能器在液压系统中常用在以下几种情况： 应急能源 ； 保压 ； 缓冲吸振用 。

16、减压阀是利用液流通过 减压缝隙 产生压降的原理，使出口压力低于进口压力，并使出口压力保持基本不变的压力控制阀。

17、在进油路节流调速回路中，溢流阀作 溢流稳压 用，其调定压力应大于克服最大负载所需要的压力，正常工作时，溢流阀口处于 打开，阀芯处于浮动状态。

试题库及参考答案一、填空题1．液压系统中的压力取决于（），执行元件的运动速度取决于（）。

（负载；流量）2．液压传动装置由（）、（）、（）和（）四部分组成，其中（）和（）为能量转换装置。

（动力元件、执行元件、控制元件、辅助元件；动力元件、执行元件）3．液体在管道中存在两种流动状态，（）时粘性力起主导作用，（）时惯性力起主导作用，液体的流动状态可用（）来判断。

（层流；湍流；雷诺数）4．在研究流动液体时，把假设既（）又（）的液体称为理想流体。

（无粘性；不可压缩）%5．由于流体具有（），液流在管道中流动需要损耗一部分能量，它由（）损失和（）损失两部分组成。

（粘性；沿程压力；局部压力）6．液流流经薄壁小孔的流量与（）的一次方成正比，与（）的1/2次方成正比。

通过小孔的流量对（）不敏感，因此薄壁小孔常用作可调节流阀。

（小孔通流面积；压力差；温度）7．通过固定平行平板缝隙的流量与（）一次方成正比，与（）的三次方成正比，这说明液压元件内的（）的大小对其泄漏量的影响非常大。

（压力差；缝隙值；间隙）8．变量泵是指（）可以改变的液压泵，常见的变量泵有( )、( )、( )其中（）和（）是通过改变转子和定子的偏心距来实现变量，（）是通过改变斜盘倾角来实现变量。

（排量；单作用叶片泵、径向柱塞泵、轴向柱塞泵；单作用叶片泵、径向柱塞泵；轴向柱塞泵）9．液压泵的实际流量比理论流量（）；而液压马达实际流量比理论流量（）。

（大；小）！10．斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（与）、（与）、（与）。

（柱塞与缸体、缸体与配油盘、滑履与斜盘）11．外啮合齿轮泵的排量与（）的平方成正比，与的（）一次方成正比。

因此，在齿轮节圆直径一定时，增大（），减少（）可以增大泵的排量。

（模数、齿数；模数齿数）12．外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是（）腔，位于轮齿逐渐进入啮合的一侧是（）腔。

（吸油；压油）13．为了消除齿轮泵的困油现象，通常在两侧盖板上开（），使闭死容积由大变少时与（）腔相通，闭死容积由小变大时与（）腔相通。

液压与⽓压传动习题及参考答案《液压与⽓压传动》复习题⼀、填空题1、液压传动中，动⼒的传递是靠来实现的，速度的传递按进⾏。

2、液体在管道中存在两种流动状态，时粘性⼒起主导作⽤，时惯性⼒起主导作⽤，液体的流动状态可⽤来判断。

3、液压传动装置除⼯作液体外，由、、和辅助元件四部分组成。

4、液压泵的实际流量⽐理论流量；⽽液压马达实际流量⽐理论流量。

5、液压泵吸油⼝的真空度是由、和三部分组成。

6、已知单活塞杆液压缸两腔有效⾯积21A 2A ，液压泵供油流量为q ，如果将液压缸差动连接，活塞实现差动快进，那么进⼊⽆杆腔的流量是，如果不差动连接，则活塞杆腔的排油流量是。

7、溢流阀的进⼝压⼒随流量变化⽽波动的性能称为，性能的好坏⽤或、和评价。

8、调速阀是由和节流阀⽽成。

9、选⽤过滤器应考虑、、⼯作压⼒、油液粘度和⼯作温度等因素，它在系统中可安装在、、和系统的分⽀油路上。

10、顺序动作回路的功⽤在于使⼏个执⾏元件严格按预定顺序动作，按控制⽅式不同，分为控制和控制。

同步回路的功⽤是使相同尺⼨的执⾏元件在运动上同步，同步运动分为同步和同步两⼤类。

11、典型的液压系统主要由、、、和五部分组成。

12、常⽤的三种粘度表⽰形式为、和。

13、齿轮泵存在、和三种形式的泄漏。

14、三位四通滑阀的中位机能可实现卸载功能的有、和三种形式；可实现液压缸差动连接的形式为。

15、⽓动三⼤件指、和。

16、某泵进⼝处真空度为30kPa,出⼝处表压为0.2MPa,若当地⼤⽓压为750mmHg，则泵进⼝处绝对压⼒为 ,出⼝处绝对压⼒为。

17、在变量泵—变量马达调速回路中，为了在低速时有较⼤的输出转矩、在⾼速时能提供较⼤功率，往往在低速段，先将调⾄最⼤，⽤调速；在⾼速段，为最⼤，⽤调速。

18、旁通型调速阀是由和节流阀⽽成。

19、溢流阀为压⼒控制，阀⼝常，先导阀弹簧腔的泄漏油与阀的出⼝相通。

20、定值减压阀为压⼒控制，阀⼝常，先导阀弹簧腔的泄漏油必须单独引回油箱。

汽车液压与气压传动习题库及参考答案一、填空题1、液压传动的工作原理是（帕斯卡）定律。

即密封容积中的液体既可以传递（力），又可以传递（运动）。

（帕斯卡、力、运动）2、液压管路中的压力损失可分为两种，一种是（沿程压力损失），一种是（局部压力损失）。

（沿程压力损失、局部压力损失）3、液体的流态分为（层流）和（紊流），判别流态的准则是（雷诺数）。

（层流、紊流、雷诺数）4、我国采用的相对粘度是（恩氏粘度），它是用（恩氏粘度计）测量的。

（恩氏粘度、恩氏粘度计）5、在液压系统中，由于某些原因使液体压力突然急剧上升，形成很高的压力峰值，这种现象称为（液压冲击）。

（液压冲击）6、齿轮泵存在径向力不平衡，减小它的措施为（缩小压力油出口）。

（缩小压力油出口）7、单作用叶片泵的特点是改变（偏心距e ）就可以改变输油量，改变（偏心方向）就可以改变输油方向。

（偏心距e、偏心方向）8、径向柱塞泵的配流方式为（径向配流），其装置名称为（配流轴）；叶片泵的配流方式为（端面配流），其装置名称为（配流盘）。

（径向配流、配流轴、端面配流、配流盘）9、V型密封圈由形状不同的（支撑环）环（密封环）环和（压环）环组成。

（支承环、密封环、压环）10、滑阀式换向阀的外圆柱面常开若干个环形槽，其作用是（均压）和（密封）。

（均压、密封）11、当油液压力达到预定值时便发出电信号的液－电信号转换元件是（压力继电器）。

12、根据液压泵与执行元件的组合方式不同，容积调速回路有四种形式，即（变量泵-液压缸）容积调速回路（变量泵-定量马达）容积调速回路、（定量泵-变量马达）容积调速回路、（变量泵-变量马达）容积调速回路。

（变量泵－液压缸、变量泵－定量马达、定量泵－变量马达、变量泵－变量马达）13、液体的粘性是由分子间的相互运动而产生的一种（内摩擦力）引起的，其大小可用粘度来度量。

温度越高，液体的粘度越（小）；液体所受的压力越大，其粘度越（大）。

（内摩擦力，小，大）14、绝对压力等于大气压力（+相对压力），真空度等于大气压力（-绝对压力）。

《液压与气压传动》习题集考前复习必看.doc《液压与气压传动》习题集考前复习资料第一章习题1.1液压传动系统由哪几部分组成？各部分的作用是什么？1.2液压传动与机械传动、电传动相比有那些优点？为什么有这些优点1 1.4普通液压油与抗磨液压油有什么区别r第二章习题2.1要提高齿轮泵的压力需解决哪些关键问题?通常都采用哪些措施?2.2叶片泵能否实现正、反转?请说出理由并进行分析。

2.3简述齿轮泵、叶片泵、柱塞泵的优缺点及应用场合。

2.4齿轮泵的模数m=4 mm ,齿数z=9，齿宽B=18mm ,在额定压力下，转速n=2000 r / m in时，泵的实际输出流量Q=30 L/ min ,求泵的容积效率。

2.5 YB6 3型叶片泉的最高压力pmax=6.3M Pa ;叶片宽度B =24mm ,叶片厚度S=2.25mm ,叶片数z =12 ,叶片倾角0= 13'定子曲线长径R=49 mm , 短径r=43 mm ,泵的容积效率r|v=0.90 ,机械效率r）m=0.90 ,泵轴转速n=960r / min ,试求：（1）叶片泵的实际流量是多少?（2）叶片泉的输出功率是多少？2.6斜盘式轴向柱塞泵的斜盘倾角（3=20 ° ,柱塞直径d=2 2mm ,柱塞分布直径D=68mm ,柱塞数z=7 ,机械效率加=0.90 ,容积效率r|v=0.97 ,泵转速n = 1450r/min/泵输出压力p=28MPa ,试计算：（1）平均理论流量；（2）实际输出的平均流量；（3）泵的输入功率。

第三章习题3.1多级伸缩缸在外伸、内缩时，不同直径的柱塞以什么样的顺序运动?为什么?3.2已知单杆液压缸缸筒直径D=50mm ,活塞杆直径d=35 mm ;液压泵供油流量为q = 10L/mi n ,试求，（1）液压缸差动连接时的运动速度；（2）若缸在差动阶段所能克服的外负载F=1000N z缸内油液压力有多大（不计管内压力损失）?3.3 一柱塞缸的拄塞固定，缸筒运动，压力油从空心柱塞中通入，压力为p=10M Pa ,流量为q=25 L/ min ,缸筒直径为D=100mm ,柱塞外径为d=80 mm ,柱塞内孔直径为d0=30mm ,试求柱塞缸所产生的推力和运动速度。

《液压与气压传动》期末考试题库(含答案)一、选择题（每题2分，共20分）1. 液压系统中的工作介质是（）A. 水介质B. 液压油C. 气体D. 空气答案：B2. 下列哪个元件属于液压系统的动力元件？（）A. 液压泵B. 液压缸C. 液压马达D. 液压阀答案：A3. 液压系统中的压力取决于（）A. 液压泵的排量B. 液压缸的有效面积C. 液压泵的转速D. 液压缸的行程答案：B4. 液压系统的压力损失主要有以下几种形式（）A. 管道压力损失B. 阀门压力损失C. 液压泵压力损失D. 所有以上选项答案：D5. 下列哪种液压泵属于变量泵？（）A. 齿轮泵B. 螺杆泵C. 叶片泵D. 柱塞泵答案：D6. 下列哪个元件属于液压系统的执行元件？（）A. 液压泵B. 液压缸C. 液压马达D. 液压阀答案：B7. 下列哪个参数表示液压系统的效率？（）A. 流量B. 压力C. 功率D. 效率答案：D8. 气压传动系统中的工作介质是（）A. 液压油B. 气体C. 水介质D. 空气答案：B9. 下列哪个元件属于气压系统的动力元件？（）A. 气泵B. 气缸C. 气马达D. 气阀答案：A10. 气压系统中的压力取决于（）A. 气泵的排量B. 气缸的有效面积C. 气泵的转速D. 气缸的行程答案：B二、填空题（每题2分，共20分）1. 液压系统的基本组成部分有：动力元件、______、执行元件和辅助元件。

答案：控制元件2. 液压泵的排量是指单位时间内泵输出的______。

答案：液体体积3. 液压系统中的压力损失主要包括______和局部压力损失。

答案：沿程压力损失4. 液压系统的流量损失主要包括______和泄漏损失。

答案：泄漏损失5. 液压系统的效率等于输出功率与______之比。

答案：输入功率6. 气压系统的基本组成部分有：动力元件、______、执行元件和辅助元件。

答案：控制元件7. 气泵的排量是指单位时间内泵输出的______。

液压与气压传动复习题一、填空题1．双作用叶片泵叶片倾角方向为（前倾），单作用叶片泵叶片倾角方向为（后倾）。

4．齿轮泵的内泄漏途径主要有（啮合泄露）、（齿顶泄露）、（端面泄露）三条，其中以（端面泄露）泄漏最为严重。

6．齿轮泵中齿轮上受到的径向力主要由（液体压力）和（传递力矩产生径向力）两部分组成，其中（被动轮）齿轮上受到的径向力比较大。

7．液压泵的实际流量比理论流量（小）；而液压马达实际流量比理论流量（大）。

9.柱塞泵中的柱塞个数通常是（7或9或奇数），其主要原因是（奇数个柱塞脉动小）。

11．为了消除齿轮泵的困油现象，通常在两侧盖板上开（卸荷槽），使闭死容积由大变少时与（压油）腔相通，闭死容积由小变大时与（吸油）腔相通。

12．齿轮泵产生泄漏的间隙为（径向）间隙和（端面）间隙，此外还存在（啮合）间隙，其中（端面）泄漏占总泄漏量的80%～85%。

13.为了使双作用单活塞杆液压缸差动连接时的运动速度与非差动连接时缩回的速度相2）。

等，活塞与活塞杆的直径比值应为（1/15．调速阀是由（减压阀）和节流阀（串联）而成。

16.柱塞缸的柱塞运动速度与缸筒内径（无关），只与（柱塞）直径和（流量）有关。

21. 液压传动是以（液压油）为传动介质；利用液体的（压力能）来传递运动和动力。

23. 如图所示的增压缸，如果D1=2D2,则p2＝（4）p1。

24. 伸缩式液压缸的活塞在向外运动时，按活塞的有效工作面积大小依次动作，有效面积（大）的先动，有效面积（小）的后动。

25. 在液压缸中，为了减少活塞在终端的冲击，应采取（缓冲）措施。

26. 先导型溢流阀的远程控制口K与远程调压阀接通时，可实现液压系统的（多级远程调压）；当K口与油箱接通时，可实现（泵卸荷）。

2 27. 采用进油节流的调速系统，当节流阀通流面积调定后，系统负载减小时，液压缸的运动速度（增大）。

29. 压力继电器是一种能将（压力）转变为（电信号）的转换装置。

二、选择题１．液压泵的实际流量是_____C_______。

一、选择题1. 常用的电磁换向阀是控制油液的（ B ）。

A. 流量B. 方向C. 压力D. 速度2. 伯努利方程是（ A ）在流体力学中的表达形式。

A. 能量守恒定律B. 动量定理C. 质量守恒定律D.其他2. 液压系统的最大工作压力为10MPa，安全阀的调定压力应为（ A ）。

A. 大于10MPaB. 小于10MPaC. 等于10MPaD. 无法确定3. 流量连续性方程是（ C ）在流体力学中的表达形式。

A. 能量守恒定律B. 动量定理C. 质量守恒定律D.其他4. 有两个调整压力分别为5 MPa和10 MPa的溢流阀串联在液压泵的出口，泵的出口压力为（ A ）。

A. 5 MPaB. 10 MPaC. 15 MPaD. 20 MPa5. 下面哪一种状态是层流（）。

A. Re< Re 临界B. Re= Re 临界C. Re〉Re 临界D. 以上都不对5. 液压泵是将（ D ）。

A. 液压能转换成机械能B. 电能转换为液压能C. 电磁能转换为液压能D. 机械能转换成液压能6. 一水平放置的双杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，液压缸锁紧，其中位机能应选用（ B ）。

A. O型B. M型C. Y型D. H型7. 当液压缸的截面积一定时，液压缸（或活塞）的运动速度取决于进入液压缸液体的（ B ）。

A. 流速B. 压力C. 功率D. 流量8. 泵-马达容积调速回路有（）形式。

A. 一种B. 两种C. 三种D. 四种9. 能形成差动连接的液压缸是（ A ）。

A. 单杆液压缸B. 双杆液压缸C. 柱塞式液压缸D. 摆动式液压缸11. 变量泵节流调速系统中溢流阀的作用为（）。

A. 安全保护B. 背压C. 溢流稳压D. 使泵卸荷12. 液压泵能实现吸油和压油，是由于泵的（）变化。

A. 动能B. 压力能C. 密封容积D. 流动方向13在调速回路中，采用（ A ）回路的系统效率高。
