一、电表箱:1、单相六表位暗箱外框尺寸（宽x高x厚）860x840x170，嵌墙尺寸（宽x高x厚）790x750x110，留洞（宽x高x厚）810x770x120,洞底距地1100，定位详平面图。
2、单相四表位暗箱外框尺寸（宽x高x厚）610x840x170，嵌墙尺寸（宽x高x厚）550x750x110，留洞（宽x高x厚）570x770x120,洞底距地1100，定位详平面图。
3、单相三表位暗箱外框尺寸（宽x高x厚）850x550x170，嵌墙尺寸（宽x高x厚）790x490x110，留洞（宽x高x厚）810x510x120,洞底距地1400，定位详平面图。
4、单相二表位暗箱外框尺寸（宽x高x厚）610x550x170，嵌墙尺寸（宽x高x厚）550x490x110，留洞（宽x高x厚）570x510x120,洞底距地1400，定位详平面图。
二、总熔断器盒1、总熔断器盒实际尺寸（宽x高x厚）440x620x165，嵌墙尺寸（宽x高x厚）400x580x155，留洞（宽x高x厚）420x600x155,洞底距地2000，定位详平面图。
三、T接箱T接箱（宽x高x厚）290x290x150, 嵌墙尺寸（宽x高x厚）260x265x125，留洞（宽x高x厚）280x280x130，洞顶距板底300，定位详平面图。
四、住户配电箱1、15位住户配电箱留洞（宽x高x厚）350x250x120,洞底距地2000，定位详平面图。
2、18位住户配电箱留洞（宽x高x厚）400x250x120,洞底距地2000，定位详平面图。
3、24位住户配电箱留洞（宽x高x厚）300x430x120,洞底距地2000，定位详平面图。
五、电信分线箱1、E型箱实际尺寸（高x宽x厚）700x500x150，C型箱实际尺寸（高x宽x厚）500x380x150，B型箱实际尺寸（高x宽x厚）380x250x130。
2、1~5层采用C型箱，留洞（高x宽x厚）520x400x160。
配电箱标准尺寸配电箱是每家每户用电都必须安装的一种设备，没有配电箱家庭用电就会无法进行。
配电箱的尺寸有很多种，可以分为工业用配电箱和家庭用配电箱。
本文妈网编辑将带你去看一下家庭配电箱的标准尺寸，以及配电箱的选购注意事项等知识。
1、家用配电箱尺寸家用配电箱尺寸与一般的工业配电箱尺寸相差较大，家用配电箱一般采用PZ30型号的箱子，家用配电箱尺寸大小有110mm*160mm*8mm、150mm*170mm*8mm、200mm*210mm*9mm、230mm*240mm*9mm、280mm*280mm*9mm、280mm*370mm*9mm、280mm*420mm*9mm、280mm*460mm*9mm、470mm*210mm*9mm、470mm*370mm*9mm、470mm*420mm*9mm、580mm*370mm*9mm、390mm*630mm*9mm等众多尺寸，可根据实际需要进行选择。
2、家用配电箱种类随着家用配电箱被大量使用，现在市面上家用配电箱尺寸和种类众多，可以根据家庭实际需要进行适当选择，家用配电箱种类中的固定式面板开关柜，也被称为开关板或配电屏。
固定式面板开关柜在结构上正面有防护作用，但背面和侧面仍能触及带电部分，防护等级较低，这种结构的家用配电箱尺寸一般较小。
家用配电箱中的防护式开关柜，除安装面外，其它侧面都被封闭起来在安全性上更佳。
3、家用配电箱结构家用配电箱的结构制作，对于家用配电箱尺寸有着巨大的影响，一般情况下家用配电箱尺寸较大，那么它的结构也会相对更加复杂。
在我们日常中使用的家用配电箱一般包括：配电箱、配电柜、配电屏、配电盘、电器柜等部件，家用配电箱集中安装开关、仪表等设备等成套装置。
随着社会不断进步，使得现在的家用配电箱尺寸规格更加繁多，在日常使用中可根据实际需要进行适当选择。
4、家用配电箱选择随着科技进步，人们日常用电系统也更加复杂，现在的家用配电箱尺寸型号众多，由于家用配电箱柜体结构、技术参数等都有所不同。
配电箱箱体价格表
本文作者提供的“配电箱预算价格编制方法”是一种经验公式，在没有配电箱成品价格的情况下编制电气安装工程预算(招投标报价)时，取定配电箱价格的一种好办法，但在编制工程结算时，还是应该按省定额站的统一规定，以实际购买配电箱的价格换算成预算价格进行结算。
若实际施工时不是采用成品(定型)配电箱，则只能按“第二册电气设备安装工程”基价表的有关规定执行。
2、配电箱预算价格计算公式还可以表示为：
A=∑BK+C+D
式中：A-为配电箱的预算价格
∑B-为箱内各开关器件价格之和
C-为钢制配电箱体价格
D-为箱内辅助材料费
K-综合系数（配套费），K值取定（部标取1.36、国标取1.40）
注：一般配电箱箱体的厚度：照明配电箱：1.2mm
动力配电箱：1.5mm
高低压配电柜：2.0mm
空箱体的价格：正常的220~380元/m2，伪劣的180元/m2以下。
配电箱价格计算表一、概述配电箱是供电系统中的关键设备，用于接受、分配和控制电能的设备。
其价格计算需要考虑多个因素，包括配件、容量、材料和品牌等。
下面将详细介绍配电箱价格的计算方法。
二、配电箱配件价格三、配电箱容量价格配电箱容量是指其承载电流的大小。
一般来说，配电箱的容量越大，价格就越高。
根据实际需求，可以确定需要的容量大小，进而得到相应的价格。
四、配电箱材料价格配电箱一般采用金属材料制作，如冷轧板、热镀锌板等。
根据材料的规格和质量等级，价格也会有所不同。
供应商一般会提供不同材料的价格列表，根据实际需求进行选择。
五、配电箱品牌价格市场上有多个品牌的配电箱，不同品牌之间的价格也会有一定的差距。
一般来说，知名品牌的配电箱价格较高，但质量和售后服务更可靠。
根据实际情况选择合适的品牌，可以确保使用安全和持久。
六、其他价格因素除了上述因素，还需要考虑其他一些因素的影响，如供应商提供的优惠折扣、交货时间、运输费用等。
这些因素也需要计入总价格的计算中。
下面是一个示例的配电箱价格计算表，供参考：---------------------------------------------------------------配电箱组成部分型号数量单价小计----------------------------------------------------------------断路器A型2200元400元熔断器B型450元200元电磁起动器C型1500元500元接触器D型3100元300元触摸屏E型11000元1000元----------------------------------------------------------------合计：2400元----------------------------------------------------------------八、总结配电箱的价格计算需要考虑多个因素，包括配件、容量、材料和品牌等。
配电柜价格表一、产品介绍配电柜是一种用于电力配电和控制的设备，广泛应用于工业、建筑、商业和住宅等领域。
它能够将来自输电线路的电能分配到各个用电设备中，并通过开关控制和保护电路。
配电柜价格表是供用户了解不同规格和型号的配电柜价格的参考工具。
本文将介绍一些常见的配电柜型号和价格。
二、配电柜价格表1. 型号：FDW-1A功率：1A价格：500元2. 型号：FDW-3A功率：3A价格：800元3. 型号：FDW-5A功率：5A价格：1000元4. 型号：FDW-10A 功率：10A价格：1500元5. 型号：FDW-20A 功率：20A价格：2000元6. 型号：FDW-30A 功率：30A价格：2500元7. 型号：FDW-50A 功率：50A价格：3000元8. 型号：FDW-100A 功率：100A价格：4000元9. 型号：FDW-200A功率：200A价格：5000元10. 型号：FDW-400A功率：400A价格：6000元以上是一些常见的配电柜型号和价格，供用户参考。
请注意，价格可能因市场供求和其他因素而有所变动。
具体的价格请以实际购买时的报价为准。
三、配电柜的选择因素在选择配电柜时，用户需要考虑以下因素：1. 功率需求：根据需要分析所需的功率大小，以选择适合的配电柜型号。
2. 电流负荷：计算所需的电流负载，以确定配电柜的额定电流。
3. 室内外环境：判断配电柜的安装环境，选择室内或室外用配电柜。
4. 控制需求：根据需要选择适合的控制模块和功能。
5. 安全性能：了解配电柜的保护功能，确保其满足安全要求。
四、配电柜价格的优势和不足配电柜价格相对较高的优势在于其稳定可靠的性能，可以实现精确的电力配电和控制。
此外，配电柜的安全保护功能能够确保电力系统的正常运行，提高用电安全性。
然而，配电柜价格较高可能会对一些用户造成经济压力，特别是对于小型企业和个人用户而言。
五、配电柜价格的参考建议在购买配电柜时，用户应该综合考虑价格、性能和品质等因素。

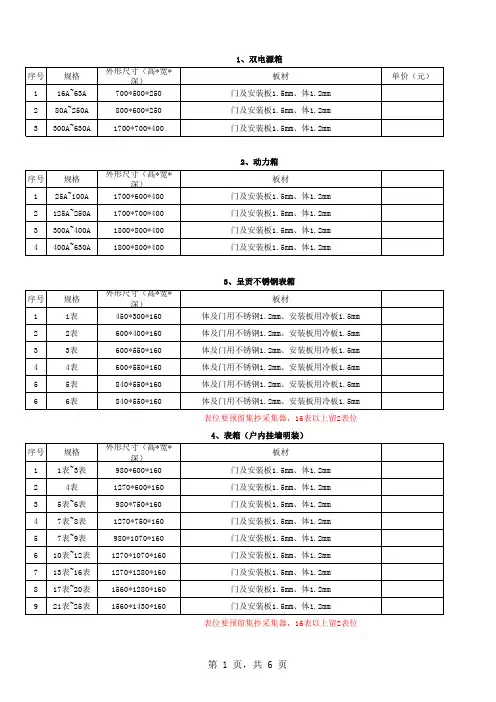

1、双电源箱
2、动力箱
3、呈贡不锈钢表箱
表位要预留集抄采集器，16表以上留2表位4、表箱（户内挂墙明装）
表位要预留集抄采集器，16表以上留2表位
5、表箱（户内暗装）
表位要预留集抄采集器，16表以上留2表位6、表箱（户内落地明装）
表位要预留集抄采集器，16表以上留2表位
7、表箱（户外落地）
表位要预留集抄采集器，16表以上留2表位
8、表箱（户外挂墙）
表位要预留集抄采集器，16表以上留2表位
9、电缆分支箱（T接箱）
10、动力表箱（含互感器）户内挂墙
11、动力表箱（含互感器）户外落地
12、非标配电箱（XM)
