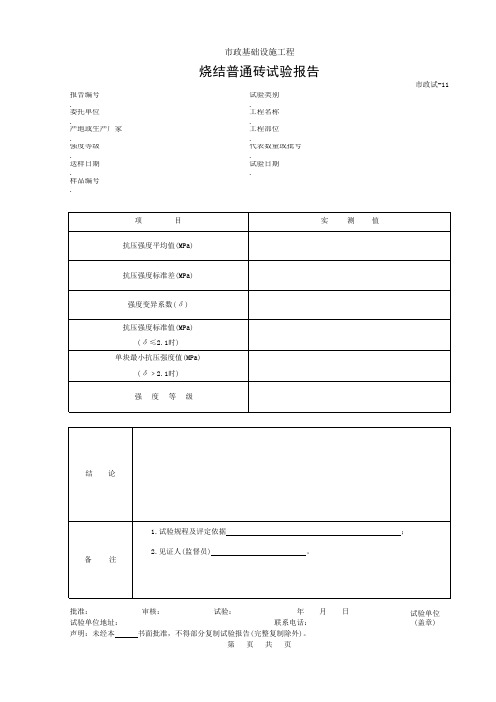

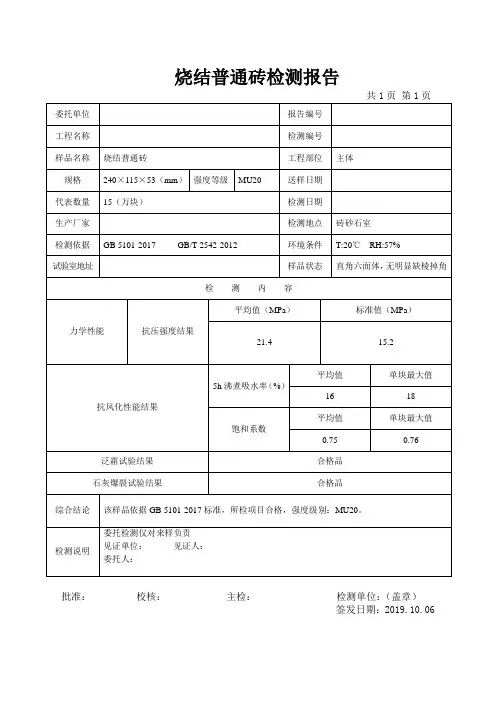

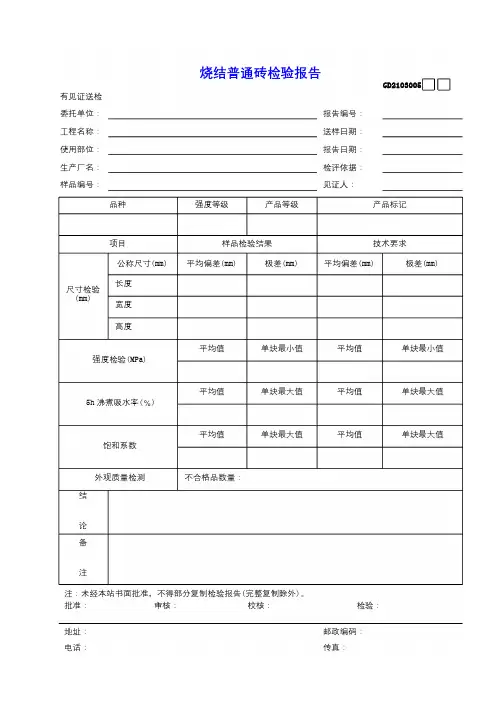

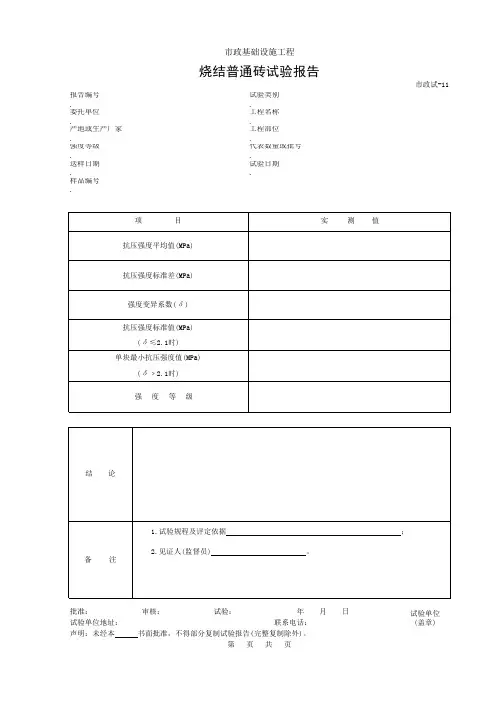

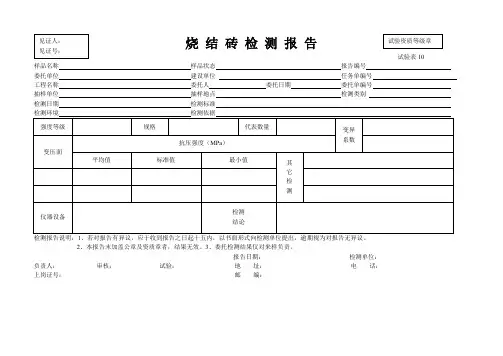

烧结普通砖试验报告 表格 XLS格式

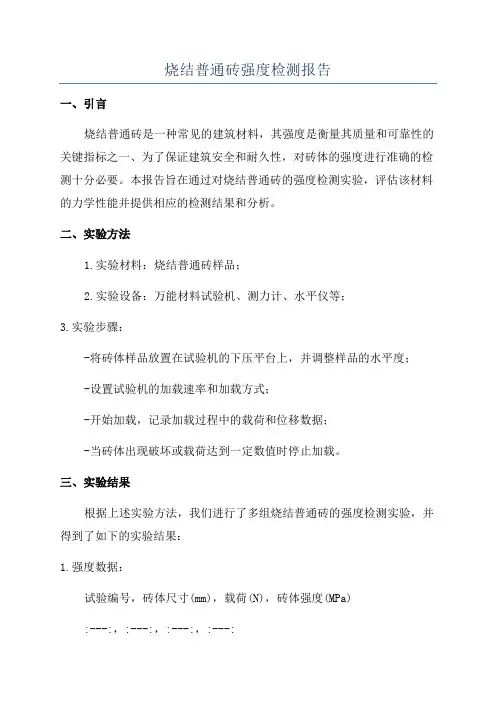

烧结普通砖强度检测报告一、引言烧结普通砖是一种常见的建筑材料，其强度是衡量其质量和可靠性的关键指标之一、为了保证建筑安全和耐久性，对砖体的强度进行准确的检测十分必要。

本报告旨在通过对烧结普通砖的强度检测实验，评估该材料的力学性能并提供相应的检测结果和分析。

二、实验方法1.实验材料：烧结普通砖样品；2.实验设备：万能材料试验机、测力计、水平仪等；3.实验步骤：-将砖体样品放置在试验机的下压平台上，并调整样品的水平度；-设置试验机的加载速率和加载方式；-开始加载，记录加载过程中的载荷和位移数据；-当砖体出现破坏或载荷达到一定数值时停止加载。

三、实验结果根据上述实验方法，我们进行了多组烧结普通砖的强度检测实验，并得到了如下的实验结果：1.强度数据：试验编号，砖体尺寸(mm)，载荷(N)，砖体强度(MPa):---:，:---:，:---:，:---:1，200×100×50，1000，5.002，200×100×50，1200，6.003，200×100×50，1500，7.504，200×100×50，800，4.005，200×100×50，1000，5.002.图表分析：[在此处插入实验数据的图表，可以使用柱状图或折线图展示每组试验的砖体强度]四、数据分析与讨论通过对烧结普通砖的强度检测实验，我们可以得出以下结论：1.砖体强度的平均值为5.10MPa，最大值为7.50MPa，最小值为4.00MPa；2. 砖体的尺寸和强度之间存在着一定的相关性。

在本次实验中，尺寸为200×100×50 mm的砖体相对于更小尺寸的砖体具有更高的强度；3.砖体的强度差异可能是由于砖材质、砖体制备和实验条件的差异所致。

在进一步的研究中，可以通过优化砖体的配比和烧结工艺，进一步提高其强度和稳定性。

五、结论通过对烧结普通砖的强度检测实验，我们得出以下结论：1.砖体的强度平均值为5.10MPa，材料具有一定的强度和可靠性；2.砖体的尺寸对于其强度具有一定影响，较大尺寸的砖体相对于较小尺寸的砖体具有更高的强度；3.在实际应用中，应根据具体的工程需求选择合适尺寸和强度的砖体，以确保建筑的承载能力和安全性。

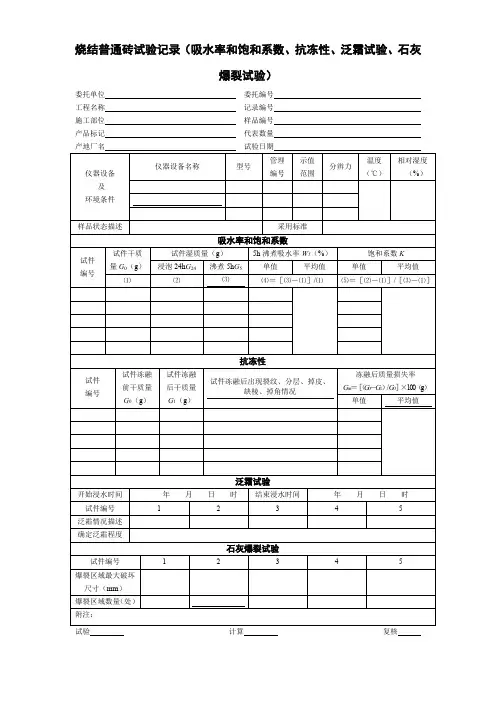

一、实验目的本次实验旨在了解烧结普通砖的基本性能，包括抗压强度、质量吸水率、干燥状态下的表观密度和密度等。

通过对实验数据的分析，评估烧结普通砖的适用性和质量。

二、实验材料与设备1. 实验材料：- 烧结普通砖：尺寸为240mm×115mm×53mm，烘干后质量为2500g，吸水饱和后质量为2900g。

- 水泥净浆（32.5级普通硅酸盐水泥）。

2. 实验设备：- 压力试验机- 切砖器- 小铲- 钢直尺- 水平仪- 比重瓶- 烘箱- 电子秤三、实验方法与步骤1. 抗压强度试验：- 将试样砖切断成两个半截砖，断开后的长度不得小于100mm。

- 将断开的半截砖放入水中浸泡10—20分钟后取出，并以断口方向相反叠放，两者中间抹以厚度不超过5mm的水泥净浆。

- 上下面抹以不超过3mm的同种水泥净浆，制成的试件上下面必须相互平行并垂直与侧面。

- 放置于不通风的室内养护3d（室温不低于10℃）。

- 使用压力试验机对试件进行压缩试验，记录破坏荷载。

2. 质量吸水率试验：- 称取烘干后的烧结普通砖质量（2500g）。

- 将砖放入水中浸泡至吸水饱和，取出后称重（2900g）。

- 计算质量吸水率：（2900-2500）/2500 × 100%。

3. 干燥状态下的表观密度和密度试验：- 称取烘干后的烧结普通砖质量（2500g）。

- 测量砖的尺寸（240mm×115mm×53mm）。

- 计算干燥状态下的表观密度：2500 /（240×115×53）g/cm³。

- 将砖磨细过筛，烘干后取50g，用比重瓶测得其体积为18.5cm³。

- 计算密度：2500 /【240×115×53 - （2900-2500）/1】g/cm³。

4. 孔隙率试验：- 根据上述实验数据，计算孔隙率：（1-表观密度/密度）× 100%。

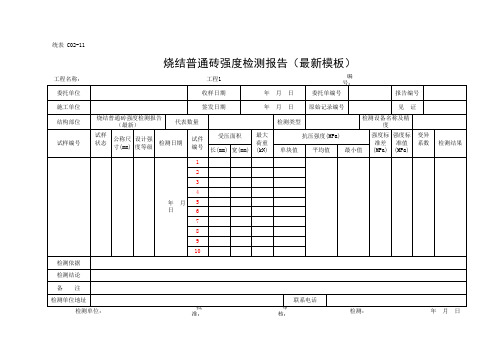

实验一 烧结普通砖试验试验日期 指导教师（一） 试验目的（二）试验记录砖的抗压强度记录表加载速度：试样编号受压面尺寸（mm ） 受压面积F =a*b （mm 2）最大荷载P （N ）抗压强度 f i （MPa ）长（a ）宽（b ）1 2 3 4 5 6 7 8 9 10（三）强度试验抗压强度平均值f = MPa 。

（精确至0.01）十块砖样的抗压强度标准差()∑==101i 2i -91s ff = MPa 。

（精确至0.01）变异系数fs=δ= （精确至0.01）（四）强度评定方法1）平均值—标准值 方法评定变异系数21.0≤δ时，按表1中抗压强度平均值f 、强度标准值k f 评定砖的强度等级。

样本量n=10时的强度标准值按下式计算。

s 8.1f f k -=式中k f 为强度标准值，单位为兆帕（MPa ），精确至0. 1。

2）平均值—最小值 方法评定变异系数21.0>δ时，按表1中抗压强度平均值f 、单块最小抗压强度值min f 评定砖的强度等级，单块最小抗压强度值精确至0.1MPa 。

表1 烧结普通砖强度等级（五）结论本组试样采用 方法评定。

本组试样的强度等级为 。

依据标准：GBT2542-2003 《砌墙砖试验方法》； GB5101-2003 《烧结普通砖》。

课程名称：《建筑材料实验》第周，第讲次摘要授课题目烧结普通砖实验本讲目的要求及重点难点：【目的要求】通过本讲课程的学习，学会烧结普通砖抗压强度试验方法，并通过测试的抗压强度确定烧结普通砖的标号。

【重点】烧结普通砖抗压强度试验方法，试验结果的计算。

【难点】抗压强度试验方法。

内容【本讲课程的引入】砌体材料作为建筑施工中的主要材料在工程中有着广泛的应用。

砌体材料由于自身抗压性能可分为承重和非承重砌块。

所以抗压强度的测试与评定对控制砌筑工程的质量起着关键的作用。

不同种类砌块的抗压强度试验方法不同，如烧结普通砖、非烧结砖以及多孔砖的抗压强度试验方法各有不同，本节课我们主要介绍的烧结普通砖的试验方法。
