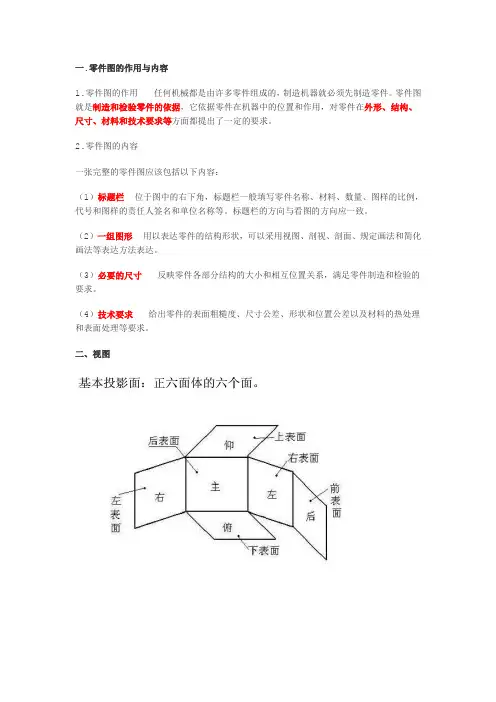

一.零件图的作用与内容1.零件图的作用任何机械都是由许多零件组成的,制造机器就必须先制造零件。
零件图就是制造和检验零件的依据,它依据零件在机器中的位置和作用,对零件在外形、结构、尺寸、材料和技术要求等方面都提出了一定的要求。
2.零件图的内容一张完整的零件图应该包括以下内容:(1)标题栏位于图中的右下角,标题栏一般填写零件名称、材料、数量、图样的比例,代号和图样的责任人签名和单位名称等。
标题栏的方向与看图的方向应一致。
(2)一组图形用以表达零件的结构形状,可以采用视图、剖视、剖面、规定画法和简化画法等表达方法表达。
(3)必要的尺寸反映零件各部分结构的大小和相互位置关系,满足零件制造和检验的要求。
(4)技术要求给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。
二、视图三、全剖半剖为了辅助了解物体内部结构及相关参数,有时候需要对物体进行剖切所得的视图分为全剖视图和半剖视图。
全剖视图:用剖切面完全的剖开物体所得到的剖视图称为全剖视图半剖视图:当物体具有对称平面时,向垂直于对称平面的投影面上投影所得的图形,可以对中心线为界,一半画成剖视图,另一半画成视图,称为半剖视图。
四、尺寸及其标注1、尺寸的定义:以特定单位表示线性尺寸值的数值2、尺寸的分类:1)基本尺寸通过它应用上、下偏差可计算出极限尺寸的尺寸。
2)实际尺寸通过测量获得的尺寸。
3)极限尺寸一个尺寸允许的两个极端,其中最大的一个称为最大极限尺寸;较小的一个称为最小极限尺寸。
4)尺寸偏差最大极限尺寸减其基本尺寸的所得的代数差称为上偏差;最小极限尺寸减其基本尺寸所得代数差称为下偏差。
上下偏差统称为极限偏差,偏差可正可负。
5)尺寸公差简称公差最大极限尺寸减去最小极限尺寸之差,它是允许尺寸的变动量。
尺寸公差永为正值例如:Φ20(+0.5~-0.31);其中Φ20为基本尺寸, 0.81为公差。
0.5为上偏差,-0.31为下偏差。
20.5和19.69分别为最大最小极限尺寸。

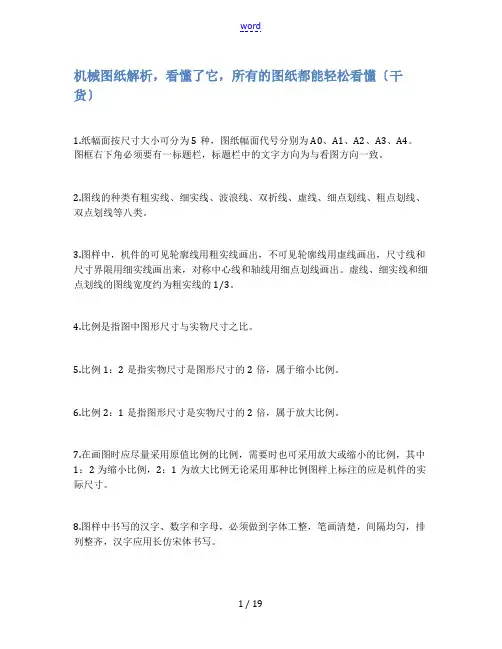

机械图纸解析,看懂了它,所有的图纸都能轻松看懂〔干货〕1.纸幅面按尺寸大小可分为5种,图纸幅面代号分别为A0、A1、A2、A3、A4。
图框右下角必须要有一标题栏,标题栏中的文字方向为与看图方向一致。
2.图线的种类有粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线等八类。
3.图样中,机件的可见轮廓线用粗实线画出,不可见轮廓线用虚线画出,尺寸线和尺寸界限用细实线画出来,对称中心线和轴线用细点划线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的1/3。
4.比例是指图中图形尺寸与实物尺寸之比。
5.比例1:2是指实物尺寸是图形尺寸的2倍,属于缩小比例。
6.比例2:1是指图形尺寸是实物尺寸的2倍,属于放大比例。
7.在画图时应尽量采用原值比例的比例,需要时也可采用放大或缩小的比例,其中1:2为缩小比例,2:1为放大比例无论采用那种比例图样上标注的应是机件的实际尺寸。
8.图样中书写的汉字、数字和字母,必须做到字体工整,笔画清楚,间隔均匀,排列整齐,汉字应用长仿宋体书写。
9.标注尺寸的三要素是尺寸界限、尺寸线、尺寸数字。
10.尺寸标注中的符号:R表示圆半径,ф表示圆直径,Sф表示球直径。
11.图样上的尺寸是零件的实际尺寸,尺寸以毫米为单位时,不需标注代号或名称。
12.标准水平尺寸时,尺寸数字的字头方向应向上;标注垂直尺寸时,尺寸数字的字头方向应朝左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
13.斜度是指斜线对水平线的倾斜程度,用符号∠表示,标注时符号的倾斜方向应与所标斜度的倾斜方向一致。
所标锥度方向一致。
14.符号“∠1:10〞表示斜度1:10,符号“ 1:5〞表示锥度1:5。
15.平面图形中的线段可分为线段、中间线段、连接线段三种。
它们的作图顺序应是先画出线段,然后画中间线段,最后画连接线段。
16.定形尺寸和定位尺寸的线段叫线段;有定形尺寸,但定位尺寸不全的线段叫中间线段;只有定形尺寸没有定位尺寸的线段叫连接线段。
位图结构解析位图结构解析2011-03-19 00:55 99人阅读评论(0) 收藏举报BMP是一种与硬件设备无关的图像文件格式,使用非常广。
它采用位映射存储格式,除了图像深度可选以外,不采用其他任何压缩,因此,BMP文件所占用的空间很大。
BMP文件的图像深度可选lbit、4bit、8bit及24bit。
BMP文件存储数据时,图像的扫描方式是按从左到右、从下到上的顺序。
由于BMP文件格式是Windows环境中交换与图有关的数据的一种标准,因此在Windows环境中运行的图形图像软件都支持BMP图像格式。
组成典型的BMP图像文件由四部分组成:1:位图文件头数据结构,它包含BMP图像文件的类型、显示内容等信息;2:位图信息数据结构,它包含有BMP图像的宽、高、压缩方法,以及定义颜色等信息;3:调色板,这个部分是可选的,有些位图需要调色板,有些位图,比如真彩色图(24位的BMP)就不需要调色板;4:位图数据,这部分的内容根据BMP位图使用的位数不同而不同,在24位图中直接使用RGB,而其他的小于24位的使用调色板中颜色索引值。
类型位图一共有两种类型,即:设备相关位图(DDB)和设备无关位图(DIB)。
DDB位图在早期的Windows系统(Windows3.0以前)中是很普遍的,事实上它也是唯一的。
然而,随着显示器制造技术的进步,以及显示设备的多样化,DDB位图的一些固有的问题开始浮现出来了。
比如,它不能够存储(或者说获取)创建这张图片的原始设备的分辨率,这样,应用程序就不能快速的判断客户机的显示设备是否适合显示这张图片。
为了解决这一难题,微软创建了DIB位图格式。
设备无关位图(Device-IndependentBitmap)DIB位图包含下列的颜色和尺寸信息:*原始设备(即创建图片的设备)的颜色格式。
*原始设备的分辨率。
*原始设备的调色板*一个位数组,由红、绿、蓝(RGB)三个值代表一个像素。
*一个数组压缩标志,用于表明数据的压缩方案(如果需要的话)。
任务1-1 图纸幅面、格式、比例和字体本项目参考课时:1学时【组织教学】检查学生出勤,作好学生考勤记录。
强调课堂纪律,活跃课堂气氛。
强调国家标准的严肃性、权威性和法制性。
【课题导入】机械图样是设计和制造机械的重要技术文件,是交流技术思想的一种工程语言。
因此,在绘制图样时,必须严格遵守国家标准《技术制图》、《机械制图》和有关的技术标准。
任务1 主要介绍国家标准《技术制图》、《机械制图》中关于图幅、比例、字体等有关规定。
通过本任务的学习,熟悉图幅、比例、字体等有关规定,逐步培养学生的读图的能力。
【讲授新课】任务1-1 图纸幅面、格式、比例和字体一、教学内容1.图纸的幅面和格式为了便于图样的绘制、使用和保管,图样均应画在规定幅面和格式的图纸中。
(1)图纸的幅面图纸的基本幅面有五种,其尺寸大小见书表1-1-1所示,他们之间的尺寸关系见书图1-1-1所示。
(2)图纸格式图纸上限定绘图区域的线框称为图框。
图框线用粗实线绘出。
图框格式分为留装订边和不留装订边两种,见书图1-1-2、1-1-3所示。
但同一产品的图样只能采用一种格式。
(3)标题栏标题栏位于图框右下角,标题栏中的文字方向为看图方向,见书图1-1-2、1-1-3所示。
标题栏外框线用粗实线绘制,右边和底边与图框线重合,标题栏框内的图线用细实线绘制。
标题栏格式、内容和尺寸在GB/T 10609.1-2008中已作了规定,见书图1-1-4所示。
2.比例比例是指图样中图形与其实物相应要素的线性尺寸之比。
当需要按比例绘图时,应从书表1-1-2规定的系列中选取。
为了便于看图,画图时,应尽量采用1:1的比例画图。
比例大小一般应标注在标题栏中的比例栏内。
必要时,可在视图名称的下方或右侧标注比例,见书图1-1-5所示。
特别提醒:(1)标注尺寸时,应以机件的实际大小进行标注,与绘图比例无关。
(2)绘制同一机件的各个视图应采用相同的比例,并在标题栏的比例栏中填写。
3.字体图样中书写的汉字、数字、字母必须做到:字体工整、笔画清楚、间隔均匀、排列整齐。
