excel2007制作柱状图的方法步骤图表现实际数据是否达到预测目标值的特殊图表。

案例包括图表类型转换、误差线设置、图表格式设置等内容。

下面小编教你excel2007柱状图的制作步骤吧。

希望对你有帮助！excel2007柱状图的制作步骤1.选中表格数据区域，单击菜单栏--插入--柱形图，选择二维柱形图中的第一种，簇状柱形图。

2.选中第一根柱形，单击更改图表类型，选择XY散点图，选择第一种散点图。

excel2007柱状图的制作步骤图23.此时可以看到图表区域中已经添加了一个小图形，选中，单击布局--数据标签，设置为上方。

excel2007柱状图的制作步骤图34.设置为上方之后，继续点击其他数据标签选项。

excel2007柱状图的制作步骤图45.弹出设置数据标签格式界面，在标签选项中，勾选Y值，标签位置选择靠上。

excel2007柱状图的制作步骤图56.然后进行误差线的设置，使用标准误差线。

excel2007柱状图的制作步骤图67.右击插入的图形，设置错误栏格式。

excel2007柱状图的制作步骤图78.在水平误差线标签中，显示方向为正偏差，末端样式无线端，固定值改为5，关闭对话框。

excel2007柱状图的制作步骤图89.为水平误差线设置数据系列格式。

excel2007柱状图的制作步骤图910.切换到数据标记选项标签，将标记类型选为无。

excel2007柱状图的制作步骤图1011.最后将水平误差线设置为轴内侧。

excel2007柱状图的制作步骤图1112.完成制作，通过水平误差线我们可以很直观的看出图表数据情况。

excel2007柱状图的制作步骤图12。

第3章 美化文档
高等职业院校立体化精品系列规划教材
学习目标
知识目标
● ● ● ● 掌握插入并编辑图片、剪贴画、艺术字的操作。 掌握绘制并编辑形状的操作。 掌握绘制并编辑SmartArt的操作。 加强对图形对象的认识和理解，能够在文档制作中合理地运用。
课堂实例预览
主要内容
1
2 3 编辑“产品说明书”文档 制作“面试流程指南”文档 实训——制作“促销海报”文档
插入并编辑SmartArt图形
编辑SmartArt图形
（1）在【SmartArt工具】/【设计】组中单击“添加形状” 按钮 下方的 按钮，在弹出的下拉列表中选择相应选项， 如左图。 （2）在【SmartArt工具-设计】/【SmartArt样式】组中单击 “更改颜色”按钮 ，在弹出的下拉列表框中选择相应选 项，如右图。
插入并编辑形状
（3）在【文本框工具-格式】/【文本框样式】组中单击按钮， 在弹出的下拉列表框中选择相应选项，如下图。
插入并编辑SmartArt图形
插入SmartArt图形
（1）在【插入】/【插图】组中单击“SmartArt”按钮 打开“所示的设置。 ，
剧、比赛、文艺演出等活动。海报中通常要写清楚活动的性 质，活动的主办单位、时间、地点等内容。海报的语言要求 简明扼要，形式要做到新颖美观。 促销海报顾名思义是宣传用的促销报刊类读物，是海报 中的一种最基本的宣品。
实训——制作“促销海报”文档
操作思路
①插入艺术字
②设置编号
③插入表格
习题
（1）打开提供的“公司简介.docx”素材文档，插入提
供的素材图片，制作出如下图所示的文档效果。制作时将
涉及插入图片、插入文本框并设置边框和底纹等操作。

Office2007办公应用使用SmartArt图形SmartArt图形是演示文稿信息的视觉表示形式，用户可以从多种不同布局中进行选择，从而快速轻松地创建所需形式，以便有效地传达信息或观点。

1．插入SmartArt图形创建SmartArt图形时，系统将提示用户选择一种类型，而且每种类型中都包含了多个不同的布局。

若要插入SmartArt图形，只需选择【插入】选项卡，单击【插图】组中的SmartArt按钮，即可弹出【选择SmartArt图形】对话框，如图11-40所示。

选择要插入的SmartArt图形，单击【确定】按钮即可。

选择图11-40 【选择SmartArt图形】对话框在该对话框中，各类型的SmartArt图形可以用于不同的前提情况，其具体介绍如表11-7所示。

表11-7 各类型SmartArt图形说明2．编辑SmartArt图形将SmartArt图形插入到幻灯片中之后，还可以通过应用其样式、更改其颜色、更改布局等方式，对其进行编辑操作。

应用SmartArt图形样式选择要应用样式的SmartArt图形，并选择【设计】选项卡，单击【SmartArt样式】组中的【其他】下拉按钮，在其列表中选择所需选项即可，如选择【三维】栏中的“平面场景”选项，如图11-41所示。

图11-41 应用图形样式用户还可以单击【更改颜色】下拉按钮，在其列表中选择要使用的颜色模式，如选择【彩色】栏中的“彩色范围-强调文字颜色2至3”选项，如图11-42所示。

图11-42 更改颜色添加形状选择SmartArt 图形，单击【创建图形】组中的【添加形状】下拉按钮，执行相应的命令，即可在指定的位置添加形状。

例如，执行【在后面添加形状】命令，如图11-43所示。

图11-43 添加形状用户也可以右击SmartArt 图形，在【添加形状】级联菜单中选择要添加形状的位置。

选择选择执行效果显示。

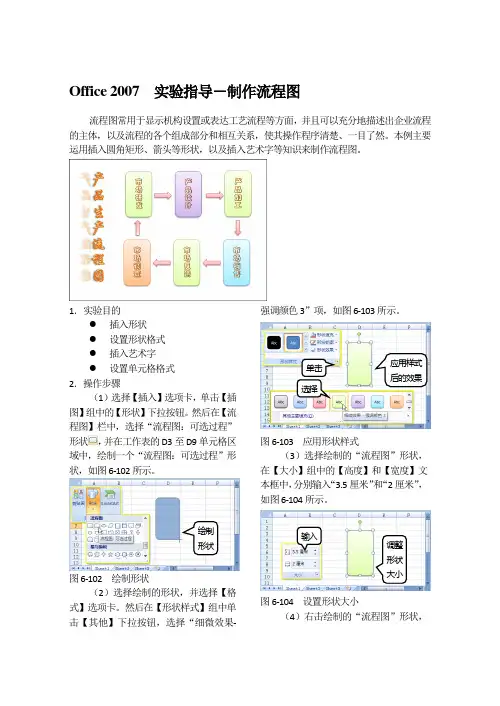

Office 2007 实验指导－制作流程图流程图常用于显示机构设置或表达工艺流程等方面，并且可以充分地描述出企业流程的主体，以及流程的各个组成部分和相互关系，使其操作程序清楚、一目了然。

本例主要运用插入圆角矩形、箭头等形状，以及插入艺术字等知识来制作流程图。

1．实验目的● 插入形状 ● 设置形状格式 ● 插入艺术字 ● 设置单元格格式 2．操作步骤（1）选择【插入】选项卡，单击【插图】组中的【形状】下拉按钮。

然后在【流程图】栏中，选择“流程图：可选过程”形状，并在工作表的D3至D9单元格区域中，绘制一个“流程图：可选过程”形状，如图6-102所示。

图6-102 绘制形状（2）选择绘制的形状，并选择【格式】选项卡。

然后在【形状样式】组中单击【其他】下拉按钮，选择“细微效果-强调颜色3”项，如图6-103所示。

图6-103 应用形状样式（3）选择绘制的“流程图”形状，在【大小】组中的【高度】和【宽度】文本框中，分别输入“3.5厘米”和“2厘米”，如图6-104所示。

图6-104 设置形状大小（4）右击绘制的“流程图”形状，绘制形状单击 选择应用样式后的效果输入调整形状大小执行【编辑文字】命令，光标将自动定位于该形状中，然后输入“市场研发”文字，如图6-105所示。

图6-105 在形状中输入文字（5）选择输入的文字，在【字体】组中，设置【字体】为“华文彩云”；【字号】为16。

然后选择【格式】选项卡，单击【艺术字样式】组中的【其他】下拉按钮，选择“渐变填充-强调文字颜色6，内部阴影”项，如图6-106所示。

图6-106 应用艺术字样式（6）右击“流程图”形状，执行【设置形状格式】命令，弹出【设置形状格式】对话框。

然后选择【文本框】选项卡，在【文字版式】栏中，单击【文字方向】下拉按钮，选择【竖排】项，如图6-107所示。

图6-107 设置文字方向（7）使用制作“市场研发”形状的相同方法，在工作表中添加相同大小的5个“流程图：可选过程”形状，并输入相应的文字。
