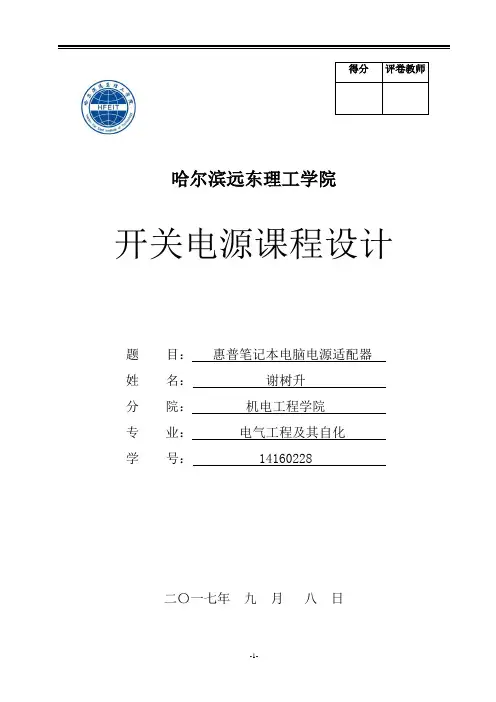

哈尔滨远东理工学院开关电源课程设计题 目： 惠普笔记本电脑电源适配器姓 名： 谢树升分 院： 机电工程学院专 业： 电气工程及其自化学 号： 14160228二〇一七年 九 月 八 日摘要本文介绍了惠普笔记本电脑电源适配器的一系列工作原理、程序流程、元器件的选择等。
随着开关电源在计算机、仪器通信、航空航天、仪器仪表及家用电器等方面的广泛应用，人们对其需求日益增长，并且对电源的效率、体积、重量及可靠性等方面提出了更高的要求。
开关电源以其效率高、体积小、重量轻等优势在很多方面逐渐取代了效率低、又笨重的线性电源。
电力电子技术的发展，特别是大功率器件IGBT和MOSFET的迅速发展，将开关电源的工作频率提高到相当高的水平，使其具有高稳定性和高性价比等特性。
开关电源技术的主要用途之一是为信息产业服务。
信息技术的发展对电源技术又提出了更高的要求，从而促进了开关电源技术的发展。
开关电源的高频变换电路形式很多，常用的变换电路有推挽、全桥、半桥、单端正激和单端反激等形式。
本论文是基于芯片UC3842的小功率高频开关电源系统的设计关键词：开关电源半桥全桥推挽高频变压器AbstractThis paper describes a series of working principles of HP notebook power adapter, Program flow, component selection, etc. With the switching power supply in computers, instruments, communications, aerospace,Wide range of equipment, such as instrumentation and household appliances .Demand for people is growing. And the power efficiency, volume, weight and reliability of the higher requirements. Switching power supply has the advantages of high efficiency, small size, light weight ,In many ways, the inefficient and cumbersome linear power source is being replaced gradually. Development of power electronic technology. Especially the rapid development of high-power devices IGBT and MOSFET, Increase the operating frequency of the switching power supply to a fairly high level, It has the characteristics of high stability and high performance price ratio. One of the main uses of switching power supply technology is to serve the information industry. The development of information technology has put forward higher requirements for power supply tec. Thus promoting the development of switching power supply technology. There are many high frequency conversion circuits in switching power supply, The common conversion circuits include push-pull, full bridge, half bridge, single ended forward and single ended flyback. This thesis is based on chip UC3842 design of small power high-frequency switching power supply system.Key words: witching power supply half bridge full bridge push-pullhigh frequency transformer摘要 (2)Abstract (3)目录 (4)前言 (5)第一部分设计要求 (6)一、设计目的 (6)二、系统要求 (6)三、功能描述 (7)第二部分系统设计方案 (9)第三部分开关电源主电路的设计及参数计算 (12)一、主电路的选型 (12)二、变压器设计计算 (12)三、开关器件的选择 (15)第四部分开关电源控制电路的设计 (19)一、控制电路的组成 (19)二、PWM集成控制器的选择 (19)四、控制电路的整体设计 (21)总结 (22)参考文献 (23)附录A 电路图 (24)开关电源是利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）控制IC和MOSFET构成。

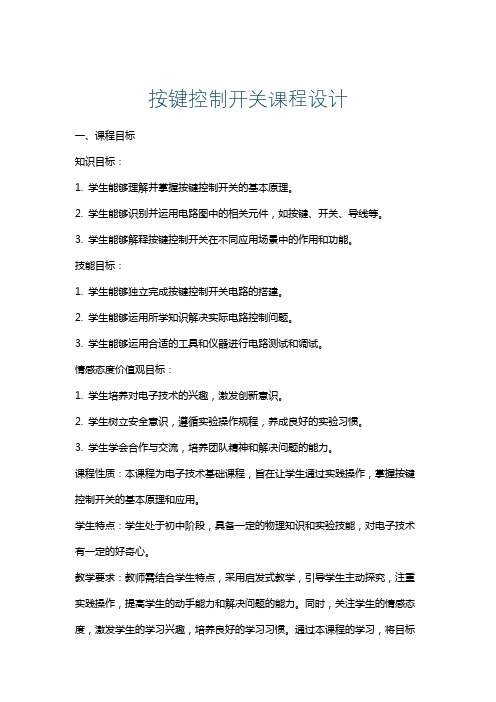

按键控制开关课程设计
按键控制开关课程设计一、课程目标知识目标：1. 学生能够理解并掌握按键控制开关的基本原理。
2. 学生能够识别并运用电路图中的相关元件，如按键、开关、导线等。
3. 学生能够解释按键控制开关在不同应用场景中的作用和功能。
技能目标：1. 学生能够独立完成按键控制开关电路的搭建。
2. 学生能够运用所学知识解决实际电路控制问题。
3. 学生能够运用合适的工具和仪器进行电路测试和调试。
情感态度价值观目标：1. 学生培养对电子技术的兴趣，激发创新意识。
2. 学生树立安全意识，遵循实验操作规程，养成良好的实验习惯。
3. 学生学会合作与交流，培养团队精神和解决问题的能力。
课程性质：本课程为电子技术基础课程，旨在让学生通过实践操作，掌握按键控制开关的基本原理和应用。
学生特点：学生处于初中阶段，具备一定的物理知识和实验技能，对电子技术有一定的好奇心。
教学要求：教师需结合学生特点，采用启发式教学，引导学生主动探究，注重实践操作，提高学生的动手能力和解决问题的能力。
同时，关注学生的情感态度，激发学生的学习兴趣，培养良好的学习习惯。
通过本课程的学习，将目标分解为具体的学习成果，以便后续的教学设计和评估。
二、教学内容1. 理论知识：- 电路基础知识：电流、电压、电阻的概念及其关系。
- 按键控制开关原理：介绍按键的工作原理，开关的控制方式。
- 电路图识别：识别电路图中的按键、开关、电源等元件及其连接方式。
2. 实践操作：- 电路搭建：指导学生使用面包板搭建按键控制开关电路。
- 电路测试：使用万用表、示波器等仪器测试电路参数，观察按键控制开关的工作状态。
- 故障排查：培养学生分析问题、解决问题的能力，当电路出现故障时，能够进行排查和修复。
3. 教学大纲：- 第一课时：电路基础知识复习，介绍按键控制开关原理。
- 第二课时：电路图识别，分析实际应用案例。
- 第三课时：实践操作，学生分组搭建按键控制开关电路，并进行测试。
- 第四课时：总结与拓展，讨论按键控制开关在其他电子设备中的应用。
电源开关课程设计
电源开关课程设计一、课程目标知识目标：1. 学生能够理解并描述电源开关的基本原理和电路组成；2. 学生能够掌握电源开关的种类、功能及使用方法；3. 学生能够解释电源开关在日常生活和工业中的应用。
技能目标：1. 学生能够正确使用实验器材，进行电源开关的连接和测试；2. 学生能够通过实际操作，分析并解决电源开关使用过程中出现的问题；3. 学生能够运用所学知识，设计简单的电源开关电路。
情感态度价值观目标：1. 培养学生对电源开关及相关电子元件的兴趣，激发学习热情；2. 培养学生严谨的科学态度，注重实践操作的安全性和规范性；3. 增强学生的环保意识，认识到合理使用电源开关对节能环保的重要性。
课程性质：本课程为电子技术基础课程，以实践操作为主，理论讲解为辅。
学生特点：五年级学生，具备一定的电子技术基础，好奇心强，喜欢动手实践。
教学要求：注重理论与实践相结合，提高学生的实际操作能力，培养学生的问题分析和解决能力。
通过课程目标的具体分解，使学生在掌握知识的同时，提升技能和情感态度价值观。
后续教学设计和评估将以此为基础，确保课程目标的实现。
二、教学内容本课程教学内容主要包括以下三个方面：1. 电源开关基本原理及电路组成- 电路的基本概念和电路图表示方法；- 电源开关的原理、种类及功能；- 电路中的电流、电压、电阻的关系。
2. 电源开关的使用及实践操作- 实验器材的认识和使用方法；- 电源开关的连接和测试；- 常见电源开关故障分析与排除。
3. 电源开关在实际应用中的案例分析- 日常生活和工业中电源开关的应用实例；- 节能环保型电源开关的设计理念；- 安全使用电源开关的注意事项。
教学大纲安排如下：第一课时：电源开关基本原理及电路组成第二课时：电源开关的使用及实践操作第三课时：电源开关在实际应用中的案例分析教材章节：第一章：电子技术基础第二节：电源开关及其应用教学内容进度：第一课时：完成电源开关基本原理及电路组成的学习；第二课时：进行电源开关的使用及实践操作，分析常见故障；第三课时：结合实际案例，了解电源开关在不同领域的应用，探讨节能环保设计理念。
(完整word版)开关电源课程设计
目录一、引言 (2)1.1设计背景 (2)1.2设计基本要求 (2)二、功率开关管的选择……………………………………………………………………………错误!未定义书签。
三、UC3842简介…………………………………………………………………………………..错误!未定义书签。
3.1 UC3842的结构 ......................................................................... 错误!未定义书签。
3.2 UC3842的功能 ......................................................................... 错误!未定义书签。
四、变压器设计 (6)4.1估算输入和输出功率 (6)4.2计算最小和最大输入电流 (7)4.3计算脉冲信号最大占空比 (8)4.4磁芯参数确定方法 (8)五、光耦信号传输电路 (9)5.1保护采样电路 (9)5.2微机处理芯片电路 (9)5.3变频器的控制方式选择 (10)六、输出滤波电路 (11)七、整体电路与实物 (12)八、心得体会 (14)一、引言1.1设计背景开关电源是利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）控制IC和MOSFET 构成。
随着电力电子技术的发展和创新，使得开关电源技术也在不断地创新。
目前，开关电源以小型、轻量和高效率的特点被广泛应用几乎所有的电子设备，是当今电子信息产业飞速发展不可缺少的一种电源方式。
单管的DC/DC转换器有正激式（Forward）和反激式（Flyback）两种。
双管DC/DC转换器有双管正激式（DoubleTransistor Forward Converter），双管反激式（Double Transistr Flyback Converter）、推挽式（Push-Pull Converter）和半桥式（Half-Bridge Converter）四种。
做个小开关案例Microsoft Word 文档 (7)

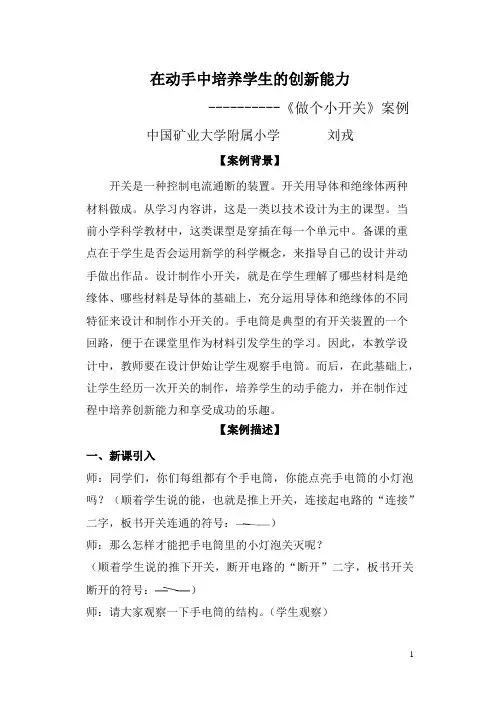

在动手中培养学生的创新能力----------《做个小开关》案例中国矿业大学附属小学刘戎【案例背景】开关是一种控制电流通断的装置。
开关用导体和绝缘体两种材料做成。
从学习内容讲，这是一类以技术设计为主的课型。
当前小学科学教材中，这类课型是穿插在每一个单元中。
备课的重点在于学生是否会运用新学的科学概念，来指导自己的设计并动手做出作品。
设计制作小开关，就是在学生理解了哪些材料是绝缘体、哪些材料是导体的基础上，充分运用导体和绝缘体的不同特征来设计和制作小开关的。
手电筒是典型的有开关装置的一个回路，便于在课堂里作为材料引发学生的学习。
因此，本教学设计中，教师要在设计伊始让学生观察手电筒。
而后，在此基础上，让学生经历一次开关的制作，培养学生的动手能力，并在制作过程中培养创新能力和享受成功的乐趣。
【案例描述】一、新课引入师：同学们，你们每组都有个手电筒，你能点亮手电筒的小灯泡吗？（顺着学生说的能，也就是推上开关，连接起电路的“连接”二字，板书开关连通的符号：）师：那么怎样才能把手电筒里的小灯泡关灭呢？（顺着学生说的推下开关，断开电路的“断开”二字，板书开关断开的符号：）师：请大家观察一下手电筒的结构。
（学生观察）师：大家想做这样一个开关吗？生：想师：好的，我们一起来做一个小开关。
教师板书课题：做个小开关二．开关的制作1、小组制作师：请各小组的每位同学打开制作开关的材料袋，观察里面的材料，相互说说：1、每个材料分别可以做什么？2、制作时，先做什么再做什么？（学生说出：小木块可以做开关的底座，图钉可以作接线柱，回形针可以做按钮，）师：知道了每个材料用途，那么我们在“制作时，先做什么再做什么？”（先做按钮，再做接线柱，再把线头固定。
）师：那么怎样才能知道我们的开关制作成功了呢？（我们可以到电路检测器上试一试。
）师：现在，我们以小组为单位，每人制作一开关，组内可以相互帮助。
（教师巡视，对学生制作中有困难的给予帮助）展示各组制作的各式不同的小开关2、各种各样的开关师：老师这里还有其他形式的开关，大家想看吗？生：想！教师出示开关实物——拉线开关，磁性开关，声控开关，旋转开关，闸刀开关等三．红灯、绿灯、黄灯的原理1、分析电路师：如果我们把多个开关多个灯泡合起来，就可以组成各种各样的电路，下面这个电路谁来分析一下。
开关电源课程设计

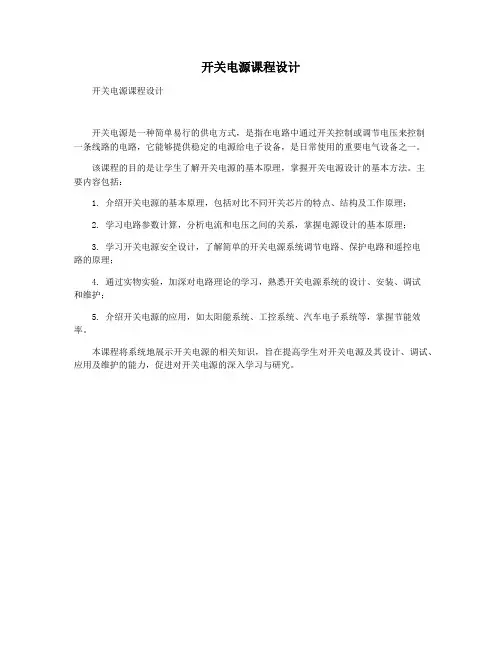

开关电源课程设计
开关电源课程设计
开关电源是一种简单易行的供电方式，是指在电路中通过开关控制或调节电压来控制
一条线路的电路，它能够提供稳定的电源给电子设备，是日常使用的重要电气设备之一。
该课程的目的是让学生了解开关电源的基本原理，掌握开关电源设计的基本方法。
主
要内容包括：
1. 介绍开关电源的基本原理，包括对比不同开关芯片的特点、结构及工作原理；
2. 学习电路参数计算，分析电流和电压之间的关系，掌握电源设计的基本原理；
3. 学习开关电源安全设计，了解简单的开关电源系统调节电路、保护电路和遥控电
路的原理；
4. 通过实物实验，加深对电路理论的学习，熟悉开关电源系统的设计、安装、调试
和维护；
5. 介绍开关电源的应用，如太阳能系统、工控系统、汽车电子系统等，掌握节能效率。
本课程将系统地展示开关电源的相关知识，旨在提高学生对开关电源及其设计、调试、应用及维护的能力，促进对开关电源的深入学习与研究。
单片电源开关课程设计
单片电源开关课程设计一、课程目标知识目标：1. 理解单片电源开关的基本概念、工作原理和功能特点；2. 掌握单片电源开关的电路设计方法和电路连接方式；3. 了解单片电源开关在电子产品中的应用及其重要性。
技能目标：1. 能够正确使用工具和仪器进行单片电源开关的安装与调试；2. 学会分析并解决单片电源开关在实际应用中出现的问题；3. 培养学生动手实践能力，提高电路设计与创新能力。
情感态度价值观目标：1. 培养学生对电子技术的兴趣和热情，激发学生主动探索精神；2. 培养学生团队合作意识，学会与他人共同解决问题；3. 增强学生环保意识，了解电子产品对环境的影响及社会责任。
课程性质：本课程为电子技术实践课程，注重理论与实践相结合，强调学生动手能力和创新能力。
学生特点：六年级学生具备一定的电子技术基础知识和动手能力，对新鲜事物充满好奇，喜欢探索和实践。
教学要求：结合学生特点，采用任务驱动法、分组合作法等教学策略，引导学生主动参与课堂，提高学生实践操作能力和创新能力。
通过课程学习，使学生能够达到上述课程目标，为后续电子技术学习奠定基础。
二、教学内容1. 引言：介绍单片电源开关在日常生活和电子产品中的重要性，激发学生学习兴趣。
教材章节：第一章第1节2. 理论知识：a. 单片电源开关的基本概念与工作原理b. 单片电源开关的种类、功能及参数教材章节：第一章第2、3节3. 实践操作：a. 单片电源开关的安装与连接方法b. 单片电源开关电路的设计与搭建c. 单片电源开关的调试与故障排除教材章节：第二章第1-4节4. 应用案例分析：a. 分析单片电源开关在电子产品中的应用实例b. 讨论单片电源开关在不同场景下的选型与应用教材章节：第三章第1、2节5. 创新设计：a. 鼓励学生发挥创意，设计具有实用价值的单片电源开关电路b. 组织学生进行作品展示，互相交流学习教材章节：第四章第1节教学进度安排：1. 引言及理论知识学习（2课时）2. 实践操作指导与练习（4课时）3. 应用案例分析及讨论（2课时）4. 创新设计及作品展示（2课时）教学内容遵循科学性和系统性原则，结合课程目标，确保学生掌握单片电源开关的相关知识和技能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

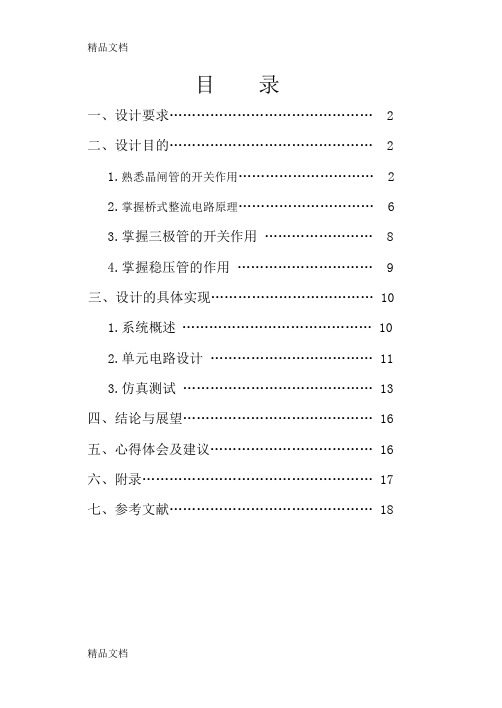

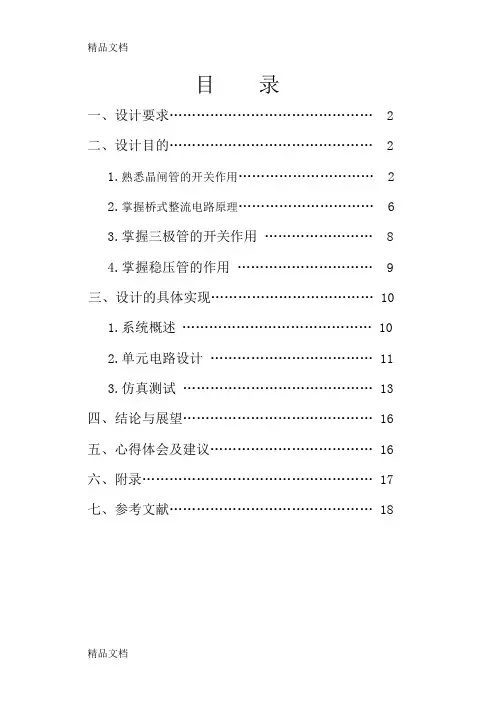

目录一、设计要求 (2)二、设计目的 (2)1.熟悉晶闸管的开关作用 (2)2.掌握桥式整流电路原理 (6)3.掌握三极管的开关作用 (8)4.掌握稳压管的作用 (9)三、设计的具体实现 (10)1.系统概述 (10)2.单元电路设计 (11)3.仿真测试 (13)四、结论与展望 (16)五、心得体会及建议 (16)六、附录 (17)七、参考文献 (18)楼道触摸延时开关设计报告一、设计要求1.设计一楼道触摸延时开关，其功能是当人用手触摸开关时，照明灯点亮，并延续一段时间后自动熄灭。
2.开关的延时时间约1分钟左右。
二、设计目的1.熟悉晶闸管的开关作用(1).晶闸管的开关作用晶闸管是一种开关组件，广泛的应用在各种电路，以及电子设备中。
典型的小电流控制大电流的组件，通过一个电流很小的脉冲触发，当晶闸管处于导通状态时它的电阻变得很小相当于一跟导线。
(2).晶闸管的结构和工作原理晶闸管是四层三端器件，它有J1、J2、J3三个PN结,可以把它中间的NP分成两部分，构成一个PNP型三极管和一个NPN型三极管的复合管。
如图图2-1.1所示：图2-1.1等效图图2-1.2 器件符号当晶闸管承受正向阳极电压时，为使晶闸管导通，必须使承受反向电压的PN 结J 2失去阻挡作用。
每个晶体管的集电极电流同时就是另一个晶体管的基极电流。
因此是两个互相复合的晶体管电路，当有足够的门极电流Ig 流入时，就会形成强烈的正反馈，造成两晶体管饱和导通。
设PNP 管和NPN 管的集电极电流分别为I C1和I C2，发射极电流相应为Ia 和I k ，电流放大系数相应为α1=I C1/Ia 和α2=I C2/I k ，设流过J 2结的反相漏电流为I CO ，晶闸管的阳极电流等于两管的集电极电流和漏电流的总和：CO k COC C +I I Ia+α =α+I +I =I I 2121а (1) 若门极电流为Ig ，则晶闸管阴极电流为：g a k I I I +=得出晶闸管阳极电流为： )(121ααа+-+=g co I I I (2)硅PNP 管和硅NPN 管相应的电流放大系数α1和α2随其发射极电流的改变而急剧变化。
当晶闸管承受正向阳极电压，而门极未接受电压的情况下，式(2)中Ig=0，(α1+α2)很小，故晶闸管的阳极电流Ia≈ICO，晶闸管处于正向阻断状态；当晶闸管在正向门极电压下，从门极G流入电流Ig ，由于足够大的Ig流经NPN管的发射结，从而提高放大系数α2，产生足够大的集电极电流IC2流过PNP管的发射结，并提高了PNP管的电流放大系数α1，产生更大的集电极电流IC1流经NPN管的发射结，这样强烈的正反馈过程迅速进行。
当α1和α2随发射极电流增加而使得(α1+α2)≈1时，式(2)中的分母1-(α1+α2)≈0，因此提高了晶闸管的阳极电流Ia。
这时，流过晶闸管的电流完全由主回路的电压和回路电阻决定，晶闸管已处于正向导通状态。
晶闸管导通后，式(2)中1-(α1+α2)≈0，即使此时门极电流Ig=0，晶闸管仍能保持原来的阳极电流Ia而继续导通，门极已失去作用。
在晶闸管导通后，如果不断地减小电源电压或增大回路电阻，使阳极电流Ia减小到维持电流I H 以下时，由于α1和α2迅速下降，晶闸管恢复到阻断状态。
(3).晶闸管的工作条件●晶闸管承受反向阳极电压时，无论门极承受何种电压,晶闸管都处于关断状态。
●晶闸管承受正向阳极电压时，仅在门极承受正向电压的情况下晶闸管才导通。
●晶闸管在导通情况下，只要有一定的正向阳极电压,无论门极电压如何，晶闸管保持导通,即晶闸管导通后，门极失去作用。
●晶闸管在导通情况下，当主回路电压或电流减小到接近于零时，晶闸管关断。
(4).晶闸管的管脚鉴别●单、双晶闸管的判别：先任测两个极，若正、反测指针均不动（R×1挡），可能是A、K或G、A极（对单向晶闸管）也可能是T2、T1或T2、G极（对双向晶闸管）。
若其中有一次测量指示为几十至几百欧，则必为单向晶闸管。
且红笔所接为K极，黑笔接的为G极，剩下即为A极。
若正、反向测批示均为几十至几百欧，则必为双向晶闸管。
再将旋钮拨至R×1或R×10挡复测，其中必有一次阻值稍大，则稍大的一次红笔接的为G极，黑笔所接为T1极，余下是T2极。
图2-2 晶闸管管脚●性能的差别：将旋钮拨至R×1挡，对于1～6A单向晶闸管，红笔接K极，黑笔同时接通G、A极，在保持黑笔不脱离A极状态下断开G极，指针应指示几十欧至一百欧，此时可控硅已被触发，且触发电压低（或触发电流小）。
然后瞬时断开A极再接通，指针应退回∞位置，则表明可控硅良好。
对于1～6A双向晶闸管，红笔接T1极，黑笔同时接G、T2极，在保证黑笔不脱离T2极的前提下断开G极，指针应指示为几十至一百多欧（视晶闸管电流大小、厂家不同而异）。
然后将两笔对调，重复上述步骤测一次，指针指示还要比上一次稍大十几至几十欧，则表明晶闸管良好，且触发电压（或电流）小。
极时断开G极，指针立即退回∞位置，若保持接通A极或T2则说明晶闸管触发电流太大或损坏。
可按图2方法进一步测量，对于单向晶闸管，闭合开关K，灯应发亮，断开K灯仍不息灭，否则说明晶闸管损坏。
对于双向晶闸管，闭合开关K，灯应发亮，断开K，灯应不息灭。
然后将电池反接，重复上述步骤，均应是同一结果，才说明是好的。
否则说明该器件已损坏。
2.掌握桥式整流电路原理(1).单相桥式整流电路的组成单相桥式整流电路由四只二极管组成，其构成原则就是保证正、负半周内正确引导流向负载的电流，使在变压器副边电压u2其方向不变。
设变压器副边两段分别为a和b，则a为“＋”、b 为“－”时应有电流留出a点，a为“-”、b为“＋”时应有电流流入a点；相反，a为“＋”、ｂ为“－”时应有电流流入ｂ点，ａ为“－”、ｂ为“＋”时应有电流流出ｂ点；因而ａ和ｂ点均应分别接两只二极管，以引导电流；如图2-3所示。
图2-3 桥式整流原理(2).工作原理 设变压器副边电压t U u ωsin 222=，U 2为其有效值。
当ｕ2为正半周时，电流由a 点流出，经过V 1、R L 、D 3流入b 点，因而负载电阻R L 上的电压等于变压器副边电压，即2u u o =，V 2和V 4管承受的反响电压为－u 2。
当u 2为负半周时，电流由b 点流出，经V 2、R L 、V 4流入a 点，负载电阻R L 上的电压等于－u 2，即2u u o -=，V 1、V 3承受的反向电压为u 2。
这样，由于V 1、V 3和V 2、V 4两对二极管交替导通，致使负载电阻R L 上在u 2的整个周期内都有电流通过，而且方向不变，输出电压t U u o ωsin 22=。
如图2-4所示为单相桥式整流电路各部分的电压和电流的波形。
图2-4 桥式整流电路电流、电压波形(3).输出电压平均值U O(AV)和输出电流平均值I O(AV)根据图2-4中所示u o 的波形可知，输出电压的平均值 )(sin 2120)(t td U U AV O ωωππ⎰=解得 22)(9.022U U U AV O ≈=π由于桥式整流电路实现了全波整流电路，它将u 2的负半周也利用起来，所以在变压器副边电压有效值相同的情况下，输出电流的平均值（即负载电阻中的电流平均值） LL AV O AV O R U R U I 2)()(9.0≈= 在变压器副边电压相同、且负载也相同的情况下，输出电流的平均值也是半波整流电路的两倍。
根据谐波分析，桥式整流电路的基波U OIM 的角频率是u 2的2倍，即100HZ ，π22232U U OIM ⨯=。
故脉动系数 67.032)(≈==AV O OIM U U S 与半波整流电路相比，输出电压的脉动减小很多。
3.掌握三极管的开关作用三极管工作在饱和导通状态(发射结和集电结都是正偏置)时，其c-e 极间电压很小，比PN 结的导通电压还要低(硅管在0.5V 以下)，c-e 极间相当“短路”，即呈“开”的状态。
三极管在截止状态(发射结、集电结都是反偏置)时，其c-e 极间的电流极小(硅管基本上量不到)，相当于“断开(即‘关’)”的状态。
三极管开关电路的特点是开关速度极快，远远比机械开关快，没有机械接点，不产生电火花。
开关的控制灵敏，对控制信号的要求低，导通时开关的电压降比机械开关大，关断时开关的漏电流比机械开关大。
不宜直接用于高电压、强电流的控制。
4.掌握稳压管的作用稳压二极管是一个特殊的面接触型的半导体硅二极管，其V-A 特性曲线与普通二极管相似，但反向击穿曲线比较陡。
稳压二极管工作于反向击穿区，由于它在电路中与适当电阴配合后能起到稳定电压的作用，故称为稳压管。
稳压管反向电压在一定范围内变化时，反向电流很小。
当反向电压增高到击穿电压时，反向电流突然增大，稳压管从而反向击穿，电流虽然在很大范围内变化，但稳压管两端的电压的变化却相当小，利用这一特性，因此稳压管在电路到起到了稳压的作用。
图2-5 稳压管特性曲线稳压管与其普通二极管不同之处在于反向击穿是可逆性的。
当去掉反向电压稳压管又恢复正常，但如果反向电流超过允许范围，二极管将会发热击穿，所以，与其配合的电阻往往起到限流的作用。
三、设计的具体实现1.系统概述(1).系统原理图图3-1.1 触摸延时开关电路(2)系统原理综述二极管VD1～VD4、晶闸管VS组成触摸开关的主回路，R1、LED、与VD5构成次回路，控制回路由三极管VT1～VT3等组件组成，平时LED发光指示触摸开关的位置，方便在夜间寻找开关。
VT3的集电极被VD5控制在8V左右，VT1～VT3均处于截止状态，VS因为无触发电压处于关断状态，故电灯不亮。
需要开灯时，只要用手触摸一下触摸电极片M，因人体泄露电流经R5与R4分压后注入三极管VT3的基极，使VT3迅速导通。
8V直流电经过VT3的c-e极向电容C 2充电，并经过R2使VT2导通，VT1也随之迅速导通，VS因门极获得正向触发电流而导通，灯H即被点亮。
人手离开电极片M后，因C2储存的电荷通过R2向VT2的发射结放电，所以仍能维持VT2、VT1及VS的导通，电灯H依然点亮。
直至C2电荷基本放完，VT2由导通转为截止，VT1也随之截止，VS因失去触发电流当交流电过零时即关断，灯灭。
改变R2、R3及C2的数值能调节电灯每次被点亮的时间长短。
采用附录所示数据，每触摸一次电极片M电灯H约能点亮1min左右。
电阻R4的作用是使三极管VT3平时处于反偏状态，以减小VT3的漏电流，确保在无触摸信号时VT2始终处于截止状态。
若取消R 4，往往因VT3管子质量不佳，其漏电流可使电容C2两端电压不断上升，最终会导致VT2误导通使电灯H点亮。
