L波段高空气象探测系统原理及使用方法L波段高空气象探测系统(或称L波段雷达)在我国气象探空工作中发挥着重要作用。
正确的使用与操作是获得高精度探测数据的前提。
本文探讨了L波段气象探空系统的原理,介绍了利用该系统进行气象探测的使用方法,列举了使用过程中的常见问题及解决方案,能够为该系统的使用者提供有益的参考。
标签:L波段高空气象探测系统二次测风雷达使用操作常见问题L波段高空气象探测系统是我国自主研发的新一代探空系统,主要由二次测风雷达和电子探空仪两部分组成,可用于探测从地面至30000米大气层的风向、风速、气温、气压、湿度等气象要素。
其中,电子探空仪安装在氢气球上,探测时将气球释放到高空。
二次测风雷达主要用于跟踪气球的轨迹,并据此计算出测风数据。
接收机实时接收电子探空仪发射回来的探空码,经解码后就可以得到温度、湿度和气象等气象要素。
1雷达跟踪气球轨迹的原理普通一次雷达所追踪的目标是无源的反射体,如飞机和导弹等,依靠目标反射的雷达波来确定其轨迹。
二次雷达与一次雷达不同,它所追踪的目标是有源的。
这种有源的目标物,被称作“无线电应答器”。
在雷达波段中,L波段表示1-2GHz,波长30-15cm,而二次测风雷达的实际使用频率为 1.675GHz,实际波长为17.9104cm。
进行探测时,探空气球携带无线电应答器和电子探空仪升空。
同时二次测风雷达在地面发出“询问信号”,触发应答器发回“回答信号”,并被雷达天线接收。
根据无线电波从雷达天线到探空气球之间的往返时间,就可以计算出二者之间的距离。
计算公式为:D=■(c△t)式中D为雷达天线与探空气球之间的距离,△t为无线电波的往返时间,c 为光速,c=3×108m/s 。
影响测距精度的两个重要因素分别为△t的测定精度以及应答器的触发延时。
为了测量气球的方位角度,二次测风雷达的天线设计为4个φ0.8m的抛物面天线,发送的水平、垂直波瓣宽度均不大于6°。

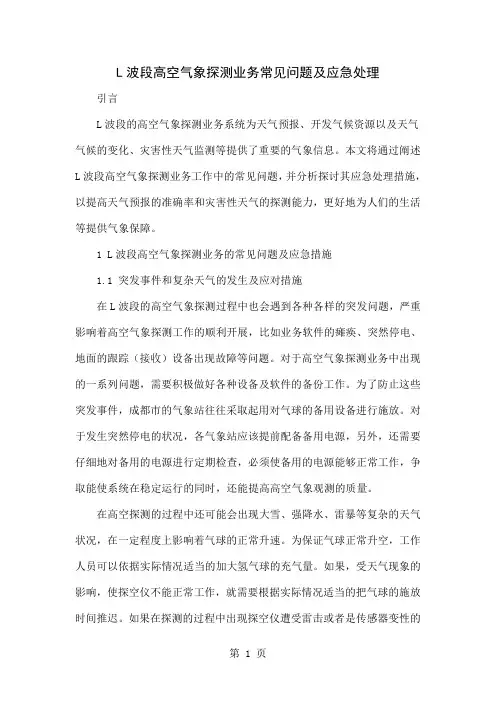

L波段高空气象探测业务常见问题及应急处理引言L波段的高空气象探测业务系统为天气预报、开发气候资源以及天气气候的变化、灾害性天气监测等提供了重要的气象信息。
本文将通过阐述L波段高空气象探测业务工作中的常见问题,并分析探讨其应急处理措施,以提高天气预报的准确率和灾害性天气的探测能力,更好地为人们的生活等提供气象保障。
1 L波段高空气象探测业务的常见问题及应急措施1.1 突发事件和复杂天气的发生及应对措施在L波段的高空气象探测过程中也会遇到各种各样的突发问题,严重影响着高空气象探测工作的顺利开展,比如业务软件的瘫痪、突然停电、地面的跟踪(接收)设备出现故障等问题。
对于高空气象探测业务中出现的一系列问题,需要积极做好各种设备及软件的备份工作。
为了防止这些突发事件,成都市的气象站往往采取起用对气球的备用设备进行施放。
对于发生突然停电的状况,各气象站应该提前配备备用电源,另外,还需要仔细地对备用的电源进行定期检查,必须使备用的电源能够正常工作,争取能使系统在稳定运行的同时,还能提高高空气象观测的质量。
在高空探测的过程中还可能会出现大雪、强降水、雷暴等复杂的天气状况,在一定程度上影响着气球的正常升速。
为保证气球正常升空,工作人员可以依据实际情况适当的加大氢气球的充气量。
如果,受天气现象的影响,使探空仪不能正常工作,就需要根据实际情况适当的把气球的施放时间推迟。
如果在探测的过程中出现探空仪遭受雷击或者是传感器变性的情况,就需要立即重放球,但是需要注意的是重放球的时间必须是在规定的时间范围内。
当在距地3000m以下进行的测风记录缺测时,应该想办法进行补测。
当气球的施放受恶劣天气状况(台风、沙尘暴等)的影响时,必须采取人工辅助的方式,保证气球的正常施放,同时还要保证气球施放后的顺利跟踪。
还必须在探测前1h预计可能出现的天气状况,并想出其应对措施,以便在情况发生时能够熟练准确地解决问题。
1.2 雷达天线“死位”的问题及应对高空气象探测业务中还可能会出现雷达天线的方位和仰角固定不动等问题。
L波段高空气象探测系统常见技术问题综合解答汇编(一)中国气象局大气探测技术中心2006年9月编写说明目录一、软件安装 (2)二、软件使用 (6)三、雷达操作 (38)四、规范、技术规定 (44)五、质量考核 (51)六、其它问题 (54)一、软件安装问题1:在其它微机上安装L波段系统软件运行正常,但在高空业务工作用微机上不能正常运行,应该如何处理?答:软件不能正常运行原因很多,建议首先检查系统是否安装有其它软件,排除软件相互冲突导致程序无法正常工作的可能。
为保证软件能稳定运行,建议重装安装Windows系统。
如果时间紧迫可先采用在其它微机上安装L波段软件,用U盘将lradar文件夹复制到高空业务工作用微机,并按照《操作手册》介绍的方法安装天气现象符号库文件(指Windows98系统)。
问题2:用U盘将lradar文件夹复制到微机上,不能显示天气现象符号,怎么办?答:由于用这种方法不能自动更新系统的符号库,所以不能正常显示天气现象符号。
若微机使用的操作系统是Windows98,可以按照手册上介绍的方法安装天气现象符号库文件。
如系统是Windows Xp/2000则必须用安装程序安装才能显示天气现象符号。
问题3:安装L波段软件时,微机显示"指定的网络名不再可用",无法继续安装软件,请问如何解决?答:先将光盘里的L波段软件安装程序复制到硬盘里,然后用硬盘安装。
问题4:把WindowsXP下的lradar文件夹复制到Windows98下,系统不稳定,经常死机,是否存在兼容性问题?答:不存在兼容性问题。
软件可以在Windows9X/XP/2000下稳定运行,如果仅在Windows98下运行不稳定,应重新安装Windows98系统。
问题5:在Windows98下安装L波段软件时,显示为:“安装ikernel.exe,时出错,(0x10000),”,但在WindowsXp下可安装,怎么解决?答:可将在WindowsXP下安装好的lradar文件夹内容复制到安装Windows98系统的微机内,并按《操作手册》介绍的方法安装天气现象符号库文件。

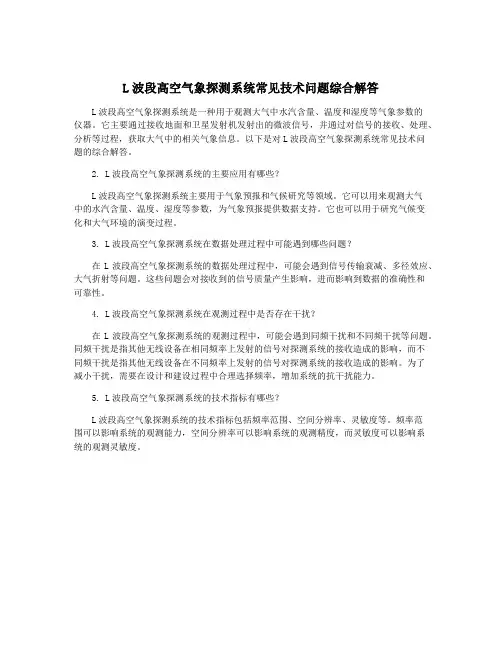

L波段高空气象探测系统常见技术问题综合解答
L波段高空气象探测系统是一种用于观测大气中水汽含量、温度和湿度等气象参数的
仪器。
它主要通过接收地面和卫星发射机发射出的微波信号,并通过对信号的接收、处理、分析等过程,获取大气中的相关气象信息。
以下是对L波段高空气象探测系统常见技术问
题的综合解答。
2. L波段高空气象探测系统的主要应用有哪些?
L波段高空气象探测系统主要用于气象预报和气候研究等领域。
它可以用来观测大气
中的水汽含量、温度、湿度等参数,为气象预报提供数据支持。
它也可以用于研究气候变
化和大气环境的演变过程。
3. L波段高空气象探测系统在数据处理过程中可能遇到哪些问题?
在L波段高空气象探测系统的数据处理过程中,可能会遇到信号传输衰减、多径效应、大气折射等问题。
这些问题会对接收到的信号质量产生影响,进而影响到数据的准确性和
可靠性。
4. L波段高空气象探测系统在观测过程中是否存在干扰?
在L波段高空气象探测系统的观测过程中,可能会遇到同频干扰和不同频干扰等问题。
同频干扰是指其他无线设备在相同频率上发射的信号对探测系统的接收造成的影响,而不
同频干扰是指其他无线设备在不同频率上发射的信号对探测系统的接收造成的影响。
为了
减小干扰,需要在设计和建设过程中合理选择频率,增加系统的抗干扰能力。
5. L波段高空气象探测系统的技术指标有哪些?
L波段高空气象探测系统的技术指标包括频率范围、空间分辨率、灵敏度等。
频率范
围可以影响系统的观测能力,空间分辨率可以影响系统的观测精度,而灵敏度可以影响系
统的观测灵敏度。
绪论复习题填空题1、高空气象探测按探测内容可分为直接探测和间接探测两种。
2、我国进行高空气象探测业务的台站应用过GPS测风-探空系统、雷达测风-探空系统、罗兰导航测风-探空系统、无线电经纬仪测风-探空系统几种不同的探测系统。
3、测风气球按探测手段可分为和。
升速为200米/分左右的测风气球通常与配合进行探测。
4、高空气象探测按探测时间可分为和两种。
5、高空气象的任务是探测高空以下大气中、、和随的垂直分布规律。
6、按照上级气象部门规定的时间进行的探测称为,分为两次探测和三次探测,时间分别是、,分别在时间进行。
7、综合探测是利用跟踪具有一定升速的气球,在探测过程中,由定位后根据气球的运行轨迹得到的垂直分布情况,同时又不断接收由气球携带的将感应到的要素通过转换后的电信号,再经过反演后得到高空温、压、湿的分布情况。
8、单独测风是利用跟踪具有一定升速的气球,探测过程中,只根据定位确定气球的运行轨迹得到的垂直分布情况。
9、高空气象探测按探测方式可分为和两种。
10、探空气球携带和,地面跟踪工具是;测风气球只携带,地面跟踪工具是;11、全世界的气象高空站都统一在世界时(北京时间)进行高空探测。
12、全球高空探测站可以分为、、。
13、全球高空探测系统从测风技术上主要有、、、。
14、我国常规高空站共有个(不含港台和军方),主要是在北京时间时与时进行观测,其中个站参加全球资料交换,14个全球交换的资料交换站,个站为全球气候观测系统探空站( GCOS站),分别是、、、、、、,此外西藏、新疆还共有个小球测风站,主要是在北京时间时进行观测。
15、GPS是美国第二代导航星全球定位系统,它在气象探测领域主要用于。
16、目前我国气象台站业务将大气探测分为、、、。
17、高空规范规定综合探测的时间是每天的。
18、规范规定单测风的放球时间为每天的。
19、GTSI型探空仪和配合,用来探测测站上空范围内的高空、、、的分布情况。
20、世界上第一个无线电探空仪是苏联莫哈诺夫设计的。

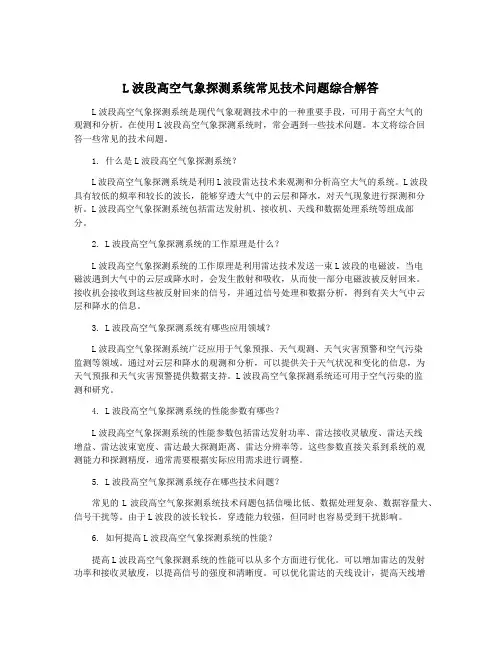

L波段高空气象探测系统常见技术问题综合解答L波段高空气象探测系统是现代气象观测技术中的一种重要手段,可用于高空大气的观测和分析。
在使用L波段高空气象探测系统时,常会遇到一些技术问题。
本文将综合回答一些常见的技术问题。
1. 什么是L波段高空气象探测系统?L波段高空气象探测系统是利用L波段雷达技术来观测和分析高空大气的系统。
L波段具有较低的频率和较长的波长,能够穿透大气中的云层和降水,对天气现象进行探测和分析。
L波段高空气象探测系统包括雷达发射机、接收机、天线和数据处理系统等组成部分。
2. L波段高空气象探测系统的工作原理是什么?L波段高空气象探测系统的工作原理是利用雷达技术发送一束L波段的电磁波,当电磁波遇到大气中的云层或降水时,会发生散射和吸收,从而使一部分电磁波被反射回来。
接收机会接收到这些被反射回来的信号,并通过信号处理和数据分析,得到有关大气中云层和降水的信息。
3. L波段高空气象探测系统有哪些应用领域?L波段高空气象探测系统广泛应用于气象预报、天气观测、天气灾害预警和空气污染监测等领域。
通过对云层和降水的观测和分析,可以提供关于天气状况和变化的信息,为天气预报和天气灾害预警提供数据支持。
L波段高空气象探测系统还可用于空气污染的监测和研究。
4. L波段高空气象探测系统的性能参数有哪些?L波段高空气象探测系统的性能参数包括雷达发射功率、雷达接收灵敏度、雷达天线增益、雷达波束宽度、雷达最大探测距离、雷达分辨率等。
这些参数直接关系到系统的观测能力和探测精度,通常需要根据实际应用需求进行调整。
5. L波段高空气象探测系统存在哪些技术问题?常见的L波段高空气象探测系统技术问题包括信噪比低、数据处理复杂、数据容量大、信号干扰等。
由于L波段的波长较长,穿透能力较强,但同时也容易受到干扰影响。
6. 如何提高L波段高空气象探测系统的性能?提高L波段高空气象探测系统的性能可以从多个方面进行优化。
可以增加雷达的发射功率和接收灵敏度,以提高信号的强度和清晰度。
《高空气象探测》电子教案第一章:高空气象探测概述1.1 教学目标让学生了解高空气象探测的基本概念和意义。
让学生了解高空气象探测的发展历程和现状。
让学生了解高空气象探测的基本原理和方法。
1.2 教学内容高空气象探测的定义和意义高空气象探测的发展历程高空气象探测的基本原理和方法高空气象探测的应用领域1.3 教学方法讲授法:讲解高空气象探测的基本概念、发展历程和应用领域。
互动法:引导学生讨论高空气象探测的意义和基本原理。
1.4 教学资源教材:《高空气象探测》课件:高空气象探测的图片和视频1.5 教学评估课堂问答:检查学生对高空气象探测的基本概念和原理的理解。
课后作业:要求学生写一篇关于高空气象探测的意义和应用的短文。
第二章:常规高空气象观测2.1 教学目标让学生了解常规高空气象观测的方法和设备。
让学生了解常规高空气象观测的数据处理和分析。
2.2 教学内容常规高空气象观测的方法和设备常规高空气象观测的数据处理和分析2.3 教学方法讲授法:讲解常规高空气象观测的方法和设备。
实践法:引导学生进行实际操作,了解常规高空气象观测的数据处理和分析。
2.4 教学资源教材:《高空气象探测》课件:常规高空气象观测的图片和视频实验设备:常规高空气象观测仪器2.5 教学评估课堂问答:检查学生对常规高空气象观测的方法和设备的理解。
实验报告:评估学生在实验中的操作技能和数据处理能力。
第三章:高空气象探测设备3.1 教学目标让学生了解高空气象探测设备的基本原理和结构。
让学生了解不同类型的高空气象探测设备及其应用。
3.2 教学内容高空气象探测设备的基本原理和结构不同类型的高空气象探测设备及其应用3.3 教学方法讲授法:讲解高空气象探测设备的基本原理和结构。
互动法:引导学生讨论不同类型的高空气象探测设备及其应用。
3.4 教学资源教材:《高空气象探测》课件:高空气象探测设备的图片和视频实物展示:高空气象探测设备实物3.5 教学评估课堂问答:检查学生对高空气象探测设备的基本原理和结构的理解。

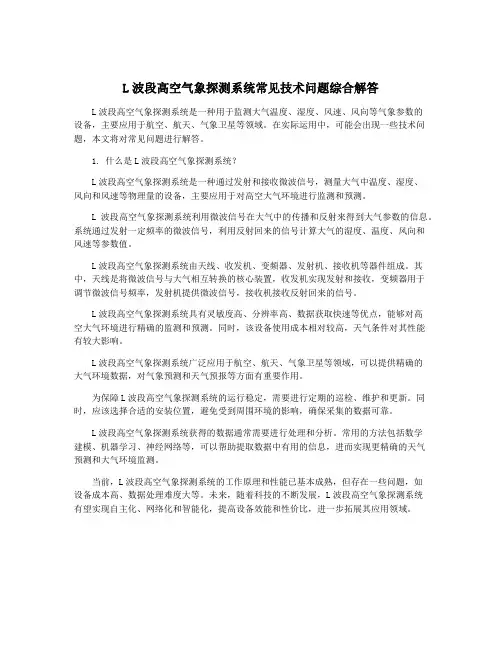

L波段高空气象探测系统常见技术问题综合解答L波段高空气象探测系统是一种用于监测大气温度、湿度、风速、风向等气象参数的设备,主要应用于航空、航天、气象卫星等领域。
在实际运用中,可能会出现一些技术问题,本文将对常见问题进行解答。
1. 什么是L波段高空气象探测系统?L波段高空气象探测系统是一种通过发射和接收微波信号,测量大气中温度、湿度、风向和风速等物理量的设备,主要应用于对高空大气环境进行监测和预测。
L波段高空气象探测系统利用微波信号在大气中的传播和反射来得到大气参数的信息。
系统通过发射一定频率的微波信号,利用反射回来的信号计算大气的湿度、温度、风向和风速等参数值。
L波段高空气象探测系统由天线、收发机、变频器、发射机、接收机等器件组成。
其中,天线是将微波信号与大气相互转换的核心装置,收发机实现发射和接收,变频器用于调节微波信号频率,发射机提供微波信号,接收机接收反射回来的信号。
L波段高空气象探测系统具有灵敏度高、分辨率高、数据获取快速等优点,能够对高空大气环境进行精确的监测和预测。
同时,该设备使用成本相对较高,天气条件对其性能有较大影响。
L波段高空气象探测系统广泛应用于航空、航天、气象卫星等领域,可以提供精确的大气环境数据,对气象预测和天气预报等方面有重要作用。
为保障L波段高空气象探测系统的运行稳定,需要进行定期的巡检、维护和更新。
同时,应该选择合适的安装位置,避免受到周围环境的影响,确保采集的数据可靠。
L波段高空气象探测系统获得的数据通常需要进行处理和分析。
常用的方法包括数学建模、机器学习、神经网络等,可以帮助提取数据中有用的信息,进而实现更精确的天气预测和大气环境监测。
当前,L波段高空气象探测系统的工作原理和性能已基本成熟,但存在一些问题,如设备成本高、数据处理难度大等。
未来,随着科技的不断发展,L波段高空气象探测系统有望实现自主化、网络化和智能化,提高设备效能和性价比,进一步拓展其应用领域。

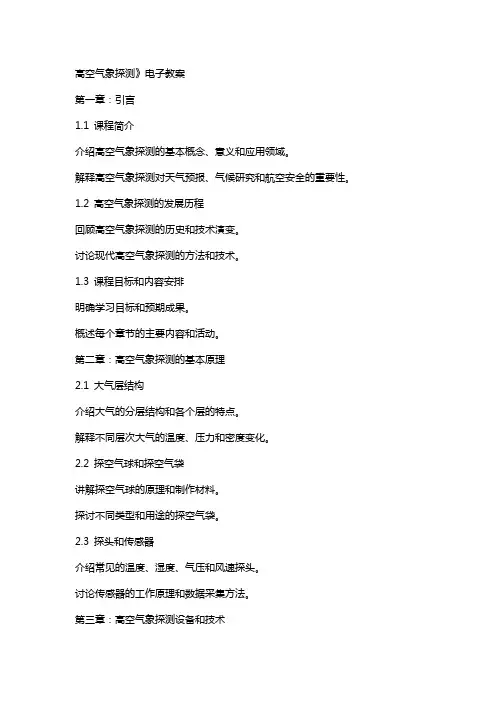

高空气象探测》电子教案第一章:引言1.1 课程简介介绍高空气象探测的基本概念、意义和应用领域。
解释高空气象探测对天气预报、气候研究和航空安全的重要性。
1.2 高空气象探测的发展历程回顾高空气象探测的历史和技术演变。
讨论现代高空气象探测的方法和技术。
1.3 课程目标和内容安排明确学习目标和预期成果。
概述每个章节的主要内容和活动。
第二章:高空气象探测的基本原理2.1 大气层结构介绍大气的分层结构和各个层的特点。
解释不同层次大气的温度、压力和密度变化。
2.2 探空气球和探空气袋讲解探空气球的原理和制作材料。
探讨不同类型和用途的探空气袋。
2.3 探头和传感器介绍常见的温度、湿度、气压和风速探头。
讨论传感器的工作原理和数据采集方法。
第三章:高空气象探测设备和技术3.1 探空气球和雷达系统探讨探空气球的发射和跟踪技术。
解释雷达系统在高空气象探测中的应用。
3.2 无线电探空仪和卫星探测介绍无线电探空仪的工作原理和数据传输。
讨论卫星探测高空气象数据的获取和应用。
3.3 数据处理和分析讲解高空气象数据的处理和分析方法。
探讨数据质量控制和误差分析。
第四章:高空气象观测实践4.1 探空气球发射和回收讲解探空气球的发射准备和操作步骤。
探讨探空气球的回收方法和设备。
4.2 数据记录和处理指导学生如何记录和整理高空气象数据。
解释数据处理和分析的重要性和技巧。
介绍观测报告的基本结构和内容。
第五章:高空气象探测的应用5.1 天气预报和气候研究解释高空气象探测对天气预报的重要性。
探讨高空气象数据在气候研究中的应用。
5.2 航空气象和安全讨论高空气象探测对航空气象服务的贡献。
解释高空气象数据在飞行规划和航空安全管理中的作用。
5.3 环境监测和气候变化探讨高空气象探测在环境监测和气候变化研究中的应用。
讨论高空气象数据对环境保护和气候变化应对的重要性。
第六章:高空气象探测数据的应用案例分析6.1 案例一:暴雨预警分析高空气象数据在暴雨预警中的应用。

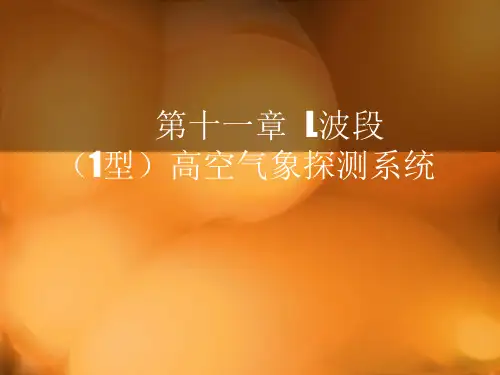

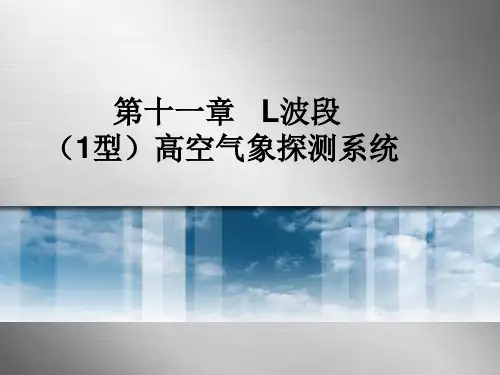

第十一章L姝段n型丿當空气象採测糸统单元标题:第十一章L波段(1型丿壽空气象探测糸统第一节糸统简介第二节糸统特点教学时数:(2丿学肘,其中理论(2丿学时,卖验(0丿学对,上机(0丿学肘,其他(0J 学肘:教学目的与要求:通过教学,使学生基本拿握L波段當空毛象探测糸统放球软件、数据处理软件、樸拟训练软件的用途,对计算机软件和硬件要求,安裝、设置、卸覽方空,了解软件的主要特点和功能O主要教学内彖:L波段壽空气象探测糸统放球软件、数据戏理软件、模拟训练软件的用途,对计算机软件和硬件要求,安裟、设置、卸载方法,了解软件的主要特点和功能。
教学重盍与札邑:L波段高空毛象採测糸统放球软件、数据处理软件、栈扱训练轶件的用途,软件和硬件要求,安袈、役置方冻,主要特点和功能。
镌后作业:1、糸统软件组成及它们的用途。
2、L波段壽空气象探测糸统软件对计算机软件和硬件要求如何?3、拿握糸统软件的安裝方法。
4、L疵段(1型)壽空毛象探测糸统软件对计算机糸统所要求的最低显示分辨率、颜色数的要求如何?镌后体会:通过教学,使学生对L波段壽空毛象探测糸统放球软件、数据戏理软件、模拟训练软件的用途,计算机软、硬件要求,安裝、设置、卸我方冻,糸统主要特点和功能有了一定的了解。
但必须进行卖际操作加深理解记忆。
第十一章L欢段n型丿壽空毛象採测糸统第一节糸统简介轶件组■成:放球软件、数据处理软件、模拟训练软件。
放球软件:主要用于完成高空卖肘採测的雷达控制、监测、数据录取工作。
数据处理软件:用于完成处理数据和生成各种毛象产応、报表等任务。
樸拟训练软件:主要用于业务培训,以便襟作员尽快拿握本糸统的操作和使用。
一、对计算机轶件和硬件要求1、Window$9X/Window2000/ WindowXP 中丈版本;2、奔勝200MHz;3、至少32MB的护畏内存和不小于20G的硬盘;4、一个1.44MB软盘驱动器;5、一个CD-ROM驱动器;6、一个与Windows兼家的亂标器;7、17寸显示甕;8、宽行4r印机。
L波段高空气象探测系统常见技术问题综合解答L波段高空气象探测系统是一种用于获取高空大气资料的雷达系统,其主要用于气象观测、天气预报和气候研究等领域。
下面将针对L波段高空气象探测系统常见的技术问题进行综合解答。
1. L波段高空气象探测系统的工作原理是什么?L波段高空气象探测系统利用雷达发射器向大气中发送脉冲波,当这些波遇到大气中的水滴、雨滴或其他颗粒时,会发生散射和反射。
雷达接收器测量和分析返回的信号,从而得到大气中颗粒的信息,包括位置、强度和速度等,进而推断出大气温度、湿度、降水等物理参数。
2. L波段高空气象探测系统与其他气象雷达相比有何不同?L波段高空气象探测系统的主要差异在于使用的频段。
L波段具有较长的波长,因此可以穿透大气中的水滴和雨滴,从而获取更高空的气象资料。
与C波段和S波段雷达相比,L 波段雷达的探测高度更高,能够提供更详细的高空气象信息。
3. L波段高空气象探测系统的工作距离范围是多少?L波段高空气象探测系统的工作距离范围可以根据系统设计和雷达功率不同而有所差异。
通常情况下,它能够覆盖数十至数百公里的距离范围,可以实现对较大范围的高空区域进行观测和监测。
5. L波段高空气象探测系统的数据处理和分析方法有哪些?L波段高空气象探测系统的数据处理和分析方法包括雷达数据图像生成、目标识别和跟踪、以及物理参数反演等。
常用的数据处理方法包括信号处理、滤波、去噪、图像分割和特征提取等。
在物理参数反演方面,通常采用反演算法对雷达信号进行解析和计算。
6. L波段高空气象探测系统的应用领域有哪些?L波段高空气象探测系统主要应用于气象观测、天气预报和气候研究等领域。
它可以提供高空大气的温度、湿度、降水、风场和云分布等信息,为天气预报和气候模型提供数据支持。
L波段高空气象探测系统还可以用于航空和航天领域的大气观测和监测。
7. L波段高空气象探测系统存在的技术挑战有哪些?L波段高空气象探测系统在实际应用中还存在一些技术挑战。
