扬声器-FAE培训(2016-08-27)

扬声器知识总结一、扬声器的分类扬声器工作原理可以分为电动式、电磁式、静电式、压电式、离子式、火焰式等，电动式有叫动圈式，应用最为广泛。

二、动圈式扬声器原理根据法拉利定律，当截流导体通过电磁场时，会受到一个点动力，其方向符合弗莱明摆布手定则，力与电流、磁场方向垂直，受到大小与电流、导线长度、磁通密度成正比。

当音圈输入交变音频电流时，音圈受到一个交变推动力产生交变运动，带动纸盆震动，反复推动空气发声。

目前使用最广泛的纸盆扬声器、号简扬声器都属于电动式扬声器。

三、动圈式扬声器结构1) T 铁、华司，导磁作用，形成均匀的磁场空间，音圈即置于其中。

2) 音圈，漆包线绕制而成的线圈，振动的策动源，交变的音频信号形成交变的磁力，带动振膜往返运动3) 弹波，固定音圈4) 盆架，支撑纸盆5) 振膜和折环——材质对声音品质影响很大纸质振膜，具有质量轻和适当阻尼的优点，但易受潮湿霉烂或者变形，它的表面硬度低，不能产生高辐射声波速度，用于低音喇叭声音丰满深沉，十分适合。

金属振膜,动态和解析力较好塑料振膜，pp 材料复合纤维.纸质悬边，这种喇叭基本就是玩具，无音质之说泡沫悬边，音质要比纸质的强，成本也较低，市面上大部份的迷你音箱采用此类泡边喇叭橡胶悬边，弹性要比泡边喇叭强，低音效果更好些。

成本上也比泡边要高PU 悬边，弹性、瞬态比较好，音质在这4 种喇叭种最好，成本也最高。

在外观上和橡胶边并没有太明显的却别，其悬边光泽要比橡胶悬边稍微光亮些，弹性也相对更好一些些。

内磁式——U 铁，体积小，漏磁小，价格稍贵，普通多媒体和电视较为常用外磁式——T 铁，体积大，漏磁大，价格便宜，音箱等四、球顶形扬声器——动圈式之一，用于重放高音单元在音响系统中普通把电动扬声器都用于中、低音单元，而高音单元部份多由球顶扬声器担任。

对于高音单元来说，由于工作频率较高，在重放高音时振动膜会在永久磁铁的磁路气隙中作高速运动，因此要求高音扬声器的振动膜能够对瞬变的高频信号作出迅速的反应，并且能承受高速运动而产生的空气压力，因此对于振动膜的制作材料要求质量轻，并且有足够的强度。

扬声器基础知识--培训文件扬声器是一种把电信号转换成声音信号的电声器件。

确切地说，扬声器的工作实际上是把一定范围内的音频电功率信号通过换能方式转变为失真小并具有足够声压级的可听声音。

扬声器的种类很多，分类方式也五花八门，一般可根据其工作原理、振膜形状以及放声频率范围来分类。

一、扬声器的构造我们最常见的电动式锥形纸盆扬声器。

电动式锥形扬声器即过去我们常说成纸盆扬声器，尽管现在振膜仍以纸盆为主，但同时出现了许多高分子材料振膜、金属振膜，用锥形扬声器称呼就名符其实了。

锥形纸盆扬声器大体由磁回路系统（永磁体、芯柱、导磁板）、振动系统（纸盆、音圈）和支撑辅助系统（定心支片、盆架、垫边）等三大部份构成。

1、音圈：音圈是锥形纸盆扬声器的驱动单元，它是用很细的铜导线分两层绕在纸管上，一般绕有几十圈，放置于导磁芯柱与导磁板构成的磁疑隙中。

音圈与纸盆固定在一起，当声音电流信号通入音圈后，音圈振动带动着纸盆振动。

2、纸盆：锥形纸盆扬声器的锥形振膜所用的材料有很多种类，一般有天然纤维和人造纤维两大类。

天然纤维常采用棉、木材、羊毛、绢丝等，人造纤维刚采用人造丝、尼龙、玻璃纤维等。

由于纸盆是扬声器的声音辐射器件，在相当大的程度上决定着扬声器的放声性能，所以无论哪一种纸盆，要求既要质轻又要刚性良好，不能因环境温度、湿度变化而变形。

3、折环：折环是为保证纸盆沿扬声器的轴向运动、限制横向运动而设置的，同时起到阻挡纸盆前后空敢流通的作用。

折环的材料除常用纸盆的材料外，还利用塑料、天然橡胶等，经过热压粘接在纸盆上。

4、定心支片：定心支片用于支持音圈和纸盆的结合部位，保证其垂直而不歪斜。

定心支片上有许多同心圆环，使音圈在磁隙中自由地上下移动而不作横向移动，保证音圈不与导磁板相碰。

定心支片上的防尘罩是为了防止外部灰尘等落磁隙，避免造成灰尘与音圈摩擦，而使扬声器产生异常声音。

二、场声器的分类按工作原理分类:按工作原理的不同，扬声器主要分为电动式扬声器、电磁式扬声器、静电式扬声器和压电式扬声器等。

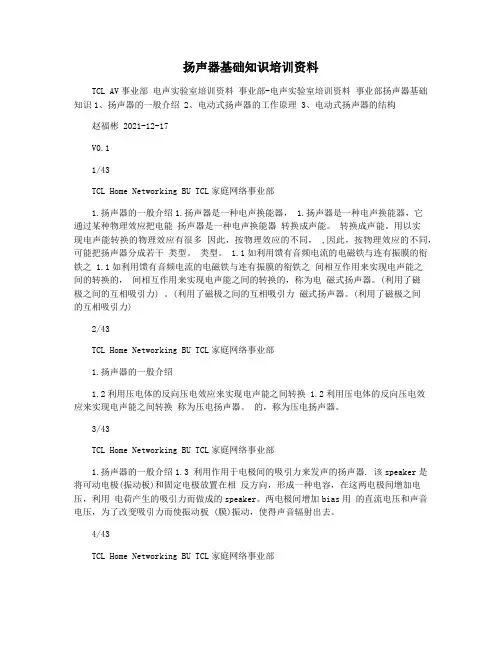

扬声器基础知识培训资料TCL AV事业部电声实验室培训资料事业部-电声实验室培训资料事业部扬声器基础知识1、扬声器的一般介绍 2、电动式扬声器的工作原理 3、电动式扬声器的结构赵福彬 2021-12-17V0.11/43TCL Home Networking BU TCL家庭网络事业部1.扬声器的一般介绍1.扬声器是一种电声换能器， 1.扬声器是一种电声换能器，它通过某种物理效应把电能扬声器是一种电声换能器转换成声能。

转换成声能。

用以实现电声能转换的物理效应有很多因此，按物理效应的不同， ,因此，按物理效应的不同，可能把扬声器分成若干类型。

类型。

1.1如利用馈有音频电流的电磁铁与连有振膜的衔铁之 1.1如利用馈有音频电流的电磁铁与连有振膜的衔铁之间相互作用来实现电声能之间的转换的，间相互作用来实现电声能之间的转换的，称为电磁式扬声器。

(利用了磁极之间的互相吸引力) 。

(利用了磁极之间的互相吸引力磁式扬声器。

(利用了磁极之间的互相吸引力)2/43TCL Home Networking BU TCL家庭网络事业部1.扬声器的一般介绍1.2利用压电体的反向压电效应来实现电声能之间转换 1.2利用压电体的反向压电效应来实现电声能之间转换称为压电扬声器。

的，称为压电扬声器。

3/43TCL Home Networking BU TCL家庭网络事业部1.扬声器的一般介绍1.3 利用作用于电极间的吸引力来发声的扬声器. 该speaker是将可动电极(振动板)和固定电极放置在相反方向，形成一种电容，在这两电极间增加电压，利用电荷产生的吸引力而做成的speaker。

两电极间增加bias用的直流电压和声音电压，为了改变吸引力而使振动板 (膜)振动，使得声音辐射出去。

4/43TCL Home Networking BU TCL家庭网络事业部1.扬声器的一般介绍1.4电容式扬声器 1.4电容式扬声器利用电容器极板之间的静电力来实现电声能转换的称为电容式扬声器或电放型扬声器。

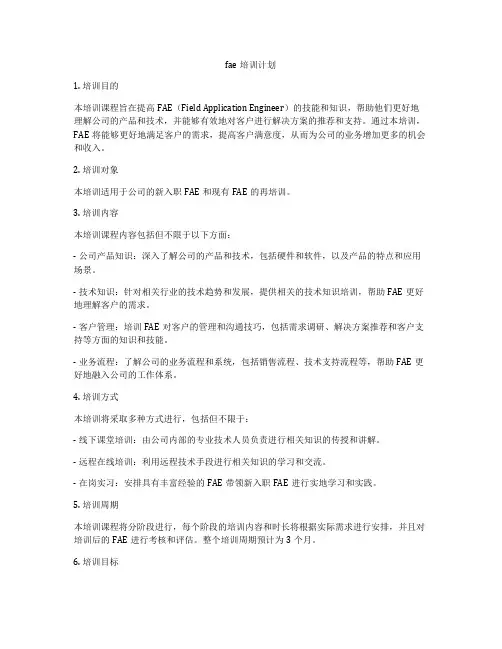

fae培训计划1. 培训目的本培训课程旨在提高FAE（Field Application Engineer）的技能和知识，帮助他们更好地理解公司的产品和技术，并能够有效地对客户进行解决方案的推荐和支持。

通过本培训，FAE将能够更好地满足客户的需求，提高客户满意度，从而为公司的业务增加更多的机会和收入。

2. 培训对象本培训适用于公司的新入职FAE和现有FAE的再培训。

3. 培训内容本培训课程内容包括但不限于以下方面：- 公司产品知识：深入了解公司的产品和技术，包括硬件和软件，以及产品的特点和应用场景。

- 技术知识：针对相关行业的技术趋势和发展，提供相关的技术知识培训，帮助FAE更好地理解客户的需求。

- 客户管理：培训FAE对客户的管理和沟通技巧，包括需求调研、解决方案推荐和客户支持等方面的知识和技能。

- 业务流程：了解公司的业务流程和系统，包括销售流程、技术支持流程等，帮助FAE更好地融入公司的工作体系。

4. 培训方式本培训将采取多种方式进行，包括但不限于：- 线下课堂培训：由公司内部的专业技术人员负责进行相关知识的传授和讲解。

- 远程在线培训：利用远程技术手段进行相关知识的学习和交流。

- 在岗实习：安排具有丰富经验的FAE带领新入职FAE进行实地学习和实践。

5. 培训周期本培训课程将分阶段进行，每个阶段的培训内容和时长将根据实际需求进行安排，并且对培训后的FAE进行考核和评估。

整个培训周期预计为3个月。

6. 培训目标本次培训的目标是培养一批具有丰富产品知识和技术能力的FAE，他们将能够更好地为客户提供解决方案和支持，从而提高客户满意度，增加公司的业务机会和收入。

7. 培训师资本培训将邀请公司内部的技术专家和行业资深人士担任讲师，他们将基于自身的实践经验和专业知识，为FAE提供全面而有价值的培训内容。

8. 培训成效评估为了确保培训效果，将对培训后的FAE进行综合考核和评估，包括但不限于知识理解程度、技能水平、工作能力等方面的评估，并将对评估结果进行跟踪和分析，以进一步优化培训内容和方式。

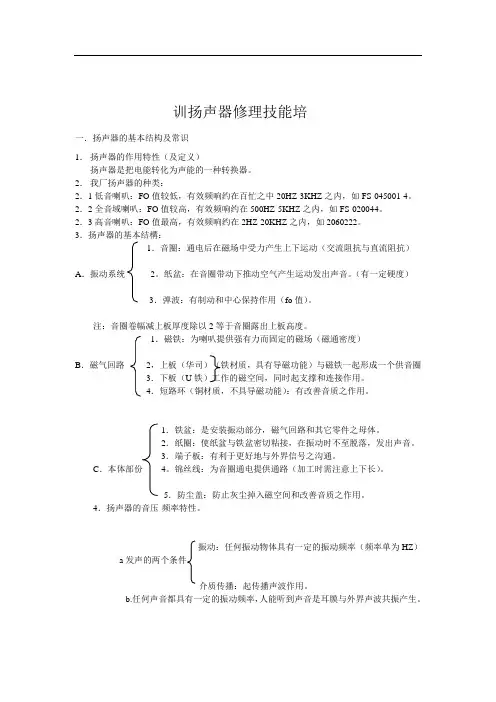

训扬声器修理技能培一．扬声器的基本结构及常识1．扬声器的作用特性（及定义）扬声器是把电能转化为声能的一种转换器。

2．我厂扬声器的种类：2．1低音喇叭：FO值较低，有效频响约在百忙之中20HZ-3KHZ之内，如FS-045001-4。

2．2全音域喇叭：FO值较高，有效频响约在500HZ-5KHZ之内，如FS-020044。

2．3高音喇叭：FO值最高，有效频响约在2HZ-20KHZ之内，如2060222。

3．扬声器的基本结構：1．音圈：通电后在磁场中受力产生上下运动（交流阻抗与直流阻抗）A．振动系统2。

纸盆：在音圈带动下推动空气产生运动发出声音。

（有一定硬度）3．弹波：有制动和中心保持作用（fo值）。

注：音圈卷幅减上板厚度除以2等于音圈露出上板高度。

1．磁铁：为喇叭提供强有力而固定的磁场（磁通密度）B．磁气回路2，上板（华司）（铁材质，具有导磁功能）与磁铁一起形成一个供音圈3．下板（U铁）工作的磁空间，同时起支撑和连接作用。

4．短路环（铜材质，不具导磁功能）：有改善音质之作用。

1．铁盆：是安装振动部分，磁气回路和其它零件之母体。

2．纸圈：使纸盆与铁盆密切粘接，在振动时不至脱落，发出声音。

3．端子板：有利于更好地与外界信号之沟通。

C．本体部份4。

锦丝线：为音圈通电提供通路（加工时需注意上下长）。

5．防尘盖：防止灰尘掉入磁空间和改善音质之作用。

4．扬声器的音压-频率特性。

振动：任何振动物体具有一定的振动频率（频率单为HZ）a发声的两个条件介质传播：起传播声波作用。

b.任何声音都具有一定的振动频率，人能听到声音是耳膜与外界声波共振产生。

db(音压频响特性:输入电压一定,在不同频率的电信号下,输出音压随电信频率之间的变化关系.5.扬声器音质好坏的判断:一只扬声器音质好坏主要取决于音圈,纸盆,弹波(阻尼作用)二:扬声器的修理作业1.音频扫描仪的使用说明a正常工作电压音频扫描仪是一种信号产生器.工作电压为220V.b工作原理可根据人们需要设定(主要设定其输出电压/起挡点/止挡点/扫描速度).让其产生一重纯音信号.(其信号的频率在设定的频宽内呈周期变化,而输出电压则在设定值保持不变),用于测试喇叭或音响音质的好坏.c.音频扫描的结构及使用其结构如图:d.音频扫描仪可调节的参数:①振动频率范围(即起扫点与止扫点之频率)②输出测试电压③自动扫描周期.e.如何根据需要设定以上参数(即使用):①调起扫点,按下”START”按键，然后调试START之COARSE（初调）旋钮，当频率显示屏显示之频率与所需要的起扫频率接近时。

音响技术培训计划一、培训目标培养具备音响技术知识和技能的专业人才，能够胜任音响系统的设计、安装、调试和维护工作。

二、培训对象1. 已有一定音响基础的技术人员2. 对音响技术感兴趣，并有一定基础的音响爱好者三、培训内容1. 基础知识- 声学原理- 音频信号处理- 音响系统结构与组成- 常见音响设备功能与原理2. 设计与规划- 音响系统设计原理- 设备选型与搭配- 室内声学设计- 现场音响系统规划3. 安装与调试- 音响设备安装及布线- 现场音响系统搭建- 音响系统调试与调音4. 维护与保养- 音响设备维护与保养- 故障排除与维修- 定期维护与保养计划制定四、培训方法1. 理论讲授通过课堂讲解、教材学习等方式传授理论知识。

2. 实践演练安排实际操作环境，进行设备调试、安装、维护等实际操作训练。

3. 案例分析分析实际音响工程案例，让学员了解实际工程中的问题与解决方法。

4. 考核评估定期组织考试、实操评估，确保学员掌握所学知识与技能。

五、培训师资1. 选取具备丰富音响工程实践经验的专业人士担任培训讲师。

2. 配备专业的实践操作指导人员，帮助学员进行实际操作训练。

六、培训时间与地点1. 培训周期一般为1个月至3个月不等，根据实际情况进行调整。

2. 培训地点可以选择在音响工程公司的实验室或者专门的培训场地进行。

七、培训方案1. 第一阶段：基础理论知识培训- 学习声学原理和音响系统构成- 了解音频信号处理原理- 掌握常见音响设备功能与工作原理2. 第二阶段：设计与规划- 学习音响系统设计原理和设备选型- 实际操作案例分析和实操训练3. 第三阶段：安装与调试- 学习音响设备的安装、布线和调试过程- 进行实际音响系统搭建和调音实操训练4. 第四阶段：维护与保养- 学习音响设备的维护与保养知识- 进行故障排除与维修的实操训练5. 第五阶段：综合实践- 结合实际音响工程案例进行综合实践操作与总结- 进行综合考核评估八、培训后期支持1. 培训结束后，提供相关的音响技术资料和学习总结。

扬声器、音箱制造过程培训资料一、扬声器的工作原理扬声器的工作原理就是将电信号转化为声信号，扬声器中的线圈通电时,其线圈就会产生磁场,在与磁铁的磁场相互作用下,线圈就会振动,振动就会发出声音.简单来说是通电导体在磁场内的受力作用.二、扬声器的结构组成扬声器由三大部分组成：1、磁路系统：包括上夹板、T铁、磁体、导磁框。

2、振动系统：包括音圈、弹波、纸盆。

3、辅助系统：包括盆架、接线端子（接线柱、接线板）、引线（编织线）、压边和防尘帽（防尘网）三、扬声器各部件的作用及装配过程注意事项1、上夹板、T铁：主要起导磁作用，使磁场通过上夹板、T铁产生磁回路，在上夹板中孔与T铁（芯柱）配合的间隙之间形成较大的磁通密度，为扬声器音圈振动提供足够大的推动力。

装配过程注意事项：1.）上夹板材料的厚薄、中孔与T铁（芯柱）配合间隙的大小，直接影响到扬声器的声性能，即灵敏度的高低（通常说的声音大小）。

因此首件确认时要对上夹板的厚度。

中孔及T铁芯柱的尺寸大小严格按图纸尺寸进行确认，发现异常及时反馈，及时纠正，减少后续不必要的损失。

2.）上夹板中孔与T铁（芯柱）不能有毛刺，生产过程必须对零件的毛刺状况100%的检验，对异常的零件按作业指导书的要求进行纠正，即毛刺小的用铜棒轻轻敲击，使得毛刺部位光滑，毛刺打的铜棒不易修整的，可用锉刀进行修复，修复后的产品由于镀层受到破坏，因此必须退库进行反镀，否则不得使用。

3.）要注意镀层外观颜色有无掉色及镀层起泡脱落（不符合要求，影响外观，影响性能，客户不能接受，导致产品报废）。

因此生产过程发现异常应立即剔除，放入有标识的容器里，防止误用。

4．）上夹板与T铁下平面是否平整，一般图纸上都会有不平度要求的（不符合要求，会引起磁路胶合不牢，导致磁体移位，引起卡死）。

以上几点都直接影响产品质量和不良率。

另外，磁路系统的组装要留意打胶量，要严格执行工艺，胶量少了粘接不良，胶量过多会影响导磁，因为胶不导磁，同时胶还会溢出至磁体内孔，影响磁路间隙的变化，引起碰圈（音圈碰触到磁芯），造成纯音不良，第二要严格检验磁规的尺寸及外观，操作中要将磁规放到位，防止磁路间隙不均匀（间隙单边）。
