电动车主要零配件的构造和分解【VIP专享】

电动车主要部件-“四大件”俗称构成电动车的“四大件”指的是电动车电池，电机，控制器和充电器。

下面就对“四大件”的功能，结构和作用等分别做一下介绍：一：电动车电池：是电动车的动力来源，能源载体，用于驱动电机，电动车电池电压决定整车的工作电压，电动车电池容量与整车的续行历程成正比。

电动车常用的铅酸电动车电池的结构主要由电动车电池壳，正极板，负极板，隔板，电解液，端子，密封胶，安全阀等部件构成电动车电池的种类可分为：锂离子电动车电池，镍氢电动车电池，胶体电动车电池和免维护型铅酸电动车电池。

其中常用的是胶体电动车电池和铅酸电动车电池。

根据电压可分为6V,12V,24V,36V,48V,60V,64V等。

电动车最常用的是48V。

根据容量规格可分为：10AH,12AH.17AH,20AH,22AH等。

电动车常用的是12AH和20AH 的蓄电动车电池。

二：电机：将电动车电池的化学能转化为机械能，由转动能转化为机械牵引力，使车轮转动，电机的工作电压与工作电流成反比，电机的功率与爬坡能力成正比。

根据通电方式可分为有刷电机和无刷电机：A:有刷电机是有铁芯绕组，磁钢片，碳刷，碳刷架，换向器等组成，靠碳刷与换向器交换接触达到规律性运转效果。

B:无刷电机是由铁芯绕组，磁钢片，霍尔元件等组成，靠霍尔（分电度角）换向达到规律性运转效果。

根据结构可以把电机分为：无刷无齿，有刷无齿，无刷有齿，有刷有齿等，最常用的是无刷无齿电机。

根据工作电压可分为：12V,24V,36V,48V,60V,64V等，最常用的是48V电机。

根据功率可分为：180W,250W,350W,500W,800W,1000W等，最常用的是350W和500W 的电机。

三：控制器：控制电动车电池的输出电流，电压进而达到控制电机转速与功率，即整车速度，达到掌控整车的效果。

主要功能有无级调速，刹车断电，限流保护，欠压保护，限速，时速显示，1：1助力等。

根据功能和结构的不同可分为有刷控制器和无刷控制器两种。

电动车主要零部件霍尔元件的作用和结构电动车主要零部件霍尔元件的作用和结构一、霍尔元件1．霍尔元件的作用和结构电动机霍尔元件用于无刷电动机中，其作用是告知控制器何时改变电动机电流方向。

不同电动机安装霍尔元件的正反位置有多种。

一般情况下，60°相位角的3个霍尔元件应平行放置；120°相位角的3个霍尔元件也应平行放置，但中间一个霍尔元件呈翻转状态。

霍尔元件在电动机上的放置位置如图1所示，其外形如图2所示。

图1 霍尔元件在电动机上的位置图2 霍尔元件的外形2．霍尔元件引脚功能的判断（1）直观判断法将霍尔元件正放（即霍尔元件表面带字母的面朝上），中间脚为霍尔接地端，左脚为霍尔电源正端，右脚为霍尔信号输出端（即接霍尔相线），其引脚功能如图3所示。

图3 霍尔元件的引脚功能（2）霍尔导线的颜色无刷电动机上与控制器相连的霍尔线有5根，一般黑色线接霍尔接地端，红色线接霍尔电源正端，其余的黄、蓝、绿线接霍尔信号输出端（即接霍尔相线），如图4所示。

图4 根据霍尔导线分辨霍尔元件引脚功能3．霍尔元件的测量霍尔元件的故障主要有霍尔元件脱落、霍尔集成电路失效、霍尔引线断开等。

当怀疑霍尔元件损坏时，应按以下方法进行测量。

方法一：通过测量霍尔相线电压来判断霍尔元件的好坏。

① 把电动机与控制器连接好，并接通电源，按图5所示方法测量霍尔电源电压。

选用数字式万用表的20V直流电压挡，让黑表笔接霍尔元件的黑色导线，红表笔接霍尔元件的红色电源线，即测霍尔元件的电源电压，一般为5V，但也有4.5V或6.25V的，实际测量时有可能偏小。

图5 霍尔电源线的测量② 在霍尔元件引线及连接无异常的情况下，可进行以下测量：若霍尔电源电压为5V，用万用表黑表笔接黑色线，红表笔接蓝色线（或黄色线、绿色线），用手慢慢转动后轮，万用表显示0V或5V为正常，有时略低于5V也为正常，测量方法如图6所示。

若长期处于高电位5V，或长期处于低电位0V，则表明蓝色线对应的霍尔元件损坏。

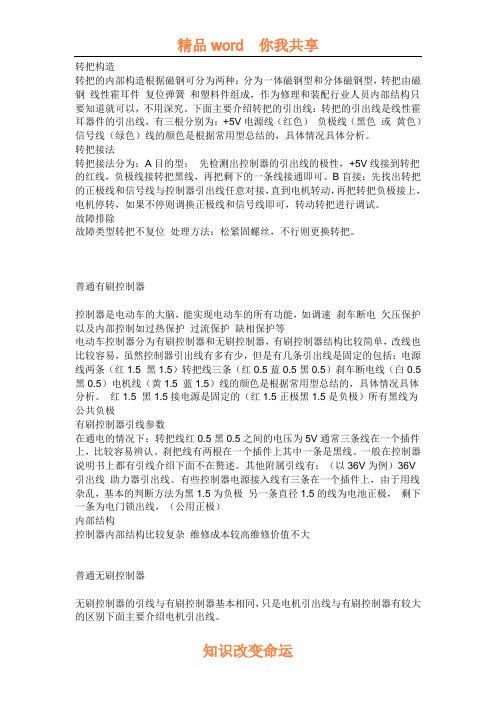

转把构造转把的内部构造根据磁钢可分为两种：分为一体磁钢型和分体磁钢型，转把由磁钢线性霍耳件复位弹簧和塑料件组成，作为修理和装配行业人员内部结构只要知道就可以，不用深究。

下面主要介绍转把的引出线：转把的引出线是线性霍耳器件的引出线，有三根分别为：+5V电源线（红色）负极线（黑色或黄色）信号线（绿色）线的颜色是根据常用型总结的，具体情况具体分析。

转把接法转把接法分为：A目的型：先检测出控制器的引出线的极性，+5V线接到转把的红线，负极线接转把黑线，再把剩下的一条线接通即可。

B盲接：先找出转把的正极线和信号线与控制器引出线任意对接，直到电机转动，再把转把负极接上，电机停转，如果不停则调换正极线和信号线即可，转动转把进行调试。

故障排除故障类型转把不复位处理方法：松紧固螺丝，不行则更换转把。

普通有刷控制器控制器是电动车的大脑，能实现电动车的所有功能，如调速刹车断电欠压保护以及内部控制如过热保护过流保护缺相保护等电动车控制器分为有刷控制器和无刷控制器，有刷控制器结构比较简单，改线也比较容易，虽然控制器引出线有多有少，但是有几条引出线是固定的包括：电源线两条（红1.5 黑1.5）转把线三条（红0.5蓝0.5黑0.5）刹车断电线（白0.5黑0.5）电机线（黄1.5 蓝1.5）线的颜色是根据常用型总结的，具体情况具体分析。

红1.5 黑1.5接电源是固定的（红1.5正极黑1.5是负极）所有黑线为公共负极有刷控制器引线参数在通电的情况下：转把线红0.5黑0.5之间的电压为5V通常三条线在一个插件上，比较容易辨认。

刹把线有两根在一个插件上其中一条是黑线。

一般在控制器说明书上都有引线介绍下面不在赘述。

其他附属引线有：（以36V为例）36V 引出线助力器引出线。

有些控制器电源接入线有三条在一个插件上，由于用线杂乱，基本的判断方法为黑1.5为负极另一条直径1.5的线为电池正极，剩下一条为电门锁出线，（公用正极）内部结构控制器内部结构比较复杂维修成本较高维修价值不大普通无刷控制器无刷控制器的引线与有刷控制器基本相同，只是电机引出线与有刷控制器有较大的区别下面主要介绍电机引出线。

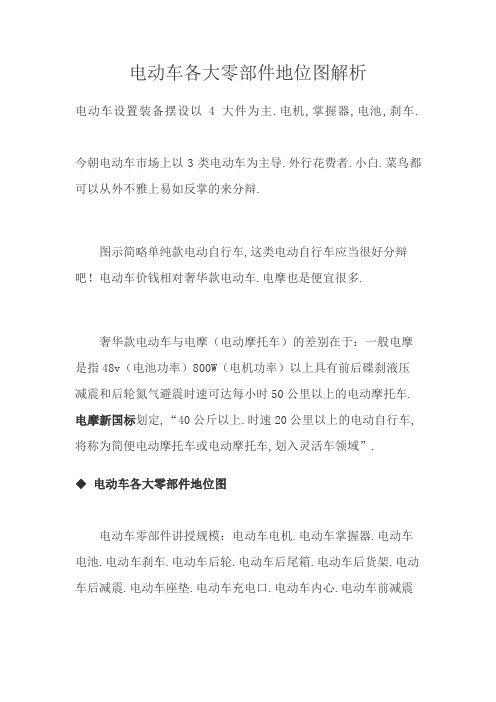

电动车各大零部件地位图解析电动车设置装备摆设以4大件为主.电机,掌握器,电池,刹车.今朝电动车市场上以3类电动车为主导.外行花费者.小白.菜鸟都可以从外不雅上易如反掌的来分辩.图示简略单纯款电动自行车,这类电动自行车应当很好分辩吧！电动车价钱相对奢华款电动车.电摩也是便宜很多.奢华款电动车与电摩（电动摩托车）的差别在于：一般电摩是指48v（电池功率）800W（电机功率）以上具有前后碟刹液压减震和后轮氮气避震时速可达每小时50公里以上的电动摩托车.电摩新国标划定,“40公斤以上.时速20公里以上的电动自行车,将称为简便电动摩托车或电动摩托车,划入灵活车领域”.◆ 电动车各大零部件地位图电动车零部件讲授规模：电动车电机.电动车掌握器.电动车电池.电动车刹车.电动车后轮.电动车后尾箱.电动车后货架.电动车后减震.电动车座垫.电动车充电口.电动车内心.电动车前减震等等都在个中.电动车外不雅样式根本不影响电动车各个零部件地位.电动车电机在哪个地位？图中已经很显著的说清晰明了电动车掌握器在哪个地位？图中已经很显著的说清晰明了电动车后货架的地位大家应当很清晰的就能发明电动车减震器分为前减震和后减震.该配件很主要！图上显示的是某电动车后视镜,做工照样不错的.电动车后尾箱,某些电动车在零售的时刻是不自带的.须要自行购置设置装备摆设.电动车脚支持,在你泊车的时刻是个技巧活,女生泊车须要用劲哈电动车减震器分为前减震和后减震.该配件很主要！电动车前轮,没什么要说的.有后必有前么.电动车刹车的地位就在前轮胎的中间,刹车也分2类,鼓刹和碟刹.一般如图的都是鼓刹.电动车刹车的地位就是前轮胎的中间,刹车也分2类,鼓刹和碟刹.一般如图的都是碟刹.看起来很庞杂电动车前大灯和转向灯,今朝比较风行这类大大的.很英俊电动车后尾灯及转向灯电动车有2个储物箱子,这里图中说的是钥匙插孔下面的小对象箱,还有一个是座垫下面的大储物箱子.电动车内心,里面的显示参数有所不合.此图是绿源电动车的内心电动车座垫,舒适度很主要！。

三轮电动车配件大全摘要：三轮电动车是一种广泛应用于城市交通和货运领域的便捷交通工具。

为了满足不同需求和提升电动车的性能，市场上提供了各种各样的三轮电动车配件。

本文将介绍常见的三轮电动车配件大全。

引言：随着城市交通压力的不断增加，环境保护意识的提高，越来越多的人选择使用三轮电动车作为代步工具。

三轮电动车具有结构简单、能效高、运送能力强等优点，在城市中越来越受到人们的青睐。

然而，随着市场需求的不断变化和技术进步，三轮电动车的配件市场也在不断发展壮大。

下面我们将介绍一些常见的三轮电动车配件。

一、车架和车身部件1. 车架：三轮电动车的车架是整车的骨架，可以提供支撑和保护车辆部件的功能。

市场上有各种不同材质的车架可供选择，如铝合金、钢材等，根据车辆使用需求和预算可进行选择。

2. 座椅：座椅是三轮电动车上供乘坐者休息的部分，市场上有各种不同设计和材质的座椅可供选择，如软垫、硬垫等。

3. 客箱：客箱是三轮电动车上用来运输货物的部分，市场上有各种不同类型和大小的客箱可供选择，可以根据实际需要进行挑选。

二、动力系统部件1. 电机：电动车的核心部件之一，提供动力驱动车辆行驶。

市场上有各种功率和转速的电机可供选择，可以根据车辆使用需求进行选购。

2. 电池：电动车的能源来源，市场上有不同类型的电池可供选择，如铅酸电池、镍氢电池、锂电池等，根据电动车的续航需求和预算可进行选购。

3. 控制器：控制器是三轮电动车上的电子控制器，负责控制电机运行和电池供能。

市场上有不同品牌和型号的控制器可供选择，可以根据车辆需求进行选购。

三、刹车系统部件1. 刹车盘：刹车盘是三轮电动车上用于刹车的零件，市场上有各种不同材质和规格的刹车盘可供选择，可以根据车辆使用需求选择适合的刹车盘。

2. 刹车片：刹车片是刹车系统的核心部件之一，负责与刹车盘接触并产生摩擦力来刹车。

市场上有不同材质和型号的刹车片可供选择，可以根据使用需求进行选购。

3. 刹车油管：刹车油管连接刹车系统各个部件，用于传递刹车力量。

电动车的结构组成一、概述电动车的结构组成主要包括车架、电动机、电池、控制器、充电器、仪表盘、刹车系统、减震系统和车轮与轮胎等部分。

这些部分协同工作，使得电动车能够正常运行。

二、车架车架是电动车的主体结构，承载着整个车辆的重量和各种零部件。

车架的材质多为钢材或铝合金，具有良好的承载能力和耐腐蚀性。

三、电动机电动机是电动车的动力来源，负责将电池中的电能转化为机械能，驱动车轮转动。

电动机的种类较多，常见的有直流电动机和交流电动机。

四、电池电池是电动车的储能设备，负责存储电能，为电动机提供动力。

电池的性能直接影响到电动车的续航里程和动力性能。

五、控制器控制器是电动车的大脑，负责控制电动机、电池等部分的工作。

控制器根据车辆的状态和驾驶员的指令，调节电动机和电池的工作状态，保证车辆的正常运行。

六、充电器充电器是用来给电池充电的设备，通过交流市电转换成直流电给电池充电。

充电器的性能和质量对电池的寿命和充电效果有着重要影响。

七、仪表盘仪表盘是用来显示车辆运行状态和驾驶员控制指令的设备。

仪表盘上一般会有速度表、电量表、里程表等指示器，帮助驾驶员了解车辆的运行状态。

八、刹车系统刹车系统是用来控制车辆减速和停止的装置。

电动车的刹车系统一般采用碟式刹车或鼓式刹车，根据车辆的不同用途选择适合的刹车方式。

九、减震系统减震系统是用来减小车辆行驶时震动的装置。

电动车的减震系统一般采用液压减震或弹簧减震方式，根据车辆的不同用途选择适合的减震方式。

十、车轮与轮胎车轮与轮胎是电动车的重要部件，直接影响车辆的运行性能和安全性。

车轮一般由铝合金材料制成，轮胎则分为充气胎和实心胎两种类型。

带你认识电动车最复杂的一个部件！
电动车里电子元件的应用量很大，虽然说是比较大众化的车型，不过依然有许多东西我们大家是搞不明白的！今天我给大家简单介绍一下关于电动车控制器的那些事情！
大家都知道电动车是有控制器的而且怕水很容易坏，但是大家知道这个控制器是控制什么的吗？现在的电动车大都使用的是无刷电机，以前的时候还有少量的有刷电机存在现在基本上都是无刷的了，控制器的最主要功能，就是控制电机，这个控制器也可以叫做电子换向器！
现在的轮毂电机，旋转部分是磁铁，固定部分是线圈，所以不存在磨损问题，摩擦的只有轴承，传统的有刷电机碳刷一直在磨损，而且后期需要更换碳刷，增加维护成本！不知道大家有没有注意到电机的线束，是八根线，三根粗的五根细的！三根相线，五根霍尔位置传感器信号线！
无刷通普通的直流电是不会旋转的，需要按一定顺序，分别给三根线其中两根通电！
给其中两根线通电会旋转一定角度，继续给另一根通电又会继续旋转一个角度，所以所以不停的给三根线供电，电机就会旋转下去，这个就是控制器的任务！有刷电机中碳刷连接换向器，所以有刷电机控制器的功能只是脉宽调制！而无刷电机控制器的功能是电子换向！
控制器内部很复杂，不做研究，一般来说控制器的开关管数量越
多，可以通过的电流越大，电机的动力会有所提升，但是不能差太多！还有控制器上的参数里有最大电流！这几个参数都比较重要！控制器最怕水和高压，一般电动车涉水以后控制器就爱坏！。

新能源摩托车结构及原理新能源摩托车是一种利用新型能源作为动力源的交通工具，相比传统燃油摩托车，新能源摩托车具有环保、节能等显著优势。

而要深入了解新能源摩托车的工作原理和结构组成，有助于我们更好地使用和维护这一现代化车辆。

一、结构组成1. 电池组：新能源摩托车的关键部件之一是电池组，它负责存储电能以供车辆运行。

电池组一般由锂电池构成，通过充电器进行充电，在行驶过程中释放储存的电能驱动电机。

2. 电机：电机是新能源摩托车的动力来源，一般采用交流无刷电机或直流电机。

电机通过传动系统将电能转化为机械能，推动车辆前进。

3. 控制器：控制器是控制电池和电机之间能量传递的核心部件，它监测车辆运行状态，控制电机输出功率，并保护电池不受过充和过放。

4. 车架：车架是支撑整个车辆的骨架，承载电池组、电机等重要部件，并保证车辆的稳定性和安全性。

5. 车身部件：包括车轮、车灯、座椅等，除了美观外，还对车辆的舒适性和安全性起着重要作用。

6. 充电器：充电器是新能源摩托车的必备配件，用来给电池组充电，一般可以通过插座或者充电桩进行充电。

二、工作原理新能源摩托车的工作原理主要是电能转化为机械能驱动车辆前进，其操作流程包括充电、放电和行驶三个主要环节。

1. 充电：当新能源摩托车电池电量较低时，需要通过充电器给电池组进行充电。

充电过程中，电能通过充电器转化为化学能存储在电池中，直至电池电量满足使用需求。

2. 放电：在行驶过程中，控制器监测车辆运行状态，根据车速和负载大小控制电机输出功率，电机将电能转化为机械能，通过传动系统推动车辆前进。

3. 行驶：新能源摩托车行驶过程中，电机通过传动系统带动车轮转动，推动车辆行驶。

并通过控制器监测电池组电量，确保充电和放电的平衡，以实现持续稳定的行驶。

在新能源摩托车结构及原理的基础上，我们可以更好地理解和运用这一现代化交通工具。

通过科学合理地使用和维护，不仅可以延长车辆的使用寿命，减少故障发生的概率，还能更好地发挥新能源摩托车的节能、环保等优势，为建设绿色出行环境贡献一份力量。
