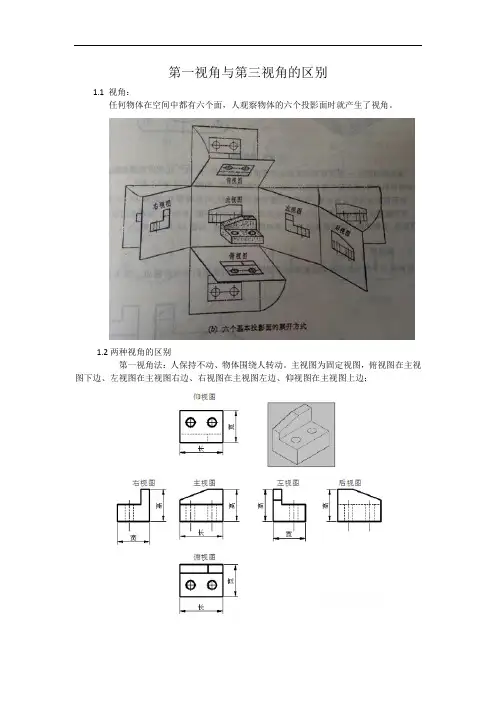

第一视角与第三视角的区别
1.1视角：
任何物体在空间中都有六个面，人观察物体的六个投影面时就产生了视角。
1.2两种视角的区别
第一视角法：人保持不动、物体围绕人转动。
主视图为固定视图，俯视图在主视图下边、左视图在主视图右边、右视图在主视图左边、仰视图在主视图上边；
第三视角法：物体保持不动，人围绕物体转动。
主视图为固定视图，俯视图在主视图上边、左视图在主视图左边、右视图在主视图右边、仰视图在主视图下边；
1.3 两种视角法常用区域：
使用第一视角法的国家有：德国、法国、前苏联、中国
使用第三视角法的国家有：英国、美国、日本。
要决：要决：俯视图：从上往下投影，在主视图下方；俯视图（顶视）：从上往下看，在主视图上方
仰视图：从下往上投影，在主视图上方仰视图：从下往上看，在主视图下方
左视图：从左往右投影，在主视图右方右视图：从右往左看，在主视图右方
右视图：从右往左投影，在主视图左方左视图：从左往右看，在主视图左方
制 作：章晋礼审 批：章晋礼日期：2018-7-20第一视角第三视角
第一视角与第三视角区分
惠州市亿能电子有限公司
1.主视图(Front):从物体的正面(前面)观看,所得到的视图. 1.主视图(Front):从物体的正面(前面)观看,所得到的视图.
3.两个相对视图（如左右、俯仰、主后）旋转180度后外边沿可完全重合！ 3.相对视图（如左右、俯仰、主后）旋转180度后外边沿可完全重合！
4.看得到的形状边沿用实线，看不到的用虚线（如相对视图的中间棱线）！ 4.看得到的形状边沿用实线，看不到的用虚线（如相对视图的中间棱线）！
2.其它视图:人不动物动（物体转向人眼,视图皆为投影,视图位置与实物位置——投影方向——相反）.
2.其它视图:人动物不动（人站在哪面看哪面，视图位置与实物位置相同）.后视图：从后(反面)往前(正面)看,在右视图的左边或左视图的右边。
后视图：从后(反面)往前(正面)看,在左视图的左边或右视图的右边。
其它视图也完全相同，但与主视图的位
置正好相反(但后视图可能相同)！
主视图相同: 一般位于
图纸中央或X 与Y 轴交
点处！。
机械制图中第一视角与第三视角的区别
一、常用区域：
使用第一角投影的国家有：中国德国法国前苏联
使用第三角投影的国家有：美国英国日本
二、名称解释：
第三视角法，也称第三象限法，俗称镜面法；
第一视角法，也称第一象限法，俗称投影法；
三、两者区别：
1、第三视角法图与第一视角法图相比就是主视图以外的视图位置相反，看起来更真实点。
2、通俗点：第一角人不动、物体动，简单说就是左视图在右边，右视图在左边。
第三角物体不动、人动；简单说就是左视图在左边，右视图在右边。
第一角还是第三角通常在图纸标题栏中要有标示。
3、具体点：任何物体在空间位置都有八个位置，即所谓视角。
因此就产生了不同的投影视图。
不过只要你熟练掌握了投影规律，两种画法都是一样的。
4、两种画法的识别标志:
第一视角第三视角。
GB是第一视角画法。
我也是到了深圳才开始用第三角画法使用第一角投影的国家有---- 中国德国法国前苏联使用第三角投影的国家有----- 美国英国日本GB和ISO标准一般用第一视角法，日本，台湾等习惯用第三角法。
第三角法俯视图放在主视图上，左视图放在主视图左边，依次类推，与第一角法刚好相反，所以一开始会不大习惯。
因为第三角法视图放的位置与第一角法不一样，特别是大图纸A1、A0，第三角法更合理一点。
第一角投影法:常称欧洲方法或E法.我国机械制图标准中采用的投影法与此相同.第三角投影法:常称美国方法或A法.第三角投影法是假想将物体置于透明的玻璃盒之中,玻璃盒的每一侧面作为投影面,按人(观察者)-面(投影面)-物(机件)的相对位置关系,作正投影所得图形的方法.(见图2-1)在ISO国际标准中第一角投影方法规定用图a所示图形符号表示.第三角投影法规定用图b所示的图形符号表示(见图2-2)第三角投影法三个互相垂直的平面将空间分为八个分角，分别称为第Ⅰ角、第Ⅱ角、第Ⅲ角……，如附图所示。
第一角画法是将机件置于第Ⅰ角内，使机件处于观察者与投影面之间（即保持人→物→面的位置关系）而得到正投影的方法。
我们以前讨论的投影画法都是第一角画法。
第三角画法是将机件置于第Ⅲ角内，使投影面处于观察者与机件之间（即保持人→面→物的位置关系）而得到正投影的方法，如图所示。
从图可以看出，这种画法是把投影面假想成透明的来处理的。
顶视图是从机件的上方往下看所得的视图，把所得的视图就画在机件上方的投影面（水平面）上。
前视图是从机件的前方往后看所得的视图，把所得的视图就画在机件前方的投影面（正平面）上。
如何区分第一视角和第三视角，应该是第一角画法与第三角画法的区别。
四分角的旋转方法，V面不动，H面的前半部分向下旋转与V面下半部分重合，H面的后面部分向上旋转与V面的上半部分重合。
下面是个小例子，希望可以讲的清楚些同一个零件，主视图也相同，分别用第一视角和第三视角表达，发现有什么不同的地方吗？就是左边和右边的视图交换位置了。
