控制工程基础 燕山大学 孔祥东 答案与解答6

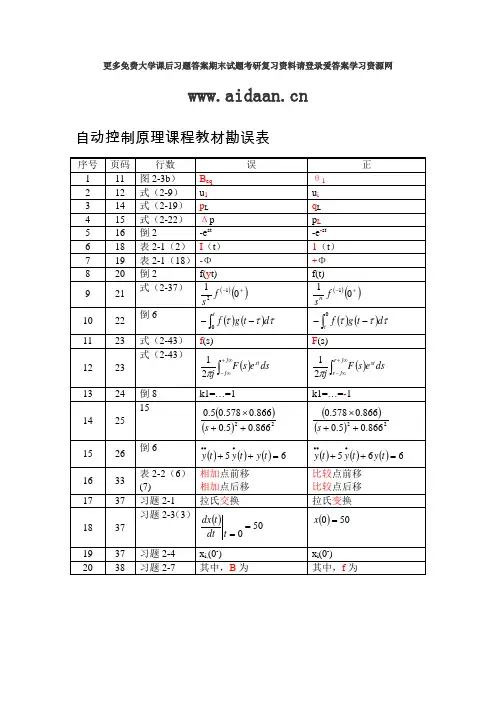

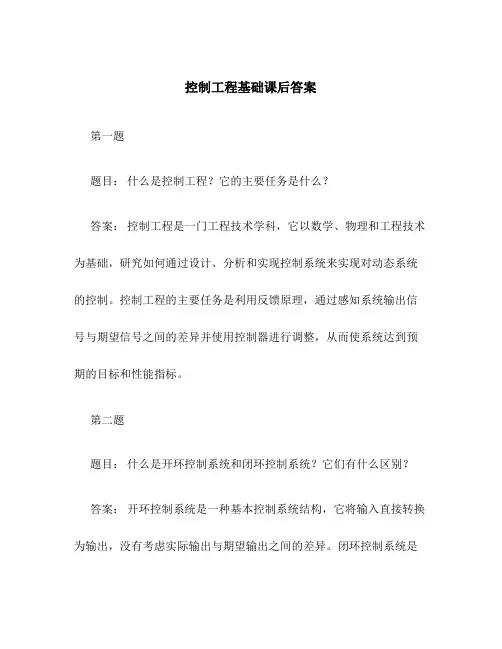

控制工程基础课后答案第一题题目：什么是控制工程？它的主要任务是什么？答案：控制工程是一门工程技术学科，它以数学、物理和工程技术为基础，研究如何通过设计、分析和实现控制系统来实现对动态系统的控制。

控制工程的主要任务是利用反馈原理，通过感知系统输出信号与期望信号之间的差异并使用控制器进行调整，从而使系统达到预期的目标和性能指标。

第二题题目：什么是开环控制系统和闭环控制系统？它们有什么区别？答案：开环控制系统是一种基本控制系统结构，它将输入直接转换为输出，没有考虑实际输出与期望输出之间的差异。

闭环控制系统是在开环控制系统基础上增加了反馈回路，实时监测系统输出，并将实际输出与期望输出进行比较，以校正错误并调整控制器的输出信号。

区别在于开环控制系统没有反馈回路，因此无法纠正系统误差，而闭环控制系统利用反馈回路实现系统的自动校正。

闭环控制系统具有更好的鲁棒性和稳定性，可以使系统在存在不确定性和干扰的情况下仍能达到预期的控制目标。

第三题题目：什么是传递函数？如何将动态系统表示为传递函数？答案：传递函数是用于描述线性时不变系统的数学模型。

它是输出与输入之间关系的比值函数，衡量了系统对输入信号的响应程度。

传递函数可以用于分析和设计控制系统。

将动态系统表示为传递函数需要进行系统的数学建模。

通常，通过对系统的微分方程进行拉普拉斯变换，可以得到系统的传递函数。

拉普拉斯变换将微分方程转换为一个以变量s为复数的函数的代数表达式，其中s表示频域复平面上的复变量。

第四题题目：什么是反馈控制？它在控制系统中起到什么作用？答案：反馈控制是一种控制技术，通过测量系统输出并将其与期望输出进行比较，根据差异调整控制器的输出信号。

反馈控制可以使系统对不确定性和干扰具有鲁棒性，并实现系统的自动校正，使系统能够快速、准确地响应外部变化。

在控制系统中，反馈控制起到了校正系统误差的作用。

通过与期望输出进行比较，反馈控制可以检测到系统偏差，并通过调整控制器的输出信号来纠正这些偏差。

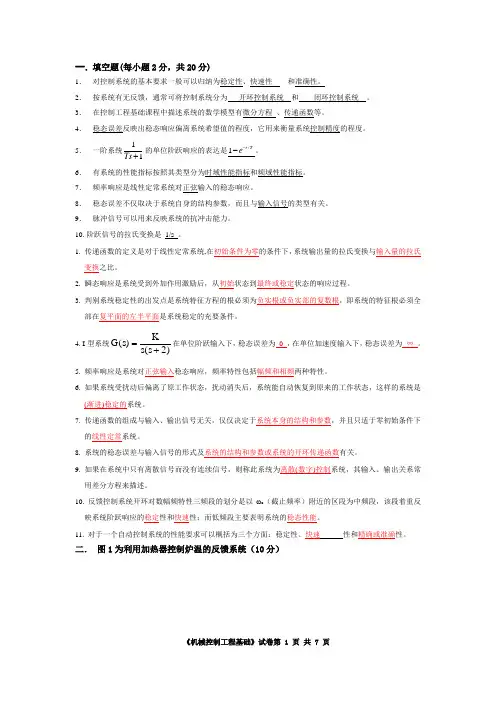

一. 填空题(每小题2分，共20分)1． 对控制系统的基本要求一般可以归纳为稳定性、快速性 和准确性。

2． 按系统有无反馈，通常可将控制系统分为 开环控制系统 和 闭环控制系统 。

3． 在控制工程基础课程中描述系统的数学模型有微分方程 、传递函数等。

4． 稳态误差反映出稳态响应偏离系统希望值的程度，它用来衡量系统控制精度的程度。

5． 一阶系统11Ts +的单位阶跃响应的表达是/1t T e --。

6． 有系统的性能指标按照其类型分为时域性能指标和频域性能指标。

7． 频率响应是线性定常系统对正弦输入的稳态响应。

8． 稳态误差不仅取决于系统自身的结构参数，而且与输入信号的类型有关。

9． 脉冲信号可以用来反映系统的抗冲击能力。

10. 阶跃信号的拉氏变换是 1/s 。

1. 传递函数的定义是对于线性定常系统,在初始条件为零的条件下，系统输出量的拉氏变换与输入量的拉氏变换之比。

2. 瞬态响应是系统受到外加作用激励后，从初始状态到最终或稳定状态的响应过程。

3. 判别系统稳定性的出发点是系统特征方程的根必须为负实根或负实部的复数根，即系统的特征根必须全部在复平面的左半平面是系统稳定的充要条件。

4. I 型系统G s Ks s ()()=+2在单位阶跃输入下，稳态误差为 0 ，在单位加速度输入下，稳态误差为 ∞ 。

5. 频率响应是系统对正弦输入稳态响应，频率特性包括幅频和相频两种特性。

6. 如果系统受扰动后偏离了原工作状态，扰动消失后，系统能自动恢复到原来的工作状态，这样的系统是(渐进)稳定的系统。

7. 传递函数的组成与输入、输出信号无关，仅仅决定于系统本身的结构和参数，并且只适于零初始条件下的线性定常系统。

8. 系统的稳态误差与输入信号的形式及系统的结构和参数或系统的开环传递函数有关。

9. 如果在系统中只有离散信号而没有连续信号，则称此系统为离散(数字)控制系统，其输入、输出关系常用差分方程来描述。

燕山大学试卷密封线共8 页第 1 页三. 画出图1、2的等效函数方框图，并求出传递函数（10分）。

_F i (s )X o (s )k 21k 1+sfF (s )_1ms 2图1图2 通过调节节流阀使p L =1(t)，油缸活塞的直径为d 。

四. 计算题一（10分）K 4s (s +4)_E (s )R (s )C (s )0.2图3某控制系统如图3所示，已知K ＝125，试求： (1) 系统阶次，类型；(2) 开环传递函数，开环放大倍数； (3) 闭环传递函数，闭环零、极点；(4) 自然振荡频率ωn ，阻尼比ζ，阻尼振荡频率ωd ； (5) 调整时间t s (Δ=2%)，最大超调量σp %；(6) 输入信号5)( t r 时，系统的输出终值c (∞)、输出最大值c max ；五. 计算题二（10分）通过过程控制，机器人可以让工具或焊接沿如图4a 所示的预测路线运行。

在图4b 所示的闭环控制系统中，选择最简单的a 、b 、c 的值，使闭环系统沿图4a 所示的运行路线运行时的稳态误差不超过0.05。

100r (t )t10203040R (s )C (s )1s (s +1)(s +2)a bs c /sE (s )_a) b)图4燕山大学试题标准答案院(系): 机械工程学院教研室: 机电控制工程考核课程：控制工程基础07-08 学年季学期开卷涂卡考核专业年级：05机电控制工程1-2班命题教师：高英杰答题教师：高英杰含稳态响应。

3. 什么是相对稳定性？如何描述系统的相对稳定性？相对稳定性是指系统距临界点的稳定性裕度。

一般用相角裕度和幅值裕度来表征。

4. 控制系统综合与校正的实质是什么？在系统校正中，常用的性能指标有哪些？校正的实质就是通过引入校正装置的零、极点，来改变整个系统的零、极点分布，从而改变系统的频率特性或根轨迹的形状，使系统频率特性的低、中、高频段满足希望的性能或使系统的根轨迹穿越希望的闭环主导极点，即使得系统满足希望的动、静态性能指标要求。

科甘£岀J询基班级亦班姓名学号时间燕山大学试卷密封线共8页第1页题号_____________________________________________________ 辿分数一.填空（选择）题（10分，每空0・5分）1.控制论所具有的三个要素有： _________ 、_________ 与_________ O2.反馈控制原理是_____________________ o3.对控制系统的基本要求一般有 _________ 、____________ 、 _________ o4.系统的输出信号对控制作用的影响 _______ =（A）开环有（B）闭环有（C）都没有（D）都有5.一个稳定的系统，在瞬态过程结束后，系统的输出量与__________ 、________ 和 _________ 有关。

6.对数判据是利用__________ 的频率特性来判别_________________ o7.下图所示a, b系统________________ o（A） a稳定、b稳定（B）a稳定、b不稳定（C） a不稳定、b稳定（D） a不稳定、b不稳定&若保持如不变而增大：值，贝!1会使二阶振荡系统的超调量恪________________ 。

9.一阶惯性系统的调整时间与________________ 有关。

10.若系统传递函数的极点和零点都位于s平面的左半部，这种系统称为_______________ o反之, 若系统的传递函数具有位于s平面右半部的极点或零点，则系统称为 ________________ 。

11.自动控制是在没有人直接参与的情况下利用_____________ 使被控对象在一定精度范围内按照___________ 变化。

二.简答题（10分，每题2分）1.动力学系统的数学模型主要包括哪些种类？获取系统的数学模型有哪些方法？2.频率特性的物理意义，频率特性与频率响应有何区别？频率响应是否只包含稳态响应？3.什么是相对稳定性？如何描述系统的相对稳定性？4.控制系统综合与校正的实质是什么？在系统校正中，常用的性能指标有哪些？5.控制系统的时域分析和频域分析各有什么特点？它们之间的联系与区别是什么？燕山大学试卷三. 画出图1. 2的等效函数方框图，并求出传递函数(10分)。

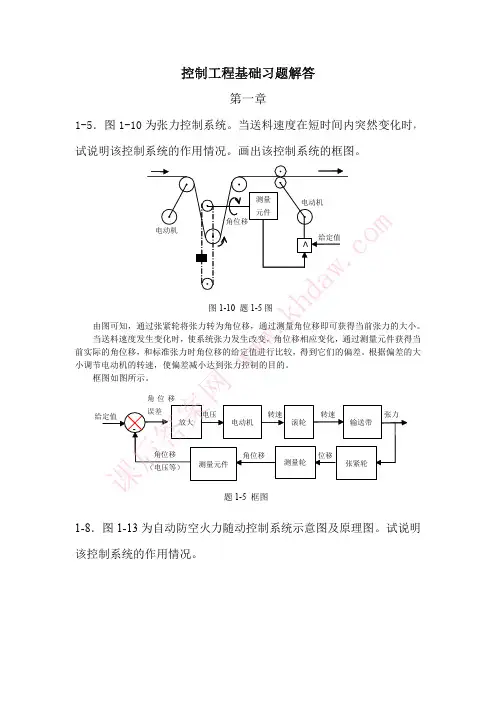

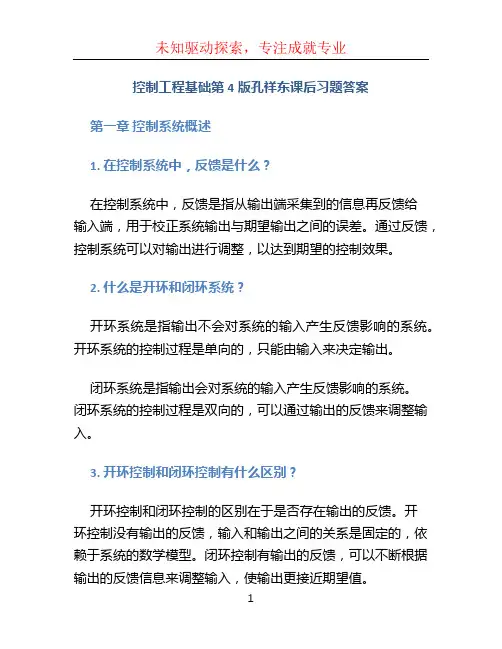

控制工程基础第4版孔祥东课后习题答案第一章控制系统概述1. 在控制系统中，反馈是什么？在控制系统中，反馈是指从输出端采集到的信息再反馈给输入端，用于校正系统输出与期望输出之间的误差。

通过反馈，控制系统可以对输出进行调整，以达到期望的控制效果。

2. 什么是开环和闭环系统？开环系统是指输出不会对系统的输入产生反馈影响的系统。

开环系统的控制过程是单向的，只能由输入来决定输出。

闭环系统是指输出会对系统的输入产生反馈影响的系统。

闭环系统的控制过程是双向的，可以通过输出的反馈来调整输入。

3. 开环控制和闭环控制有什么区别？开环控制和闭环控制的区别在于是否存在输出的反馈。

开环控制没有输出的反馈，输入和输出之间的关系是固定的，依赖于系统的数学模型。

闭环控制有输出的反馈，可以不断根据输出的反馈信息来调整输入，使输出更接近期望值。

开环控制的优点是简单、快速，但容易受到外界干扰的影响，稳定性较差。

闭环控制可以更精确地控制输出，具有较好的稳定性和鲁棒性。

4. 什么是控制对象和控制器？控制对象是指需要控制的物理系统或过程，它是待控制的主体。

控制对象可以是机械系统、电气系统、化工过程等等。

控制器是指用来控制控制对象的设备或算法。

控制器可以根据输入和反馈信息来计算出适当的输出，以实现对控制对象的控制。

5. 什么是开环传递函数和闭环传递函数？开环传递函数是指在开环控制下，从控制器的输入到控制对象输出之间的传递函数关系。

它反映了输入和输出之间的数学关系。

闭环传递函数是指在闭环控制下，从控制器的输入到控制对象输出之间的传递函数关系。

闭环传递函数考虑了输出的反馈，更准确地描述了控制系统的动态特性。

第二章传递函数与系统稳定性1. 什么是传递函数？传递函数是指输入和输出之间的数学关系函数，可以用来描述线性时不变系统的动态特性。

传递函数通常用符号G(s)表示，其中s为复变量。

传递函数可以通过对系统进行数学建模和信号处理等方法得到。

它可以表示系统的频率响应和时域响应等信息。

控制工程基础习题解答第一章1-1．控制论的中心思想是什么？简述其发展过程。

维纳（N.Wiener）在“控制论——关于在动物和机器中控制和通讯的科学”中提出了控制论所具有的信息、反馈与控制三个要素，这就是控制论的中心思想控制论的发展经历了控制论的起步、经典控制理论发展和成熟、现代控制理论的发展、大系统理论和智能控制理论的发展等阶段。

具体表现为：1．1765年瓦特（Jams Watt）发明了蒸汽机，1788年发明了蒸汽机离心式飞球调速器，2．1868年麦克斯威尔（J.C.Maxwell）发表“论调速器”文章；从理论上加以提高，并首先提出了“反馈控制”的概念；3．劳斯（E.J.Routh）等提出了有关线性系统稳定性的判据4．20世纪30年代奈奎斯特（H.Nyquist）的稳定性判据，伯德（H.W.Bode）的负反馈放大器；5．二次世界大仗期间不断改进的飞机、火炮及雷达等，工业生产自动化程度也得到提高；6．1948年维纳（N.Wiener）通过研究火炮自动控制系统，发表了著名的“控制论—关于在动物和机器中控制和通讯的科学”一文，奠定了控制论这门学科的基础，提出了控制论所具有的信息、反馈与控制三要素；7．1954年钱学森发表“工程控制论”8．50年代末开始由于技术的进步和发展需要，并随着计算机技术的快速发展，使得现代控制理论发展很快，并逐渐形成了一些体系和新的分支。

9．当前现代控制理论正向智能化方向发展，同时正向非工程领域扩展（如生物系统、医学系统、经济系统、社会系统等），1-2．试述控制系统的工作原理。

控制系统就是使系统中的某些参量能按照要求保持恒定或按一定规律变化。

它可分为人工控制系统（一般为开环控制系统）和自动控制系统（反馈控制系统）。

人工控制系统就是由人来对参量进行控制和调整的系统。

自动控制系统就是能根据要求自动控制和调整参量的系统，系统在受到干扰时还能自动保持正确的输出。

它们的基本工作原理就是测量输出、求出偏差、再用偏差去纠正偏差。

一、填空题（每题1分，共15分）1、对于自动控制系统的性能要求可以概括为三个方面，即： 、 和 ，其中最基本的要求是 。

2、若某单位负反馈控制系统的前向传递函数为()G s ，则该系统的开环传递函数为 。

3、能表达控制系统各变量之间关系的数学表达式或表示方法，叫系统的数学模型，在古典控制理论中系统数学模型有 、 等。

4、判断一个闭环线性控制系统是否稳定，可采用 、 、 等方法。

5、自动控制系统有两种基本控制方式，当控制装置与受控对象之间只有顺向作用而无反向联系时，称为 ；当控制装置与受控对象之间不但有顺向作用而且还有反向联系时，称为 。

6、设系统的开环传递函数为12(1)(1)K s T s T s ++，则其开环幅频特性为 ，相频特性为 。

7、最小相位系统是指。

二、选择题（每题2分，共20分）1、关于奈氏判据及其辅助函数 F(s)= 1 + G(s)H(s)，错误的说法是( )A 、 F(s)的零点就是开环传递函数的极点B 、 F(s)的极点就是开环传递函数的极点C 、 F(s)的零点数与极点数相同D 、 F(s)的零点就是闭环传递函数的极点2、已知负反馈系统的开环传递函数为221()6100s G s s s +=++，则该系统的闭环特征方程为 ( )。

A 、261000s s ++= B 、2(6100)(21)0s s s ++++=C 、2610010s s +++= D 、与是否为单位反馈系统有关3、一阶系统的闭环极点越靠近S 平面原点，则 ( ) 。

A 、准确度越高B 、准确度越低C 、响应速度越快D 、响应速度越慢 4、已知系统的开环传递函数为100(0.11)(5)s s ++，则该系统的开环增益为 ( )。

A 、 100 B 、1000 C 、20 D 、不能确定 5、若两个系统的根轨迹相同，则有相同的：A 、闭环零点和极点B 、开环零点C 、闭环极点D 、阶跃响应6、下列串联校正装置的传递函数中，能在1c ω=处提供最大相位超前角的是 ( )。

第一章概论本章要求学生了解控制系统的基本概念、研究对象及任务，了解系统的信息传递、反馈和反馈控制的概念及控制系统的分类，开环控制与闭环控制的区别；闭环控制系统的基本原理和组成环节。

学会将简单系统原理图抽象成职能方块图。

例1 例图1-1a 为晶体管直流稳压电源电路图。

试画出其系统方块图。

例图1-1a 晶体管稳压电源电路图解：在抽象出闭环系统方块图时，首先要抓住比较点，搞清比较的是什么量；对于恒值系统，要明确基准是什么量；还应当清楚输入和输出量是什么。

对于本题，可画出方块图如例图1-1b。

例图1-1b 晶体管稳压电源方块图本题直流稳压电源的基准是稳压管的电压，输出电压通过R和4R分压后与稳压管的电3压U比较，如果输出电压偏高，则经3R和4R分压后电压也偏高，使与之相连的晶体管基极w电流增大，集电极电流随之增大，降在R两端的电压也相应增加，于是输出电压相应减小。

c反之，如果输出电压偏低，则通过类似的过程使输出电压增大，以达到稳压的作用。

例2 例图1-2a为一种简单液压系统工作原理图。

其中，X为输入位移，Y为输出位移，试画出该系统的职能方块图。

解：该系统是一种阀控液压油缸。

当阀向左移动时，高压油从左端进入动力油缸，推动动力活塞向右移动；当阀向右移动时，高压油则从右端进入动力油缸，推动动力活塞向左移动；当阀的位置居中时，动力活塞也就停止移动。

因此，阀的位移，即B点的位移是该系统的比较点。

当X向左时,B点亦向左，而高压油使Y向右，将B点拉回到原来的中点，堵住了高压油，Y的运动也随之停下；当X向右时,其运动完全类似，只是运动方向相反。

由此可画出如例图1-2b的职能方块图。

例图1-2a 简单液压系统例图1-2b 职能方块图1．在给出的几种答案里，选择出正确的答案。

（1）以同等精度元件组成的开环系统和闭环系统，其精度比较为_______ （A ）开环高； （B ）闭环高； （C ）相差不多； （D ）一样高。

（2）系统的输出信号对控制作用的影响 （A ）开环有； （B ）闭环有； (C ）都没有； （D ）都有。

第二章2.1求下列函数的拉氏变换 （1）s s s s F 232)(23++=（2）4310)(2+-=s s s F （3）1)(!)(+-=n a s n s F （4）36)2(6)(2++=s s F（5） 22222)()(a s a s s F +-= （6）)14(21)(2s s s s F ++= （7）521)(+-=s s F 2.2 （1）由终值定理：10)(lim )(lim )(0===∞→∞→s t s sF t f f （2）11010)1(10)(+-=+=s s s s s F 由拉斯反变换：t e s F L t f ---==1010)]([)(1 所以 10)(lim =∞→t f t2.3（1）0)2()(lim )(lim )0(2=+===∞→→s ss sF t f f s t )0()0()()()](['2''0''f sf s F s dt e t f t f L st --==-+∞⎰)0()0()(lim )(lim'2''0f sf s F s dt e t f s st s --=+∞→-+∞+∞→⎰1)2()(lim )0(222'=+==+∞→s s s F s f s (2)2)2(1)(+=s s F , t te s F L t f 21)]([)(--==∴ ,0)0(2)(22'=-=--f te et f tt又，1)0('=∴f2.4解：dt e t f e t f L s F st s--⎰-==22)(11)]([)(⎰⎰------+-=2121021111dt e e dt e e sts sts)11(11)11(11222s s s s se s e s e e s s e -------+--=22)1(111s s e s e ---∙-=2.5求下列函数的拉氏反变换（1）t t f 2sin 21)(= （2）t e t t f -=361)(（3）t t e e t f 32321)(+-=- （4）t t e e t f 235352)(+=-（5）t e t e t f t t 3sin 313cos 2)(22--+= （6）t t t e e te t f 222)(----+-=2.6（1）0)()()(22=--dtt y d m t ky t f（2）0)()()(222121=-+-dt t y d m t y k k k k t f2.7（1）14312)(23++++=s s s s s G（2）210)(22++=-s s e s G s2.8 解 水的流量Q1由调节控制阀的开度控制，流出量Q2则根据需要可通过负载阀来改变，被调量H 反映了。
