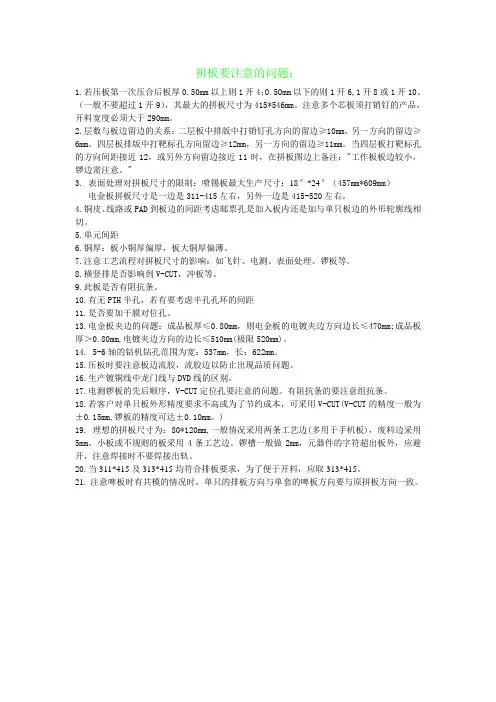

拼板要注意的问题：1.若压板第一次压合后板厚0.50mm以上则1开4；0.50mm以下的则1开6,1开8或1开10。
（一般不要超过1开9），其最大的拼板尺寸为415*546mm。
注意多个芯板须打销钉的产品，开料宽度必须大于290mm。
2.层数与板边留边的关系：二层板中排版中打销钉孔方向的留边≥10mm，另一方向的留边≥6mm。
四层板排版中打靶标孔方向留边≥12mm，另一方向的留边≥11mm。
当四层板打靶标孔的方向间距接近12，或另外方向留边接近11时，在拼板图边上备注："工作板板边较小，锣边需注意。
"3.表面处理对拼板尺寸的限制：喷锡板最大生产尺寸：18″*24″（457mm*609mm）电金板拼板尺寸是一边是311-415左右，另外一边是415-520左右。
4.铜皮、线路或PAD到板边的间距考虑邮票孔是加入板内还是加与单只板边的外形轮廓线相切。
5.单元间距6.铜厚：板小铜厚偏厚，板大铜厚偏薄。
7.注意工艺流程对拼板尺寸的影响：如飞针、电测、表面处理、锣板等。
8.横竖排是否影响到V-CUT，冲板等。
9.此板是否有阻抗条。
10.有无PTH半孔，若有要考虑半孔孔环的间距11.是否要加干膜对位孔。
13.电金板夹边的问题：成品板厚≤0.80mm，则电金板的电镀夹边方向边长≤470mm;成品板厚＞0.80mm,电镀夹边方向的边长≤510mm(极限520mm)。
14. 5-6轴的钻机钻孔范围为宽：537mm，长：622mm。
15.压板时要注意板边流胶，流胶边以防止出现品质问题。
16.生产镀铜线中龙门线与DVD线的区别。
17.电测锣板的先后顺序，V-CUT定位孔要注意的问题。
有阻抗条的要注意组抗条。
18.若客户对单只板外形精度要求不高或为了节约成本，可采用V-CUT(V-CUT的精度一般为±0.15mm,锣板的精度可达±0.10mm。
)19.理想的拼板尺寸为：80*120mm,一般情况采用两条工艺边(多用于手机板)，废料边采用5mm。
PCB拼板尺寸设计PCB（Printed Circuit Board）拼板尺寸设计是指将多个电路板（PCB）组合在一起形成一个整体，以便进一步加工和安装。
拼板设计的尺寸在电路板制造和组装过程中起到至关重要的作用，它不仅影响到电路板的生产效率和性能，还直接关系到成本和产品准确性。
下面将详细介绍PCB拼板尺寸设计的相关内容。
1.PCB拼板尺寸设计的目标PCB拼板尺寸设计的主要目标是提高生产效率和降低成本。
通过合理设计拼板尺寸，可以最大限度地提高PCB制造效率，减少材料浪费和人工操作时间。
此外，拼板尺寸设计还应考虑到PCB在组装过程中的自动化要求，以便实现自动排版和组装，减少人工干预，提高生产效率。
2.PCB拼板尺寸设计的原则（1）合理利用PCB板材尺寸：在进行PCB拼板尺寸设计时，应考虑到PCB板材的尺寸，合理安排每个PCB的布局，以最大限度地利用板材面积，并减少材料浪费。
（2）避免影响生产效率的因素：在进行PCB拼板尺寸设计时，应避免过度密集或不规则的PCB布局，以免影响焊接和组装的过程。
同时，应注意防止PCB之间发生短路现象，确保电路隔离。
（3）考虑总体机械尺寸：在进行PCB拼版尺寸设计时，应考虑到整个产品的总体机械尺寸和组装要求，确保组装后的PCB可以完全适应产品结构，并满足总体性能和可靠性要求。
（4）考虑到导热要求：对于导热要求较高的PCB设计，应根据导热要求进行合理的拼板尺寸设计，以确保导热效果和散热性能。
3.PCB拼板尺寸设计的步骤（1）确定每个PCB的尺寸和布局：根据电路的功能和布局要求，确定每个PCB板的尺寸和位置。
在确定尺寸和布局时，应考虑到相邻PCB之间的电路连接、信号传输和热量传导等因素。
（2）制定拼板的排列策略：根据总体机械尺寸和设计要求，制定拼板的排列策略，确定每个PCB在整体拼板中的位置和方向。
排列策略应考虑到拼板的效率、热量分布和组装要求等因素。
（3）确定拼板尺寸：根据每个PCB板的尺寸和布局，确定拼板的尺寸。
PCB生产拼板尺寸设计PCB（Printed Circuit Board，印刷电路板）生产中，拼板尺寸的设计是至关重要的一步。
拼板是将多块PCB板安装在一个大尺寸的板材上，然后一次性加工，以提高生产效率和降低成本。
在进行拼板尺寸设计时，需要考虑以下几个因素：1.PCB板的尺寸：根据项目需求确定每块PCB板的尺寸。
通常情况下，设计师会将所有需要加工的PCB板进行排列，并尽可能利用整个拼板尺寸。
拼板尺寸太小，则可能导致排不下所有PCB板或需要使用多块拼板，增加了生产成本和时间。
因此，在设计拼板尺寸时，需要准确计算每块PCB板的尺寸，以确保能够合理利用拼板的空间。
2.安全边距：拼板尺寸设计时，需要考虑每个PCB板之间的安全边距，以防止设备加工时PCB之间的相互影响。
通常，安全边距的设计根据设备的要求和PCB板的尺寸来确定，以保证在加工过程中不会产生误差或损坏。
3.制造容差：在拼板尺寸设计过程中，还需要考虑制造容差。
制造容差是指在生产过程中产生的尺寸误差。
为了确保PCB板的正常工作，需要留出足够的空间，以容纳制造容差。
通常，制造容差会根据PCB的尺寸、材料和生产工艺来决定。
4.PCB板间的间距：拼板尺寸设计时，还需要确定PCB板之间的间距。
间距的设计取决于排线的设计要求、PCB板的厚度、PCB板的层数等。
过小的间距可能导致排线困难或短路问题，而过大的间距则可能浪费空间，增加成本。
5.考虑生产工艺：在进行拼板尺寸设计时，还需要考虑生产工艺。
这包括设备的最大工作面积、最大切割面积、焊接设备的限制等。
设计师需要了解生产商的工艺要求，并在设计拼板尺寸时遵循这些要求，以确保生产的可行性和质量。
6.研究并选择合适的拼板方式：在进行拼板尺寸设计时，可以研究并选择适合的拼板方式。
常见的拼板方式有直角排列、旋转排列和矩阵排列等。
这些不同的拼板方式可以根据实际情况来选择，以提高生产效率和减少生产成本。
总之，PCB生产拼板尺寸的设计是一个复杂而关键的过程。
