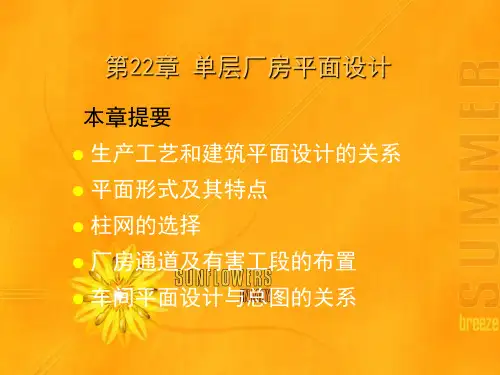

第22章 单层厂房平面设计

第22章 单层厂房平面设计

其手段主要是采用扩大柱网。 采用扩大柱网具有以下优点： ①提高厂房的通用性 ②工艺布置比较灵活 ④加快施工速度 图14-10 图14-11 表14-2
③可扩大生产面积 图14-9
22.3 柱网的选择
常用经济柱网：（柱距×跨度） 无吊车或起重量Q≤50kN： 6×18m 6×24m 12×18m 12×24m 桥式吊车，起重量Q=50～500kN： 6×18m 6×24m 6×30m 6×36m 12×18m 12×24m 12×30m

22.2 平面形式及其特点
1．直线式

原材料由厂房一端进入，加工后成品由厂 房的另一端运出。图14-3(a) 直线式的特点是结构构造简单、造价低， 天然采光和自然通风都比较容易解决。但 当跨数少时多呈长条状，外墙面积增多。

22.2 平面形式及其特点
2．往复式

原材料由厂房的一端进入，产品由同一 端运出。 图14-3(b)(c) 往复式的特点是工段之间联系紧密，运 输线路和工程管线距离较短，形状规整、 占地少。
22.5 车间平面设计与总图的关系

在寒冷地区，厂房主要应考虑保温节能。 厂房的长轴应平行于冬季主导风向，在 朝向冬季主导风的墙上尽可能减少门窗 面积，以减少热损耗。图14-15
22.5 车间平面设计与总图的关系
（三）气候的影响

日照、风向、温度对厂房的平面设计有 一定的影响。由于寒冷地区和炎热地区 的气候有很大差别，因此对厂房平面设 计的要求是不同的。
22.，由于日照强，温度较 高，厂房主要应解决防暑降温的问题，因 此为使厂房具有良好的自然通风，降低室 内温度，除围护结构、平面形式要有利于 通风外，厂房的长轴应与夏季主导风向垂 直或者大于45°，充分利用纵墙门窗、天 窗、组织好通风。图14-15

《房屋建筑学》厂房平面设计

《房屋建筑学》厂房平面设计

②扩大柱网能扩大生产面积，有效提高厂房利用率， 节约用地，减少柱基础土石方工程量； 小柱子多，柱子本身占用的面积多—每一个柱子 周围都有一块不好利用的面积。 机械工业中，柱网由6×12扩至12×18，节省面 积达9％；纺织工业中，柱网由9×12扩至12×18、 18×18 、 12×24 ，分别节省面4.5%、9%、10%。 ③扩大柱网有利于大型设备的布置和产品的运输； ④扩大柱网能加快建设速度； ⑤扩大柱网能提高吊车的服务范围
第四节、生活间、行政管理及生活福利设施
一、生活间的组成 1、生产卫生用室：包括浴室、厕所、存衣室、盥洗室等 ， 我国卫生部主编的《工业企业设计卫生标准》（TJ36—79）， 将一般工业企业按卫生特征分为四级，每一级都有它最基本 的生产卫生用房。 2、生活卫生用室：包括休息室、孕妇休息室、女工卫生室、 吸烟室、厕所、饮水间、小吃部、保健室等。厕所内的大小 便器按规范和有关规定计算。浴室、盥洗室、厕所的设计计 算人数按最大班工人总数的93%计算。 3、行政办公室：包括党、政、工、团办公室及会议室、值 班室、计划调度室等。 4、生产辅助用室：包括工具室、材料库、计量室等。
2、跨度相垂直布置
适用于垂直式的生产工艺流程 特点： ①工艺流程紧凑，零部件至总装配车间的运输 路线短捷； ②在跨度垂交处结构、构造复杂，施工麻烦。
3、不同平面形式的厂房造价比
建筑经济角度：近于方形或方形的平面较优越 平面形式比较
不同平面形状的厂房造价比较
方形或近方形厂房的性价比较好
（二）L形、П形、Щ形平面
2、构件的组成
（1）承重结构：墙承重结构和骨架承重结构 A、横向排架：基础、柱、屋架（屋面梁）； B、纵向连系构件：基础梁、连系梁、圈梁、吊车梁； C、支撑系统：屋架支撑、柱间支撑； （2）围护结构：外墙、屋顶、地面、门窗、天窗； （3）其它：如散水、地沟（明沟或暗沟）、坡道、吊 车梯、隔断、作业梯、检修梯、户外消防梯等。

第二篇第02章单层厂房平面设计课件(共30张PPT)《房屋构造与识图(构造)》(哈工大版)

第二篇第02章单层厂房平面设计课件(共30张PPT)《房屋构造与识图(构造)》(哈工大版)
厂房跨度与桥式吊车的跨度应满足以下关系:L=Lk+2e=Lk+2×(h-ac+Cb+B) 。这是
为了保证桥式吊车在跨度方向运行的安全，以及必要的检修净空所需的必要条件。
2.3 单层厂房平面形式Leabharlann 2.3.1 影响厂房平面形式的因素
1)厂房在总平面图中的位置，拟建厂房地段的形状、大小，地形、地貌。 2)生产工艺流程。 3)厂房的生产规模及生产特征。 4)运输工具的类型。 5)厂房结构类型。 6)地区气象条件。
第二章 单层厂房平面设计
第二章 单层厂房平面设计
厂房的平面、剖面和立面设计是不可分割的整体，设计时必须统一考虑，在设计 平面的同时应考虑剖面和立面的设计问题，但为叙述方便并考虑设计的先后顺序，现 分项叙述。
2.1 总平面设计对平面设计的影响
一般厂区的建筑设计应从总平面设计开始，根据生产工艺的流程、原料及成品运 输、防火、气象、地形、地质、环保卫生等条件来进行设计。总平面图中要确定建筑 物的平面尺寸，建筑物与建筑物、构筑物之间的平面及空间关系：合理组织人流、贷 流、设置厂内道路，要保证日常生产时交通运输，也要满足消防要求，要进行厂区竖 向设计，如室内外地面标高、道路标高、排水坡度、填挖土方工程等：还要考虑气候 环境的影响和厂区室内外的环境设计。因此，厂房平面设计是在总平面设计的规定和 影响下进行的，主要表现在人物流组织、地形和气候等方面. 2.1.1 厂区人流、货流组织对平面设计的影响
在满足生产工艺的基础上，厂房建筑设计应使厂房平面形式规整、合 理、简洁，以便尽量减少占地面积，节能，简化构造处理。厂房的建筑参数 应符
合《厂房建筑模数协调标准》，使构件的生产预制满足工业化生产的要求，选择技 术先进和经济合理的柱网使厂房具有较大的通用性。要使厂房平面达到适用、经 济、合理，需要工艺和建筑设计人员密切合作，才能做到。 2.2.1 生产工艺流程的影响

单层厂房平面设计PPT文档37页

单层厂房平面设计PPT文档37页
单层厂房平面设计
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐 观是成 功的第 三要素 。
39、没有不老的誓言，没有不变的承 诺，踏 上旅途 ，义无 反顾。 40、对时间的价值没有没有深切认识 的人， 决不会 坚韧勤 勉。
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
45、自己的饭量自己知道。——苏联

单层厂房施工平面图

单层厂房施工平面图

M-1
单层工业厂房南立面图
C-1
三、工业厂房剖面图
单层厂房剖面图
四、厂房施工图详图
详图1表示大门坡道处的排水做法 详图 表示大门坡道处的排水做法 详图7表示天沟的做法 详图7表示天沟的做法
详图5表示端柱与山பைடு நூலகம்的关系 详图 表示端柱与山墙的关系

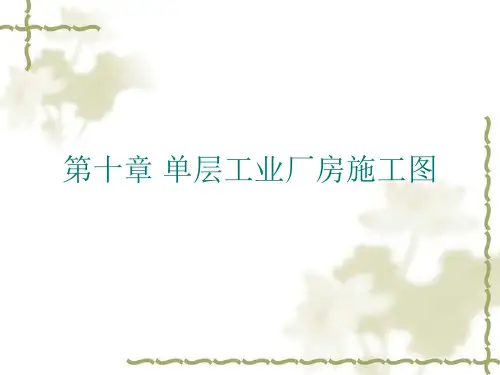

第十章 单层工业厂房施工图
第十章 工业厂房建筑施工图
工业厂房建筑施工图与民用建筑建筑施工图在图示原理和图示方法上基本相同 工业厂房建筑施工图与民用建筑建筑施工图在图示原理和图示方法上基本相同
下排窗
一、工业厂房平面图
消防梯或屋面检修 梯
上排窗
单层工业厂房平面图
C-2
二、工业厂房立面图
单层工业厂房西立面图

单层厂房平面设计课件

单层厂房平面设计课件
第十四章 单层厂房平面设计
一、厂房平面设计的要求
1、首先满足生产工艺的要求，同时在设计中应使厂 房平面形式规整、合理、简单以便减少占地面积、节能和 简化构造处理；
2、厂房的建筑参数应符合《厂房建筑模数协调标 准》，使构件的生产满足工业化生产的要求；
3、选择技术先进和经济合理的柱网使厂 房具有较大的通用性；
生产工艺是工业建筑设计的依据
二、平面形式及其特点
1、影响厂房平面轮廓形式的因素： （1）生产工艺流程的影响
A、直线布置 B、平行布置 C、垂直布置 （2）生产状况的影响； （3）生产设备布置的影响；
2、厂房平面轮廓形式 矩形、方形、L形、П形、Щ形等；
三、柱网的选择
1、 柱网的设计要求： （1）满足生产工艺提出的要求 （2）遵守《厂房建筑模数协调标准》 （3）调整和统一柱网 （4）尽量扩大柱网，提高厂房的通用性
（四）通风天窗的选择
有矩形通风天窗和下沉式通风天窗两种。 （1）矩形通风天窗 带挡风板的矩形天窗称矩形通风天窗
（2）下沉式通风天窗
第十七章 单层厂房立面
一、影响厂房立面处理的因素 1、使用功能的影响 2、结构材料的影响 3、环境和气候的影响
二、厂房的立面设计
（一）墙面划分 墙面划分手法：垂直划分、水平划分、混合划分
2、柱网概念
柱距
柱网实例
3、柱网尺寸的确定
（1）跨度尺寸的确定 ①凡跨度等于或小于18m时应采用3m倍数(30M 数列)； 即: 9m, 12m, 15m, 18m ②大于18m时应采用6m倍数(60M数列)； 即: 18m, 24m, 30m, 36m ③除工艺布置上有特殊要求外,一般不采用21m, 27m和33m等跨度尺寸
H7 — 小车顶面到屋架下弦底面之间的安全净空尺寸（mm）。

单层厂房设计图文并茂 精品

单层厂房设计图文并茂 精品

单层厂房设计图文并茂第4章单层厂房设计车间平面布置示例厂房剖面图4.1计算简图本车间为机修车间，工艺无特殊要求，结构布置均匀，荷载分布均匀，故可以从整个房中选择具有代表性的排架作为计算单元，如图所示计算单元宽度为 6.0B m =。

由设计资料可知柱顶标高m 9.11，轨顶标高为m 5.9，设室内地面至基础顶面的距离为0.50m ，则计算简图和吊车梁的高度求总高度H=11.9+0.5=12.4m 根据建筑剖面及其构造，确定厂房计算简图如图所示其，下柱高l 8.1m 0.5m 8.6m H =+=，上柱高u 12.4m-8.6m 3.8m H ==柱截面几何参数参数 柱号截面尺寸/mm面积2/mm惯性矩 4/mm自重/(/)kN mA ,C 上柱 ⨯矩400400 51.610⨯ 821.310⨯4.0下柱Ⅰ400900100150⨯⨯⨯ 51.87510⨯ 8195.3810⨯ 4.69B上柱 600⨯矩4005104.2⨯ 81072⨯ 0.6下柱I1501001000400⨯⨯⨯510975.1⨯ 81034.256⨯4.944.2荷载的计算4.2.1恒载（1）屋面恒载：两毡三油防水层： 20.35/kN m20mm 厚水泥砂浆找平层： 3220/0.020.40/kN m m kN m ⨯=100mm 厚水泥砾石保温层：325/0.10.50/kN m m kN m ⨯=一毡两油隔气层： 20.05/kN m20mm 厚水泥砂浆找平层： 3220/0.020.40/kN m m kN m ⨯=预应力混凝土屋面板： 21.4/kN m 屋盖钢支撑： 20.05/kN m合计： 23.15/kN m 屋架自重YWJA —24AB 跨 1.2×(106＋26.9＋5.94×2)KN=173.7 KN/榀 BC 跨 1.2×106KN=127.2 KN/榀 天沟板 1.2×2.02=2.424 KN/m故作用于AB 跨两端柱顶的屋盖结构自重为11(0.5173.70.5618 3.15 1.2 2.4246)kN=305.51KNA BA G G ==⨯+⨯⨯⨯⨯+⨯作用于BC 跨两端柱顶的屋盖结构自重为11(0.5127.20.5618 3.15 1.2 2.4246)282.26C BC G G KN KN==⨯+⨯⨯⨯⨯+⨯=(2)柱自重重力荷载设计值：A 、C 柱：上柱：44 1.24m 3.8m 18.24A C G G kN kN ==⨯⨯= 下柱：55 1.2 4.69m 8.6m 48.40A C G G kN kN ==⨯⨯=B 柱: 上柱：4 1.26m 3.8m 27.36B G kN kN =⨯⨯= 下柱：5 1.2 4.94m 8.6m 50.98B G kN kN =⨯⨯= （3）吊车梁及轨道自重AB 跨： 3 1.2(44.21/6)60.24G kN kN m m kN =⨯+⨯= BC 跨： 3 1.2(44.21/6)60.24G kN kN m m kN =⨯+⨯= 各恒载作用位置如图所示。

某地单层钢结构厂房建筑图（含说明）

某地单层钢结构厂房建筑图（含说明）
纸面石膏板榉木板拼花M1521C1821C3621C1821C1821C1821M1833C1821C1821C1821一层平面图1:150机修2#楼梯设备值班室车 间钢洞门柱-0.200M1521C3621C3621C3621C3621钢洞门柱M3633C361212M1521M1021%%p0.000C3621钢洞门柱AC3621C3621C3621C3621钢洞门柱M3633C3618C3621C3621C3621C3021C3021C3621C3021C3021C1821C1821（余同）坡道做法见2000浙J37更衣室1#楼梯散水做法见2000浙J37（余同）钢洞门柱M1521C3621M1521C3621C3621C3621钢洞门柱M3639-0.200C3621C3621C3621C3621C3621C3621钢洞门柱C3621C3621C3621C3621钢洞门柱M3633AC3621C3621C3621C3621C3621C3621N1:150屋面图平面图6.7%7.180C3012车间主任办公室M1521M1521M1021M1021C1212C1212C12123.300%%c100落水管(余同)夹层平面图实验室办公室2#楼梯1:150车 间 上 空C3012C3012C3012M1021M1021M1021C1212C1212C1212C1212办公室办公室1#楼梯C3012C30121.200签 名专 业日 期131311未盖施工图出图专用章及负责人章本图纸无效%%p0.000-0.2003.3001.2004.000签会9.050-0.200%%p0.000栏轴~ 轴立面图1:150轴~ 轴立面图1:150结 构建 筑电 气给排水4.0003.3009.050弱 电暖 通工 艺AG未盖施工图出图专用章及负责人章本图纸无效签会栏电 气签 名结 构给排水专 业建 筑日
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上一张 下一张 主 页 退 出
2、柱距尺寸的确定
根据《厂房建筑模数协调标准》规定： ①柱距采用扩大模数60M数列； 即: 6m, 12m； 抗风柱柱距宜采用扩大模数15M数列。
上一张 下一张 主 页
退 出
3、在我国建筑实践中常用的柱 网尺寸
①在有起重量不大于5T的悬挂式吊车和无 吊车的厂房为： 6×18m，6×24m，12×18m，12×24m， ②在有桥式吊车的厂房中，起重量大于50T 时为： 6×18m，6×24m，6×30m，6×36m， 12×18m ， 12×24m ， 12×30m ， 12×36m
子→柱位→图上要布置定位轴线， 在纵 横定位轴线相交处设置柱子，柱子在平 面上所形成的的网格称之为柱网。
上一张 下一张 主 页
退 出
柱网的设计要求：
1、满足生产工艺提出的要求 2、遵守《厂房建筑模数协调标准》 3、调整和统一柱网 4、尽量扩大柱网，提高厂房的通用性
上一张 下一张 主 页
退 出
扩大柱网的好处：

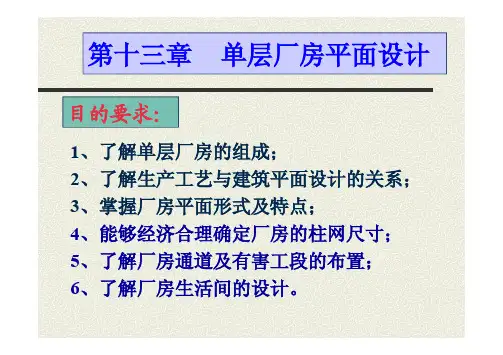

第二节 单层厂房平面设计
目的要求： 1、使学生了解生产工艺与建筑平面设 计的关系； 2、掌握厂房平面形式及特点； 3、能够经济合理确定厂房的柱网尺寸。 教学内容：
上一张 下一张 主 页
退 出
单层厂房的组成
1、房屋的组成 A、生产工段 B、辅助 C、库房部分 D、行政办公生活用房
单层厂房的组成
2、构件的组成 A、横向排架：基础、柱、屋架（屋面梁） B、纵向连系构件：基础梁、连系梁、圈 梁、吊车梁； C、支撑系统：屋架支撑、柱间支撑； 3、围护结构 外墙、屋顶、地面、门窗、天窗
上一张 下一张 主 页 退 出
3、在我国建筑实践中常用的柱 网尺寸
③ 经 过 经 济 比 较 ， 也 可 选 用 6×9m ， 6×12m，6×15m，6×21m,6×27m ④砖木结构常用 3m, 3.6m, 4m柱距 一般来说:不管有无吊车,18m和24m两 个跨度适应性较强
上一张 下一张 主 页
上一张 下一张 主 页
退 出
（一）矩形平面
跨度平行布置： 适用于直线式的生产工艺流程和往复式 的生产工艺流程
上一张 下一张 主 页
退 出
特点：
①各段之间靠得较紧，运输路线短捷，工 艺联系紧密，工程管线较短； ②形式规整,占地面积少； ③结构构造简单,造价低,施工快； ④室内采光通风容易解决。
上一张 下一张 主 页
① 设备大小 ② 设备布置方式 ③ 交通运输所需空间 ④生产操作及检修所需空间
上一张 下一张 主 页
退 出
根据《厂房建筑模数协调标准》规定：
①凡跨度等于或小于18m时应采用3m倍数 (30M数列)； 即: 9m, 12m, 15m, 18m ②大于18m时应采用6m倍数(60M数列)； 即: 18m, 24m, 30m, 36m ③除工艺布置上有特殊要求外,一般不采 用21m, 27m和33m等跨度尺寸
L形、П形、Щ形平面的特点： ①厂房各部宽度不大，厂房周长较长，可 在较长的外墙上设置门窗，室内采光通 风条件好； ②纵横跨垂交,要垂交处构件类型增多,构造 复杂，需设防震缝； ③外墙长度较长，造价及维修费用较高， 室内各种工程管线较长。
上一张 下一张 主 页 退 出
三、柱网的选择
柱网的概ห้องสมุดไป่ตู้：在厂房中，支承屋顶 →柱
退 出
跨度相垂直布置：
适用于垂直式的生产工艺流程 特点： ①工艺流程紧凑，零部件至总装配车间 的运输路线短捷； ②在跨度垂交处结构、构造复杂，施工 麻烦。
上一张 下一张 主 页
退 出
不同平面形式的厂房造价比：
从建筑经济角度看：近于方形或方形 的平面较优越
上一张 下一张 主 页
退 出
（二）L形、П形、Щ形平面
①扩大柱网能提高厂房的通用性 ②扩大柱网能扩大生产面积，节约用地 ③扩大柱网能加快建设速度 ④扩大柱网能提高吊车的服务范围
上一张 下一张 主 页
退 出
（一）柱网尺寸的确定
1、跨度尺寸的确定 A、生产设备的大小及布置 B、车间内部通道 C、《厂房建筑模数协调标准》的要求
上一张 下一张 主 页
退 出
工艺设计中应考虑如下因素：
一、生产工艺和建筑平面设计 的关系
1、生产工艺平面图的内容： A、生产工艺流程的组织； B、生产和起重运输设备的选择和布置； C、工段的划分； D、厂房面积的大小以及生产工艺对厂 房建筑设计的要求。
上一张 下一张 主 页
退 出
2、厂房平面设计的要求：
A、首先满足生产工艺的要求，同时在设 计中应使厂房平面形式规整、合理、简 单以便减少占地面积、节能和简化构造 处理；
上一张 下一张 主 页
退 出
2、厂房平面设计的要求：
B、厂房的建筑参数应符合《厂房建筑 模数协调标准》，使构件的生产满足工 业化生产的要求；
上一张 下一张 主 页
退 出
2、厂房平面设计的要求：
C、选择技术先进和经济合理的柱网使厂 房具有较大的通用性； D、正确地解决厂房的采光和通风； E、合理地布置有害工段及生活用室； F、妥善处理安全疏散及防火措施。
上一张 下一张 主 页
退 出
二、平面形式及其特点
影响厂房平面轮廓形式的因素： （1）生产工艺流程的影响 A、直线布置 B、平行布置 垂直布置 （2）生产状况的影响； （3）生产设备布置的影响；
C、
上一张 下一张 主 页
退 出
厂房平面轮廓形式：
一般形式：矩形、方形等； 特殊形式：L形、П形、Щ形等；
上一张 下一张 主 页
退 出
退 出
4、方形柱网
灵活车间 常用尺寸:12×12m,18×18m,24×24m
上一张 下一张 主 页
退 出
四、厂房通道及有害工段的布置
1、通道的位置、宽度和数量 有害工段的布置
上一张 下一张 主 页
退 出
