变压器油中含气量超标原因分析及对策束学刚

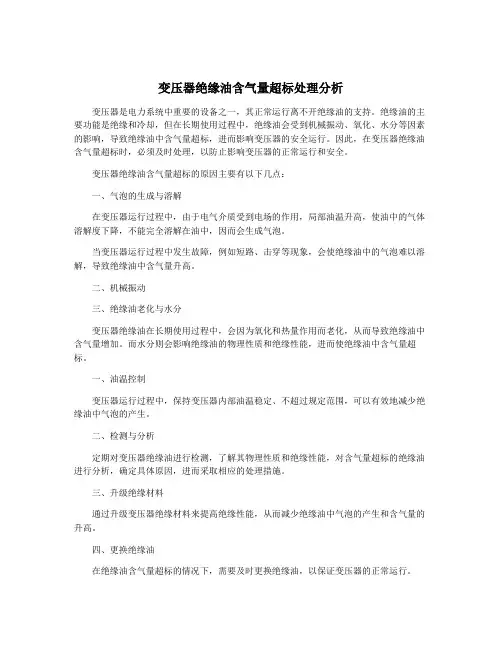

变压器绝缘油含气量超标处理分析变压器是电力系统中重要的设备之一，其正常运行离不开绝缘油的支持。

绝缘油的主要功能是绝缘和冷却，但在长期使用过程中，绝缘油会受到机械振动、氧化、水分等因素的影响，导致绝缘油中含气量超标，进而影响变压器的安全运行。

因此，在变压器绝缘油含气量超标时，必须及时处理，以防止影响变压器的正常运行和安全。

变压器绝缘油含气量超标的原因主要有以下几点：一、气泡的生成与溶解在变压器运行过程中，由于电气介质受到电场的作用，局部油温升高，使油中的气体溶解度下降，不能完全溶解在油中，因而会生成气泡。

当变压器运行过程中发生故障，例如短路、击穿等现象，会使绝缘油中的气泡难以溶解，导致绝缘油中含气量升高。

二、机械振动三、绝缘油老化与水分变压器绝缘油在长期使用过程中，会因为氧化和热量作用而老化，从而导致绝缘油中含气量增加。

而水分则会影响绝缘油的物理性质和绝缘性能，进而使绝缘油中含气量超标。

一、油温控制变压器运行过程中，保持变压器内部油温稳定、不超过规定范围，可以有效地减少绝缘油中气泡的产生。

二、检测与分析定期对变压器绝缘油进行检测，了解其物理性质和绝缘性能，对含气量超标的绝缘油进行分析，确定具体原因，进而采取相应的处理措施。

三、升级绝缘材料通过升级变压器绝缘材料来提高绝缘性能，从而减少绝缘油中气泡的产生和含气量的升高。

四、更换绝缘油在绝缘油含气量超标的情况下，需要及时更换绝缘油，以保证变压器的正常运行。

总之，对于变压器绝缘油含气量超标的情况，需要及时检测和处理，采取相应的措施，以保证变压器的安全运行和正常工作。

同时，要注意加强变压器的日常维护，减少绝缘油老化、水分、机械振动等因素对变压器的影响。

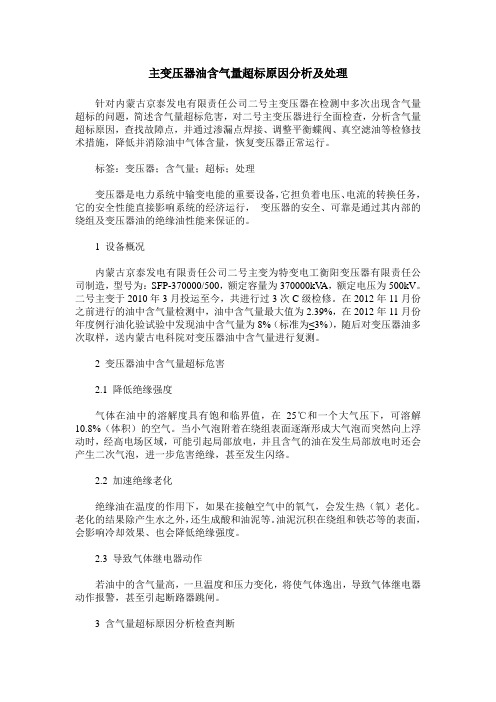

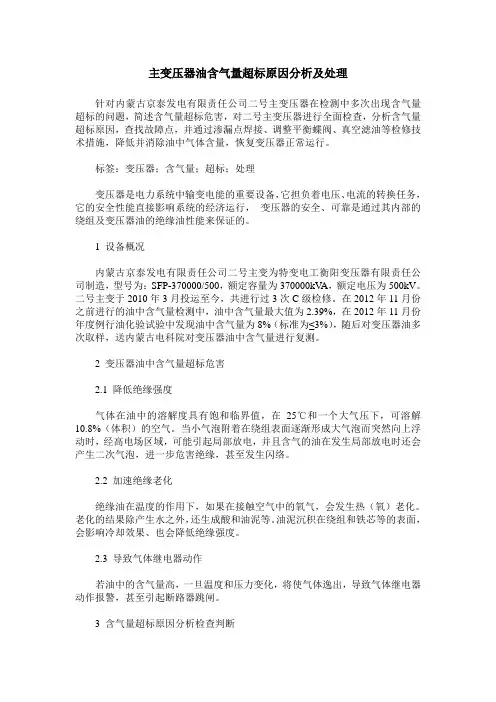

主变压器油含气量超标原因分析及处理针对内蒙古京泰发电有限责任公司二号主变压器在检测中多次出现含气量超标的问题，简述含气量超标危害，对二号主变压器进行全面检查，分析含气量超标原因，查找故障点，并通过渗漏点焊接、调整平衡蝶阀、真空滤油等检修技术措施，降低并消除油中气体含量，恢复变压器正常运行。

标签：变压器；含气量；超标；处理变压器是电力系统中输变电能的重要设备，它担负着电压、电流的转换任务，它的安全性能直接影响系统的经济运行，变压器的安全、可靠是通过其内部的绕组及变压器油的绝缘油性能来保证的。

1 设备概况内蒙古京泰发电有限责任公司二号主变为特变电工衡阳变压器有限责任公司制造，型号为：SFP-370000/500，额定容量为370000kV A，额定电压为500kV。

二号主变于2010年3月投运至今，共进行过3次C级检修。

在2012年11月份之前进行的油中含气量检测中，油中含气量最大值为2.39%，在2012年11月份年度例行油化验试验中发现油中含气量为8%（标准为≤3%），随后对变压器油多次取样，送内蒙古电科院对变压器油中含气量进行复测。

2 变压器油中含气量超标危害2.1 降低绝缘强度气体在油中的溶解度具有饱和临界值，在25℃和一个大气压下，可溶解10.8%（体积）的空气。

当小气泡附着在绕组表面逐渐形成大气泡而突然向上浮动时，经高电场区域，可能引起局部放电，并且含气的油在发生局部放电时还会产生二次气泡，进一步危害绝缘，甚至发生闪络。

2.2 加速绝缘老化绝缘油在温度的作用下，如果在接触空气中的氧气，会发生热（氧）老化。

老化的结果除产生水之外，还生成酸和油泥等。

油泥沉积在绕组和铁芯等的表面，会影响冷却效果、也会降低绝缘强度。

2.3 导致气体继电器动作若油中的含气量高，一旦温度和压力变化，将使气体逸出，导致气体继电器动作报警，甚至引起断路器跳闸。

3 含气量超标原因分析检查判断3.1 含气量超标原因分析通过对每次含气量检查结果数据分析，考虑到季节气温变化因素，认为含气量存在逐步上升趋势，并且上升率较快，初步分析存在油气接触现象。

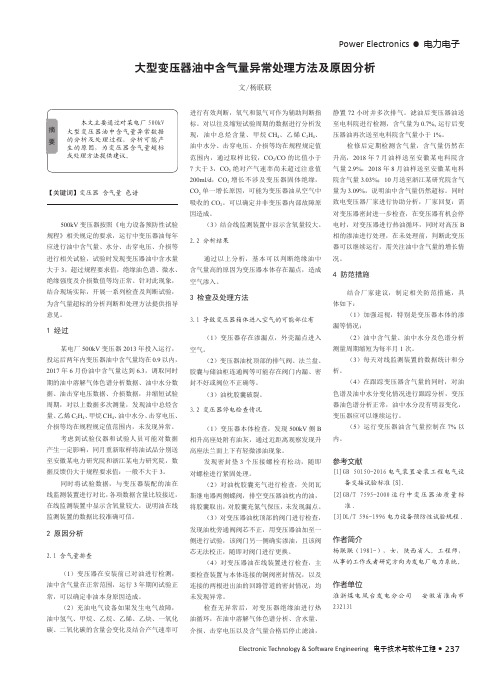

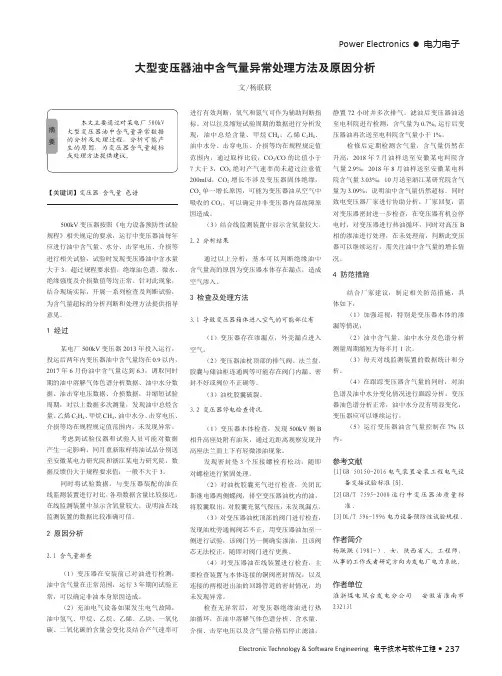

Power Electronics •电力电子Electronic Technology & Software Engineering 电子技术与软件工程• 237【关键词】变压器 含气量 色谱500kV 变压器按照《电力设备预防性试验规程》相关规定的要求，运行中变压器油每年应进行油中含气量、水分、击穿电压、介损等进行相关试验，试验时发现变压器油中含水量大于3，超过规程要求值，绝缘油色谱、微水、绝缘强度及介损数值等均正常。

针对此现象，结合现场实际，开展一系列检查及判断试验，为含气量超标的分析判断和处理方法提供指导意见。

1 经过某电厂500kV 变压器2013年投入运行，投运后两年内变压器油中含气量均在0.9以内，2017年6月份油中含气量达到6.3，调取同时期的油中溶解气体色谱分析数据、油中水分数据、油击穿电压数据、介损数据，并缩短试验周期，对以上数据多次测量，发现油中总烃含量、乙烯C 2H 4、甲烷CH 4、油中水分、击穿电压、介损等均在规程规定值范围内，未发现异常。

考虑到试验仪器和试验人员可能对数据产生一定影响，同月重新取样将油试品分别送至安徽某电力研究院和浙江某电力研究院，数据反馈仍大于规程要求值：一般不大于3。

同时将试验数据，与变压器装配的油在线监测装置进行对比，各项数据含量比较接近，在线监测装置中显示含氧量较大，说明油在线监测装置的数据比较准确可信。

2 原因分析2.1 含气量排查（1）变压器在安装前已对油进行检测，油中含气量在正常范围，运行3年期间试验正常，可以确定非油本身原因造成。

（2）充油电气设备如果发生电气故障，油中氢气、甲烷、乙烷、乙烯、乙炔、一氧化碳、二氧化碳的含量会变化及结合产气速率可大型变压器油中含气量异常处理方法及原因分析文/杨联联进行有效判断，氧气和氮气可作为辅助判断指标。

对以往及缩短试验周期的数据进行分析发现，油中总烃含量、甲烷CH 4、乙烯C 2H 4、油中水分、击穿电压、介损等均在规程规定值范围内，通过取样比较，CO 2/CO 的比值小于7大于3，CO 2绝对产气速率尚未超过注意值200ml/d ，CO 2增长不涉及变压器固体绝缘，CO 2单一增长原因，可能为变压器油从空气中吸收的CO 2。

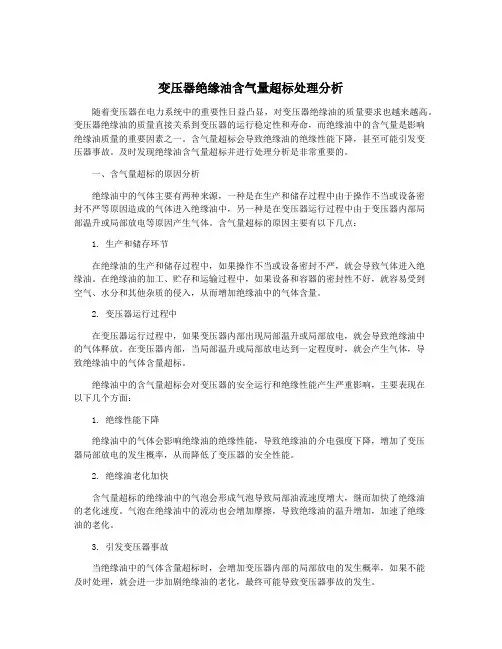

变压器绝缘油含气量超标处理分析随着变压器在电力系统中的重要性日益凸显，对变压器绝缘油的质量要求也越来越高。

变压器绝缘油的质量直接关系到变压器的运行稳定性和寿命，而绝缘油中的含气量是影响绝缘油质量的重要因素之一。

含气量超标会导致绝缘油的绝缘性能下降，甚至可能引发变压器事故。

及时发现绝缘油含气量超标并进行处理分析是非常重要的。

一、含气量超标的原因分析绝缘油中的气体主要有两种来源，一种是在生产和储存过程中由于操作不当或设备密封不严等原因造成的气体进入绝缘油中，另一种是在变压器运行过程中由于变压器内部局部温升或局部放电等原因产生气体。

含气量超标的原因主要有以下几点：1. 生产和储存环节在绝缘油的生产和储存过程中，如果操作不当或设备密封不严，就会导致气体进入绝缘油。

在绝缘油的加工、贮存和运输过程中，如果设备和容器的密封性不好，就容易受到空气、水分和其他杂质的侵入，从而增加绝缘油中的气体含量。

2. 变压器运行过程中在变压器运行过程中，如果变压器内部出现局部温升或局部放电，就会导致绝缘油中的气体释放。

在变压器内部，当局部温升或局部放电达到一定程度时，就会产生气体，导致绝缘油中的气体含量超标。

绝缘油中的含气量超标会对变压器的安全运行和绝缘性能产生严重影响，主要表现在以下几个方面：1. 绝缘性能下降绝缘油中的气体会影响绝缘油的绝缘性能，导致绝缘油的介电强度下降，增加了变压器局部放电的发生概率，从而降低了变压器的安全性能。

2. 绝缘油老化加快含气量超标的绝缘油中的气泡会形成气泡导致局部油流速度增大，继而加快了绝缘油的老化速度。

气泡在绝缘油中的流动也会增加摩擦，导致绝缘油的温升增加，加速了绝缘油的老化。

3. 引发变压器事故当绝缘油中的气体含量超标时，会增加变压器内部的局部放电的发生概率，如果不能及时处理，就会进一步加剧绝缘油的老化，最终可能导致变压器事故的发生。

针对绝缘油中的含气量超标问题，需要采取有效的措施进行处理，主要包括以下几个方面：1. 检测分析首先需要对绝缘油进行含气量的检测分析，了解绝缘油中气体的种类和含量。

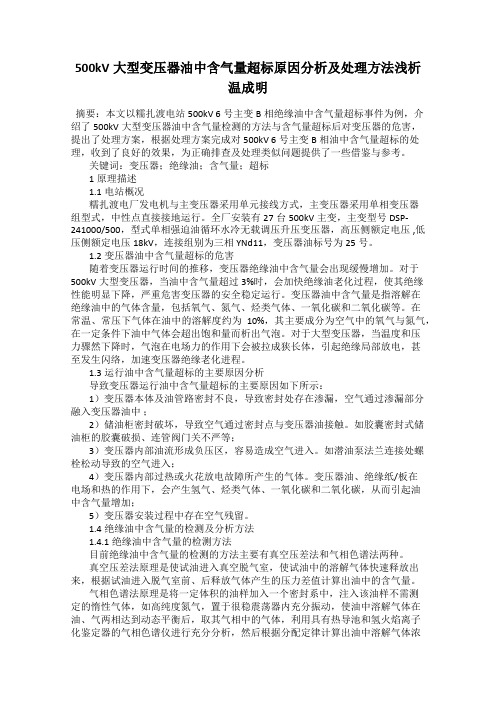

500kV大型变压器油中含气量超标原因分析及处理方法浅析温成明摘要：本文以糯扎渡电站500kV 6号主变B相绝缘油中含气量超标事件为例，介绍了500kV大型变压器油中含气量检测的方法与含气量超标后对变压器的危害，提出了处理方案，根据处理方案完成对500kV 6号主变B相油中含气量超标的处理，收到了良好的效果，为正确排查及处理类似问题提供了一些借鉴与参考。

关键词：变压器；绝缘油；含气量；超标1原理描述1.1电站概况糯扎渡电厂发电机与主变压器采用单元接线方式，主变压器采用单相变压器组型式，中性点直接接地运行。

全厂安装有27台500kV主变，主变型号DSP-241000/500，型式单相强迫油循环水冷无载调压升压变压器，高压侧额定电压 ,低压侧额定电压18kV，连接组别为三相YNd11，变压器油标号为25号。

1.2变压器油中含气量超标的危害随着变压器运行时间的推移，变压器绝缘油中含气量会出现缓慢增加。

对于500kV大型变压器，当油中含气量超过3%时，会加快绝缘油老化过程，使其绝缘性能明显下降，严重危害变压器的安全稳定运行。

变压器油中含气量是指溶解在绝缘油中的气体含量，包括氧气、氮气、烃类气体、一氧化碳和二氧化碳等。

在常温、常压下气体在油中的溶解度约为10%，其主要成分为空气中的氧气与氮气，在一定条件下油中气体会超出饱和量而析出气泡。

对于大型变压器，当温度和压力骤然下降时，气泡在电场力的作用下会被拉成狭长体，引起绝缘局部放电，甚至发生闪络，加速变压器绝缘老化进程。

1.3运行油中含气量超标的主要原因分析导致变压器运行油中含气量超标的主要原因如下所示：1）变压器本体及油管路密封不良，导致密封处存在渗漏，空气通过渗漏部分融入变压器油中；2）储油柜密封破坏，导致空气通过密封点与变压器油接触。

如胶囊密封式储油柜的胶囊破损、连管阀门关不严等；3）变压器内部油流形成负压区，容易造成空气进入。

如潜油泵法兰连接处螺栓松动导致的空气进入；4）变压器内部过热或火花放电故障所产生的气体。

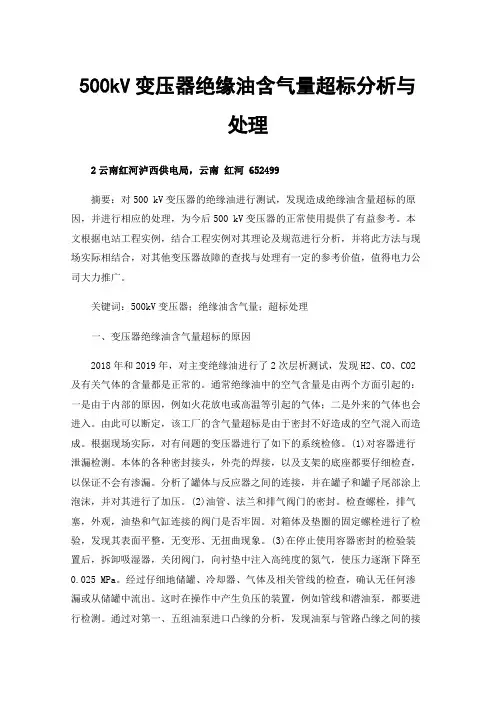

500kV变压器绝缘油含气量超标分析与处理2云南红河泸西供电局，云南红河 652499摘要：对500 kV变压器的绝缘油进行测试，发现造成绝缘油含量超标的原因，并进行相应的处理，为今后500 kV变压器的正常使用提供了有益参考。

本文根据电站工程实例，结合工程实例对其理论及规范进行分析，并将此方法与现场实际相结合，对其他变压器故障的查找与处理有一定的参考价值，值得电力公司大力推广。

关键词：500kV变压器；绝缘油含气量；超标处理一、变压器绝缘油含气量超标的原因2018年和2019年，对主变绝缘油进行了2次层析测试，发现H2、CO、CO2及有关气体的含量都是正常的。

通常绝缘油中的空气含量是由两个方面引起的：一是由于内部的原因，例如火花放电或高温等引起的气体；二是外来的气体也会进入。

由此可以断定，该工厂的含气量超标是由于密封不好造成的空气混入而造成。

根据现场实际，对有问题的变压器进行了如下的系统检修。

(1)对容器进行泄漏检测。

本体的各种密封接头，外壳的焊接，以及支架的底座都要仔细检查，以保证不会有渗漏。

分析了罐体与反应器之间的连接，并在罐子和罐子尾部涂上泡沫，并对其进行了加压。

(2)油管、法兰和排气阀门的密封。

检查螺栓，排气塞，外观，油垫和气缸连接的阀门是否牢固。

对箱体及垫圈的固定螺栓进行了检验，发现其表面平整，无变形、无扭曲现象。

(3)在停止使用容器密封的检验装置后，拆卸吸湿器，关闭阀门，向衬垫中注入高纯度的氮气，使压力逐渐下降至0.025 MPa。

经过仔细地储罐、冷却器、气体及相关管线的检查，确认无任何渗漏或从储罐中流出。

这时在操作中产生负压的装置，例如管线和潜油泵，都要进行检测。

通过对第一、五组油泵进口凸缘的分析，发现油泵与管路凸缘之间的接触表面并不紧密，由于温度过低，油封部位会发生收缩，从而造成泄漏。

在潜水泵正式使用过程中，由于内腔的负压，油管法兰很容易吸入空气，而一旦进入变压器就会和绝缘油产生化学反应。

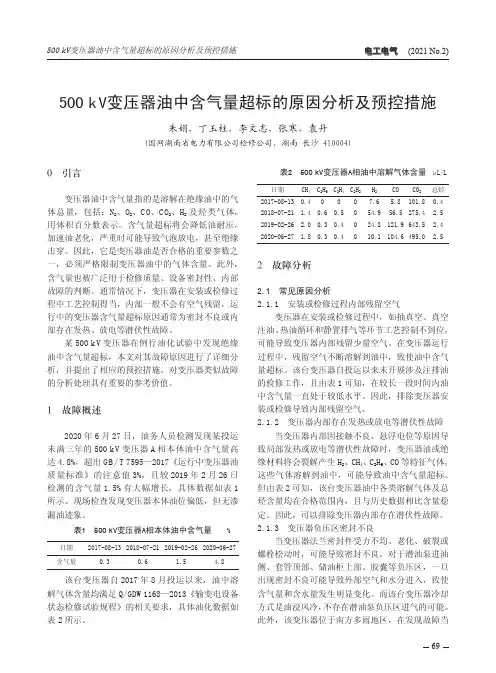

电工电气 (202 No.2)朱娟，丁玉柱，李文志，张寒，袁丹(国网湖南省电力有限公司检修公司，湖南 长沙 410004)500kV变压器油中含气量超标的原因分析及预控措施0 引言变压器油中含气量指的是溶解在绝缘油中的气体总量，包括：N 2、O 2、CO、CO 2、H 2及烃类气体，用体积百分数表示。

含气量超标将会降低油耐压，加速油老化，严重时可能导致气泡放电，甚至绝缘击穿。

因此，它是变压器油是否合格的重要参数之一，必须严格限制变压器油中的气体含量。

此外，含气量也被广泛用于检修质量、设备密封性、内部故障的判断。

通常情况下，变压器在安装或检修过程中工艺控制得当，内部一般不会有空气残留，运行中的变压器含气量超标原因通常为密封不良或内部存在发热、放电等潜伏性故障。

某500kV 变压器在例行油化试验中发现绝缘油中含气量超标，本文对其故障原因进行了详细分析，并提出了相应的预控措施。

对变压器类似故障的分析处理具有重要的参考价值。

1 故障概述2020年6月27日，油务人员检测发现某投运未满三年的500kV 变压器A 相本体油中含气量高达4.8%，超出GB/T 7595—2017《运行中变压器油质量标准》的注意值3%，且较2019年2月26日检测的含气量1.5%有大幅增长，具体数据如表1所示。

现场检查发现变压器本体油位偏低，但无渗漏油迹象。

该台变压器自2017年8月投运以来，油中溶解气体含量均满足Q/GDW 1168—2013《输变电设备状态检修试验规程》的相关要求，具体油化数据如表2所示。

2 故障分析2.1 常见原因分析2.1.1 安装或检修过程内部残留空气变压器在安装或检修过程中，如抽真空、真空注油、热油循环和静置排气等环节工艺控制不到位，可能导致变压器内部残留少量空气。

在变压器运行过程中，残留空气不断溶解到油中，致使油中含气量超标。

该台变压器自投运以来未开展涉及注排油的检修工作，且由表1可知，在较长一段时间内油中含气量一直处于较低水平。

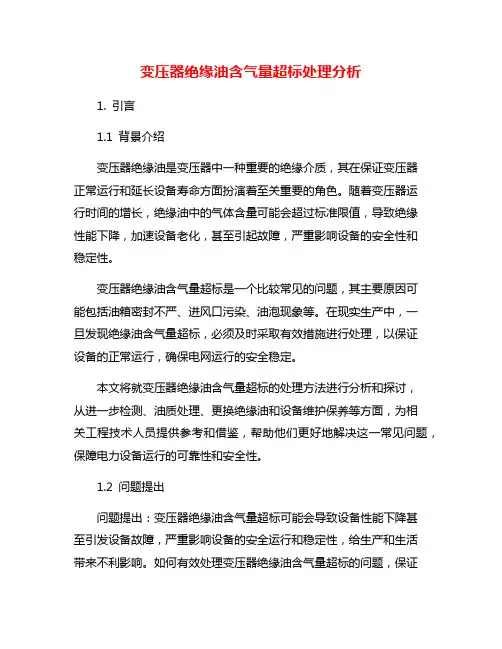

变压器绝缘油含气量超标处理分析1. 引言1.1 背景介绍变压器绝缘油是变压器中一种重要的绝缘介质，其在保证变压器正常运行和延长设备寿命方面扮演着至关重要的角色。

随着变压器运行时间的增长，绝缘油中的气体含量可能会超过标准限值，导致绝缘性能下降，加速设备老化，甚至引起故障，严重影响设备的安全性和稳定性。

变压器绝缘油含气量超标是一个比较常见的问题，其主要原因可能包括油箱密封不严、进风口污染、油泡现象等。

在现实生产中，一旦发现绝缘油含气量超标，必须及时采取有效措施进行处理，以保证设备的正常运行，确保电网运行的安全稳定。

本文将就变压器绝缘油含气量超标的处理方法进行分析和探讨，从进一步检测、油质处理、更换绝缘油和设备维护保养等方面，为相关工程技术人员提供参考和借鉴，帮助他们更好地解决这一常见问题，保障电力设备运行的可靠性和安全性。

1.2 问题提出问题提出：变压器绝缘油含气量超标可能会导致设备性能下降甚至引发设备故障，严重影响设备的安全运行和稳定性，给生产和生活带来不利影响。

如何有效处理变压器绝缘油含气量超标的问题，保证设备的正常运行和提高设备的可靠性成为当前亟待解决的技术难题。

在这种背景下，本文将对变压器绝缘油含气量超标的处理方法进行深入分析和探讨，以期为解决这一问题提供可行性方案和技术支持。

2. 正文2.1 超标原因分析变压器绝缘油含气量超标是指变压器绝缘油中气体含量过高，超过了规定的标准。

导致这种情况发生的原因有很多，主要包括以下几点：1. 油质老化：变压器绝缘油在长时间使用过程中，会受到高温、氧化、潮气等多种因素的影响，导致油质老化。

老化的绝缘油会逐渐产生气体，使含气量超标。

2. 水分侵入：如果变压器绝缘油没有得到很好的密封保护，就容易受到外部水分的侵入。

水分在绝缘油中蒸发时会产生气体，使含气量超标。

3. 油箱密封不良：变压器油箱的密封性能直接影响绝缘油的气体含量。

如果油箱密封不良，外界空气中的气体会进入绝缘油中，导致含气量超标。

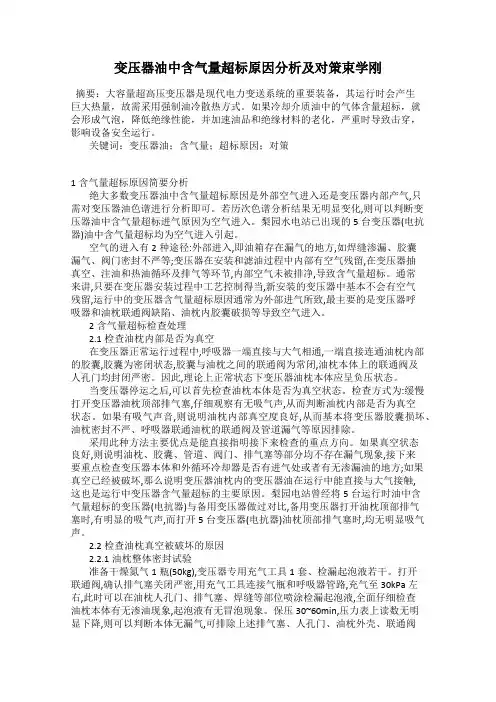

变压器油中含气量超标原因分析及对策束学刚摘要：大容量超高压变压器是现代电力变送系统的重要装备，其运行时会产生巨大热量，故需采用强制油冷散热方式。

如果冷却介质油中的气体含量超标，就会形成气泡，降低绝缘性能，并加速油品和绝缘材料的老化，严重时导致击穿，影响设备安全运行。

关键词：变压器油；含气量；超标原因；对策1含气量超标原因简要分析绝大多数变压器油中含气量超标原因是外部空气进入还是变压器内部产气,只需对变压器油色谱进行分析即可。

若历次色谱分析结果无明显变化,则可以判断变压器油中含气量超标进气原因为空气进入。

梨园水电站已出现的5台变压器(电抗器)油中含气量超标均为空气进入引起。

空气的进入有2种途径:外部进入,即油箱存在漏气的地方,如焊缝渗漏、胶囊漏气、阀门密封不严等;变压器在安装和滤油过程中内部有空气残留,在变压器抽真空、注油和热油循环及排气等环节,内部空气未被排净,导致含气量超标。

通常来讲,只要在变压器安装过程中工艺控制得当,新安装的变压器中基本不会有空气残留,运行中的变压器含气量超标原因通常为外部进气所致,最主要的是变压器呼吸器和油枕联通阀缺陷、油枕内胶囊破损等导致空气进入。

2含气量超标检查处理2.1检查油枕内部是否为真空在变压器正常运行过程中,呼吸器一端直接与大气相通,一端直接连通油枕内部的胶囊,胶囊为密闭状态,胶囊与油枕之间的联通阀为常闭,油枕本体上的联通阀及人孔门均封闭严密。

因此,理论上正常状态下变压器油枕本体应呈负压状态。

当变压器停运之后,可以首先检查油枕本体是否为真空状态。

检查方式为:缓慢打开变压器油枕顶部排气塞,仔细观察有无吸气声,从而判断油枕内部是否为真空状态。

如果有吸气声音,则说明油枕内部真空度良好,从而基本将变压器胶囊损坏、油枕密封不严、呼吸器联通油枕的联通阀及管道漏气等原因排除。

采用此种方法主要优点是能直接指明接下来检查的重点方向。

如果真空状态良好,则说明油枕、胶囊、管道、阀门、排气塞等部分均不存在漏气现象,接下来要重点检查变压器本体和外循环冷却器是否有进气处或者有无渗漏油的地方;如果真空已经被破坏,那么说明变压器油枕内的变压器油在运行中能直接与大气接触,这也是运行中变压器含气量超标的主要原因。
