电力电子基础知识作者：赵霁
1 晶闸管是三端器件，三个引出电极分别是阳极，门极和阴极。

2单向半波可控整流电路中，控制角α 最大移相范围是0~180 °
3单相半波可控整流电路中，从晶闸管开始导通到关断之间的角度是导通角
4在电感性负载三相半波可控整流电路中，晶闸管承受的最大正向电压为√ 6U2
5在输入相同幅度的交流电压和相同控制角的条件下，三相可控整流电路与单相可控整流电路比较，三相可控可获得较高的输出电压
6直流斩波电路是将交流电能转化为直流电能的电路
7逆变器分为有源逆变器和无源逆变器8大型同步发电机励磁系统处于灭磁运行时，三相全控桥式变流器工作于有源逆变
9斩波器的时间比控制方式分为点宽调频，定频调宽，调宽调频三种
10 DC / DC变换的两种主要形式为斩波电路控制型和直交直电路
11在三相全控桥式变流电路中，控制角和逆变角的关系为α + β =π
12三相桥式可控整流电路中，整流二极管在每个输入电压基波周期内环流次数为6次
13在三相全控桥式整流逆变电路中，直流侧输出电压Ud=-2.34U2cosβ
14在大多数工程应用中，一般取最小逆变角β的范围是β=30 °
15在桥式全控有源逆变电路中，理论上你逆变角β的范围是0~30 °
16单相桥式整流电路能否用于有源逆变电路中是
17改变SPWM 逆变器中的调制比，可以改变输出电压的幅值
电流型逆变器中间直流环节贮能元件是大电感
19三相半波可控整流电路能否用于有源逆变电路中？能
20在三相全控整流电路中交流非线性压敏电阻过电压保护电路的连接方式有星型和三角形
21抑制过电压的方法之一是用储能元件吸收可能产生过电压的能量，并用电阻将其消耗22为了利用功率晶闸管的关断，驱动电流后延应是一个负脉冲
23 180 ° 导电型电压源型三相桥式逆变电路，其换相是在同一桥臂的上下两个开关元件之间进行
24改变SPWM逆变器的调制波频率，可以改变输出电压的基波频率。

25恒流驱动电路中抗饱和电路的主要作用是减小器件的存储时间，从而加快关断时间。

26在三相全控桥式整流电路单脉冲触发方式中，要求脉冲宽度大于60 °
27整流电路的总的功率因数P / S
28 PWM跟踪控制法的常用的有滞环比较方式和三角波比较方式
29单相PWM 控制整流电路中，电源IsY 与Us 完全相位时，该电路工作在整流状态
30 PWM控制电路中载波比为载波频率与调制信号之比Fc / Fr
31电力电子就是使用电力电子器件对电能进行变换和控制的技术，是应用于电力领域的电子技术，主要用于电力变换。

分为电力电子器件制造技术和变流技术
32电力电子系统由主电路，控制电路，检测电路，驱动电路和保护电路组成。

33整流电路：将交流电能变成直流电能供给直流用电设备的变流装置。

34逆变电路定义：把直流电逆变为交流电的电路
35有源逆变电路：将交流侧和电网连接时的逆变电路，实质是整流电路形式。

36无源逆变电路：将交流侧不与电网连接，而直接接到负载的电路。

逆变电路分类：为电压型逆变电路（直流侧为电压源）和电源型逆变电路（直流侧为电流源）
38 PWM控制定义：脉冲宽度控制技术39 SPWM 波形：PWM 波形脉冲宽度按正弦规律变化，与正弦波等效时。

40异步调制：载波信号和调制信号不保持同步的调制方式，即N 值不断变化。

41控制方式：保持载波频率Fc 固定不变，这样当调制信号频率Fr 变化时，载波比N 试变化的
42同步调制：在逆变器输出变频工作时，使载波与调制信号波保持同步的调制方式，即改变调制信号波频率的同时成正比的改变载波频率，保持载波比N 等于常数。

43分段同步调制：把逆变电路的输出频率范围划分成若干个频段，每个频段内保持载波比N 为恒定，不同频段内的载波比不同。

合集下载

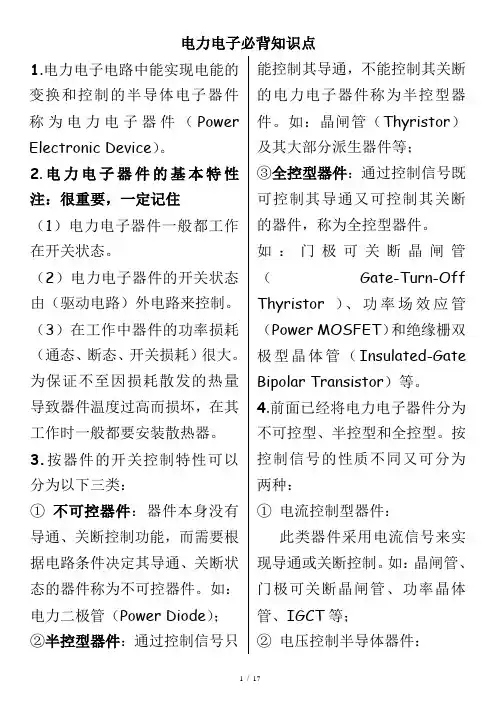

(完整word版)电力电子必备知识点

(完整word版)电力电子必备知识点

电力电子必背知识点1.电力电子电路中能实现电能的变换和控制的半导体电子器件称为电力电子器件（Power Electronic Device）。

2.电力电子器件的基本特性注：很重要，一定记住（1）电力电子器件一般都工作在开关状态。

（2）电力电子器件的开关状态由（驱动电路）外电路来控制。

（3）在工作中器件的功率损耗（通态、断态、开关损耗）很大。

为保证不至因损耗散发的热量导致器件温度过高而损坏，在其工作时一般都要安装散热器。

3.按器件的开关控制特性可以分为以下三类：①不可控器件：器件本身没有导通、关断控制功能，而需要根据电路条件决定其导通、关断状态的器件称为不可控器件。

如：电力二极管（Power Diode）；②半控型器件：通过控制信号只能控制其导通，不能控制其关断的电力电子器件称为半控型器件。

如：晶闸管（Thyristor）及其大部分派生器件等；③全控型器件：通过控制信号既可控制其导通又可控制其关断的器件，称为全控型器件。

如：门极可关断晶闸管（Gate-Turn-Off Thyristor ）、功率场效应管（Power MOSFET）和绝缘栅双极型晶体管（Insulated-Gate Bipolar Transistor）等。

4.前面已经将电力电子器件分为不可控型、半控型和全控型。

按控制信号的性质不同又可分为两种：①电流控制型器件：此类器件采用电流信号来实现导通或关断控制。

如：晶闸管、门极可关断晶闸管、功率晶体管、IGCT等；②电压控制半导体器件：这类器件采用电压控制（场控原理控制）它的通、断，输入控制端基本上不流过控制电流信号，用小功率信号就可驱动它工作。

如：代表性器件为MOSFET管和IGBT管。

5.几点结论（重要）1.晶闸管具有单向导电和可控开通的开关特性。

2.晶闸管由阻断状态转为导通状态时，应具备两个条件：从主电路看，晶闸管应承受正向阳极电压；从控制回路看，应有符合要求的正向门极电流。

3.晶闸管导通后，只要具备维持导通的主回路条件，晶闸管就维持导通状态，门极便失去控制作用，其阳极电流由外电路决定。

电力电子必备知识点

电力电子必备知识点

电力电子必背知识点1.电力电子电路中能实现电能的变换和控制的半导体电子器件称为电力电子器件（Power Electronic Device）。

2.电力电子器件的基本特性注：很重要，一定记住（1）电力电子器件一般都工作在开关状态。

（2）电力电子器件的开关状态由（驱动电路）外电路来控制。

（3）在工作中器件的功率损耗（通态、断态、开关损耗）很大。

为保证不至因损耗散发的热量导致器件温度过高而损坏，在其工作时一般都要安装散热器。

3.按器件的开关控制特性可以分为以下三类：①不可控器件：器件本身没有导通、关断控制功能，而需要根据电路条件决定其导通、关断状态的器件称为不可控器件。

如：电力二极管（Power Diode）；②半控型器件：通过控制信号只能控制其导通，不能控制其关断的电力电子器件称为半控型器件。

如：晶闸管（Thyristor）及其大部分派生器件等；③全控型器件：通过控制信号既可控制其导通又可控制其关断的器件，称为全控型器件。

如：门极可关断晶闸管（Gate-Turn-Off Thyristor ）、功率场效应管（Power MOSFET）和绝缘栅双极型晶体管（Insulated-Gate Bipolar Transistor）等。

4.前面已经将电力电子器件分为不可控型、半控型和全控型。

按控制信号的性质不同又可分为两种：①电流控制型器件：此类器件采用电流信号来实现导通或关断控制。

如：晶闸管、门极可关断晶闸管、功率晶体管、IGCT等；②电压控制半导体器件：这类器件采用电压控制（场控原理控制）它的通、断，输入控制端基本上不流过控制电流信号，用小功率信号就可驱动它工作。

如：代表性器件为MOSFET管和IGBT管。

5.几点结论（重要）1.晶闸管具有单向导电和可控开通的开关特性。

2.晶闸管由阻断状态转为导通状态时，应具备两个条件：从主电路看，晶闸管应承受正向阳极电压；从控制回路看，应有符合要求的正向门极电流。

3.晶闸管导通后，只要具备维持导通的主回路条件，晶闸管就维持导通状态，门极便失去控制作用，其阳极电流由外电路决定。

电力电子复资料

电力电子复资料

第一章 电力电子器件1、电力电子器件一般工作在( 开关状态 ) 。

2、按照器件能够被控制电路信号所控制的程度，分为以下三类： ( 半控型器件)、(全控型器件)、(不可控器件)。

3、半控型电力电子器件控制极只能控制器件的（ 导通 ），而不能控制器件的( 关断 )4、电力二极管的主要类型有( 普通二极管 )，( 快恢复二极管 )和(肖特基二极管)5、晶闸管的三极为( 阳极 )、 ( 阴极 )、( 门极 )。

6、晶闸管是硅晶体闸流管的简称，常用的外形有( 螺栓型 )与( 平板型 )。

7、晶闸管一般工作在( 开关 )状态。

晶闸管由( 四 )层半导体构成；有( 3 )个PN 结。

8、晶闸管的电气符号是A AG G K Kb)c)a)A GK K G A P 1N 1P 2N 2J 1J 2J 3 。

9、晶闸管导通的条件是在 ( 阳 )极加正向电压，在 ( 门 )极加正向触发电压。

10、给晶闸管阳极加上一定的( 正向 )电压；在门极加上( 正向门极 )电压，并形成足够的( 门极触发 )电流，晶闸管才能导通。

11、晶闸管的非正常导通方式有 ( 硬导通 ) 和 ( 误导通 ) 两种。

12、晶闸管在触发开通过程中，当阳极电流小于( 擎住 )电流之前，如去掉( 触发 )脉冲，晶闸管又会关断。

13、要使晶闸管重新关断，必须将（ 阳极 ）电流减小到低于（ 维持 ）电流。

14、同一晶闸管，维持电流I H 与掣住电流I L 在数值大小上有I L ( 大于 )I H 。

15、晶闸管的额定电流是指（ 平均 ）值；。

16、由波形系数可知，晶闸管在额定情况下的有效值电流I T 等于（ 1.57 ）倍I T （AV ），如果I T （AV ）=100安培，则它允许的有效电流为（ 157 ）安培。

通常在选择晶闸管时还要留出 （1.5～2 ）倍的裕量。

17、型号为KP100-8的晶闸管表示其额定电压为 ( 800 ) 伏额定有效电流为( 100 ) 安。

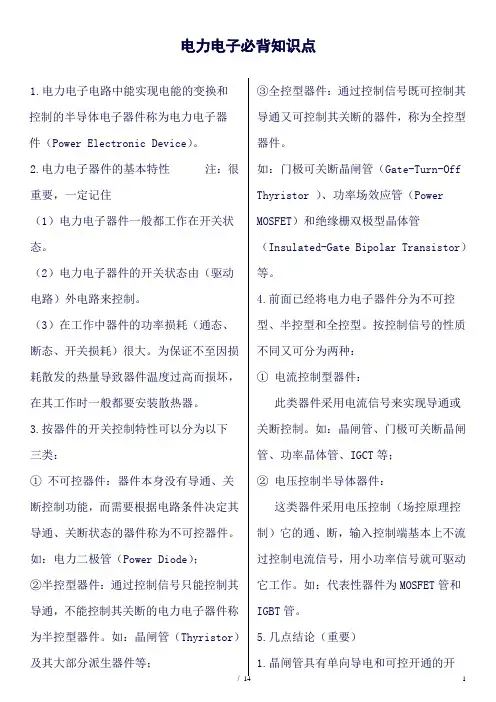

(完整word版)电力电子必备知识点(良心出品必属精品)
