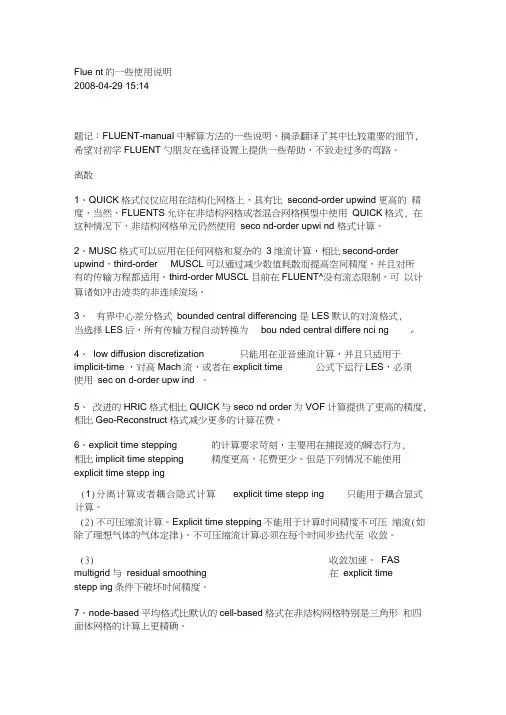

Flue nt 的一些使用说明2008-04-29 15:14题记：FLUENT-manuaI 中解算方法的一些说明，摘录翻译了其中比较重要的细节, 希望对初学FLUENT 勺朋友在选择设置上提供一些帮助，不致走过多的弯路。
离散1、QUICK 格式仅仅应用在结构化网格上，具有比 second-order upwind 更高的 精度，当然，FLUENTS 允许在非结构网格或者混合网格模型中使用 QUICK 格式, 在这种情况下，非结构网格单元仍然使用 seco nd-order upwi nd 格式计算。
2、MUSC 格式可以应用在任何网格和复杂的 3维流计算，相比second-order upwind ，third-order MUSCL 可以通过减少数值耗散而提高空间精度，并且对所 有的传输方程都适用。
third-order MUSCL 目前在FLUENT^没有流态限制，可 以计算诸如冲击波类的非连续流场。
3、 有界中心差分格式 bounded central differencing 是LES 默认的对流格式, 当选择LES 后，所有传输方程自动转换为 bou nded central differe nci ng 。
4、 low diffusion discretization 只能用在亚音速流计算，并且只适用于 implicit-time ，对高Mach 流，或者在explicit time 公式下运行LES ，必须 使用 sec on d-order upw ind 。
5、 改进的HRIC 格式相比QUICK 与seco nd order 为VOF 计算提供了更高的精度, 相比Geo-Reconstruct 格式减少更多的计算花费。
6、explicit time stepping的计算要求苛刻，主要用在捕捉波的瞬态行为, 相比implicit time stepping精度更高，花费更少。
Fluent中级模拟练习题库模拟题库配合辅导课程学习效果更好第1项：有一个由六个平面组成的六边形长通道,其内表面分别以1、2、3、4、5、6表示,已知角系数X12= 0.1、X14=0.25,X15= 0.25,X16=0.12,则X13为。
○ A 0.1○ B 0.12○ C 0.25○D, 0.28第2项：在Workbench下拖动创建一个Fluid Flow（Fluent)分析流程后，点击“Geometry默认会自动启动如下哪个模块?○A、ICEMCFD模块○B、Meshing模块○C、Fluent模块○D、SpaceClaim模块第3项：下列哪个辐射模型最适用于汽车车灯的辐时换热计算?○A、Pl○B、Rosseland○C、DTRM○D、DO第4项：竖管管内沸腾沿主流方向的流动类型变化过程正确的顺序应该是○A、液体单相流、环状流、块状流、泡状流、气体单相流○B、液体单相流、泡状流、块状流、环状流、气体单相流○C、液体单相流、泡状流、环状流、块状流、气体单相流○D、液体单相流、块状流、泡状流、环状流、气体单相流第5项：下面哪个宏是Fluent专用于化学反应的？○A、DEFINE _CAVITATION _RATE○B、DEFINE_BOILING_PROPERTY○C、DEFINE_ EXCHANGE_ PROPERTY○D、DEFINE_ HET _RXN _RATE第6项：Von Neumann条件是初边值问题稳定的什么条件?○A、必要条件○B、充分条件○C、必要且充分条件○D、没有必然关系第7项：双曲型方程的蛙跳格式是什么差分格式?○A、时间前差、空间前差格式。
○B、时间前差、空间中心差格式。
○C、时间中心差、空间前差格式。
○D、时间中心差、空间中心差格式。
第8项：在Fluent中，对于充满颗粒的空气流，利用常规DPM模型可以精确求解的颗粒体积分数最高为○A、1%○B、10%○C、20%○D、50%第9项：如果需要把Workbench流程下的Fluent分析结果作为单向耦合压力载荷传递给结构，可以直接右键哪个分析环节实现？○A、Mesh○B、Setup○C、Solution○D、Results第10项：下面关于差分格式的相容性的说法正确的是○A、相容性就是指离散化后的代数方程组有唯一解○B、相容性就是指差分方程的边界条件有唯一合理定值○C、相容性就是说，当网格间距趋于零时，差分格式趋近于微分方程○D、相容性就是指差分格式保证计算机求解能够收敛第11项：如果在水冷型的管子里结了一层水垢，其他条件不变，管壁温度与无水垢时相比将会○A、降低○B、不变○C、升高○D、三种可能都有第12项：Lax等价性定理指的是在一定条件下，哪两者之间等价?○A、相容性和稳定性等价。
FLUENT教程赵玉新I、目录第一章、开始第二章、操作界面第三章、文件的读写第四章、单位系统第五章、读入和操作网格第六章、边界条件第七章、物理特性第八章、基本物理模型第九章、湍流模型第十章、辐射模型第十一章、化学输运与反应流第十二章、污染形成模型第十三章、相变模拟第十四章、多相流模型第十五章、动坐标系下的流动第十六章、解算器的使用第十七章、网格适应第十八章、数据显示与报告界面的产生第十九章、图形与可视化第二十章、Alphanumeric Reporting第二十一章、流场函数定义第二十二章、并行处理第二十三章、自定义函数第二十四章、参考向导第二十五章、索引（Bibliography）第二十六章、命令索引II、如何使用该教程概述本教程主要介绍了FLUENT的使用，其中附带了相关的算例，从而能够使每一位使用者在学习的同时积累相关的经验。
本教程大致分以下四个部分：第一部分包括介绍信息、用户界面信息、文件输入输出、单位系统、网格、边界条件以及物理特性。
第二和第三部分包含物理模型，解以及网格适应的信息。
第四部分包括界面的生成、后处理、图形报告、并行处理、自定义函数以及FLUENT所使用的流场函数与变量的定义。
下面是各章的简略概括第一部分：开始使用：本章描述了FLUENT的计算能力以及它与其它程序的接口。
介绍了如何对具体的应用选择适当的解形式，并且概述了问题解决的大致步骤。
在本章中，我们给出了一个可以在你自己计算机上运行的简单的算例。
●使用界面：本章描述了用户界面、文本界面以及在线帮助的使用方法。
同时也提供了远程处理与批处理的一些方法。
（请参考关于特定的文本界面命令的在线帮助）●读写文件：本章描述了FLUENT可以读写的文件以及硬拷贝文件。
●单位系统：本章描述了如何使用FLUENT所提供的标准与自定义单位系统。
●读和操纵网格：本章描述了各种各样的计算网格来源，并解释了如何获取关于网格的诊断信息，以及通过尺度化（scale）、分区（partition）等方法对网格的修改。
三维圆管紊流流动状况的数值模拟分析在工程和生活中，圆管内的流动是最常见也是最简单的一种流动，圆管流动有层流和紊流两种流动状况。
层流，即液体质点作有序的线状运动，彼此互不混掺的流动；紊流，即液体质点流动的轨迹极为紊乱，质点相互掺混、碰撞的流动。
雷诺数是判别流体流动状态的准则数。
本研究用CFD 软件来模拟研究三维圆管的紊流流动状况，主要对流速分布和压强分布作出分析。
1 物理模型三维圆管长2000mm l =，直径100mm d =。
流体介质：水，其运动粘度系数62110m /s ν-=⨯。
Inlet ：流速入口，10.005m /s υ=，20.1m /s υ= Outlet ：压强出口Wall ：光滑壁面，无滑移2 在ICEM CFD 中建立模型2.1 首先建立三维圆管的几何模型Geometry2.2 做Blocking因为截面为圆形，故需做“O ”型网格。
2.3 划分网格mesh注意检查网格质量。
在未加密的情况下，网格质量不是很好，如下图因管流存在边界层，故需对边界进行加密，网格质量有所提升，如下图2.4 生成非结构化网格，输出fluent.msh等相关文件3 数值模拟原理紊流流动当以水流以流速20.1m /s υ=，从Inlet 方向流入圆管，可计算出雷诺数10000υdRe ν==，故圆管内流动为紊流。
假设水的粘性为常数（运动粘度系数62110m /s ν-=⨯）、不可压流体，圆管光滑，则流动的控制方程如下：①质量守恒方程：()()()0u v w t x y zρρρρ∂∂∂∂+++=∂∂∂∂ (0-1)②动量守恒方程：2()()()()()()()()()()[]u uu uv uw u u ut x y z x x y y z z u u v u w p x y z xρρρρμμμρρρ∂∂∂∂∂∂∂∂∂∂+++=++∂∂∂∂∂∂∂∂∂∂'''''∂∂∂∂+----∂∂∂∂ (0-2)2()()()()()()()()()()[]v vu vv vw v v v t x y z x x y y z z u v v v w px y z yρρρρμμμρρρ∂∂∂∂∂∂∂∂∂∂+++=++∂∂∂∂∂∂∂∂∂∂'''''∂∂∂∂+----∂∂∂∂ (0-3)2()()()()()()()()()()[]w wu wv ww w w w t x y z x x y y z z u w v w w px y z zρρρρμμμρρρ∂∂∂∂∂∂∂∂∂∂+++=++∂∂∂∂∂∂∂∂∂∂'''''∂∂∂∂+----∂∂∂∂ (0-4)③湍动能方程：()()()()[())][())][())]t t k k t k k k ku kv kw k k t x y z x x y yk G z zμμρρρρμμσσμμρεσ∂∂∂∂∂∂∂∂+++=+++∂∂∂∂∂∂∂∂∂∂+++-∂∂ (0-5)④湍能耗散率方程：212()()()()[())][())][())]t t k k t k k u v w t x y z x x y y C G C z z k kεεμμρερερερεεεμμσσμεεεμρσ∂∂∂∂∂∂∂∂+++=+++∂∂∂∂∂∂∂∂∂∂+++-∂∂ (0-6)式中，ρ为密度，u 、ν、w 是流速矢量在x 、y 和z 方向的分量，p 为流体微元体上的压强。

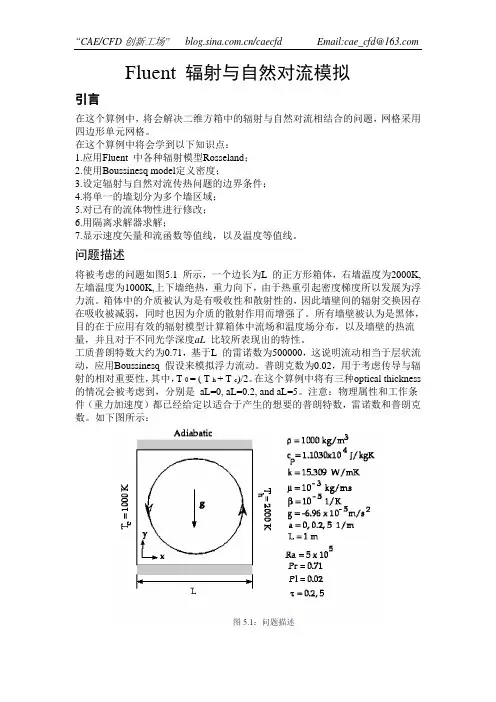

Fluent辐射与自然对流模拟引言在这个算例中，将会解决二维方箱中的辐射与自然对流相结合的问题，网格采用四边形单元网格。
在这个算例中将会学到以下知识点：1.应用Fluent 中各种辐射模型Rosseland；2.使用Boussinesq model定义密度；3.设定辐射与自然对流传热问题的边界条件；4.将单一的墙划分为多个墙区域；5.对已有的流体物性进行修改；6.用隔离求解器求解；7.显示速度矢量和流函数等值线，以及温度等值线。
问题描述将被考虑的问题如图5.1 所示，一个边长为L 的正方形箱体，右墙温度为2000K,左墙温度为1000K,上下墙绝热，重力向下，由于热重引起密度梯度所以发展为浮力流。
箱体中的介质被认为是有吸收性和散射性的，因此墙壁间的辐射交换因存在吸收被减弱，同时也因为介质的散射作用而增强了。
所有墙壁被认为是黑体，目的在于应用有效的辐射模型计算箱体中流场和温度场分布，以及墙壁的热流量，并且对于不同光学深度aL 比较所表现出的特性。
工质普朗特数大约为0.71，基于L 的雷诺数为500000，这说明流动相当于层状流动，应用Boussinesq 假设来模拟浮力流动。
普朗克数为0.02，用于考虑传导与辐射的相对重要性，其中，T 0 = ( T h + T c)/2。
在这个算例中将有三种optical thickness 的情况会被考虑到，分别是 aL=0, aL=0.2, and aL=5。
注意：物理属性和工作条件（重力加速度）都已经给定以适合于产生的想要的普朗特数，雷诺数和普朗克数。
如下图所示：第1 步： 网格将网格文件rad/rad.msh 拷至fluent 的工作目录下（就像在指南1 中描述的一样），并起动fluent 的二维单精度解算器。
1. 读取网格文件rad.msh.File Read Case...当网格读入的时候，在Fluent 控制窗口会显示相应的信息，会报告网格有2500 个单元。
f l u e n t基本物理模型介绍-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN基本物理模型本章介绍了FLUENT 所提供的基本物理模型以及相关的定义和使用。
基本物理模型概述FLUENT 提供了从不可压到可压、层流、湍流等很大范围模拟能力。
在FLUENT 中,输运现象的数学模型与所模拟的几何图形的复杂情况是结合在一起的。
FLUENT 应用的例子包括层流非牛顿流的模拟，涡轮机和汽车引擎的湍流热传导，锅炉内煤炭粉碎机的燃烧，可压射流，空气动力外流，以及固体火箭发动机的可压化学反应流。
为了与工业应用相结合，FLUENT 提供了很多有用的功能。
如多孔介质，块参数（风扇和热交换），周期性流动和热传导，涡流，以及移动坐标系模型。
移动参考系模型可以模拟单一或者多个参考系。
FLUENT 还提供了时间精度滑动网格方法以及计算时间平均流动流场的混合平面模型，滑动网格方法在模拟涡轮机多重过程中很有用。
FLUENT 中另一个很有用的模型是离散相模型，这个模型何以用于分析喷雾和粒子流。
，多项流模型可以用于预测射流的破散以及大坝塌陷之后流体的运动，气穴现象，沉淀和分离。
湍流模型是FLUENT 中很重要的一部分，湍流会影响到其它的物理现象如浮力和可压缩性。
湍流模型提供了很大的应用范围，而不需要对特定的应用做出适当的调节，而且它涵括了其它物理现象的影响，如浮力和可压缩性。
通过使用扩展壁面函数和区域模型，它可以对近壁面的精度问题有很好的考虑。
各种热传导模式可以被模拟，其中包括具有或不具有其它复杂性如变化热传导的，多孔介质的自然的、受迫的以及混合的对流。
模拟相应介质的辐射模型及子模型的设定通常可以将燃烧的复杂性考虑进来。
FLUENT 一个最强大的功能就是它可以通过耗散模型或者和概率密度函数模型来模拟燃烧现象。
对于燃烧应用十分有用的其它模型也可以在FLUENT 中使用，其中包括碳和液滴的燃烧以及污染形成模型。
1、FLUENT中需要考虑热辐射的情况（1）火焰辐射热传递（2）表面对表面的辐射加热或冷却（3）辐射、对流和导热耦合传热（4）HV AC应用中透过窗户的热辐射，以及汽车工业中车厢内的模拟（5）玻璃加工、玻璃纤维拉拔及陶瓷加工过程中的辐射2、FLUENT中的辐射模型主要有5种辐射模型：DTRM模型、P1模型、Rosseland模型、P1模型、S2S模型3、DTRM模型的优势及限制优势：（1）模型较为简单（2）可以通过增加射线数量来提高计算精度（3）可以用于光学深度非常广的情况下。
限制：（1）假定所有表面都是散射的。
意味着表面的入射辐射是关于入射角各向同性反射的。
（2）不包括散射效应。
（3）基于灰体辐射假定。
（4）对于大数目的射线问题，非常耗费CPU 时间。
（5）不能与非共形交界面或滑移网格同时使用。
（6）不能用于并行计算中。
4、P1模型的优势及限制优势：（1）辐射模型为一个扩散方程，求解需要较少的CPU时间。
（2）考虑了扩散效应。
（3）对于光学深度比较大（如燃烧应用中），P-1模型表现非常好。
（4）P-1模型使用曲线坐标很容易处理复杂几何限制：（1）假定所有的表面均为散射。
（2）基于灰体辐射假定。
（3）在光学深度很小时，可能会丧失精度。
（4）倾向于预测局部热源或接收器的辐射通量。
5、Rosseland辐射模型的优势及限制优势：相对于P-1模型，它不求解额外的关于入射辐射的传输方程，因此比P-1模型计算要快，且更节省内存。
限制：只能用于光学深度比较大的情况，推荐用于光学深度大于3的情况下；不能用于密度基求解器。
6、DO模型的优势及限制DO模型能够求解所有光学深度区间的辐射问题；能求解燃烧问题中的面对面辐射问题，内存和计算开销都比较适中。
DO模型能用于计算半透明介质辐射。
7、S2S辐射模型非常适用于封闭空间中没有介质的辐射问题（如航天器的排热系统、太阳能收集系统、辐射供热装置等）。
限制：（1）假定所有表面均为散射的。
Fluent对流换热自由流温度1. 简介对流换热是指通过流体的流动来传递热量的过程。
在自由流中，流体在满足一定条件下自然地流动，而无需外界的施加。
本文将探讨在自由流中温度的变化以及如何使用Fluent软件对其进行模拟和分析。
2. 自由流温度变化原理在自由流中，流体的温度分布受到多种因素的影响，包括流体的速度、流动的性质以及边界条件等。
以下是一些影响自由流温度变化的主要因素：2.1 流体速度在自由流中，流体的速度决定了其热传递的效率。
通常情况下，流体的速度越高，热传递越强。
这是因为高速流动的流体可以带走更多的热量，并将其带到远离热源的地方。
2.2 流动性质流体的流动性质也对自由流温度的变化起着重要作用。
流体的黏性、密度和热导率等性质会影响其对热量的传导和传递能力。
例如，高黏性的流体会降低热传递效率，而高热导率的流体则有助于更快地传递热量。
2.3 边界条件边界条件是指在自由流中与周围环境接触的流体表面。
这些边界条件可以是恒定的温度或热通量，也可以是流体与固体表面的传热系数。
这些边界条件会对流体的温度分布产生直接影响。
3. 使用Fluent模拟自由流温度Fluent是一种流体动力学（CFD）软件，用于模拟和分析流体流动和传热问题。
下面将介绍如何使用Fluent对自由流中的温度进行模拟和分析。
3.1 几何建模首先，需要对模拟领域的几何形状进行建模。
可以使用Fluent提供的几何建模工具或其他CAD软件创建模拟领域的几何模型。
确保模型准确地反映了实际流动的情况。
3.2 网格生成接下来，需要生成模拟领域的网格。
网格的划分对于模拟结果的精确性和准确性至关重要。
Fluent提供了多种网格生成算法和优化选项，可以根据需要选择适合的方法进行网格划分。
3.3 边界条件和物理模型设置在模拟之前，需要设置边界条件和物理模型。
边界条件包括温度、速度和压力等参数。
物理模型包括流体的流动性质、热传导和传热模型等。
根据实际情况设置合理的参数值。

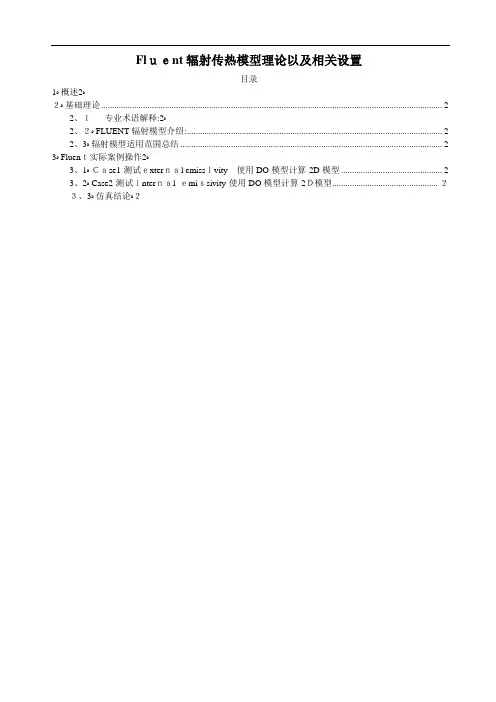

Fluent辐射传热模型理论以及相关设置目录1概述 (2)2基础理论 (2)2、1专业术语解释: (2)2、2FLUENT辐射模型介绍: (3)2、3辐射模型适用范围总结 (4)3Fluent实际案例操作 (5)3、1Case1-测试external emissivity 使用DO模型计算-2D模型 (5)3、2Case2-测试internal emissivity-使用DO模型计算-2D模型 (6)3、3仿真结论 (9)1概述在传热的仿真中,有时候会不可避免的涉及到辐射传热,而我们对Fluent中辐射模型的了解甚少,很难得到可靠的计算结果。
