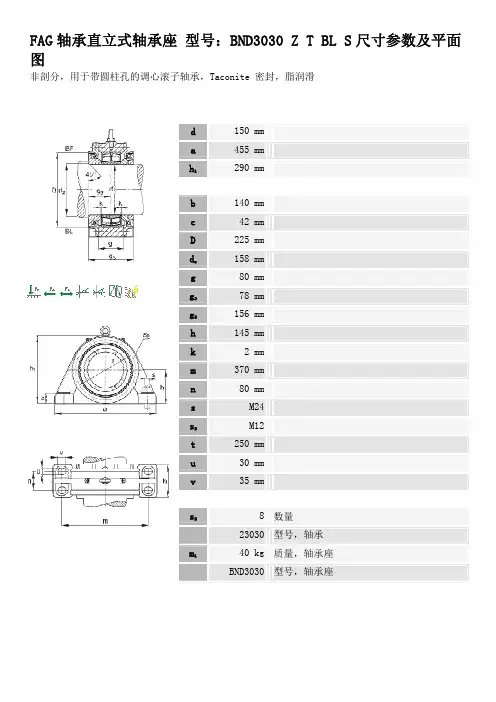

轴承FAG轴承直立式轴承座 BND3030-Z-T-BL-S尺寸参数

轴承型号尺寸
单位mm
轴承的型号可以分为前段、中段和后段三个部分。

前段（从右向左）第一位用英文字母表示精度等级，第二位用数
字表示游隙组别。

中段用七位数字（从右向左）分别表示：（1、2）内径尺寸代号；（3）直径系列代号；（4）类型代号；（5、6）结构形式代
号；（7）宽度系列代号；
后段用数字和字母分别表示补充代号。

内径尺寸代号：当轴承内径在20～495mm范围内，内径代号乘以5既为轴承内径尺寸mm。

内径在10～17mm的代号有特殊规定。

如下，
代号00----内径10mm
01----内径12mm
02----内径15mm
03----内径17mm
04～99----内径代号乘5mm
农历二〇〇七年十一月初八下午11时10分。

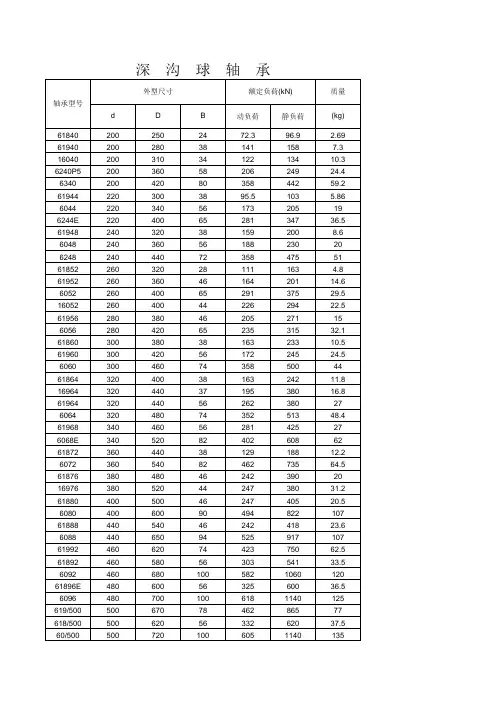

轴承尺寸规格对照表
轴承尺寸与轴承型号的关联：
轴承一般有三个尺寸，即内径尺寸、外径尺寸、宽度尺寸反应到轴承型号当中。

以21307CDE4为例：
CDE4：为后置代号。

21307：为轴承的基本代号。

反应的就是轴承的尺寸。

07：内径代号。

表示轴承的内径尺寸=07×5=35mm
3：外径代号。

表示轴承的外径尺寸是“3”系列。

详细尺寸参数需查询手册。

1：宽度代号。

表示轴承的宽度是“1”系列。

详细参数需查询手册。

2：类型结构代号。

表示此轴承是双列调心滚子轴承。

内径尺寸与型号的关联：
一、内径尺寸<10mm的轴承，轴承的内径尺寸即轴承的内径代号。

例：608T1XZZMC3ER轴承的内径尺寸=8mm。

二、内径尺寸大于等于10mm、小于等于17mm的轴承：
内径尺寸=10mm，轴承的内径代号是：00
例：6200CM轴承的内径尺寸=10mm
内径尺寸=12mm，轴承的内径代号是：01
例：6901-2Z的轴承内径尺寸=12mm。

内径尺寸=15mm，轴承的内径代号是：02
例：6902-2Z的轴承内径尺寸=15mm。

内径尺寸=17mm，轴承的内径代号是：03
例：6903-2Z的轴承内径尺寸=17mm。

三、内径尺寸大于等于20mm，小于等于180mm的轴承。

内径尺寸=轴承的内径代号×5。

2）通用配对型轴承，可任意（串联，面对面或背对背）配对安装，后置代号为UA，UO和UL。
.UA-在轴承面对面或背对背安装时有小的轴向游隙。
.UO-在轴承面对面或背对背安装时无游隙。
UL-在轴承面对面或背对背安装时有轻度预过盈。例如，B7004.TPA.P4.K5.UL表示主轴用接触角为15度的角接触球轴承，酚醛层压布管直兜孔实体保持架，外圈引导，轴承公差等级4级，内径和外径公差缩小，成对安装的通用型结构，轴承在背靠背或面对面安装时有轻度预过盈。
（6）公差等级（包括尺寸精度和旋转精度）
P0-公差等级符合国际标准ISO规定的0级，代号中省略，不表示。
P6-公差等级符合国际标准ISO规定的6级。
P6X-公差等级符合国际标准ISO规定的6X级圆锥滚子轴承。
P5-公差等级符合国际标准ISO规定的5级。
P4-公差等级符合国际标准ISO规定的4级。
MBS-黄铜实体保持架，内圈引导，带润滑槽。
MP-黄铜实体直兜孔保持架。
MPA-黄铜实体直兜孔保持架，外圈引导。
MPB-黄铜实体直兜孔保持架，内圈引导。
T-酚醛层压布管实体保持架，滚动体引导。
TA-酚醛层压布管实体保持架，外圈引导。
TB-酚醛层压布管实体保持架，内圈引导。
F3-低噪音轴承。主要是指圆柱滚子轴承和内径d大于60毫米以上的深沟球轴承。例：6213.F3。
G-低噪音轴承。主要是指内径d小于等于60毫米的深沟球轴承。例：6207.G。
（9）热处理
S0-轴承套圈经过高温回火处理，工作温度可达150摄氏度。
S1-轴承套圈经过高温回火处理，工作温度可达200摄氏度。
LP-轻金属制实体窗型保持架。
