SN轴承座是一种常见的轴承座型号，通常用于支撑轴承和其他旋转机械部件。SN轴承座的型号参数通常包括以下几个方面：

1. 尺寸参数，SN轴承座的尺寸参数包括座子的外形尺寸、安装孔的尺寸、座子的高度、座子的重量等。这些参数对于安装和使用SN轴承座至关重要，需要根据具体的机械设计和安装要求进行选择。

2. 材质参数，SN轴承座的材质通常是铸铁、钢铁或者铝合金等，不同的材质具有不同的强度和耐用性，需要根据具体使用环境和承载要求进行选择。

3. 轴承适用规格，SN轴承座通常配套使用特定规格的轴承，因此型号参数中会包括适用的轴承规格范围，例如适用于直径为20mm至100mm的轴承等。

4. 防护等级，部分SN轴承座可能具有防护等级，用以防止灰尘、水汽等外界物质对轴承的侵蚀，这些防护等级也会包含在型号参数中。

5. 其他特殊参数，根据不同厂家和不同型号，SN轴承座的型号参数还可能包括一些特殊的设计特点，例如安装方式、润滑方式、密封结构等。

总的来说，SN轴承座的型号参数涵盖了尺寸、材质、适用规格、防护等级以及特殊设计特点等多个方面，用户在选型和使用时需要综合考虑这些参数，以确保SN轴承座能够满足具体的工程需求。

合集下载

轴承型号

轴承型号

轴承的分类

从左往右数第一个或第一个和第二个数字加在一起

“6”表示深沟球轴承（0类）

“4”表示双列深沟球轴承（0类）

“2”或“1”表示调心球轴承（基本型号共四个数字）（1类）

“21”“22”“23”“24”表示调心滚子轴承。（3类）

“N”表示圆柱滚子轴承（包括短圆柱滚子和细长滚针的一部分）（2类）

“NU”内圈无挡边。

“NJ”内圈单挡边。

“NF”外圈单挡边。

“N”外圈无挡边。

“NN”双列圆柱滚子，外圈无挡边。

“NNU”双列圆柱滚子，内圈无挡边。

滚子长度是直径尺寸的最少5倍的，称之为滚针轴承（4类）

“NA”旋削外圈滚针轴承

“NK”冲压外壳滚针轴承

“K”滚针和保持架组件，无内外圈。

“7”表示角接触球轴承（6类）

“3”表示圆锥滚子轴承（公制）（7类）

“51”“52”“53”表示向心推力球轴承（基本型号共五个数字）（8类）

“81”表示推力短圆柱滚子轴承（9类）

“29”表示推力调心滚子轴承（9类）

轴承国家标准

GB-T 305-1998 滚动轴承外圈上的止动槽和止动环尺寸和公差

GB-T 308-2002 滚动轴承钢球

GB-T 309-2000 滚动轴承滚针

GB-T 4661-2002 滚动轴承 圆柱滚子

GB-T 4662-2003 滚动轴承 额定静载荷

GB-T 6391-2003滚动轴承 额定动载荷和额定寿命

JB-T 3034-1993 滚动轴承 油封防锈包装

JB-T 3573-2004 滚动轴承 径向游隙的测量方法

JB-T 6639-2004 滚动轴承零件 骨架式丁腈橡胶密封圈技术条件

JB-T 6641-2007 滚动轴承 残磁及其评定方法

JB-T 6642-2004 滚动轴承零件 圆度和波纹度误差测量及评定方法

JB-T 7048-2002 滚动轴承零件 工程塑料保持架

JB-T 7050-2005 滚动轴承 清洁度评定方法

JB-T 7051-2006 滚动轴承零件 表面粗糙度测量和评定方法

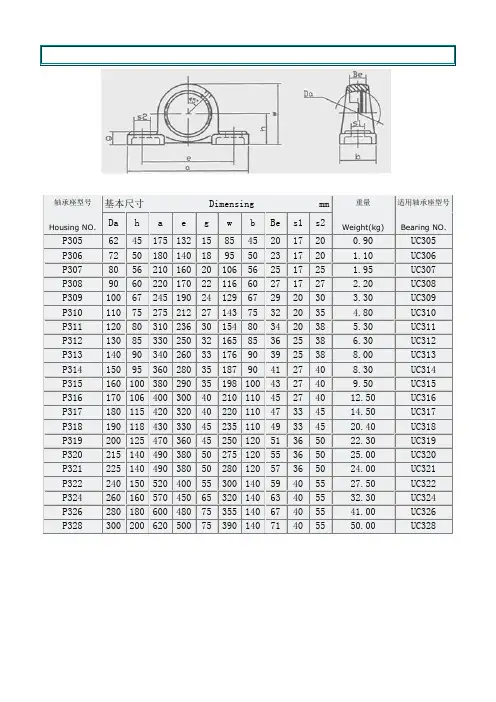

轴承座型号

轴承座型号

轴承座型号

Housing NO. 基本尺寸 Dimensing mm 重量

Weight(kg) 适用轴承座型号

Bearing NO. Da h a e g w b Be s1 s2

P305 62 45 175 132 15 85 45 20 17 20 0.90 UC305

P306 72 50 180 140 18 95 50 23 17 20 1.10 UC306

P307 80 56 210 160 20 106 56 25 17 25 1.95 UC307

P308 90 60 220 170 22 116 60 27 17 27 2.20 UC308

P309 100 67 245 190 24 129 67 29 20 30 3.30 UC309

P310 110 75 275 212 27 143 75 32 20 35 4.80 UC310

P311 120 80 310 236 30 154 80 34 20 38 5.30 UC311

P312 130 85 330 250 32 165 85 36 25 38 6.30 UC312

P313 140 90 340 260 33 176 90 39 25 38 8.00 UC313

P314 150 95 360 280 35 187 90 41 27 40 8.30 UC314

P315 160 100 380 290 35 198 100 43 27 40 9.50 UC315

P316 170 106 400 300 40 210 110 45 27 40 12.50 UC316

P317 180 115 420 320 40 220 110 47 33 45 14.50 UC317

P318 190 118 430 330 45 235 110 49 33 45 20.40 UC318

剖分式轴承座SN_5、6系列尺寸

剖分式轴承座SN_5、6系列尺寸

轴承座型号 基本尺寸 重量

Wt

kg 适用轴承型号 适用紧定套 定位尺寸及数量

D

H8 A B C G

H12 H

H12 L W M U V d2

H12 d3

H12 f1

H13 f2 Number QTY

SN505 52 165 46 22 25 40 67 75 130 15 20 21.5 31 3 4.2 1.4 1250K

2250K 22205K H205 HE205

H305 HE305 SR52×5

SR52×7 2

1

SN506 62 185 52 22 30 50 77 90 150 15 20 26.5 38 4 5.4 1.9 1206K

2206K 22206K H206 HE206

H306 HE306 SR62×7

SR62×10 2

1

SN507 72 185 52 22 33 50 82 95 150 15 20 31.5 43 4 5.4 2.0 1207K

2207K 22207K H207 HE207

H307 HE307 SR72×8

SR72×10 2

1

SN508 80 205 60 25 33 60 85 110 170 15 20 36.5 48 4 5.4 3.2 1208K

2208K 22208K H208 HE208

H308 HE308 SR80×7.5

SR80×10 2

1

SN509 85 205 60 25 31 60 85 112 170 15 20 41.5 53 4 5.4 3.0 1209K

2209K 22209K H209 HE209

H309 HE309 SR85×6

SR85×8 2

1

SN510 90 205 60 25 33 60 90 115 170 15 20 46.5 58 4 5.4 3.4 1210K

2210K 22210K H210 HE210

H310 HE310 SR90×6.5

NSK轴承座型号规格

NSK轴承座型号规格

NSK轴承座型号规格

轴承座——概述

根据轴承和轴承座的不同要求，轴承座的分类也不完全相同，在使用的时候要根据设计，认真核对选用。

1按轴承座的形状分类：

1.1外球面带座轴承，也称轴承单元（SKF的说法）。不带轴承的时候就叫外球面轴承座。

1.1.1.1外球面轴承座其根据轴承的系列分为200系列。300系列。XOO系列。

1.2外球面轴承座按形状分为立式座（P座），方形座（F座），菱形座（FL座），圆形座（C 座），凸台圆形座（FC座），凸台方形座（FS座），暗孔座（PA座），吊式座（FA座）。1.3整体式（即非分离式）立式轴承座组座，带螺丝紧固的轴承箱盖。这些立式轴承座组座最初是作为轻轨道卡车的轴箱开发的，但也可用于传统的立式轴承座组。非分离式立式轴承座组座比分离式轴承座刚性高，有些可承受更重的载荷。外球面轴承座也属于整体式座。

2剖分式轴承座

2.1剖分式轴承座（北方称瓦盒，轴承箱）根据选配的轴承不同以及轴的要求分SN2、5、3、6系列，SD有2、5、3、6、3100、3000、3200。3400、3500、3600系列。SNU500、600系列（SNL、SNH、SNV、SNF、SNG、SNK、SNA,要求一样，就叫法不一样。

具体型号有:

SN205 SN206 SN207 SN208 SN209 SN210 SN211 SN212

SN213 SN214 SN215 SN216 SN217 SN218 SN219 SN220 SN222

SN224 SN226 SN228 SN230 SN232 SN234 SN236 SN238

SNK205 SNK206 SNK207 SNK208 SNK209 SNK210 SNK211

SNK212 SNK213 SNK214 SNK215 SNK216 SNK217 SNK218

SNK219 SNK220 SNK222 SNK224 SNK226 SNK228 SNK230
