写个人简历的四点建议
写个人简历的四点建议
求职简历的重要性不用多说了，它就是那块敲门砖，好的简历能帮你获得更多的面试机会，差的简历唯一的去处是废纸篓。
准备简历争取做到…
1. 结构合理，段落清晰，重点突出。
2. 写清楚要应聘什么岗位，别期待招聘人员会帮你作出决定。
当公司有较多岗位空缺时，这点尤为重要。
3. 控制篇幅，一封简历不应该超过两页纸，如果中英文的话就不该超过四页。
补充一下，对外资公司来说，英文简历通常是必需的.，至少表明你有英文写作的能力。
4. 怎么写简历?千里马个人简历网有很多范本。
此处有几个个人建议。
a) 注意用词的准确性和力度，举个例子，同样做一个项目，Lead, Participate, Coordinate，就代表了不同工作角色。
英文简历里比较有力的词包括 lead, manage, own, initiate, etc. 当然了，也别夸张。
b) 最好有个简单的概括，包括你的经验，技能，取得的成绩等，一目了然，让招聘人员更好地看到你的背景。
c) 不要仅仅罗列你的工作职责，同时写出你的成绩。
如果可能，提供数据，比较有力的例子，增加销售量多少，降低成本多少，或者招聘了多少人，呵呵。
d) 可以把你获得的奖励或荣誉放在上面，会增加得分，同样适用于学术性文章的发表，专利的拥有等。

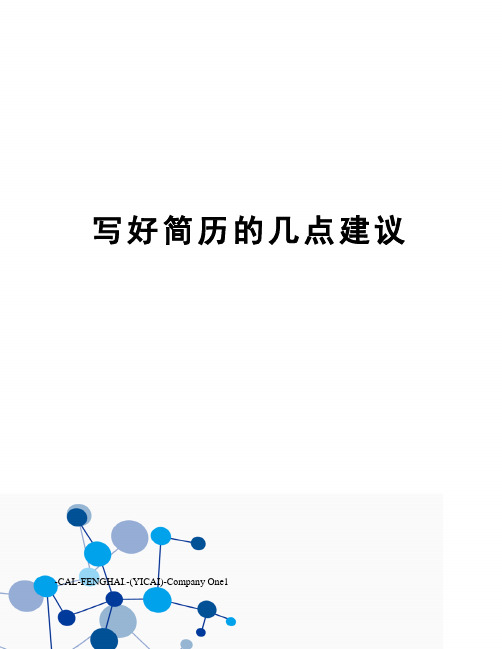

写好简历的几点建议-CAL-FENGHAI.-(YICAI)-Company One1写好简历的几点建议应届毕业生相对来说比较缺乏工作经验。
那么如何才能在校园招聘中拥有一份好简历，让HR更加了解你的实力，如何让自己的简历吸引面试官眼球呢？给出如下几条建议：一、内容必须真实不管是你的知识水平、业务能力，还是你的工作经历，不管是简历的哪个环节，哪怕是一个细小的部分，在书写这些东西时，都要遵循真实的原则，并要执行好真实这个原则。
在招聘过程中，如果一旦被用人单位发现你的简历有造假的现象，应聘者的人品道德也就会完全丧失，这也注定这个应聘者无法找到优秀的雇主。
二、目标一定明确尤其是在申请大公司的职位时，一定要在简历最醒目处，明确表述清楚自己希望工作的目标城市、目标部门以及目标岗位。
特别是要重视自己理想的职位是什么，然后从专业、技能、经验、兴趣等方面简单分析你的目标职位的由来。
绝对忌讳那些眉毛胡子一把抓的申请者，而这种对自己职位没有明确目标的申请者，也是最容易被淘汰的对象。
三、简单但要厚实简单的意思是，千万不要把简历写上五六页，一般人力资源部门负责第一轮简历筛选的人，根本没有那么多的精力看。
据西门子公司负责校园招聘的孙小红介绍，一般在第一轮筛选简历时，平均来讲，看一份简历最多只有3040秒的时间，所以张数太多的简历很容易招人烦。
建议简历张数最好控制在一两张内，最多不要超过3张。
一份一目了然的简历，一定是把应聘者的最大特点放在简历最突出的位置，千万不能让筛选简历的人，从简历中总结、提炼你的特点。
厚实是指简历内容要丰富，传递的信息量必须大。
要把自己的教育背景、工作经验、能力优势都一一表达清楚。
四、不同公司简历不同公司不相同，文化自然有差异。
应聘者千万要记住;应聘不同的企业，一定要用不同的简历。
这并不是主张应聘者简单地变更一下原来的简历就可以，而是建议应聘者必须结合要应聘的企业，重新写自己的简历。
FPGA工程师职场必修能力和面试总结FPGA这个概念在很多应用领域，出现的频率越来越多，例如：在比特币挖矿中在基于FPGA的矿机，自动驾驶系统中实时视觉处理系统，军事领域的导弹导航系统等。
这段时间，也去面试了十多个FPGA岗位，发现在面试过程中发现有很多很突出的问题，特别是在比较大型的公司都会相当重视。
具体来说会考量面试者很多的几个知识点：同步时钟设计、亚稳态、异步FlFOo可以亳不夸张地说，如果面试者要是能弄明白这几个问题，那么至少能满足迄今绝大多数公司对FPGA岗位的大部分需求。
相比其他电子行业，从事FPGA开发工资高，对技术水平要求也高，一方面除了要求工程师对广泛的基础知识要有一定的了解，其次也需要有实际的经验，如果在投递简历时，能通过拍照片、录视频的方式把你曾经做过的项目经验经历打包整理好,在面试的时候用上,会极大增加你的通过率。
技术面试时，多讲讲你做过的东西，怎么做具体有哪些想法，扩展性思维，尽量多去开拓一些相关性知识，让企业者更多看到你知道得很多，基础很扎实，容易上手易于培养，后续就基本没什么问题了。
以下录自某FPGA专业通信设备商的人员招聘，对于入职FPGA工程师岗位的具体要求。
整个面试过程包含笔试（专业基础题）+面试（主观分析题）共两个部分，下面为大家提供具体题目及参考回答。
FPGA工程师面试必考题目主观题：1.你认为你从事这项工作有什么主要的优点？2.描述一下你之前参与的最有成就的项目，你觉你的成就来源是什么？3.你觉得你自身最大的缺点是什么？该如何克服或改进。
4.你该如何与最新的技术保持同步？专业知识题：1.什么是同步逻辑和异步逻辑？同步时序逻辑电路的特点：各触发器的时钟端全部连接在一起，并接在系统时钟端，只有当时钟脉冲到来时，电路的状态才能改变。
改变后的状态将一直保持到下一个时钟脉冲的到来，此时无论外部输入有无变化，状态表中的每个状态都是稳定的。
异步时序逻辑电路的特点：电路中除可以使用带时钟的触发器外,还可以使用不带时钟的触发器和延迟元件作为存储元件，电路中没有统一的时钟，电路状态的改变由外部输入的变化直接引起.同步逻辑是时钟之间有固定的因果关系。

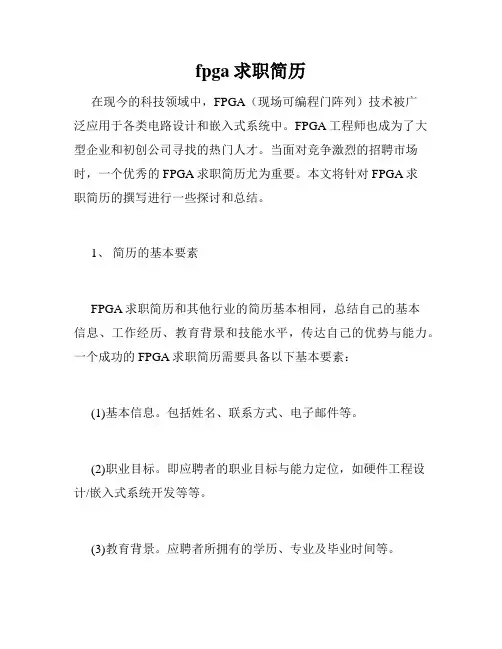

fpga求职简历在现今的科技领域中，FPGA（现场可编程门阵列）技术被广泛应用于各类电路设计和嵌入式系统中。
FPGA工程师也成为了大型企业和初创公司寻找的热门人才。
当面对竞争激烈的招聘市场时，一个优秀的FPGA求职简历尤为重要。
本文将针对FPGA求职简历的撰写进行一些探讨和总结。
1、简历的基本要素FPGA求职简历和其他行业的简历基本相同，总结自己的基本信息、工作经历、教育背景和技能水平，传达自己的优势与能力。
一个成功的FPGA求职简历需要具备以下基本要素：(1)基本信息。
包括姓名、联系方式、电子邮件等。
(2)职业目标。
即应聘者的职业目标与能力定位，如硬件工程设计/嵌入式系统开发等等。
(3)教育背景。
应聘者所拥有的学历、专业及毕业时间等。
(4)专业技能。
针对FPGA行业所需技能的实际应用能力。
(5)工作经历。
详细记录过去的工作经历、项目经验，说明所负责的实验室开发、产品开发、问题解决、任务完成的情况。
2、简历的技巧为了拥有一份出色的简历，应该考虑如下做法：(1)突出对应聘岗位的应用能力在招聘过程中，雇主通常更加关注求职者与招聘岗位的匹配度。
这意味着，你的简历需要准确地彰显出你的FPGA技能与能力，以及你在该领域的工作经验，为实现该应聘职位的综合能力提供充足的证据。
(2)编写紧凑易读的简历别让你的简历变成长篇大论，应该简洁明了，在排版上注意分段和亮点，使得招聘人员在短时间内循序渐进地了解你的技能和背景。
合格的经验是一两页的简历足矣，少写冗长的经历或无用的全能语言，重点做好实际能力的展示。
(3)强调成就如果你曾经取得过FPGA设计中的重要突破，或者在独立开发项目中遇到了几个难题，应该在简历中用一两句话清晰地陈述你的成就，同时为招聘人员提供更多细节和对于个人能力的了解。
这将为你的介绍增添深度和亮点。
(4)积极采用关键字词汇在搜索过程中具有决定性的作用，这也在招聘中异常重要。
你可以采用和招聘职位相关的常用词汇来编写简历，比如VHDL、Verilog、FPGA等，帮助招聘人员很快定位你的专业领域和能力，争得下一次面试的机会。

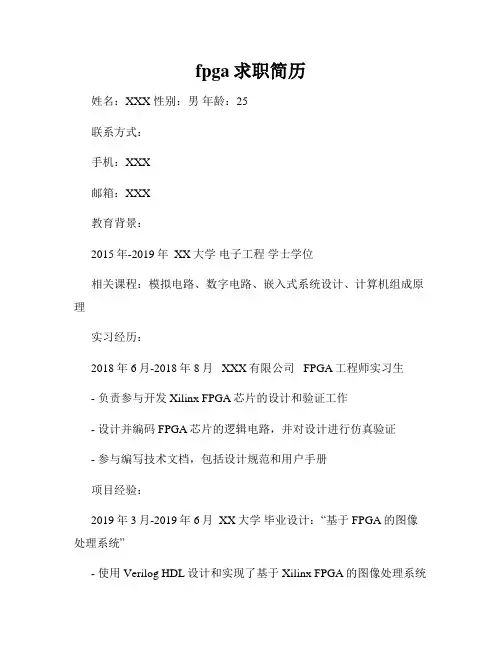

fpga求职简历姓名：XXX 性别：男年龄：25联系方式：手机：XXX邮箱：XXX教育背景：2015年-2019年 XX大学电子工程学士学位相关课程：模拟电路、数字电路、嵌入式系统设计、计算机组成原理实习经历：2018年6月-2018年8月 XXX有限公司 FPGA工程师实习生- 负责参与开发Xilinx FPGA芯片的设计和验证工作- 设计并编码FPGA芯片的逻辑电路，并对设计进行仿真验证- 参与编写技术文档，包括设计规范和用户手册项目经验：2019年3月-2019年6月 XX大学毕业设计：“基于FPGA的图像处理系统”- 使用Verilog HDL设计和实现了基于Xilinx FPGA的图像处理系统- 负责设计图像处理算法，并进行硬件实现和优化- 对设计进行仿真验证，达到了预期的性能指标技能与专长：- 熟悉FPGA的Verilog HDL设计与开发流程- 理解数字电路设计原理，具备较强的逻辑设计能力- 熟练使用Xilinx系列FPGA芯片与开发工具- 了解FPGA时序设计与时钟域划分- 具备较强的问题分析和解决能力个人项目：- 基于FPGA的音乐播放器设计与实现- 嵌入式系统设计课程设计项目——用FPGA实现的测距仪- FPGA实验课程设计项目——光电触发电路设计与实现自我评价：本人对FPGA设计有浓厚的兴趣，并具备较为扎实的理论知识和实践经验。
在校期间，通过丰富的实习经历和项目经验，积累了较为丰富的FPGA设计与开发经验。
熟练掌握FPGA的Verilog HDL设计，能够独立负责FPGA芯片的逻辑设计、仿真验证和综合实现。
在团队合作中，我具有良好的沟通能力，能够与团队成员进行有效的协作，共同完成项目任务。
期望薪资：面议以上为我的简历，请予以考虑。
如果需要更详细的信息或面试安排，请随时与我联系。
谢谢！。

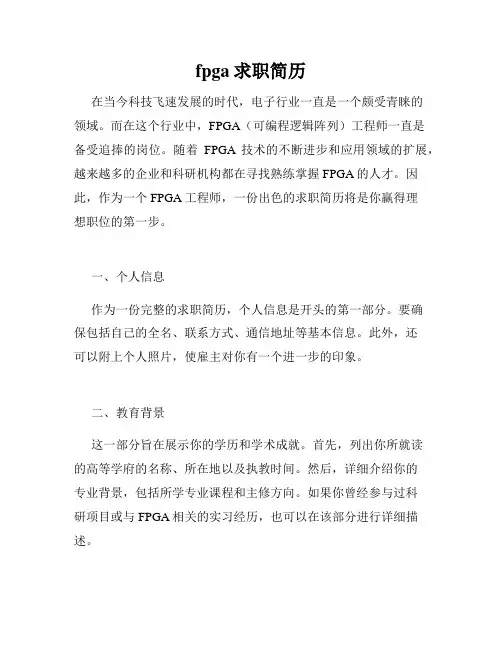

fpga求职简历在当今科技飞速发展的时代，电子行业一直是一个颇受青睐的领域。
而在这个行业中，FPGA（可编程逻辑阵列）工程师一直是备受追捧的岗位。
随着FPGA技术的不断进步和应用领域的扩展，越来越多的企业和科研机构都在寻找熟练掌握FPGA的人才。
因此，作为一个FPGA工程师，一份出色的求职简历将是你赢得理想职位的第一步。
一、个人信息作为一份完整的求职简历，个人信息是开头的第一部分。
要确保包括自己的全名、联系方式、通信地址等基本信息。
此外，还可以附上个人照片，使雇主对你有一个进一步的印象。
二、教育背景这一部分旨在展示你的学历和学术成就。
首先，列出你所就读的高等学府的名称、所在地以及执教时间。
然后，详细介绍你的专业背景，包括所学专业课程和主修方向。
如果你曾经参与过科研项目或与FPGA相关的实习经历，也可以在该部分进行详细描述。
三、技能能力作为一名FPGA工程师，你必须具备一系列的技能和能力，才能胜任这个职位。
在这一部分，你可以展示你的专业知识、编程技能以及与FPGA相关的任何特殊技能。
例如，你可能熟悉HDL （硬件描述语言）如Verilog和VHDL，能够独立完成FPGA的设计和调试。
你还可以强调你的团队合作能力、沟通能力和问题解决能力，以及你对持续学习和创新的追求。
四、项目经验这一部分是你展示你在实践中应用FPGA技术的机会。
你可以列举一些你曾参与或主导的项目，包括项目的名称、时间、团队规模和你的具体职责。
可以描述你在项目中的具体任务，如FPGA架构设计、时序优化、功能验证等。
同时，强调你在项目中取得的成果和解决的挑战，以及你所获得的经验和教训。
五、奖项和荣誉如果你曾经在学术或科研方面取得过突出成绩，这部分是展示你的机会。
你可以列出你在学校或相关竞赛中所获得的奖项和荣誉。
这些奖项可以展示你在FPGA领域具备的才能和能力，为你的简历增加额外的亮点。
六、个人陈述个人陈述是你向雇主展示你的个人特质、工作动力和目标的机会。
FPGA开发岗位-简历[您的姓名]性别：[性别] 出生年月：[出生年月]籍贯：[籍贯] 民族：[民族]政治面貌：[政治面貌]联系方式：[联系方式] 邮箱：[邮箱][上传您的照片（可选）]求职意向：工作地点：[工作地点]职位类别：FPGA开发工程师（或其他相关岗位）自我评价：我是一名具备FPGA设计和开发知识的工程师。
我在FPGA编程、硬件开发和系统集成方面有丰富的经验，能够参与从概念到生产的全过程。
我注重细节，善于解决问题和决策。
我具备出色的团队合作和沟通能力，能够协作推动项目成功。
教育背景：学历：[学历]学校：[学校]年份：[年份]专业：电子工程（或与FPGA开发相关的专业）技能：FPGA设计和编程VHDL或Verilog编程硬件开发FPGA工具链（如Xilinx或Altera）问题解决和决策沟通和协调数据分析工作经历：1. [日期范围]公司：[公司名称]职位：FPGA开发工程师参与FPGA项目开发，负责FPGA设计和编程。
制定项目计划，确保FPGA代码按时交付并满足规格要求。
协助解决FPGA开发过程中的问题，并进行FPGA验证和测试。
2. [日期范围]公司：[公司名称]（可选，根据您的经历填写）职位：[职位名称]（可选，根据您的经历填写）描述您在这个职位上的主要工作职责和成就。
项目效果描述：[列举您在工作中的重要项目或成就，包括您的贡献和项目结果]职位关联：我相信我的FPGA设计和开发知识使我非常适合FPGA开发工程师岗位。
我期待继续在FPGA 领域取得更多经验，并为新技术和产品的成功做出贡献。

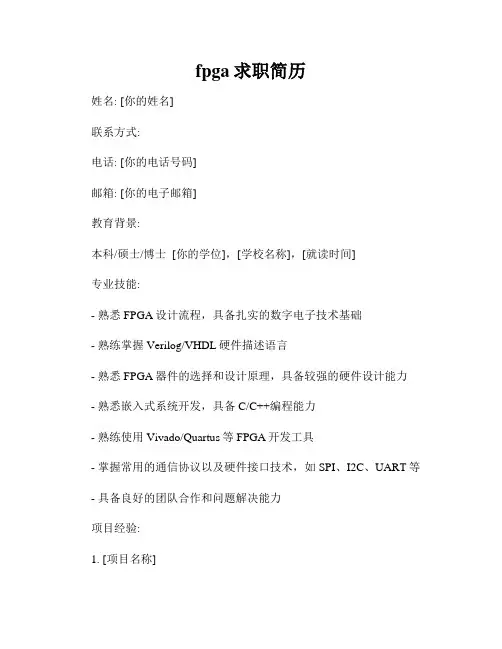

fpga求职简历姓名: [你的姓名]联系方式:电话: [你的电话号码]邮箱: [你的电子邮箱]教育背景:本科/硕士/博士 [你的学位]，[学校名称]，[就读时间]专业技能:- 熟悉FPGA设计流程，具备扎实的数字电子技术基础- 熟练掌握Verilog/VHDL硬件描述语言- 熟悉FPGA器件的选择和设计原理，具备较强的硬件设计能力- 熟悉嵌入式系统开发，具备C/C++编程能力- 熟练使用Vivado/Quartus等FPGA开发工具- 掌握常用的通信协议以及硬件接口技术，如SPI、I2C、UART等- 具备良好的团队合作和问题解决能力项目经验:1. [项目名称]- 项目描述：介绍项目的背景和目标- 主要职责：说明你在项目中承担的任务和所取得的成果- 技术应用：描述你在项目中使用的FPGA设计方法和工具2. [项目名称]- 项目描述：介绍项目的背景和目标- 主要职责：说明你在项目中承担的任务和所取得的成果- 技术应用：描述你在项目中使用的FPGA设计方法和工具工作经历:[公司名称]，[职位]，[工作时间]- 描述你在工作中的主要职责和所取得的成果个人项目:1. [项目名称]- 项目描述：自主完成的个人项目，简要描述项目内容和目标- 技术应用：说明你在项目中使用的FPGA设计方法和工具- 成果展示：如有成果展示（比如Github链接），可以作为参考荣誉奖项:- 列举你在学术或者职业方面所获得的荣誉或奖项技术博客/社区贡献:- 如果你在技术博客或者社区论坛上有相关技术文章或者解答问题的经验，可以简要说明自我评价:- 简要陈述你的技术优势和个人特点，突出你在FPGA设计方面的能力和潜力期望职位: FPGA工程师希望能有机会为贵公司贡献我的专业知识和技术能力。
我期待能够在FPGA设计方面不断学习和成长，并与优秀的团队共同进步。
附注: 以上仅为范例，可以根据实际情况进行修改和调整，以准确表达个人信息和能力。
fpga求职简历姓名：联系方式：求职岗位：教育背景：工作经历：项目经验：专业技能：自我评价：【简历正文】姓名： XXX联系方式：手机：XXX 邮箱：XXX求职岗位：FPGA工程师教育背景：XXXX年-XXXX年 XXXX大学 XXXX专业学士学位主要课程：数字电路设计、模拟电子技术、FPGA原理与应用、嵌入式系统设计等。
工作经历：XXXX年-XXXX年公司名称职位负责XXXX项目的FPGA设计与开发工作，包括功能设计、性能验证、系统集成等。
项目经验：项目一：XXXX项目（公司名称）项目描述：该项目是一个高性能图像处理系统，通过FPGA实现图像的实时处理和算法加速，具有较低的功耗和延迟。
项目职责：- 参与系统架构设计，负责FPGA部分的硬件设计与调试；- 实现并优化图像处理算法，提高系统性能；- 进行功能验证和性能测试，解决设计问题和优化需求。
项目成果：- 成功将图像处理算法从软件端迁移到FPGA硬件加速，实现了实时图像处理；- 优化了系统性能，在功耗和延迟上取得了显著的改进；- 获得了公司的技术创新奖。
专业技能：- 熟练掌握Verilog和VHDL硬件描述语言，能够进行FPGA设计与开发；- 熟悉FPGA设计流程，具备较强的逻辑设计和调试能力；- 熟悉常用的FPGA工具和开发环境，如Xilinx Vivado等；- 具备良好的数字电路设计基础和信号处理知识。
自我评价：本人对FPGA技术充满热情，具备较强的学习能力和解决问题的能力。
在项目中，我能够积极思考，善于合作，并具备良好的沟通能力。
不断追求技术创新，致力于将FPGA技术应用于实际项目中。
热爱团队合作，具备快速学习和适应新环境的能力。
期待能加入贵公司的FPGA团队，与优秀的同事们共同成长和进步。
以上为本人真实简历，谢谢您的阅读！（文章字数：232字）。

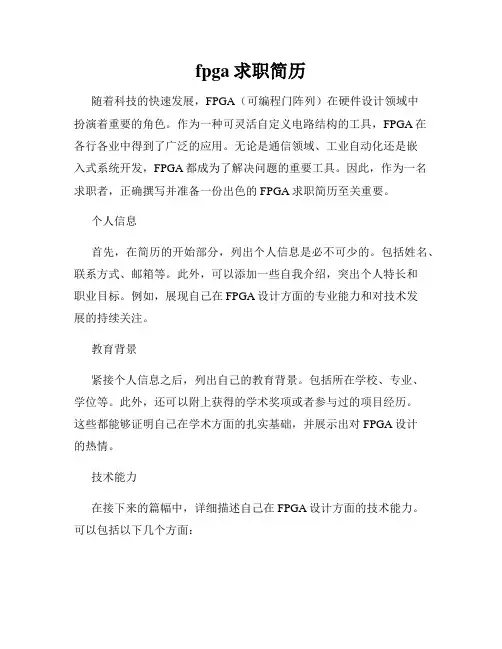

fpga求职简历随着科技的快速发展，FPGA（可编程门阵列）在硬件设计领域中扮演着重要的角色。
作为一种可灵活自定义电路结构的工具，FPGA在各行各业中得到了广泛的应用。
无论是通信领域、工业自动化还是嵌入式系统开发，FPGA都成为了解决问题的重要工具。
因此，作为一名求职者，正确撰写并准备一份出色的FPGA求职简历至关重要。
个人信息首先，在简历的开始部分，列出个人信息是必不可少的。
包括姓名、联系方式、邮箱等。
此外，可以添加一些自我介绍，突出个人特长和职业目标。
例如，展现自己在FPGA设计方面的专业能力和对技术发展的持续关注。
教育背景紧接个人信息之后，列出自己的教育背景。
包括所在学校、专业、学位等。
此外，还可以附上获得的学术奖项或者参与过的项目经历。
这些都能够证明自己在学术方面的扎实基础，并展示出对FPGA设计的热情。
技术能力在接下来的篇幅中，详细描述自己在FPGA设计方面的技术能力。
可以包括以下几个方面：1. FPGA编程语言：列出熟悉的编程语言，如VHDL、Verilog等，并说明自己在这些语言上的熟练程度。
可以描述自己曾经完成过的FPGA设计项目，包括功能实现、优化等。
2. 硬件描述语言（HDL）和硬件工具：介绍自己对HDL的了解程度，如SystemVerilog、Vivado等，并且提到过去使用的FPGA开发工具，如Xilinx ISE、Quartus等。
这些都能够证明自己对FPGA设计流程和工具的熟悉程度。
3. 数字电路设计：描述自己在数字电路设计方面的经验，比如对于计数器、状态机、数据通路等的理解和应用能力。
4. 硬件调试和验证：强调自己解决问题和调试的能力，包括如何使用逻辑分析仪、示波器等工具进行FPGA设计的验证和调试。
5. 技术领域：如果在特定领域中有经验，例如通信、视频处理、图像处理等，可以介绍自己在该领域上的专业知识和项目经验。
实习/工作经历除了教育背景和技术能力外，实习或工作经历也是简历中重要的组成部分。
FPGA工程师如何写简历的几点建议(转载)FPGA工程师如何写简历的几点建议(转载)rickyice 发表于2006-11-10 10:18:00本来是给下面一篇帖子的回复，写了写，觉得还是放在前面，看得人会多点。
我做了10年的FPGA了，中间也做过ASIC（前端），DSP 也有10年了，嵌入式短些，只有2年。
在小公司待过，也在大公司待过，给别人写过简历，也收过简历，有一点心得，写出来和大家分享1、首先要确认你的竞争力，下面的帖子在问是否会被大公司看中，你说的知名大公司指的是哪些公司？各公司的业务范围和需求都不一样。
大小也很难从人数和资产上界定，我认识一个公司只有80人，但是在业界绝对是老大，别的公司设计产品都要借鉴一下他们的。
招聘的重点是看你是否能适应公司的业务，所以，写简历的第一点是简历要有侧重点，不能只有一份，ASIC工程师和FPGA工程师的要求就不一样，其中分前端工程师、后端工程师、编码工程师、算法工程师、测试工程师等等，要求不一样，你都投一份简历，就很难从HR那里被送到实际要招人的组长手里，HR会觉得你专业或经历不适合。
这是刚出校门的人简历最大的弊病。
2、大部分人简历最大的问题是只有做过的项目简介，但是没有描述你的工作和最后的效果。
要知道真正招人的很关心你做过哪些项目，主要关心的是在项目中做了什么，达到了什么效果。
比如我以前收到的简历就有写做过ASIC的，但是一看时间只有3个月，根本不可能做完，再问问做的内容，主要是做测试，这样写是不行的。
3、另外还有效果，每一个设计应该是功能和性能的结合。
最后要描述你实现了哪些功能和效率有多高。
这样人家起码会认为你是个严谨的工程师，无论ASIC还是FPGA，最后的性能报告都是很重要的。
比如E1的接口设计，很多人都会做，但是你能实现得比别人效率高、或者面积小，就能说明你的能力。
这也是面试时公司会去了解的重点，这样连后面的面试你也会占优势。
4、一个公司的招聘流程（真正招人的，不是为了人才储备的）一般不会搞海选，HR把认为基本符合要求的简历给要人的组长，他看好了才会通知面试，而这些人都是资深工程师，你的项目他一看就知道有没有水分，一般有水分的都难以面试，因为组长需要的工程师是能干活少吹牛的，写明白你在以前的项目中做了什么有很多好处，没人指望刚毕业的就什么都会，只要组长觉得有潜质就有希望。
所以把你做的写清楚，组长才能看出你是否有潜质。
5、简历里另一个误区是经验，每个公司都需要有经验的工程师，但是每个老板都知道，真正有经验的工程师报价不会低，老板可是要在能完成任务的前提下尽量解决开支的。
所以一个组常常是一个巨有经验的，带两个很有经验的，几个有点经验的，加上几个刚入门的。
所以不要夸大自己的经验，放低姿态，重点表现你的潜力，反而有利。
组长不太喜欢要很有经验的，因为会打破小组的平衡；更不喜欢巨有经验的，会踢了自己的饭碗；所以有点经验的是首选，刚入门也不错，因为比较好调教。
所以刚毕业的学生只要在简历中让人觉得有点经验就够了。
6、简历要重点突出。
简历先给HR看，他们多半不懂技术，只是根据招人指标看是否符合，所以一定要把你符合招聘要求中的部分写成一个模块，比较靠前，HR一看见这部分就ok了，后面根本不看。
第二个看的人多半是你将来的上司，所以要把他关心的部分单独写几个模块，要详细：你从哪毕业（学的什么就可以简略）、做过些什么、做得怎么样、会什么、程度如何、还有哪些辅助本领（技术上的），最后看的人是你的大老板，他就看看你的资历（好评价你的成本），有的企业文化好的地方会看看课外的爱好什么的（都不是主要的）。
所以要写得模块分明，字得间隔要大，标题要明显，让每个人看到他想看的，尽量少费话。
没话说宁可少说，起码给人一个简洁的映象。
要知道FPGA或者说硬件工程师大部分都是有些急脾气的，未必耐烦看完很长的简历。
FPGA设计者的5项基本功得《佟林传》里，佟林练的基本功是“绕大树、解皮绳”，然后才练成了什么“鬼影随行、柳叶绵丝掌”。
在我看来，成为一名说得过去的FPGA设计者，需要练好5项基本功：仿真、综合、时序分析、调试、验证。
需要强调的一点是，以上基本功是针对FPGA设计者来说的，不是针对IC设计者的。
对于IC设计，我不懂，所以不敢妄言.对于FPGA设计者来说，练好这5项基本功，与用好相应的EDA工具是同一过程，对应关系如下：1. 仿真：Modelsim, Quartus II(Simulator Tool)2. 综合：Quartus II (Compiler Tool, RTL Viewer, Technolog y Map Viewer, Chip Planner)3. 时序：Quartus II (TimeQuest Timing Analyzer, Technology Map Viewer, Chip Planner)4. 调试：Quartus II (SignalTap II Logic Analyzer, Virtual JTA G, Assignment Editor)5. 验证：Modelsim, Quartus II(Test Bench Template Writer)掌握HDL语言虽然不是FPGA设计的全部，但是HDL语言对FPGA设计的影响贯穿于整个FPGA设计流程中，与F PGA设计的5项基本功是相辅相成的。
对于FPGA设计者来说，用好“HDL语言的可综合子集”可以完成FPGA设计50%的工作——设计编码。
练好仿真、综合、时序分析这3项基本功，对于学习“HD L语言的可综合子集”有如下帮助：1. 通过仿真，可以观察HDL语言在FPGA中的逻辑行为。
2. 通过综合，可以观察HDL语言在FPGA中的物理实现形式。
3. 通过时序分析，可以分析HDL语言在FPGA中的物理实现特性。
对于FPGA设计者来说，用好“HDL语言的验证子集”，可以完成FPGA设计另外50%的工作——调试验证。
1. 搭建验证环境，通过仿真的手段可以检验FPGA设计的正确性。
2. 全面的仿真验证可以减少FPGA硬件调试的工作量。
3. 把硬件调试与仿真验证方法结合起来，用调试解决仿真未验证的问题，用仿真保证已经解决的问题不在调试中再现，可以建立一个回归验证流程，有助于FPGA设计项目的维护。
FPGA 设计者的这5项基本功不是孤立的，必须结合使用，才能完成一个完整的FPGA设计流程。
反过来说，通过完成一个完整的设计流程，才能最有效地练习这5项基本功。
对这5项基本功有了初步认识，就可以逐个深入学习一些，然后把学到的知识再次用于完整的设计流程。
如此反复，就可以逐步提高设计水平。
采用这样的循序渐进、螺旋式上升的方法，只要通过培训入了门，就可以自学自练，自我提高。
市面上出售的有关FPGA设计的书籍为了保证结构的完整性，对FPGA设计的每一个方面分开介绍，每一方面虽然深入，但是由于缺少其他相关方面的支持，读者很难付诸实践，只有通读完全书才能对FPGA设计获得一个整体的认识。
这样的书籍，作为工程培训指导书不行，可以作为某一个方面进阶的参考书。
如何使用现有的书籍进行自学，这是后话。
对于新入职的员工来说，他们往往对FPGA的整体设计流程有了初步认识，5项基本功的某几个方面可能很扎实。
但是由于某个或某几个方面能力的欠缺，限制了他们独自完成整个设计流程的能力。
入职培训的目的就是帮助他们掌握整体设计流程，培养自我获取信息的能力，通过几个设计流程来回的训练，形成自我促进、自我发展的良性循环。
在这一过程中，随着对工作涉及的知识的广度和深度的认识逐步清晰，新员工的自信心也会逐步增强，对个人的发展方向也会逐步明确，才能积极主动地参与到工程项目中来。
FPGA与CPLD内部结构区别？CPLD以altraMAX7000这种PLD为例，可分为三块结构：宏单元（Marocell)，可编程连线（PIA)和I/O控制块。
宏单元是PLD的基本结构，由它来实现基本的逻辑功能。
可编程连线负责信号传递，连接所有的宏单元。
I/O控制块负责输入输出的电气特性控制，比如可以设定集电极开路输出，摆率控制，三态输出等。
这种基于乘积项（实际就是与或阵列）的PLD基本都是由EEPROM和Flash工艺制造的，一上电就可以工作，无需其他芯片配合。
布线方式是全局的，所以延时可预测。
CP LD适合做逻辑设计。
FPGAFPGA基于LUT，LUT本质上就是一个RAM，每一个LU T可以看成一个有4位地址线的16x1的RAM。
这也是为什么FPGA需要外接一个rom来上电配置。
以xilinx的Spartan-II为例，主要包括CLBs，I/O 块，RAM块和可编程连线。
在spartan-II中，一个CLB包括2个Slices,每个slices包括两个LUT，两个触发器和相关逻辑。
Slices可以看成是SpartanII实现逻辑的最基本结构。
FPGA的制造工艺确定了FPGA芯片中包含的LUT和触发器的数量非常多，往往都是几千上万，PLD一般只能做到512个逻辑单元，而且如果用芯片价格除以逻辑单元数量，F PGA的平均逻辑单元成本大大低于PLD。
所以如果设计中使用到大量触发器，例如设计一个复杂的时序逻辑，那么使用FPGA就是一个很好选择。
tch和Register区别？行为描述中Latch如何产生？本质的区别在于：latch是电平触发，reg是边沿触发。
时序设计中尽量使用reg触发。
行为描述中，如果对应所有可能输入条件，有的输入没有对应明确的输出，系统会综合出latch。
比如：always@( a or b) //缺少else语句beginif(a==1)q <= b;end3.对竞争冒险的理解，以及如何消除？在组合逻辑中，由于门的输入信号通路中经过了不同的延时，导致到达该门的时间不一致叫竞争。
产生毛刺叫冒险。
如果布尔式中有相反的信号则可能产生竞争和冒险现象。
解决方法：一是添加布尔式的消去项，二是在芯片外部加电容。
4.用Verilog设计一个5分频器。
5分频，奇数分频都可以类似这么做,只需要改div1和div2的参数。
div1为奇数分频除2的余数。
采用上升延和下降延分别触发不同波形，最后叠加的方式产生奇数分频。
module divfreq(clk, clk1x, rst, clk1xpose, clk1xne ge, coutpose, coutnege);input clk;input rst;output clk1x;output clk1xpose;output clk1xnege;output[2:0] coutpose;output[2:0] coutnege;reg clk1xpose;reg clk1xnege;reg[2:0] coutpose;reg[2:0] coutnege;parameter div1 = 2 , div2 = 4; // div1 ＝5 / 2, div2 = 5 - 1assign clk1x = clk1xpose | clk1xnege;always@(posedge clk or negedge rst)beginif(!rst)clk1xpose = 0;else if(coutpose == div1)clk1xpose = ~clk1xpose;else if(coutpose == div2)clk1xpose = ~clk1xpose;elseclk1xpose = clk1xpose;endalways@(negedge clk or negedge rst)beginif(!rst)clk1xnege = 0;else if(coutnege == div1)clk1xnege = ~clk1xnege;else if(coutnege == div2)clk1xnege = ~clk1xnege;elseclk1xnege = clk1xnege;endalways@(posedge clk or negedge rst) beginif(!rst)coutpose = 0;else if(coutpose == div2)coutpose = 0;elsecoutpose = coutpose + 1;endalways@(negedge clk or negedge rst)beginif(!rst)coutnege = 0;else if(coutnege == div2)coutnege = 0;elsecoutnege = coutnege + 1;endendmodule写给即将毕业的电子信息工程专业的女生写给即将毕业的电子信息工程专业的女生在这里，我没有言传身教的意思。
