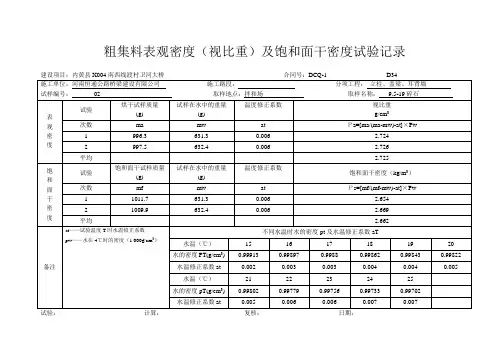

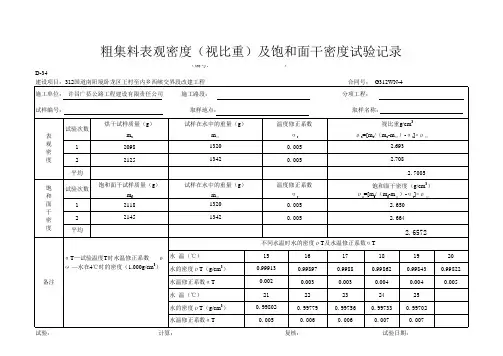

D-34 粗集料表观密度(视比重)及饱和面干密度试验记录

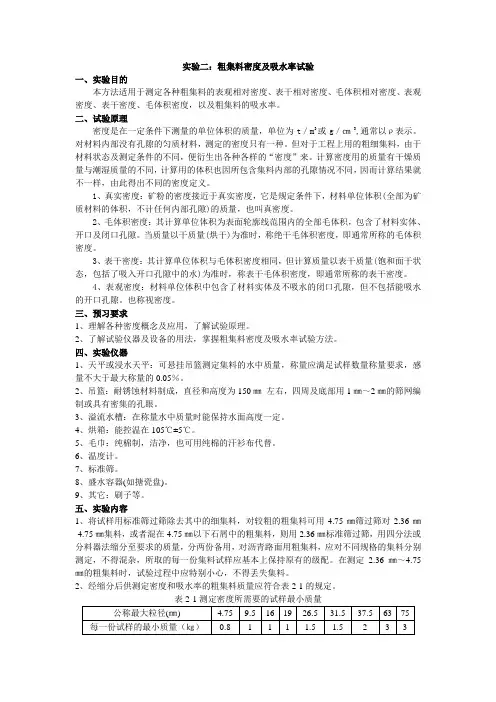

实验二：粗集料密度及吸水率试验一、实验目的本方法适用于测定各种粗集料的表观相对密度、表干相对密度、毛体积相对密度、表观密度、表干密度、毛体积密度，以及粗集料的吸水率。

二、试验原理密度是在一定条件下测量的单位体积的质量，单位为t／m3或g／㎝3,通常以ρ表示。

对材料内部没有孔隙的匀质材料，测定的密度只有一种。

但对于工程上用的粗细集料，由于材料状态及测定条件的不同，便衍生出各种各样的“密度”来。

计算密度用的质量有干燥质量与潮湿质量的不同，计算用的体积也因所包含集料内部的孔隙情况不同，因而计算结果就不一样，由此得出不同的密度定义。

1、真实密度：矿粉的密度接近于真实密度，它是规定条件下，材料单位体积(全部为矿质材料的体积，不计任何内部孔隙)的质量，也叫真密度。

2、毛体积密度：其计算单位体积为表面轮廓线范围内的全部毛体积，包含了材料实体、开口及闭口孔隙。

当质量以干质量(烘干)为准时，称绝干毛体积密度，即通常所称的毛体积密度。

3、表干密度：其计算单位体积与毛体积密度相同，但计算质量以表干质量(饱和面干状态，包括了吸入开口孔隙中的水)为准时，称表干毛体积密度，即通常所称的表干密度。

4、表观密度：材料单位体积中包含了材料实体及不吸水的闭口孔隙，但不包括能吸水的开口孔隙。

也称视密度。

三、预习要求1、理解各种密度概念及应用，了解试验原理。

2、了解试验仪器及设备的用法，掌握粗集料密度及吸水率试验方法。

四、实验仪器1、天平或浸水天平：可悬挂吊篮测定集料的水中质量，称量应满足试样数量称量要求，感量不大于最大称量的0.05％。

2、吊篮：耐锈蚀材料制成，直径和高度为150㎜左右，四周及底部用1㎜～2㎜的筛网编制或具有密集的孔眼。

3、溢流水槽：在称量水中质量时能保持水面高度一定。

4、烘箱：能控温在105℃±5℃。

5、毛巾：纯棉制，洁净，也可用纯棉的汗衫布代替。

6、温度计。

7、标准筛。

8、盛水容器(如搪瓷盘)。

9、其它：刷子等。

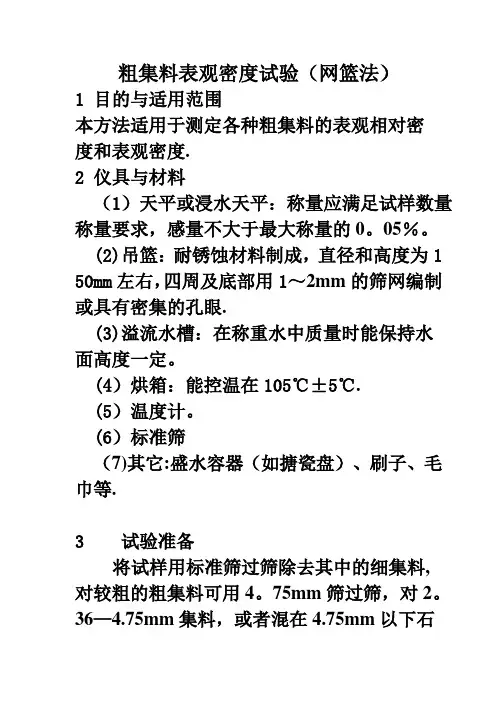

粗集料表观密度试验（网篮法）1 目的与适用范围本方法适用于测定各种粗集料的表观相对密度和表观密度.2 仪具与材料（1）天平或浸水天平：称量应满足试样数量称量要求，感量不大于最大称量的0。

05％。

(2)吊篮：耐锈蚀材料制成，直径和高度为1 50mm左右，四周及底部用1～2mm的筛网编制或具有密集的孔眼.(3)溢流水槽：在称重水中质量时能保持水面高度一定。

(4）烘箱：能控温在105℃±5℃.(5）温度计。

(6）标准筛（7)其它:盛水容器（如搪瓷盘）、刷子、毛巾等.3试验准备将试样用标准筛过筛除去其中的细集料,对较粗的粗集料可用4。

75mm筛过筛，对2。

36—4.75mm集料，或者混在4.75mm以下石屑中的粗集料，则用2.36mm标准筛过筛，用四分法或分料器法缩分至要求的质量，分两份备用。

对沥青路面用粗集料,应对不同规格的集料分别测定，不得混杂，所取的每一份集料试样应基本上保持原有的级配。

在测定2.36-4.75 mm粗集料时，试验过程中应特别小心，不得私丢失集料。

2、经缩分后供测定密度和吸水率的粗集料应符合表1-2的规定。

3、将每一份集料试样浸泡在水中，并适当搅拌，仔细洗去附在集料表面的尘土和石粉，以多次漂洗至水完全清澈为止.清洗过程中不得散失集料颗粒。

4 试验步骤4。

1 取试样一份装入干净的搪次盘中，注入洁净的水,水面至少应高出试样50mm，轻轻搅动石料，使附着石料上的气泡逸出。

在室温下保持浸水24h。

2、将吊篮挂在天平的吊钩上，浸入溢流水槽中，向溢流水槽中注水,水面高度至水槽的溢流孔为止,将天平调零.吊篮的筛网应保证集料不会通过筛孔流失,对2.36—4。

75mm集料粗集料应更换小孔筛网，或在网篮中加放入一个浅盘。

3、调节水温在世界上5—25℃范围内。

将试样移入吊篮中。

溢流水槽中的水面高度由水槽的溢流孔控制，维持不变，称取集料的水中质量（m w)。

4、提起吊篮，稍稍滴水后，较粗的粗集料可以直接将粗集料倒在拧干的湿毛巾上。

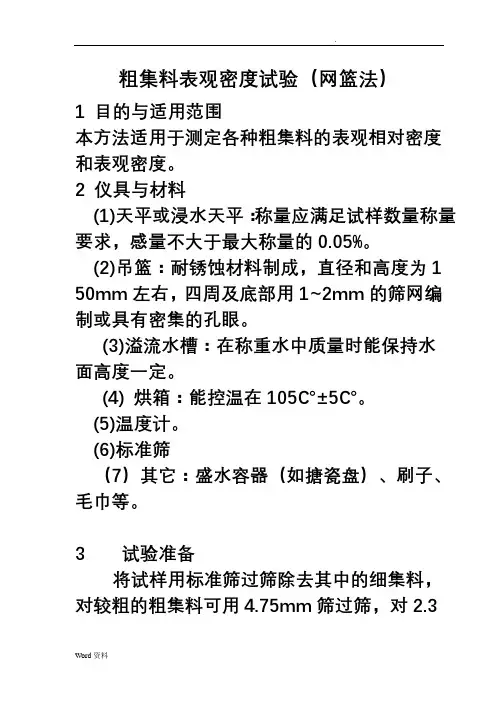

粗集料表观密度试验（网篮法）1 目的与适用范围本方法适用于测定各种粗集料的表观相对密度和表观密度。

2 仪具与材料(1)天平或浸水天平：称量应满足试样数量称量要求，感量不大于最大称量的0.05%。

(2)吊篮：耐锈蚀材料制成，直径和高度为1 50mm左右，四周及底部用1~2mm的筛网编制或具有密集的孔眼。

(3)溢流水槽：在称重水中质量时能保持水面高度一定。

(4) 烘箱：能控温在105℃±5℃。

(5)温度计。

(6)标准筛（7）其它：盛水容器（如搪瓷盘）、刷子、毛巾等。

3试验准备将试样用标准筛过筛除去其中的细集料，对较粗的粗集料可用4.75mm筛过筛，对2.36 -4.75mm集料，或者混在4.75mm以下石屑中的粗集料，则用2.36mm标准筛过筛，用四分法或分料器法缩分至要求的质量，分两份备用。

对沥青路面用粗集料，应对不同规格的集料分别测定，不得混杂，所取的每一份集料试样应基本上保持原有的级配。

在测定2.36-4.75 mm粗集料时，试验过程中应特别小心，不得私丢失集料。

2、经缩分后供测定密度和吸水率的粗集料应符合表1-2的规定。

3、将每一份集料试样浸泡在水中，并适当搅拌，仔细洗去附在集料表面的尘土和石粉，以多次漂洗至水完全清澈为止。

清洗过程中不得散失集料颗粒。

4 试验步骤4.1 取试样一份装入干净的搪次盘中，注入洁净的水，水面至少应高出试样50mm，轻轻搅动石料，使附着石料上的气泡逸出。

在室温下保持浸水24h。

2、将吊篮挂在天平的吊钩上，浸入溢流水槽中，向溢流水槽中注水，水面高度至水槽的溢流孔为止，将天平调零。

吊篮的筛网应保证集料不会通过筛孔流失，对2.36-4.75mm集料粗集料应更换小孔筛网，或在网篮中加放入一个浅盘。

3、调节水温在世界上5-25℃范围内。

将试样移入吊篮中。

溢流水槽中的水面高度由水槽的溢流孔控制，维持不变，称取集料的水中质量（m w）。

4、提起吊篮，稍稍滴水后，较粗的粗集料可以直接将粗集料倒在拧干的湿毛巾上。

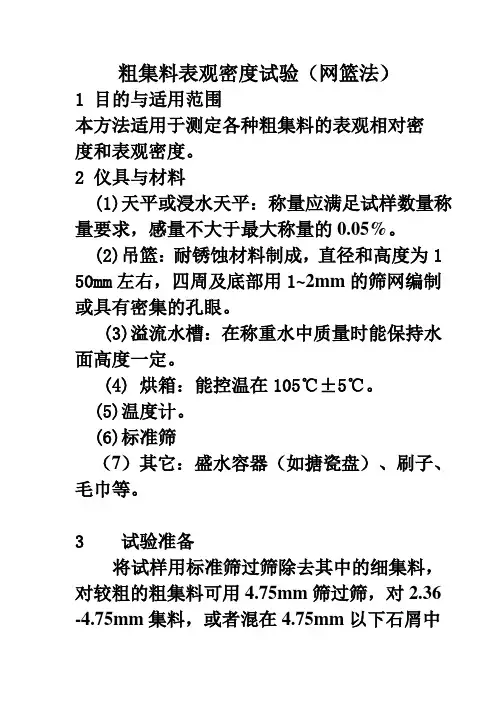

粗集料表观密度试验(网篮法)1目的与适用范围本方法适用于测定各种粗集料的表观相对密度和表观密度。

2仪具与材料(1)天平或浸水天平：称量应满足试样数量称量要求，感量不大于最大称量的0.05% 。

(2)吊篮：耐锈蚀材料制成，直径和高度为 150mm左右，四周及底部用1~2mm的筛网编制或具有密集的孔眼。

(3)溢流水槽：在称重水中质量时能保持水面高度一定。

⑷ 烘箱：能控温在105°C±5C O(5)温度计。

(6)标准筛( 7)其它：盛水容器(如搪瓷盘)、刷子、毛巾等。

3试验准备将试样用标准筛过筛除去其中的细集料，对较粗的粗集料可用 4.75mm 筛过筛，对 2.36 -4.75mm 集料，或者混在 4.75mm 以下石屑中的粗集料，则用2.36mm标准筛过筛，用四分法或分料器法缩分至要求的质量，分两份备用。

对沥青路面用粗集料，应对不同规格的集料分别测定，不得混杂，所取的每一份集料试样应基本上保持原有的级配。

在测定 2.36-4.75 mm粗集料时，试验过程中应特别小心，不得私丢失集料。

2、经缩分后供测定密度和吸水率的粗集料应符合表1-2的规定。

3、将每一份集料试样浸泡在水中，并适当搅拌，仔细洗去附在集料表面的尘土和石粉，以多次漂洗至水完全清澈为止。

清洗过程中不得散失集料颗粒。

4试验步骤4.1 取试样一份装入干净的搪次盘中，注入洁净的水，水面至少应高出试样50mm，轻轻搅动石料，使附着石料上的气泡逸出。

在室温下保持浸水24h。

2、将吊篮挂在天平的吊钩上，浸入溢流水槽中，向溢流水槽中注水，水面高度至水槽的溢流孔为止，将天平调零。

吊篮的筛网应保证集料不会通过筛孔流失，对 2.36-4.75mm 集料粗集料应更换小孔筛网，或在网篮中加放入一个浅盘。

3、调节水温在世界上5-25 C范围内。

将试样移入吊篮中。

溢流水槽中的水面高度由水槽的溢流孔控制，维持不变，称取集料的水中质量 ( m w)。

4、提起吊篮，稍稍滴水后，较粗的粗集料可以直接将粗集料倒在拧干的湿毛巾上。

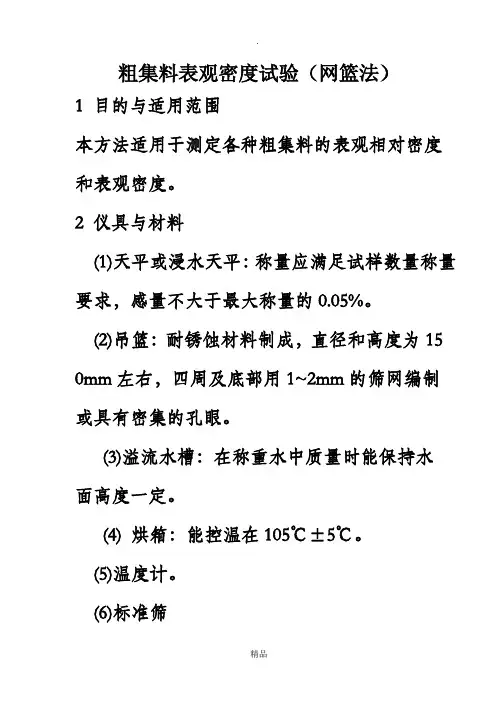

粗集料表观密度试验（网篮法）1 目的与适用范围本方法适用于测定各种粗集料的表观相对密度和表观密度。

2 仪具与材料(1)天平或浸水天平：称量应满足试样数量称量要求，感量不大于最大称量的0.05%。

(2)吊篮：耐锈蚀材料制成，直径和高度为15 0mm左右，四周及底部用1~2mm的筛网编制或具有密集的孔眼。

(3)溢流水槽：在称重水中质量时能保持水面高度一定。

(4) 烘箱：能控温在105℃±5℃。

(5)温度计。

(6)标准筛（7）其它：盛水容器（如搪瓷盘）、刷子、毛巾等。

3 试验准备将试样用标准筛过筛除去其中的细集料，对较粗的粗集料可用4.75mm筛过筛，对2.36-4.75mm集料，或者混在4.75mm以下石屑中的粗集料，则用2.36mm标准筛过筛，用四分法或分料器法缩分至要求的质量，分两份备用。

对沥青路面用粗集料，应对不同规格的集料分别测定，不得混杂，所取的每一份集料试样应基本上保持原有的级配。

在测定2.36-4.75mm 粗集料时，试验过程中应特别小心，不得私丢失集料。

2、经缩分后供测定密度和吸水率的粗集料应符合表1-2的规定。

3、将每一份集料试样浸泡在水中，并适当搅拌，仔细洗去附在集料表面的尘土和石粉，以多次漂洗至水完全清澈为止。

清洗过程中不得散失集料颗粒。

4 试验步骤4.1 取试样一份装入干净的搪次盘中，注入洁净的水，水面至少应高出试样50mm，轻轻搅动石料，使附着石料上的气泡逸出。

在室温下保持浸水24h。

2、将吊篮挂在天平的吊钩上，浸入溢流水槽中，向溢流水槽中注水，水面高度至水槽的溢流孔为止，将天平调零。

吊篮的筛网应保证集料不会通过筛孔流失，对2.36-4.75mm集料粗集料应更换小孔筛网，或在网篮中加放入一个浅盘。

3、调节水温在世界上5-25℃范围内。

将试样移入吊篮中。

溢流水槽中的水面高度由水槽的溢流孔控制，维持不变，称取集料的水中质量（m ）。

w4、提起吊篮，稍稍滴水后，较粗的粗集料可以直接将粗集料倒在拧干的湿毛巾上。

粗集料表观密度试验（网篮法）1 目的与适用范围本方法适用于测定各种粗集料的表观相对密度和表观密度。

2 仪具与材料(1)天平或浸水天平：称量应满足试样数量称量要求，感量不大于最大称量的0.05%。

(2)吊篮：耐锈蚀材料制成，直径和高度为1 50mm左右，四周及底部用1~2mm的筛网编制或具有密集的孔眼。

(3)溢流水槽：在称重水中质量时能保持水面高度一定。

(4) 烘箱：能控温在105℃±5℃。

(5)温度计。

(6)标准筛（7）其它：盛水容器（如搪瓷盘）、刷子、毛巾等。

3试验准备将试样用标准筛过筛除去其中的细集料，对较粗的粗集料可用4.75mm筛过筛，对2.36 -4.75mm集料，或者混在4.75mm以下石屑中的粗集料，则用2.36mm标准筛过筛，用四分法或分料器法缩分至要求的质量，分两份备用。

对沥青路面用粗集料，应对不同规格的集料分别测定，不得混杂，所取的每一份集料试样应基本上保持原有的级配。

在测定2.36-4.75 mm粗集料时，试验过程中应特别小心，不得私丢失集料。

2、经缩分后供测定密度和吸水率的粗集料应符合表1-2的规定。

3、将每一份集料试样浸泡在水中，并适当搅拌，仔细洗去附在集料表面的尘土和石粉，以多次漂洗至水完全清澈为止。

清洗过程中不得散失集料颗粒。

4 试验步骤4.1 取试样一份装入干净的搪次盘中，注入洁净的水，水面至少应高出试样50mm，轻轻搅动石料，使附着石料上的气泡逸出。

在室温下保持浸水24h。

2、将吊篮挂在天平的吊钩上，浸入溢流水槽中，向溢流水槽中注水，水面高度至水槽的溢流孔为止，将天平调零。

吊篮的筛网应保证集料不会通过筛孔流失，对2.36-4.75mm集料粗集料应更换小孔筛网，或在网篮中加放入一个浅盘。

3、调节水温在世界上5-25℃范围内。

将试样移入吊篮中。

溢流水槽中的水面高度由水槽的溢流孔控制，维持不变，称取集料的水中质量（m w）。

4、提起吊篮，稍稍滴水后，较粗的粗集料可以直接将粗集料倒在拧干的湿毛巾上。

粗集料表观密度试验（网篮法）1 目的与适用范围本方法适用于测定各种粗集料的表观相对密度和表观密度。

2 仪具与材料(1)天平或浸水天平：称量应满足试样数量称量要求，感量不大于最大称量的0.05%。

(2)吊篮：耐锈蚀材料制成，直径和高度为1 50mm左右，四周及底部用1~2mm的筛网编制或具有密集的孔眼。

(3)溢流水槽：在称重水中质量时能保持水面高度一定。

(4) 烘箱：能控温在105℃±5℃。

(5)温度计。

(6)标准筛（7）其它：盛水容器（如搪瓷盘）、刷子、毛巾等。

3试验准备将试样用标准筛过筛除去其中的细集料，对较粗的粗集料可用4.75mm筛过筛，对2.36-4.75mm集料，或者混在4.75mm以下石屑中的粗集料，则用2.36mm标准筛过筛，用四分法或分料器法缩分至要求的质量，分两份备用。

对沥青路面用粗集料，应对不同规格的集料分别测定，不得混杂，所取的每一份集料试样应基本上保持原有的级配。

在测定2.36-4.7 5mm粗集料时，试验过程中应特别小心，不得私丢失集料。

2、经缩分后供测定密度和吸水率的粗集料应符合表1-2的规定。

3、将每一份集料试样浸泡在水中，并适当搅拌，仔细洗去附在集料表面的尘土和石粉，以多次漂洗至水完全清澈为止。

清洗过程中不得散失集料颗粒。

4 试验步骤4.1 取试样一份装入干净的搪次盘中，注入洁净的水，水面至少应高出试样50mm，轻轻搅动石料，使附着石料上的气泡逸出。

在室温下保持浸水24h。

2、将吊篮挂在天平的吊钩上，浸入溢流水槽中，向溢流水槽中注水，水面高度至水槽的溢流孔为止，将天平调零。

吊篮的筛网应保证集料不会通过筛孔流失，对2.36-4.75mm集料粗集料应更换小孔筛网，或在网篮中加放入一个浅盘。

3、调节水温在世界上5-25℃范围内。

将试样移入吊篮中。

溢流水槽中的水面高度由水槽的溢流孔控制，维持不变，称取集料的水中质量（m w）。

4、提起吊篮，稍稍滴水后，较粗的粗集料可以直接将粗集料倒在拧干的湿毛巾上。

粗集料表观密度试验任务书一、实训目的通过粗集料表观密度试验，使学生了解试验涉及标准规程和相关仪器设备的基础知识，熟悉粗集料表观密度试验检测方法，具备评定粗集料表观密度的试验操作技能，满足道路检测人员资格取证要求。

二、实训内容1.试验规范：GB/T 14685-2011《建筑用卵石、碎石》2.粗集料表观密度试验操作3.试验数据处理4.评定细集料表观密度5.6S整理试验室三、实训要求1.以小组形式完成试验操作2.完成个人试验报告四、实训场地临渭校区集料检测实训室107五、实训纪律及安全1.每组按照5-6人划分小组，各小组指定一名组长负责安全纪律和所有实训试验。

2.班级干部各负其责，协助组长工作，按质、按量、按时完成所有实训内容。

3.实习内容提前安排进行，各组之间前后次序可适当调整，防止互相影响。

4.一切听从实习老师安排，不能单独行动。

6.每位同学必须注意安全、保证自己和其他同学的安全、防电、防机械事故。

7.每位同学应当严格遵守实训纪律、自觉按实验室规范进行各项操作。

七、考核方式及成绩评定根据平时考勤、试验操作、实训报告、学生互评、模拟试题完成情况综合评定实训成绩。

钢筋分布及保护层厚度检测实训指导书一、应用范围混凝土中钢筋分布及保护层厚度的检测针对主要承重构件或承重构件的主要受力部位，或钢筋锈蚀电位测试结果表明钢筋可能锈蚀活化的部位，以及根据结构检算及其他检测需要确定的部位。

在下列情况下需对其检测：1.用于估测混凝土中钢筋的位置、深度和尺寸。

2.在无资料或其他原因需要对结构进行调查的情况下。

3.进行其他测试之前需要避开钢筋进行的测试。

二、检测方法及原理1.检测方法：采用电磁法无损检测方法确定钢筋位置，辅以现场修正确定保护层厚度，估测钢筋直径，量测值精确至毫米。

2.检测原理：仪器探头产生一个电磁场，当某条钢筋或其他金属物体位于这个电磁场内时，会引起这个电磁场磁力线的改变，造成局部电磁场强度的变化。

电磁场强度的变化和金属物大小与探头距离存在一定的对应关系。

粗集料表观密度试验（网篮法）1 目的与适用范围本方法适用于测定各种粗集料的表观相对密度和表观密度。

2 仪具与材料(1)天平或浸水天平：称量应满足试样数量称量要求，感量不大于最大称量的0.05%。

(2)吊篮：耐锈蚀材料制成，直径和高度为15 0mm左右，四周及底部用1~2mm的筛网编制或具有密集的孔眼。

(3)溢流水槽：在称重水中质量时能保持水面高度一定。

(4) 烘箱：能控温在105℃±5℃。

(5)温度计。

(6)标准筛（7）其它：盛水容器（如搪瓷盘）、刷子、毛巾等。

3 试验准备将试样用标准筛过筛除去其中的细集料，对较粗的粗集料可用4.75mm筛过筛，对2.36-4.75mm集料，或者混在4.75mm以下石屑中的粗集料，则用2.36mm标准筛过筛，用四分法或分料器法缩分至要求的质量，分两份备用。

对沥青路面用粗集料，应对不同规格的集料分别测定，不得混杂，所取的每一份集料试样应基本上保持原有的级配。

在测定2.36-4.75mm 粗集料时，试验过程中应特别小心，不得私丢失集料。

2、经缩分后供测定密度和吸水率的粗集料应符合表1-2的规定。

3、将每一份集料试样浸泡在水中，并适当搅拌，仔细洗去附在集料表面的尘土和石粉，以多次漂洗至水完全清澈为止。

清洗过程中不得散失集料颗粒。

4 试验步骤4.1 取试样一份装入干净的搪次盘中，注入洁净的水，水面至少应高出试样50mm，轻轻搅动石料，使附着石料上的气泡逸出。

在室温下保持浸水24h。

2、将吊篮挂在天平的吊钩上，浸入溢流水槽中，向溢流水槽中注水，水面高度至水槽的溢流孔为止，将天平调零。

吊篮的筛网应保证集料不会通过筛孔流失，对2.36-4.75mm集料粗集料应更换小孔筛网，或在网篮中加放入一个浅盘。

3、调节水温在世界上5-25℃范围内。

将试样移入吊篮中。

溢流水槽中的水面高度由水槽的溢流孔控制，维持不变，称取集料的水中质量（m ）。

w4、提起吊篮，稍稍滴水后，较粗的粗集料可以直接将粗集料倒在拧干的湿毛巾上。

粗集料表观密度试验（网篮法）之邯郸勺丸创作1 目的与适用范围本方法适用于测定各种粗集料的表观相对密度和表观密度。

2 仪具与资料(1)天平或浸水天平：称量应满足试样数量称量要求，感量不大于最大称量的0.05%。

(2)吊篮：耐锈蚀资料制成，直径和高度为150mm左右，四周及底部用1~2mm的筛网编制或具有密集的孔眼。

(3)溢流水槽：在称重水中质量时能坚持水面高度一定。

(4) 烘箱：能控温在105℃±5℃。

(5)温度计。

(6)尺度筛（7）其它：盛水容器（如搪瓷盘）、刷子、毛巾等。

3 试验准备将试样用尺度筛过筛除去其中的细集料，对较粗的粗集料可用集料，或者混在以下石屑中的粗集料，则用尺度筛过筛，用四分法或分料器法缩分至要求的质量，分两份备用。

对沥青路面用粗集料，应对分歧规格的集料分别测定，不得混杂，所取的每一份集料试样应基本上坚持原有的级配。

在测定粗集料时，试验过程中应特别小心，不得私丢失集料。

2、经缩分后供测定密度和吸水率的粗集料应符合表1-2的规定。

3、将每一份集料试样浸泡在水中，并适当搅拌，仔细洗去附在集料概况的灰尘和石粉，以多次漂洗至水完全清澈为止。

清洗过程中不得散失集料颗粒。

4 试验步调4.1 取试样一份装入干净的搪次盘中，注入洁净的水，水面至少应高出试样50mm，轻轻搅动石料，使附着石料上的气泡逸出。

在室温下坚持浸水24h。

集料粗集料应更换小孔筛网，或在网篮中加放入一个浅盘。

3、调节水温在世界上5-25℃范围内。

将试样移入吊篮中。

溢流水槽中的水面高度由水槽的溢流孔控制，维持不变，称取集料的水中质量（m w）。

）试样连同浅盘一起取出，稍稍倾斜搪瓷盘，仔细倒出余水，将粗集料侄在拧干的湿毛巾上，用毛巾吸走从集料中漏出的自由水。

注意不得有颗粒丢失，或有小颗粒附在吊篮上。

再用探拧干的湿毛巾轻轻擦干集料颗粒的概况水，至概况看不到发亮的水迹，即为饱和面干状态。

当粗集料尺寸较大时，宜逐颗擦干。

注意对较粗的粗集料，拧湿毛巾时，既要将概况水擦掉，又千万不克不及将颗粒内部的水吸出。
