第三节串联和并联

第三节串联和并联知识点串联和并联1、串联电路与并联电路的定义及特点串联电路和并联电路是两种最基本的连接方式，比较如下：名称定义特点串联电路把用电器逐个顺次连接起来的电路①只有一条电流的路径②开关的位置任意但控制作用不变③一个元件不工作，其他元件也不工作并联电路把用电器并列地连接起来的电路①两条或两条以上的电流路径②干路中的开关控制的是整个电路的通断，支路中的开关只能控制其所在支路用电器的通断③各支路上的元件互不影响2、串联电路与并联电路的鉴别区别串并联电路主要依据串并联电路自身特点，常见方法有以下几种：（1）定义法：如果电路中各元件是逐个顺次连接起来的（首尾相连），此电路就是串联电路；如果电路各元件是并列地连接在电路两点间（首首相连，尾尾相连），此电路就是并联电路。

（2）电流法：从电源的正极开始沿电流的方向观察。

若电流无分支，逐个经过所有的用电器回到电源的负极，即电流只有一条路径，该电路为串联电路；若电流从电源正极出发后，分成几路分别通过不同的用电器后回到电源的负极，即电流在某点“分流”，在某点“汇合”，有多条路径，该电路为并联电路。

（3）断路法：串联电路中出现一个断点或去掉一个元件，电路中所有的用电器都会停止工作；而并联电路中，断开一个用电器的开关或去掉这个用电器，其他用电器仍能正常工作。

所以断开电路某处或去掉某个用电器，如果所有的用电器都不能工作，则此电路很可能是串联电路，否则，此电路就是并联电路。

（4）节点法：在识别不规则电路时，不论导线有多少，只要这两点间没有电源、用电器，导线就可缩短为一个点，从而找出各用电器两端的共同点。

（5）短路法：用导线将某一用电器短路，如果其他用电器仍能工作，则这几个用电器是串联，如果用电器都不能工作，则这几个用电器是并联。

(选择合适的方法熟练掌握)①电流分析法：在识别电路时，电流：电源正极→各用电器→电源负极，若途中不分流用电器串联；若电流在某一处分流，每条支路只有一个用电器，这些用电器并联；若每条支路不只一个用电器，这时电路有串有并，叫混联电路②断开法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器串联；若另一个用电器不受影响仍然工作则这两个用电器为并联。

人教版物理九年级上册第十五章第3节串联和并联串联和并联串联和并联是电路中两种常见的电路连接方式。

在物理九年级上册中的第十五章第3节，我们将学习这两种连接方式的特点和应用。

一、串联电路串联电路是指将电器或元器件依次连接起来，电流只能沿着一条闭合的路径流动的电路。

串联电路中的电器或元器件的两端依次连接在一起，形成一条电流通路。

特点：1. 电流处处相同：由于电流只能沿着一条路径流动，所以串联电路中的电流处处相同。

2. 电压分担：串联电路中的电压会在各个电器或元器件之间分担，即电压将按照它们的电阻大小在各个元器件之间分配。

3. 电阻叠加：串联电路中的总电阻等于各个电器或元器件的电阻之和。

应用：1. 串联电路常用于需要电流串联通过不同电器或元器件的情况下，如串联电灯泡，串联电阻等。

2. 串联电路可以实现对电流的控制和分配，如使用串联电阻来调节电流大小。

二、并联电路并联电路是指将电器或元器件的两端连接在一起，形成一个闭合回路，并在中间建立连接点的电路。

在并联电路中，电流会分流，并同时通过各个分支回路。

特点：1. 电压处处相同：由于并联电路中各个电器或元器件的两端电压相同，所以并联电路中的电压处处相同。

2. 电流分流：并联电路中的电流会分流到各个分支回路中，根据电器或元器件的电阻大小，电流会按比例分配到各个分支。

3. 电阻求倒数和：并联电路中的总电阻等于各个电阻的倒数之和的倒数。

应用：1. 并联电路常用于需要电流分流的情况，如并联电阻，并联电池等。

2. 并联电路可以实现对电流的增大或减小，如使用并联电阻来调节电流大小。

3. 并联电路常用于电器设备的平行连接，如家庭用电器的并联连接，以实现同时使用多个电器的需求。

总结：串联电路和并联电路是电路中两种常见的连接方式。

串联电路中电流处处相同，电压分担，电阻叠加；而并联电路中电压处处相同，电流分流，电阻求倒数和。

串联电路常用于电流串联通过不同电器或元件的情况，而并联电路常用于电流分流或并联连接的场合。

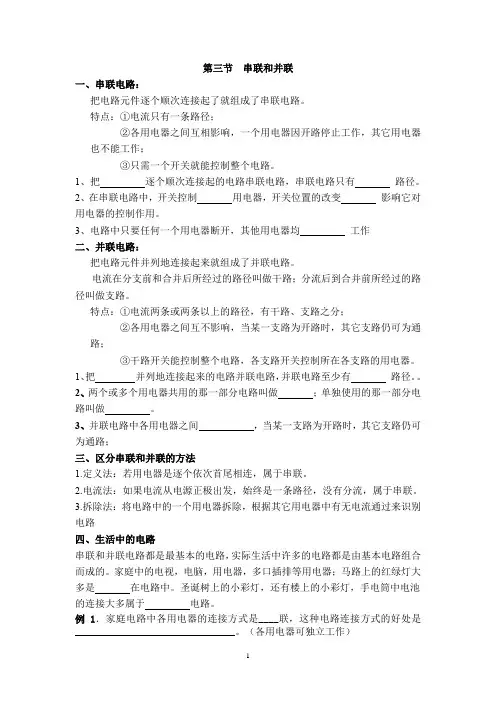

第三节串联和并联一、串联电路：把电路元件逐个顺次连接起了就组成了串联电路。

特点：①电流只有一条路径；②各用电器之间互相影响，一个用电器因开路停止工作，其它用电器也不能工作；③只需一个开关就能控制整个电路。

1、把逐个顺次连接起的电路串联电路，串联电路只有路径。

2、在串联电路中，开关控制用电器，开关位置的改变影响它对用电器的控制作用。

3、电路中只要任何一个用电器断开，其他用电器均工作二、并联电路：把电路元件并列地连接起来就组成了并联电路。

电流在分支前和合并后所经过的路径叫做干路；分流后到合并前所经过的路径叫做支路。

特点：①电流两条或两条以上的路径，有干路、支路之分；②各用电器之间互不影响，当某一支路为开路时，其它支路仍可为通路；③干路开关能控制整个电路，各支路开关控制所在各支路的用电器。

1、把并列地连接起来的电路并联电路，并联电路至少有路径。

2、两个或多个用电器共用的那一部分电路叫做；单独使用的那一部分电路叫做。

3、并联电路中各用电器之间，当某一支路为开路时，其它支路仍可为通路；三、区分串联和并联的方法1.定义法：若用电器是逐个依次首尾相连，属于串联。

2.电流法：如果电流从电源正极出发，始终是一条路径，没有分流，属于串联。

3.拆除法：将电路中的一个用电器拆除，根据其它用电器中有无电流通过来识别电路四、生活中的电路串联和并联电路都是最基本的电路，实际生活中许多的电路都是由基本电路组合而成的。

家庭中的电视，电脑，用电器，多口插排等用电器；马路上的红绿灯大多是在电路中。

圣诞树上的小彩灯，还有楼上的小彩灯，手电筒中电池的连接大多属于电路。

例1．家庭电路中各用电器的连接方式是____联，这种电路连接方式的好处是________________________________。

（各用电器可独立工作）例2．在实物图K15－7中用笔画线代替导线，将未连接好的实物图连接起来。

要求：两个小灯泡并联，开关同时控制两个小灯泡，导线不能交叉。

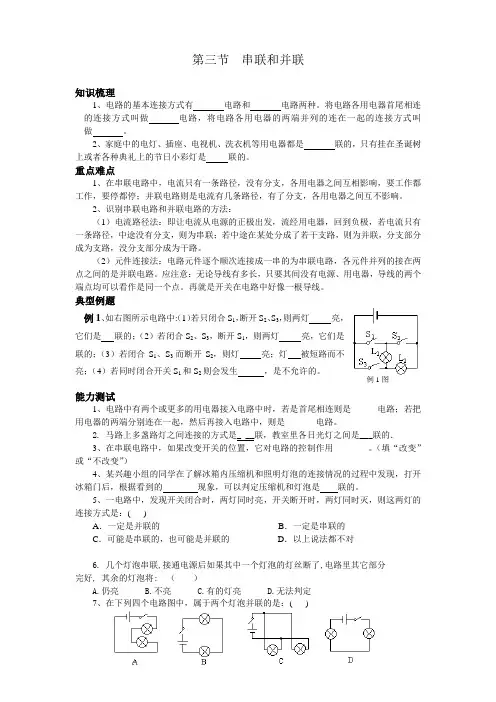

第三节串联和并联知识梳理1、电路的基本连接方式有电路和电路两种。

将电路各用电器首尾相连的连接方式叫做电路，将电路各用电器的两端并列的连在一起的连接方式叫做。

2、家庭中的电灯、插座、电视机、洗衣机等用电器都是联的，只有挂在圣诞树上或者各种典礼上的节日小彩灯是联的。

重点难点1、在串联电路中，电流只有一条路径，没有分支，各用电器之间互相影响，要工作都工作，要停都停；并联电路则是电流有几条路径，有了分支，各用电器之间互不影响。

2、识别串联电路和并联电路的方法：（1）电流路径法：即让电流从电源的正极出发，流经用电器，回到负极，若电流只有一条路径，中途没有分支，则为串联；若中途在某处分成了若干支路，则为并联，分支部分成为支路，没分支部分成为干路。

（2）元件连接法：电路元件逐个顺次连接成一串的为串联电路，各元件并列的接在两点之间的是并联电路。

应注意：无论导线有多长，只要其间没有电源、用电器，导线的两个端点均可以看作是同一个点。

再就是开关在电路中好像一根导线。

典型例题例1、如右图所示电路中:（1）若只闭合S1，断开S2、S3，则两灯亮，它们是联的；（2）若闭合S2、S3，断开S1，则两灯亮，它们是联的；（3）若闭合S1、S3而断开S2，则灯亮；灯被短路而不亮；（4）若同时闭合开关S1和S2则会发生，是不允许的。

例1图能力测试1、电路中有两个或更多的用电器接入电路中时，若是首尾相连则是______电路；若把用电器的两端分别连在一起，然后再接入电路中，则是_______电路。

2. 马路上多盏路灯之间连接的方式是_ __联，教室里各日光灯之间是___联的．3、在串联电路中，如果改变开关的位置，它对电路的控制作用________。

（填“改变”或“不改变”）4、某兴趣小组的同学在了解冰箱内压缩机和照明灯泡的连接情况的过程中发现，打开冰箱门后，根据看到的现象，可以判定压缩机和灯泡是联的。

5、一电路中，发现开关闭合时，两灯同时亮，开关断开时，两灯同时灭，则这两灯的连接方式是：( )A．一定是并联的B．一定是串联的C．可能是串联的，也可能是并联的D．以上说法都不对6. 几个灯泡串联,接通电源后如果其中一个灯泡的灯丝断了,电路里其它部分完好, 其余的灯泡将: （）A.仍亮B.不亮C.有的灯亮D.无法判定7、在下列四个电路图中，属于两个灯泡并联的是：( )8、如图所示各电路图，其中电路连接方法正确的是：( )9、在图所示的电路中，要使L1发亮：( )A．只闭合开关S1B．只闭合开关S2C．只闭合开关S1和S2 D．三个开关都闭合10、如图所示的电路中，错误的电路图是（）11．楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。

第 3 节串联和并联基础落实知识点1 串联电路1.如图所示，当开关S闭合时，灯泡L₁与L₂组成串联电路的是( )2.居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着浪费电。

但是，如果有人夜晚出来，没有灯又很不方便。

现有一种自动控制的楼道灯，当有人走动发出声音时，电路才会接通，灯亮。

不过，只有夜晚天黑之后灯才能亮；白天，不论发出多大的声音，电灯也“无动于衷”。

这是因为在控制开关中装有“声敏”和“光敏”装置，有声音时，声控开关闭合，环境光线很暗时，光控开关闭合。

关于这个电路的设计正确的是( )知识点 2 并联电路3.如图所示电路图中，与实物电路对应的是( )4.如图所示是一个简化的玩具电动车的电路图。

(1)闭合开关S₁，电动车运动，将电能主要转化为能；再闭合开关S₂，小灯泡L发光，小灯泡L和电动机M的连接方式是联；(2)给电动车的电池充电时，电池相当于电路中的。

5.如图所示，学校有前、后两个门，在前、后门各装一个按钮开关，学校传达室有甲、乙两盏灯和电池组。

要求：前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮。

请在虚线框内设计出电路图，并在实物图中连线(导线不要交叉)。
