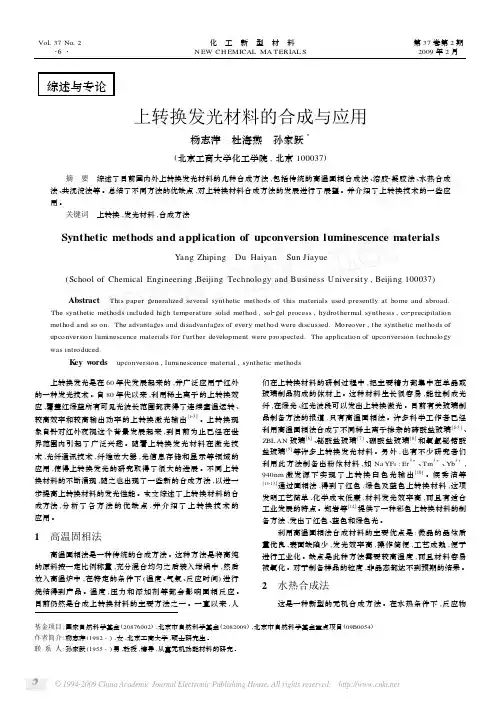

上转换发光材料的合成与应用

Vol 137No 12#6#化 工 新 型 材 料NEW CH EM ICAL MATERIALS 第37卷第2期2009年2月综述与专论基金项目:国家自然科学基金(20876002),北京市自然科学基金(2082009),北京市自然科学基金重点项目(09B 0054)作者简介:杨志萍(1982-),女,北京工商大学,硕士研究生。

联系人:孙家跃(1955-)男,教授,博导,从事无机功能材料的研究。

上转换发光材料的合成与应用杨志萍 杜海燕 孙家跃*(北京工商大学化工学院,北京100037)摘 要 综述了目前国内外上转换发光材料的几种合成方法,包括传统的高温固相合成法、溶胶2凝胶法、水热合成法、共沉淀法等。

总结了不同方法的优缺点,对上转换材料合成方法的发展进行了展望。

并介绍了上转换技术的一些应用。

关键词 上转换,发光材料,合成方法Synthetic methods and application of upconversion luminescence materialsYang Zhiping Du H aiyan Sun Jiayue(School of Chemical Engineering,Beijing T echnology and Business Univer sity,Beijing 100037)Abstr act This paper generalized sever al synthetic methods of this materials used presently at home and abr oad.The synt hetic methods included high temper atur e solid method,sol 2gel pr ocess,hydrothermal synthesis,co 2pr ecipitation method and so on.T he advantages and disadvantages of ever y method were discussed.Mor eover ,the synthetic methods of upconver sion luminescence mater ials for further development were prospect ed.T he application of upconver sion technology was intr oduced.Key words upconver sion,lum inescence mater ial,synthet ic methods上转换发光是在60年代发展起来的,并广泛应用于红外的一种发光技术。

自80年代以来,利用稀土离子的上转换效应,覆盖红绿蓝所有可见光波长范围都获得了连续室温运转、较高效率和较高输出功率的上转换激光输出[123]。

上转换现象自针对红外夜视这个背景发展起来,到目前为止已经在世界范围内引起了广泛兴趣。

随着上转换发光材料在激光技术,光纤通讯技术,纤维放大器,光信息存储和显示等领域的应用,使得上转换发光的研究取得了很大的进展。

不同上转换材料的不断涌现,随之也出现了一些新的合成方法,以进一步提高上转换材料的发光性能。

本文综述了上转换材料的合成方法,分析了各方法的优缺点,并介绍了上转换技术的应用。

1 高温固相法高温固相法是一种传统的合成方法。

这种方法是将高纯的原料按一定比例称量,充分混合均匀之后装入坩埚中,然后放入高温炉中,在特定的条件下(温度、气氛、反应时间)进行烧结得到产品。

温度,压力和添加剂等都会影响固相反应。

目前仍然是合成上转换材料的主要方法之一。

一直以来,人们在上转换材料的研制过程中,把主要精力都集中在单晶或玻璃制品构成的体材上。

这种材料生长很容易,能拉制成光纤,在绿光、红光波段可以发出上转换激光。

目前有关玻璃制品制备方法的报道,只有高温固相法。

许多科学工作者已经利用高温固相法合成了不同稀土离子掺杂的碲酸盐玻璃[425]、ZBLAN 玻璃[6]、铋酸盐玻璃[7]、硼酸盐玻璃[8]和氧氯铋锗酸盐玻璃[9]等许多上转换发光材料。

另外,也有不少研究者们利用此方法制备出粉体材料,如NaYF 4:Er 3+、Tm 3+、Yb 3+,940nm 激发源下实现了上转换白色光输出[10]。

候秀洁等[11213]通过固相法,得到了红色,绿色及蓝色上转换材料,这项发明工艺简单,化学成本低廉,材料发光效率高,而且有适合工业发展的特点。

郑岩等[14]提供了一种彩色上转换材料的制备方法,发出了红色、蓝色和绿色光。

利用高温固相法合成材料的主要优点是:微晶的晶体质量优良,表面缺陷少,发光效率高,操作简便,工艺成熟,便于进行工业化。

缺点是此种方法需要较高温度,而且材料容易被氧化。

对于制备样品的粒度,非晶态都达不到预期的结果。

2 水热合成法这是一种新型的无机合成方法。

在水热条件下,反应物第2期杨志萍等:上转换发光材料的合成与应用以各种配合物的形式进行溶解,水分子本身参与了这个过程,属于液相反应。

这种方法突出的优点是实验所需的温度低,材料的生成过程容易控制。

合成材料晶相好,物相均匀及产物产率高等。

有关这类方法的报道1982年开始受到重视。

利用该方法已成功的合成了多种上转换材料。

如NaYF4: Ho3+、T m3+、Yb3+[15],YLiF4:Er3+、Tm3+、Yb3+[16217], KZnF3:Er3+、Yb3+[18]等。

例如,YLiF4:Er3+、Tm3+、Yb3+[16217]的合成,将Y2O3、LiF、NH4HF2、Er2O3、Tm2O3、Yb2O3以一定的配比混合均匀后,调节溶液pH:2~4,装入聚四氟乙烯容器,再放入高压反应釜中,220e下反应4~5天,样品经抽滤,洗涤烘干,即得到了由Yb3+作敏化离子,Er3+、Tm3+作发光离子的三种稀土离子共掺杂的YLiF4材料,980nm红外光激发下,得到很强的上转换红蓝绿光。

赵谡玲等用水热法合成了同样的材料,研究发现在980nm激发下,发白光(主要峰为665、552、484、450nm)。

378nm激发下,发绿光(主要峰为552nm)。

355nm 激发下,发蓝光(主要峰为450nm)。

Yang Kuisheng等[15]用水热法合成了NaYF4:H o3+、Tm3+、Yb3+,选用EDT A作混合溶剂,同样有上转换发光,而且发光强度比水作溶剂时更强。

3溶胶2凝胶法溶胶2凝胶法是一种湿化学合成法,将金属醇盐或无机盐经水解直接形成溶胶或经解凝形成溶胶,溶质聚合凝胶化,再将凝胶干燥、焙烧去除有机成分,最后得到无机材料。

此法几乎适用于所有发光材料的合成。

传统的溶胶2凝胶法可分为水溶液溶胶2凝胶法和醇盐溶胶2凝胶法两种,后者更为常见。

其中,相对醇盐法来说,无机盐法是以无机盐为原料在水溶液中制得金属氧化物的颗粒溶胶或络合物的网络溶胶,再通过加热、搅拌得到均匀、透明的凝胶。

该方法的原料一般无毒、无污染,价格较金属醇盐便宜,且反应时间也比醇盐法短,几个小时即可得到溶胶,但存在不易配制适宜的溶剂来稳定溶解原料的水解产物的问题,通常可通过控制溶液的pH值或添加适宜的添加剂来解决。

溶胶2凝胶法的起始原料比较灵活多变,许多无机盐也可作为前驱物。

目前用此方法制备上转换材料的报道相对较少。

贾若琨等[19]介绍了一种水溶性上转换材料的制备方法,以硝酸钇,稀土醋酸盐Er(AC)和Yb(AC)为前体,合成过程包括:混料)微波加热)制备凝胶)高温除水。

采用了微波合成法与溶胶法相结合,本方法具有成本低廉,装置简单,操作方便等优点,该材料在980nm激发光源下发出明亮的红、黄、绿光,而且分散在水中后仍能发出高强度的光。

在本专利中还介绍了制备Y2O3上转换材料的高温固相法和溶液燃烧合成法,并分析比较了这两种方法的缺点。

溶胶2凝胶法合成发光材料可以获得很细的粒径,不需要研磨,合成温度比传统的方法要低,是合成纳米发光材料的方法之一。

用溶胶2凝胶法制备氟化物不太容易,因为不存在类似于醇盐的氟单价的相似体,并且氟原子离子性比较强,不像氧原子那样具有很强的金属间桥联能力。

Melling指出,可以用氧化物凝胶的氟化得到包含金属离子的氟化物[20221]。

如Hai Guo等用此方法合成了CeO2:Er3+[22],Gd2O3:T m3+、Er3+、Yb3+[23]。

4共沉淀法共沉淀法又称为/化学沉积法0。

以水溶性物质为原料,通过液相化学反应,生成难溶物质前驱化合物从水溶液中沉淀出来,经过洗涤、过滤、煅烧热分解而制得超细粉体发光材料的方法。

与传统的高温固相反应相比,共沉淀法的主要优点是:操作简单、流程短、能直接得到化学成分均一的粉体材料,且可精确地控制粒子的成核与长大,得到粒度可控、分散性较好的粉体材料。

缺点是影响因素较多(如溶液的组成、浓度、温度、时间等),形成分散粒子的条件苛刻、沉淀剂容易作为杂质混入沉淀物、沉淀过程中各种成分的分离困难和沉淀剂不易溶于水溶液等,而且它对于复杂的多组分体系制备有一定的局限性。

罗军明[24]等采用氨水为沉淀剂,制备出了性能良好的Er3+:Y2O3上转换发光纳米粉。

杨奉真等[25]等以EDT A为螯合剂,采用络合共沉淀法合成了纳米级H o3+、Yb3+共掺杂的NaYF4上转换荧光材料,980nm红外激光器照射下,肉眼就可观察到明亮的上转换荧光。

Guanshi Qin等[26]用此方法制备了Yb3+、Tm3+掺杂的非晶形氟化物薄膜,在978nm近红外光激发下,有紫外光和蓝色上转换,而且紫外光发射增强,主要是由于采用激光脉冲沉淀法减小了Judd2Ofelt理论的82,从而增强能量转移。

除上述几种方法外,Satoshi U等[27]以分子束外延法,在CaF2(II I)的基片上形成掺Er3+的LaF3薄膜,将800nm激发光上转换为538nm处的高强度的光。

Wer muth[28]等以溶液化学法制得CsGeF2:2%Re4+晶体材料,具有高分辨吸收,近红外激发源11000、17000cm-1处产生有效的上转换发光。

Sm3+:Y3Al5O12晶体材料[29],Ho3+:BaY2F8晶体材料[30]采用克劳修斯生长法制得,实现了上转换发光。

Leyu Wang等[31]采用湿化学法,得到了Na(Y1.5Na0.5)F6单晶材料,这是一种彩色的发光材料。

范文慧等[32]采用硫化助溶剂法合成了一种新型的红外上转换及光存储特性的光学材料CaS:Eu、Sm和CaS:Ce、Sm。

5上转换技术的应用5.1上转换激光器以陈晓波等[33]为代表,对1995年以前发表的上转换激光器的历史背景,研究现状和优点等进行了综述。
