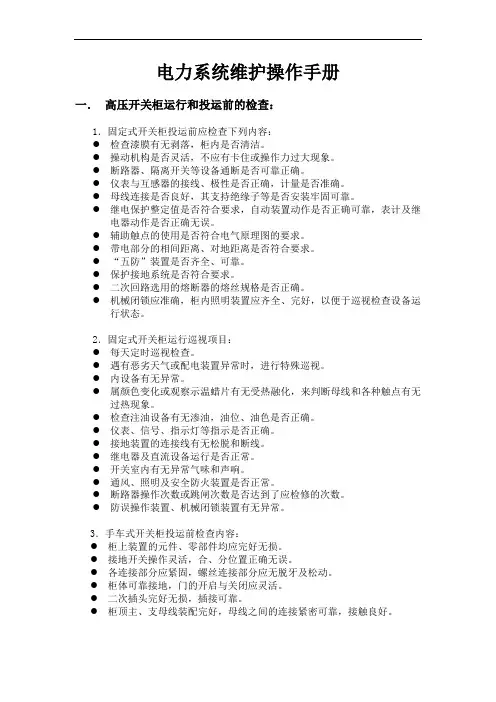

电力系统维护操作手册
一.高压开关柜运行和投运前的检查:
1.固定式开关柜投运前应检查下列内容:
●检查漆膜有无剥落,柜内是否清洁。
●操动机构是否灵活,不应有卡住或操作力过大现象。
●断路器、隔离开关等设备通断是否可靠正确。
●仪表与互感器的接线、极性是否正确,计量是否准确。
●母线连接是否良好,其支持绝缘子等是否安装牢固可靠。
●继电保护整定值是否符合要求,自动装置动作是否正确可靠,表计及继
电器动作是否正确无误。
●辅助触点的使用是否符合电气原理图的要求。
●带电部分的相间距离、对地距离是否符合要求。
●“五防”装置是否齐全、可靠。
●保护接地系统是否符合要求。
●二次回路选用的熔断器的熔丝规格是否正确。
●机械闭锁应准确,柜内照明装置应齐全、完好,以便于巡视检查设备运
行状态。
2.固定式开关柜运行巡视项目:
●每天定时巡视检查。
●遇有恶劣天气或配电装置异常时,进行特殊巡视。
●内设备有无异常。
●属颜色变化或观察示温蜡片有无受热融化,来判断母线和各种触点有无
过热现象。
●检查注油设备有无渗油,油位、油色是否正确。
●仪表、信号、指示灯等指示是否正确。
●接地装置的连接线有无松脱和断线。
●继电器及直流设备运行是否正常。
●开关室内有无异常气味和声响。
●通风、照明及安全防火装置是否正常。
●断路器操作次数或跳闸次数是否达到了应检修的次数。
●防误操作装置、机械闭锁装置有无异常。
3.手车式开关柜投运前检查内容:
●柜上装置的元件、零部件均应完好无损。
●接地开关操作灵活,合、分位置正确无误。
●各连接部分应紧固,螺丝连接部分应无脱牙及松动。
●柜体可靠接地,门的开启与关闭应灵活。
●二次插头完好无损,插接可靠。
●柜顶主、支母线装配完好,母线之间的连接紧密可靠,接触良好。
●控制开关、按钮及信号继电器等型号规格与有关图纸相符,接线无松动
脱落现象。
●手车在柜外推动应灵活,无卡住现象。
●手车处于工作位置时,主回路触头及二次插头能可靠接触。
●手车在柜内能轻便地推入及推出,能可靠地定位于“工作位置”与“试
验位置”。
●机械连锁装置可靠灵活,无卡滞现象。
4.手车式开关运行中的巡视检查要求:
●每天定期检查,听有无异常响声,看室内温度、湿度变化情况。如果过
高、过大要进行降温降湿处理。
●每隔一年对柜内的绝缘隔板、活门、手车绝缘件、母线要进行清洁处
理,特殊环境用户应根据具体情况而定。
●下雨天或梅雨季节,要加强对开关室的观察,及时排除电缆沟的积水,
严防柜内受潮引起事故。
●一般情况下开关柜不会出现故障,如发现绝缘材料受潮,可用无水酒精
进行擦洗,并进行干燥处理。
二.油浸变压器的运行与维护:
1.油浸式变压器的正常巡视检查项目:
●声音是否正常。正常运行的变压器发生均匀的“嗡嗡”声,应无沉重的
过载引起的“嗡嗡”声,无内部过电压或局部放电打火的“吱吱”声;
无内部零件松动、穿心螺丝不紧、铁芯硅钢片震动的“萤萤”声,无系统短路时的大噪音,无大动力设备起动或有谐波设备运行的“哇哇”声等。
●室外安装的变压器,如没有固定安装的电流表时,应使用钳形电流表测
量最大负载电流及代表性负载电流。
●室内安装的变压器装有电流表、电压表的,应记录每小时负荷并应画出
日负载曲线。
●测量三相电流的平衡情况,对Y,yn0连接组别的变压器,其中性线上的
电流不应超过低压绕组额定电流的25%。
●变压器的运行电压不应超出额定电压的±5%范围。如果电源电压长期过
高或过低,应调整变压器分接头,使低压侧电压趋于正常。
●温度是否超过允许值,上层油温一般应不超过85℃。
●套管是否清洁,有无破损裂纹和放电痕迹,一、二次側引线不应过紧、
过松,各连接点是否牢固,应无放电及过热现象,测温用的示温蜡片应无熔化现象。
●外壳接地及中性点接地的连接及接地电阻值应符合要求。
●以手试摸散热器温度是否正常,各排散热管温度是否一致。
●冷却系统是否运行正常,装有风扇的变压器应保持在运行或可用状态。
●装备气体继电器和防爆管的变压器,应检查其充油几薄膜完整情况。
●油位应正常,外壳清洁无渗漏油现象。
●呼吸器应畅通,硅胶不应吸湿饱和,油封呼吸器的油位应正常。
2.变压器的特殊巡视检查项目:
●高温及重负载时,检查触头、接头有无过热现象,监视负载、油温、油
位变化。冷却系统运行应正常。
●大风来临前检查周围杂物,防止吹到设备上。大风时,观看引线摆动时
的相间距离及对地安全距离是否满足要求和有无搭挂杂物。
●雷电后检查瓷绝缘有无放电痕迹,避雷器、避雷针是否放电,雷击记录
器是否动作。
●下雾天气,瓷套管有无放电打火现象,重点监视瓷质污秽部分。
●下雪天气,根据积雪溶化情况检查接头发热部位,及时处理结冰。
●夜间熄灯巡视,检查绝缘有无放电闪络现象及接头有无过热发红。
●大短路故障,检查有关设备、接头有无异状。
●有异常情况时,查看电压、电流表读数及继电器保护动作情况。气体继
电器发出警报时,对变压器内外部进行检查。
四.干式变压器的运行维护:
1)开启式:是常用的型式,其器身与大气直接接触,适用于比较干燥而洁净的室内环境(环境温度20℃时,相对湿度不超过85%),一般有空气
自冷和风冷两种冷却方式。
2)封闭式:器身处在封闭的外壳内,与外部大气不直接接触。可用于较为恶劣的环境中。由于密封、散热条件差,主要有用于矿用的隔爆型变压
器。封闭式也可充以2—3个大气压下的六氟化硫气体,并加以强迫循
环,则变压器的绝缘和散热能力钧可和油浸式相似,适用于高电压等级
的产品。不过,这种干式变压器已变为气体绝缘变压器了。
3)浇注式:用环氧树脂或其他树脂浇注作为主绝缘,结构简单、体积小,适用于较小容量。
1.干式变压器的正常巡视检查项目:
1.1投入运行后的检查
●有无异常声音、振动。
●有无由于局部过热、有害气体腐蚀等使绝缘表面出现爬电痕迹和碳化现
象等造成的变色。
●变压器所在房屋或柜内的温度是否过高,其通风、换气状态是否正常,
变压器的风冷装置运转是否正常。
1.2定期检查:
●投运后的2—3个月期间进行第一次检查,以后每年进行一次检查。
●检查浇注型绕组和相间连接线有无积尘,有无龟裂、变色、放电等现
象,绝缘电阻是否正常。
●检查铁芯风道有无灰尘、异物堵塞,有无生锈或腐蚀等现象。
●检查调压分接开关触点有无过热变色,接触不良或锈蚀等现象。
●检查绕组压紧装置是否松动。
●检查指针式温度计等仪表和保护装置动作是否正常。
●检查冷却装置包括电机、风扇轴承等是否良好。
