《三视图》精品课件

《三视图》精品课件

3.如图，是由两个大小不同的长方体组成的几何体， 则该几何体的左视图是( C )
A
B
C
D
课堂小结
三 视 图
主视图
在正面内得到的由前向 后观察物体的视图
俯视图
在水平面内得到的由上 向下观察物体的视图
左视图
在侧面内得到的由左向 右观察物体的视图
简单几何体的三视图
对接中考
1.直六棱柱如图所示，它的俯视图是（ ）
主视图
左视图 俯视图
主视图
正面
左
主视图 左视图
视 图
高
长
宽
俯视图 水平面
侧面
宽 俯视图
将三个投影面展开在一个平面内，得到这一物体的一张 三视图.
1.物体的三视图中的各个视图，分别从不同角度表 示物体的形状，三者合起来能够较全面地反映物体 的形状. 2.三视图与投影的关系：物体的主视图、左视图、 俯视图可以看成一束平行光线分别从物体的正面、 左面、上面照射，在垂直于这一方向光线的平面上 所形成的正投影. 3.在生产实践中常用三视图描述物体，如机械零件, 建筑物等.
C
A．
B．
C．
D．
2.下列立体图形中，主视图是圆的 是（ D ）
A． B．
C．
D．
主视图是 角形
主视图 是圆
3.如图是由4个相同的小正方体构成的一个组合体,该组合
体的三视图中完全相同的是（ ）
A
A．主视图和左视图 B．主视图和俯视图
C．左视图和俯视图 D．三个视图均相同
单一的视图通常只能反映物体一个方面的形状.为了全面 地反映物体的形状,生产实践中往往采用多个视图来反映 同一物体不同方面的形状.
下图为某飞机的设计图，你能指出这些设计图是从哪 几个方向来描绘物体的吗？

1.2.2三视图精品PPT课件

1.2.2三视图精品PPT课件
正视图
三视图
侧视图
俯视图
三视图的形成原理．
正视图 俯视图
侧视图
正视图
侧视图
俯视图
问题2：如何作出几何体的三视图？
例1. 如图所示的长方体的长、宽、高分别为5cm、4cm、3cm，画出 这个长方体的三视图。
4cm
5cm 3cm
讨论：①这个长方体的三视图分别是什么形状的？ ②正视图、侧视图和俯视图的长方形的长宽高分别为多少 厘米？ ③正视图和侧视图中有没有相同的线段？正视图和 俯视图呢？侧视图和俯视图呢？
不能看见的用虚线表示。Biblioteka 探究柱、锥、台、球的三视图
画出圆柱的三视图 俯
左
圆柱
画出圆锥的三视图 俯
左
画出六棱柱的三视图 俯
左
画出六棱锥的三视图 俯
左
画出如图正四棱锥的 三视图。
解：正四棱锥的三视图如 图
正
侧
视
视
图
图
俯 视 图
画出圆台的三视图 俯
左
画出四棱台的三视图 俯
左
画出球的三视图
俯 左
问题3：根据三视图想象其表示的几何体
由三视图想象几何体
你能说出下列三视图对应的几何体名称吗？
（1）
（2）
正视图
侧视图
正视图
侧视图
俯视图
俯视图
正视图 俯视图
解： （1）是个圆台。
侧视图
正视图
侧视图
解： （2）是个三棱锥。
俯视图
由三视图想象几何体
下面是一些立体图形的三视图，请根据视 图说出立体图形的名称:
You Know, The More Powerful You Will Be

机械制图之三视图经典课件(PPT44页)

机械制图之三视图经典课件(PPT44页)

三个视图
V
H
W
三投影面体系： 在两投影面体
系的基础上，再 增加一个同时与V、 H面都垂直的W面。
三个视图
V
W
H 把物体放在三投影面体系中，用正投影法得 到物体的三个投影，称为三视图。
三个视图
V W
H
三个投影面的名称
V
主视图
左视图 W
45 0
H 俯视图
第三分角
第II分角
V
第I分角 W 第III分角
•
6.孔雀型先聊轻松的话题再进入主题 、运用 图画方 式进行 沟通， 对于事 情就事 论事不 责骂当 事人， 给他赞 扬及鼓 励，多 运用一 些肢休 语言， 可到热 闹场合 进行洽 谈。
•
7.无尾熊型不要强势与他沟通，沟通 中运用 一些温 馨的语 言，可 聊聊天 再进入 主题， 交待任 务不要 一次太 多，让 他知道 你会协 助他， 经常寻 问这事 情的进 展，让 他知道 在沟通 中不要 有所忌 讳。
上
左
右后 前
下 后
下
左
左 H 俯视图 前
右
45 0
前右 下
2.三视图的投影规律
视图与视图的关系
V 主视图
左视图 W
主俯长对正 主左高平齐 俯左宽相等
高平齐
长对正
H
俯视图
宽相等
45 0
2.三视图的投影规律 每个视图中的线框关系
封闭的线框可表 示一个平面、曲 面，或者平面和 曲面的结合。 注意各个视图上 线框之间的对应 关系。
投影方向(1)源自(2)(3)(4)
已知一立体的轴测图，按箭头所指方向的视图是
(1)
(2)
(3)

初中美术《空间几何体的三视图》资料课件

初中美术《空间几何体的三视图》资料课件
例1
侧
正
俯
(2)圆锥的三视图
圆 锥
例2 请同学们画下面这两个圆台的三视图，如果你认为这两个圆台的三视图一样，画一个就可以；如果你认为不一样，请分别画出来。
注意：(1)画几何体的三视图时， 能看见的轮廓和棱用实线表示， 不能看见的轮廓和棱用虚线表示。 (2)长对正， 高平齐， 宽相等。
空间几何体的三视图
三视图欣赏
从上面看
从左面看
从正面看
主视图
左视图
俯视图
长方体的三视图
正视图反映了物体的高度和长度
侧视图反映了物体的高度和宽度
俯视图反映了物体的长度和宽度
正视图
侧视图
俯视图
三视图之间的投影规律
三视图能反映物体真实的形状和长、宽、高.
正
侧
俯
(1)圆柱的三视图
根据三视图判断几何体
例4
根据三视图判断几何体
正视图
侧视图
俯视图
例5
正视图
侧视图
探究: 在例3中，若只给出正，侧视图,那么它除了是圆台外,还可能是什么几何体？

不同的几何体可能有某一两个视图相同，所以我们只有通过全部三个视图，才能全面准确的反映一个几何体的特征。
小结：
画几何体的三视图时，能看得见的轮廓线或棱用实线表示，不能看得见的轮廓线或棱用虚线表示。
练习1：画正三棱锥几何体的三视图.
练习2：画出下面这个组合图形的三视图．
六棱柱
六棱柱三视图
练习3：请同学们试试画出立白洗洁精塑料瓶的三视图.
正视图
侧视图
俯视图
俯
侧
正
还原成实物图：
刚才所作的三视图，你能将其还原成实物模型吗？

人教版九年级数学《三视图》优质课ppt课件

人教版九年级数学《三视图》优质课ppt课件

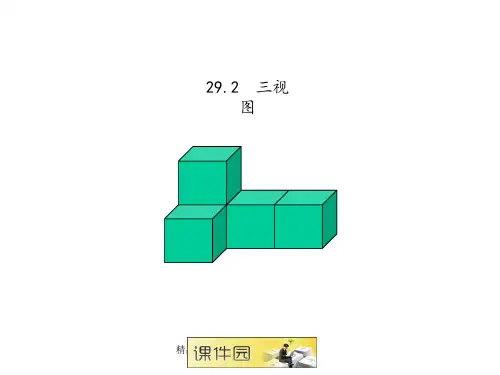

29.2 三视 图
精品课件
分别画出图中几何体的主视图、左视图和 俯视图。 从上面看
从左面看
从正面看
主视图
左视图
精品课件
俯视图
分别画出图中几何体的主视图、左视图和 俯视图。
主视图
左视图
精品课件
俯视图
画出下面几何体的主视图、左视图与俯视图
主视图
左视图
精品课件
俯视图
如图是由几个小立方块所搭几何体的俯视图， 小正方形中的数字表示在该位置小立方块的 个数，请画出这个几何体的主视图和左视图。
21
12
主视图
精品课件
左视图
如图所示的是由几个小立方块所搭几何体的俯视 图，小正方形中的数字表示在该位置小立方块的
个数，请画出相应几何体的主视图和左视图。
13 21
主视 图
精品课件
左视图
如图所示的是由几个小立方块所搭几何体 的俯视图，小正方形中的数字表示在该位 置小立方块的个数，请画出相应几何体的
至少有一个地方 是3块，其它1块； 至多每个地方都
3块。
1
至少有一个地方 是2块，其它一 块；至多每个地
方都2块。
主视图
精品课件
俯视图
精品课件
主视图和左视图。
3 42
21
主视图
左视图
精品课件
如图所示的是由几个小立方块所搭几何体的俯视 图，小正方形中的数字表示在该位置小立方块的
个数，请画出相应几何体的主视图和左视图。
23
1
主视图
精品课件
左视图
用小立方块搭出符合下列三视图的几何体：
主视图
左视图俯视图ຫໍສະໝຸດ 精品课件用小立方块搭一个几何体，使得它的 主视图和俯视图如图所示，这样的几 何体只有一种吗？它最少需要多少个 小立方块？最多需要多少个立方块？

《三视图》PPT课件

《三视图》PPT课件
影。
案例二
通过三视图还原组合体的空间 形状，理解辅助线和辅助面在 投影中的作用。
案例三
比较不同辅助线和辅助面对投 影结果的影响，掌握其使用技 巧。
案例四
针对复杂组合体，综合运用辅 助线和辅助面进行投影分析。
05
CATALOGUE
尺寸标注与技术要求在三视图 中体现
尺寸标注基本原则和方法
基本原则
01
中心线平行。
辅助面构造方法及作用
基本辅助面
通过平移或旋转基本投影 面得到，用于生成新的投 影。
局部辅助面
根据需要截取形体的一部 分而构造，用于表达形体 的局部结构。
综合辅助面
结合基本辅助面和局部辅 助面的特点构造，用于解 决复杂形体的投影问题。
案例分析：组合体三视图
案例一
分析组合体的结构特点，选择 合适的辅助线和辅助面进行投
04
CATALOGUE
辅助线与辅助面在三视图中的 应用
辅助线类型及使用场景
中心线
用于表示对称形体的中 心，或用于定位非对称
形体的主要部分。
轮廓线
用于表示形体的外轮廓 或内轮廓，通常与视图
的主要轮廓线重合。
剖面线
用于表示形体被剖切后 的内部结构，通常与剖
视图的剖面线对应。
尺寸线
用于标注形体的尺寸， 通常与形体的轮廓线或
圆锥体主视图为三角形，俯视 图为圆形和圆心点，左视图为
三角形和一条斜线。
球体的三视图
球体主视图、俯视图和左视图 均为圆形。
03
CATALOGUE
物体表面交线与三视图绘制技 巧
物体表面交线类型及特点
截交线
截平面与立体表面的交线。特点 ：截交线的形状取决于立体的几 何性质及其与截平面的相对位置

物体的三视图_PPT优秀课件

物体的三视图_PPT优秀课件
物体的三视图
猜 猜 他 们 是 什 么 关 系 ？
看 事 物 不 能 只 看 单 方 面
猜一猜
在太阳底下你只看影子能判断出是什么实物吗?
在生活中我们应从不同角度，多方面地去看待一件事 物，分析一件事情。
A
B
C
A
B
C
A
B
C
A
B
C
视 图
三视 图
观察物体—图形 正投影—图形
主视图—从前向后观察
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
1、你在希望中享受到的乐趣，比将来实际享受的乐趣要大得多。 2、理想不是一只细磁碗，破碎了不有锔补；理想是朵花，谢落了可以重新开放。 3、人类的幸福和欢乐在于奋斗，而最有价值的是为理想而奋斗 4、世界上最快乐的事，莫过于为理想而奋斗 5、理想的实现只靠干，不靠空谈 6、天行健，君子以自强不息 7、心如明镜台，时时勤拂拭 8、理想即寻觅目标的思维。 9、理想是世界的主宰。 10、理想失去了，青春之花也便凋零了。因为理想是青春的光和热。 11、每个人都有一定的理想，这种理想决定着他的努力和判断的方向。 12、理想就在我们自身之中，同时，阴碍我们实现理想的各种障碍，也是在我们自身之中。 13、立志要如山，行道要如水。不如山，不能坚定，不如水，不能曲达。 14、理想是力量的泉源、智慧的摇篮、冲锋的战旗、斩棘的利剑。 15、人生的真正欢乐是致力于一个自己认为是伟大的目标。 16、人的理想志向往往和他的能力成正比。 17、大丈夫行事，论是非，不论利害；论顺逆，不论成败；论万世，不论一生。——（明）黄宗羲 18、生活的理想，就是为了理想的生活。 19、一个人的理想越崇高，生活越纯洁。 20、非淡泊无以明志，非宁静无以致远。 21、理想是反映美的心灵的眼睛。 22、人生最高之理想，在求达于真理。 23、把理想运用到真实的事物上，便有了文明。 24、生当做人杰，死亦为鬼雄。 25、有理想的、充满社会利益的、具有明确目的生活是世界上最美好的和最有意义的生活。 26、人需要理想，但是需要人的符合自然的理想，而不是超自然的理想。 27、生活中没有理想的人，是可怜的。 28、在理想的最美好的世界中，一切都是为美好的目的而设的。 29、理想的人物不仅要在物质需要的满足上，还要在精神旨趣的满足上得到表现。 30、生活不能没有理想。应当有健康的理想，发自内心的理想，来自本国人民的理想。

三视图培训ppt课件

三视图培训ppt课件

05
实际案例分析与讨论
案例一：简单零件三视图识别与绘制
视图选择
根据零件形状和复杂程度 ，选择主视图、俯视图和 左视图等合适视图。
视图布局
合理安排各视图位置，保 持视图间投影关系正确， 便于看图和理解。
尺寸标注
完整、清晰、合理地标注 零件各部分尺寸，包括定 形尺寸、定位尺寸和总体 尺寸。
案例二：复杂零件三视图识别与绘制
断面图概念及应用场景
01
02
03
断面图概念
假想用剖切面将机件的某 处切断，仅画出该剖切面 与机件接触部分的图形称 为断面图。
应用场景
当机件上某一局部的断面 形状需要表达，而又不必 画出整个机件时，可采用 断面图来表达。
绘制技巧
选择合适的断面位置，使 得断面能够清晰地表达机 件的局部形状；标注断面 图的名称和投影方向。
剖视图概念及应用场景
剖视图概念
假想用剖切面剖开机件，将处在 观察者与剖切面之间的部分移去 ，而将其余部分向投影面投射所
得的图形称为剖视图。
应用场景
当机件的内部结构形状较复杂，用 视图不易表达清楚时，常采用剖视 图来表达机件的内部结构形状。
绘制技巧
选择合适的剖切位置，使得剖切后 能够清晰地表达机件的内部结构； 标注剖切符号和剖切线，标明剖视 图的名称和投影方向。
检查视图中的图线是否 正确，是否符合国家制 图标准的规定。
检查视图中的尺寸标注 是否齐全、清晰、合理 。
修正发现的错误，确保 三视图的准确性和完整 性。
03
常见几何体三视图绘制技巧
长方体、正方体等规则几何体
观察分析
首先确定长方体或正方体的摆放位置，分析其三个 面的形状和大小。

《三视图》PPT课件_人教版1

《三视图》PPT课件_人教版1

《三视图 》优秀 课件人 教版1- 精品课 件ppt( 实用版)
根据三视图想象其表示的几何体
《三视图 》优秀 课件人 教版1- 精品课 件ppt( 实用版)
《三视图 》优秀 课件人 教版1- 精品课 件ppt( 实用版)
根据三视图想象它们表示的几何体的结构特征
正视图
侧视图
俯视图
《三视图 》优秀 课件人 教版1- 精品课 件ppt( 实用版)
《三视图 》优秀 课件人 教版1- 精品课 件ppt( 实用版)
正视图
俯视图
侧视图 光线从几何 体的左面向 右面正投影 所得的投影 图称为“侧 视图”
光线从几何体的上面向下面正投影所得的投 影图称为“俯视图”．
三视图的平面位置
正视图、侧视图、俯视图在平面图中的一般位置
正视图 侧视图
俯视图 正视图、侧视图、俯视图统称为三视图
三视图的关系
定义：长、宽、高
长：左、右方向的长度 宽：前、后方向的长度 高：上、下方向的长度
空间几何体的三视图 和直观图
主要内容
中心投影与平行投影 空间几何体的三视图 空间几何体的直观图
空间几何体的三视图
三视图概念
三个互相垂直的投影面
从前向后方 向的投影线
从左向右方 向的投影线
从上到下方 向的投影线
“视图”是将物体按正投影法向投影面投射时所得 到的投影图．
三视图的形成
光线从几何体的前面向后面正投影 所得的投影图称为“正视图”
《三视图 》优秀 课件人 教版1- 精品课 件ppt( 实用版) 《三视图 》优秀 课件人 教版1- 精品课 件ppt( 实用版)
《三视图 》优秀 课件人 教版1- 精品课 件ppt( 实用版) 《三视图 》优秀 课件人 教版1- 精品课 件ppt( 实用版)

《三视图》ppt全文课件

《三视图》ppt全文课件
《三视图》上课实用课件（PPT优秀课 件）
《三视图》上课实用课件（PPT优秀课 件） 《三视图》上课实用课件（PPT优秀课 件）
主视图 左视图
宽
《三视图》上课实用课件（PPT优秀课 件） 《三视图》上课实用课件（PPT优秀课 件）
《三视图》上课实用课件（PPT优秀课 件）
例2 画出如图所示的支架的三视图，其中支架 的两个台阶的高度和宽度相等。
《三视图》上课实用课件（PPT优秀课 件）
解：图是支架的三视图．
主
左
视
视
图
图
俯 视 图
《三视图》上课实用课件（PPT优秀课 件）
《三视图》上课实用课件（PPT优秀课 件）
理一理:
1、从正面看到的图形叫做主视图，从上 面看到的图形叫做俯视图，从左面看到的 图形叫做左视图。
2、画三视图必须遵循的法则： “长对正，高平齐，宽相等”
《三视图》上课实用课件（PPT优秀课 件）
主视图
左视图 高
长
宽
宽 俯视图
从正面看
主视图
三视图
正面
主视图
左视图 高
长
宽
宽 俯视图
主视图
三视图
正面
主视图
左视图
高
长
宽
宽
俯视图
主视图
从上面看
正面
主视
左视图
图高
长
宽
宽
俯视 图
三视图位置 有规定，主视 图要在左上边， 它的下方应是 俯视图，左视 图坐落在右边
主视图 长
俯视图
左视图 高
宽
宽
从上面看
《三视图》上课实用课件（PPT优秀课 件）
4．反思与小结

1.1.5《三视图》课件(共37张)

1.1.5《三视图》课件(共37张)
得到的投影图。
第6页，共37页。
三视图的形成 (xíngchéng)
V
V正立投影面
H水平投影面
第7页，共37页。
W侧立投影面
宽 高
长
口诀：长对正， 高平齐，宽相等。
主视图 长
高
高
左视图
宽
长
俯视图
宽
第8页，共37页。
基本几何体的三视图
回忆初中已经学过的正方体、长方体、圆柱、 圆锥、球的三视图．
由三视图想象几何体
下面是一些立体图形的三视图，请根据视图说 出立体图形的名称:
正视图
左视图
俯视图
ห้องสมุดไป่ตู้
第23页，共37页。
圆锥
由三视图想象几何体
一个几何体的三视图如下,你能说出它是什 么立体图形吗?
第24页，共37页。
四棱锥
(léngzhuī)
画出下面这个(zhè ge)组合图形的三视 图．
第9页，共37页。
正方体的三视图
俯 左
第10页，共37页。
长方体的三视图 俯
左
长方体
第11页，共37页。
圆柱(yuánzhù )的三视图
俯
左
圆柱
第12页，共37页。
圆锥的三视图
俯
左
第13页，共37页。
圆锥
(yuánzhuī)
球的三视图
俯
左
球体
第14页，共37页。
我相信你一定 能画出这个复杂几 何体的三视图！
第5页，共37页。
正投影绘制空间图形的三视图
在初中，我们已经学过了正方体、长方体、圆柱的
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

A
B
C
D
2．一个几何体的三视图形状都相同，大小均等，那
么这个几何体不可以是 ( )
A．球 B．三棱锥 C．正方体 D．圆柱
3．将矩形硬纸板绕它的一条边旋转180°所形成的
几何体的主视图和俯视图不可能是
()
A．矩形，矩形
B．半圆、矩形
C．圆、矩形
D．矩形、半圆
4．如图摆放的几何体的俯视图是
()ABC Nhomakorabea1. 三个投影面 我们用三个互相垂直的平面（例如：墙角处的三
面墙面）作为投影面，其中正对着我们的叫正面，正 面下方的叫水平面，右边的叫做侧面.
正面
2. 三视图
主视图
主视图 左视图
左
正面
视
高
图
长
宽
俯视图
宽 俯视图
将三个投影面展开在一个平面内，得到这个物体 的一张三视图.
主视图
主视
左视图
正面
左 视
宽
2. 在主视图正下方画出俯视图，注
宽
意与主视图长对正；
俯视图
3. 在主视图正右方画出左视图，注意与主视图高平齐，
与俯视图宽相等；
4. 为表示圆柱、圆锥等的对称轴，规定在视图中加画
点划线表示对称轴.
注意：不可见的轮廓线，用虚线画出.
例2 画出如图所示的支架的三视图，其中支架的两 个台阶的高度和宽度相等．
解：下图是支架的三视图．
主
左
视
视
图
图
俯 视 图
练一练 画出图中的几何体的三视图.
例3 画出图中简单组合体的三视图： 解：三视图如下：
主视图
左视图
俯视图
练一练
找出对应的的三视图. 主视图 ( ) 左视图 ( ) 俯视图 ( )
A
B
C
当堂练习
1．下图的几何体中，主视图、左视图、俯视图均相 同的是 ( )
导入新课
“横看成岭侧成峰,远近高低各不同．不识庐山真面目,只缘 身在此山中”你能说明是什么原因吗？
三视图
讲授新课
一 三视图的概念及关系
观察与思考
下图为某飞机的设计图，你能指出这些设计图 是从哪几个方向来描绘物体的吗？
当我们从某一方向观察一个物体时，所看到的 图形叫做物体的一个视图．
视图也可以看作物体在某一个方向的光线下的 正投影，对于同一物体，如果从不同方向观察，所 得到的视图可能不同．本章中我们只讨论三视图.
图
高
图
长
宽
俯视图
宽 俯视图
三视图是主视图、俯视图、左视图的统称.它是 从三个方向分别表示物体形状的一种常用视图.
二 三视图的画法
典例精析 例1 画出图中基本几何体的三视图：
解：如图所示： 主视图 左视图
主视图 左视图
俯视图
俯视图 宽
归纳： 三视图的具体画法为：
主视图 左视图 高
1. 确定主视图的位置，画出主视图； 长
D
5．下图中①表示的是组合在一起的模块，那么这个 模块的俯视图的是 ( )
① A．②
②
③
④
⑤
B．③ C．④ D．⑤
6. 画出下列几何体的三视图.
主视图
左视图
俯视图
课堂小结
三视图的概念及关系
三视图 三视图的画法
简单几何体的三视图
