锅炉设备系统及运行

锅炉设备及运行管理制度
是指对锅炉设备运行过程进行管理和控制的一套制度和规范，目的是确保锅炉设备的安全、高效运行，提高生产效率，保障生产安全。

锅炉设备及运行管理制度主要内容包括以下几个方面：
1. 设备管理：包括对锅炉设备的选型、设计、采购、安装、调试、验收等各个环节的管理。

要求按照国家标准和相关规范进行操作，确保设备质量和安全可靠。

2. 运行管理：包括对锅炉设备的日常运行管理、维护保养和故障排除等工作的管理。

要求设立专门的运行管理部门或岗位，制定详细的运行管理规程，定期进行设备巡检和维护保养，及时处理设备故障，确保设备正常运行。

3. 安全管理：包括对锅炉设备运行过程中存在的各类安全隐患进行识别和控制的管理。

要求制定详细的安全管理制度，加强对设备运行过程中各类风险的分析和评估，进行安全风险管控，确保设备运行安全。

4. 环保管理：包括对锅炉设备的烟气排放和废水处理等环境管理工作的管理。

要求制定环境管理制度，加强对烟气和废水的监测和治理，确保锅炉设备的环境友好型运行。

5. 员工培训：包括对锅炉设备操作人员的培训和技能提升的管理。

要求设立专门的培训机构或培训班，制定培训计划和内容，定期进行培训和考核，提高员工的操作和维护技能。

6. 文件管理：包括对锅炉设备相关文件、记录和资料的管理。

要求建立健全的文件管理制度，确保各类型文件的编制、审查、审核、归档和查阅等工作有序进行。

综上所述，锅炉设备及运行管理制度涵盖了设备、运行、安全、环保、培训和文件管理等各个方面，是保障锅炉设备安全运行和提高生产效率的重要保障。

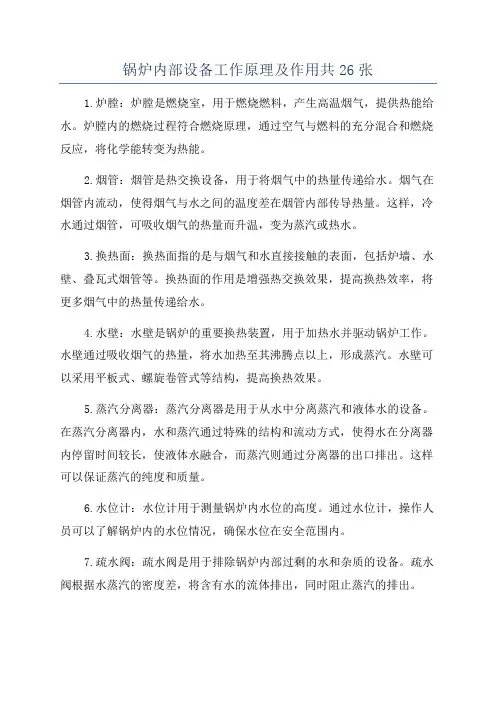

锅炉内部设备工作原理及作用共26张1.炉膛：炉膛是燃烧室，用于燃烧燃料，产生高温烟气，提供热能给水。

炉膛内的燃烧过程符合燃烧原理，通过空气与燃料的充分混合和燃烧反应，将化学能转变为热能。

2.烟管：烟管是热交换设备，用于将烟气中的热量传递给水。

烟气在烟管内流动，使得烟气与水之间的温度差在烟管内部传导热量。

这样，冷水通过烟管，可吸收烟气的热量而升温，变为蒸汽或热水。

3.换热面：换热面指的是与烟气和水直接接触的表面，包括炉墙、水壁、叠瓦式烟管等。

换热面的作用是增强热交换效果，提高换热效率，将更多烟气中的热量传递给水。

4.水壁：水壁是锅炉的重要换热装置，用于加热水并驱动锅炉工作。

水壁通过吸收烟气的热量，将水加热至其沸腾点以上，形成蒸汽。

水壁可以采用平板式、螺旋卷管式等结构，提高换热效果。

5.蒸汽分离器：蒸汽分离器是用于从水中分离蒸汽和液体水的设备。

在蒸汽分离器内，水和蒸汽通过特殊的结构和流动方式，使得水在分离器内停留时间较长，使液体水融合，而蒸汽则通过分离器的出口排出。

这样可以保证蒸汽的纯度和质量。

6.水位计：水位计用于测量锅炉内水位的高度。

通过水位计，操作人员可以了解锅炉内的水位情况，确保水位在安全范围内。

7.疏水阀：疏水阀是用于排除锅炉内部过剩的水和杂质的设备。

疏水阀根据水蒸汽的密度差，将含有水的流体排出，同时阻止蒸汽的排出。

8.主汽门：主汽门是控制蒸汽流量的设备。

通过主汽门的开关控制，可以调节蒸汽流量以满足锅炉的工作需要。

9.旁通阀：旁通阀用于调节锅炉内的水流量。

通过调节旁通阀的开关，可以调节水的流量并控制锅炉的水位。

10.动力煤质量控制系统：动力煤质量控制系统用于控制锅炉的燃烧过程，确保燃煤的质量。

系统通过监测煤质的相关参数，如灰分、挥发分等，自动调节锅炉的燃烧参数，使燃烧效果最佳化。

11.风机：风机用于提供供氧和排烟的空气流动。

风机通过产生气流，将空气输送到炉膛中，提供氧气使燃料燃烧。

同时，风机还能将燃烧后的烟气排出锅炉。

《锅炉设备及运行》测试题+参考答案一、单选题（共30题，每题1分，共30分）1、一般来讲，回转式空气预热器漏风量比管式空气预热器漏风量（）。

A、比管式二级布置要小，比一级布置大B、要小C、基本相同D、要大正确答案：D2、计算锅炉热效率，需通过测量求得有效利用热量和输入热量，这种方法称为（）。

A、正平衡法B、反平衡法C、平衡法D、以上都不是正确答案：A3、连续排污管口一般装在汽包正常水位下（）处，以连续排出高浓度的锅水，从而改善锅水品质。

A、100～150mmB、400～500mmC、200～300mmD、50～100mm正确答案：C4、在火力发电厂中，蒸汽参数一般是指蒸汽的（）。

A、压力和焓B、压力和比容C、压力和温度D、温度和比容正确答案：C5、煤粉越细，总表面积越大，接触空气的机会越多，挥发分析出快，容易（），燃烧完全。

A、蒸发B、结焦C、积灰D、着火正确答案：D6、（）的水冷壁进口装置了节流圈，使流量能按管子所受热负荷大小来合理分配。

A、汽包锅炉B、直流锅炉C、复合循环锅炉D、强制循环锅炉正确答案：D7、大容量锅炉一般采用（）水冷壁。

A、膜式B、光管式C、丁爪式正确答案：A8、任一台给煤机跳闸时，应联动（）。

A、开启对应的冷风门B、关闭对应的总风门，开启对应的冷风门C、关闭对应的热风门和冷风门D、关闭对应的总风门正确答案：B9、E型磨煤机碾磨件包括上、下磨环和钢球，配合型线均为圆弧，钢球在上下磨环间自由滚动，不断地改变自身的旋转轴线，其配合线型始终保持不变，磨损较均匀，对磨煤机出力影响（）。

A、较小B、较大C、随运行小时变化D、一般正确答案：A10、当锅水含盐量达到临界含盐量时，蒸汽的湿度将（）。

A、不变B、急剧增大C、减少D、逐渐增大正确答案：B11、事故放水管在汽包上的开口位置宜在（）。

A、最高水位处B、汽包下部C、正常水位与最低水位之间正确答案：C12、强制循环锅炉的循环倍率比自然循环锅炉的循环倍率（）。

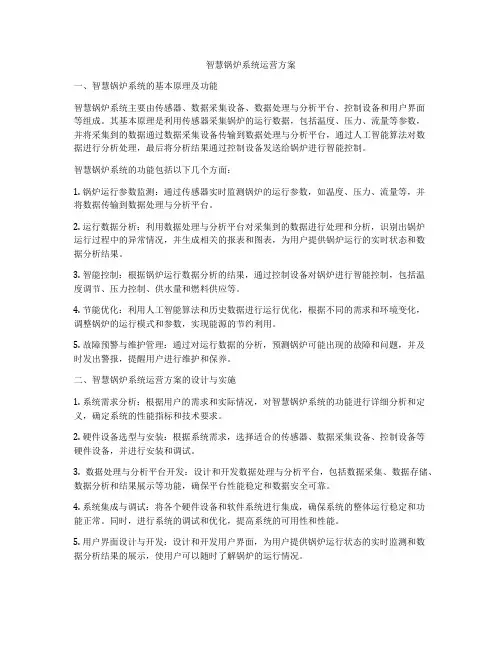

智慧锅炉系统运营方案一、智慧锅炉系统的基本原理及功能智慧锅炉系统主要由传感器、数据采集设备、数据处理与分析平台、控制设备和用户界面等组成。

其基本原理是利用传感器采集锅炉的运行数据，包括温度、压力、流量等参数，并将采集到的数据通过数据采集设备传输到数据处理与分析平台，通过人工智能算法对数据进行分析处理，最后将分析结果通过控制设备发送给锅炉进行智能控制。

智慧锅炉系统的功能包括以下几个方面：1. 锅炉运行参数监测：通过传感器实时监测锅炉的运行参数，如温度、压力、流量等，并将数据传输到数据处理与分析平台。

2. 运行数据分析：利用数据处理与分析平台对采集到的数据进行处理和分析，识别出锅炉运行过程中的异常情况，并生成相关的报表和图表，为用户提供锅炉运行的实时状态和数据分析结果。

3. 智能控制：根据锅炉运行数据分析的结果，通过控制设备对锅炉进行智能控制，包括温度调节、压力控制、供水量和燃料供应等。

4. 节能优化：利用人工智能算法和历史数据进行运行优化，根据不同的需求和环境变化，调整锅炉的运行模式和参数，实现能源的节约利用。

5. 故障预警与维护管理：通过对运行数据的分析，预测锅炉可能出现的故障和问题，并及时发出警报，提醒用户进行维护和保养。

二、智慧锅炉系统运营方案的设计与实施1. 系统需求分析：根据用户的需求和实际情况，对智慧锅炉系统的功能进行详细分析和定义，确定系统的性能指标和技术要求。

2. 硬件设备选型与安装：根据系统需求，选择适合的传感器、数据采集设备、控制设备等硬件设备，并进行安装和调试。

3. 数据处理与分析平台开发：设计和开发数据处理与分析平台，包括数据采集、数据存储、数据分析和结果展示等功能，确保平台性能稳定和数据安全可靠。

4. 系统集成与调试：将各个硬件设备和软件系统进行集成，确保系统的整体运行稳定和功能正常。

同时，进行系统的调试和优化，提高系统的可用性和性能。

5. 用户界面设计与开发：设计和开发用户界面，为用户提供锅炉运行状态的实时监测和数据分析结果的展示，使用户可以随时了解锅炉的运行情况。

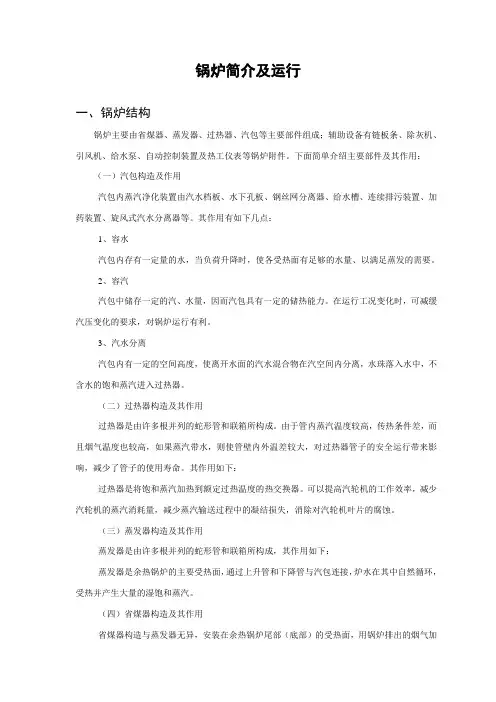

锅炉简介及运行一、锅炉结构锅炉主要由省煤器、蒸发器、过热器、汽包等主要部件组成；辅助设备有链板条、除灰机、引风机、给水泵、自动控制装置及热工仪表等锅炉附件。

下面简单介绍主要部件及其作用：（一）汽包构造及作用汽包内蒸汽净化装置由汽水档板、水下孔板、钢丝网分离器、给水槽、连续排污装置、加药装置、旋风式汽水分离器等。

其作用有如下几点：1、容水汽包内存有一定量的水，当负荷升降时，使各受热面有足够的水量、以满足蒸发的需要。

2、容汽汽包中储存一定的汽、水量，因而汽包具有一定的储热能力。

在运行工况变化时，可减缓汽压变化的要求，对锅炉运行有利。

3、汽水分离汽包内有一定的空间高度，使离开水面的汽水混合物在汽空间内分离，水珠落入水中，不含水的饱和蒸汽进入过热器。

（二）过热器构造及其作用过热器是由许多根并列的蛇形管和联箱所构成。

由于管内蒸汽温度较高，传热条件差，而且烟气温度也较高，如果蒸汽带水，则使管壁内外温差较大，对过热器管子的安全运行带来影响，减少了管子的使用寿命。

其作用如下：过热器是将饱和蒸汽加热到额定过热温度的热交换器。

可以提高汽轮机的工作效率，减少汽轮机的蒸汽消耗量，减少蒸汽输送过程中的凝结损失，消除对汽轮机叶片的腐蚀。

（三）蒸发器构造及其作用蒸发器是由许多根并列的蛇形管和联箱所构成，其作用如下：蒸发器是余热锅炉的主要受热面，通过上升管和下降管与汽包连接，炉水在其中自然循环，受热并产生大量的湿饱和蒸汽。

（四）省煤器构造及其作用省煤器构造与蒸发器无异，安装在余热锅炉尾部（底部）的受热面，用锅炉排出的烟气加热锅炉给水，其作用如下：1、降低排烟温度，提高锅炉热效率。

2、由于省煤器出口水的温度提高，比饱和水温度低30—50℃，减少进入汽包与锅炉内饱和水的温差，汽包的热应力降低，保证了锅炉的安全运行。

二、余热锅炉的工作过程（一）烟路当完成水泥物料锻烧后的废烟气，温度可高达900℃，我们窑头炉所采的烟气温度为360℃。

锅炉供热系统介绍锅炉供热系统是一种广泛应用于工业和民用建筑的热力设备，它能够通过燃烧燃料将水加热为高温热水或蒸汽，以满足生产和生活中的热能需求。

本文将对锅炉供热系统的组成、工作原理以及主要应用进行介绍。

一、锅炉供热系统的组成1. 锅炉：锅炉是锅炉供热系统的核心部件，它负责将燃料燃烧产生的热能传递给水，使水达到一定温度或压力。

根据不同的燃料和工作介质，锅炉可分为燃煤锅炉、燃气锅炉、油热锅炉等多种类型。

2. 燃料系统：燃料系统主要包括燃料储存、给燃烧器供料和燃料燃烧等部分。

燃料通过储存设备输送至锅炉，然后由燃烧器喷入炉膛进行燃烧，释放出大量的热能。

3. 水处理系统：水处理系统用于处理锅炉供水的水质，以防止水垢和腐蚀对锅炉产生不良影响。

常见的水处理方法包括软化水处理、除氧和给水补给系统等。

4. 循环系统：循环系统包括供水系统和回水系统，通过水泵将热水或蒸汽传送至需求热能的设备或建筑物，再经过换热器传递热量后回流至锅炉，循环再次进行。

5. 控制系统：控制系统用于对锅炉供热系统的运行进行监控和调节，以实现自动化控制。

其中包括温度传感器、压力传感器、节能控制装置等。

二、锅炉供热系统的工作原理锅炉供热系统的工作原理可以分为以下几个步骤：1. 燃料燃烧：当锅炉启动时，燃料被送往锅炉燃烧器进行燃烧。

通过调节燃烧器的进料量和风量，可以控制燃料的燃烧速度和热量释放量。

2. 热能传递：燃烧释放的热能将锅炉内的水加热，产生高温热水或蒸汽。

锅炉内配备有换热器，通过换热器将热能传递给水。

3. 水循环：由水泵提供动力，高温热水或蒸汽经过供水管道输送至使用设备或建筑物，完成热能的传递。

在送达目的地后，冷却的水经过回水管道返回锅炉进行再次加热。

4. 控制与保护：锅炉供热系统配备有各种传感器和控制装置，用于监测和调节温度、压力和其他参数。

当系统达到设定的工作状态或出现异常时，控制系统会自动进行调整或报警保护。

三、锅炉供热系统的应用锅炉供热系统广泛应用于工业和民用建筑领域，主要用于以下场合：1. 工业生产：锅炉供热系统可为工业生产提供稳定的热能，用于加热和蒸汽动力发电，如化工、纺织、造纸、食品加工等行业。

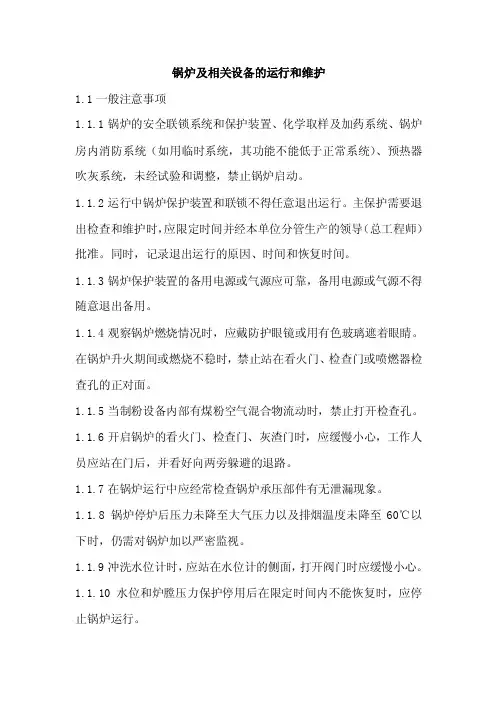

锅炉及相关设备的运行和维护1.1一般注意事项1.1.1锅炉的安全联锁系统和保护装置、化学取样及加药系统、锅炉房内消防系统（如用临时系统，其功能不能低于正常系统）、预热器吹灰系统，未经试验和调整，禁止锅炉启动。

1.1.2运行中锅炉保护装置和联锁不得任意退出运行。

主保护需要退出检查和维护时，应限定时间并经本单位分管生产的领导（总工程师）批准。

同时，记录退出运行的原因、时间和恢复时间。

1.1.3锅炉保护装置的备用电源或气源应可靠，备用电源或气源不得随意退出备用。

1.1.4观察锅炉燃烧情况时，应戴防护眼镜或用有色玻璃遮着眼睛。

在锅炉升火期间或燃烧不稳时，禁止站在看火门、检查门或喷燃器检查孔的正对面。

1.1.5当制粉设备内部有煤粉空气混合物流动时，禁止打开检查孔。

1.1.6开启锅炉的看火门、检查门、灰渣门时，应缓慢小心，工作人员应站在门后，并看好向两旁躲避的退路。

1.1.7在锅炉运行中应经常检查锅炉承压部件有无泄漏现象。

1.1.8锅炉停炉后压力未降至大气压力以及排烟温度未降至60℃以下时，仍需对锅炉加以严密监视。

1.1.9冲洗水位计时，应站在水位计的侧面，打开阀门时应缓慢小心。

1.1.10水位和炉膛压力保护停用后在限定时间内不能恢复时，应停止锅炉运行。

1.1.11当发现锅炉灭火时，禁止采用关小风门、继续给粉、给油、给气使用爆燃的方法来引火。

锅炉灭火后，应立即停止给粉、给油、给气；只有经过充分通风后，方可重新点火。

1.1.12由于事故引起主燃料跳闸，熄火后未及时进行炉膛吹扫，当具备吹扫条件后，应尽快吹扫。

并且在具备点火条件后，方可对锅炉点火。

1.1.13 捅下煤管或煤斗内的堵煤，要使用专用的工具。

捅下煤管堵煤时，不准用身体顶着工具或放在胸前用收推着工具，以防打伤。

工具用毕，应立即取出。

捅煤斗堵煤时，应站在煤斗上面的平台上进行，禁止进入煤斗站在煤层上捅堵煤。

1.1.14 给煤机在运行中发生卡、堵时，禁止用手直接拨堵塞的煤炭。

锅炉设备及运行管理制度范文第一章总则第一条为加强河南福喜食品有限公司锅炉设备及运行的管理工作，提高锅炉管理水平，依据国家相关法律、法规和集团公司《设备管理办法(试行)》制订本制度。

本制度适用于本公司各锅炉使用单位及相关管理处室。

本制度所称锅炉是指本公司所属范围内的蒸汽锅炉、有机热载体炉以及蒸汽的余热锅炉。

第四条锅炉设备及运行管理的主要任务是：依照国家有关法律、法规，确定锅炉管理职责，明确锅炉设备及运行管理要求，对锅炉从规划、设计、选型、制造、购置、安装、使用、维护、修理、改造、更新直至报废的全过程进行科学的综合管理，不断提高锅炉设备及运行管理水平。

管理机构与职责第五条公司设备管理部门职责公司设备管理部门是公司锅炉的职能管理部门，在公司工程经理的领导下开展锅炉的管理工作。

贯彻国家和集团公司等上级各部门有关锅炉的各种法规、法令，制定、修订公司的锅炉设备及运行管理制度。

负责或参加锅炉选型、安装、使用、检验、修理、改造、竣工验收及锅炉房工艺设计的审查工作。

负责锅炉检修、更新计划的审核工作。

监督检查全公司锅炉使用维护情况、档案资料管理情况、安全附件使用管理、校验情况。

对于锅炉发生的事故，按质量监督部门颁发的《锅炉压力容器事故处理规定》进行分类和上报。

并按公司《设备事故管理制度》的规定参加或组织锅炉设备事故的调查分析和处理并对事故预防措施进行审批，对执行情况进行检查。

推广应用新技术、新工艺、新设备、新材料，不断提高锅炉设备及运行的管理水平。

第六条各二级单位设备管理部门职责负责组织贯彻上级有关部门下发的有关锅炉管理工作的条例、规程、办法、标准和通知，结合本单位实际情况制定锅炉设备及运行管理制度，并定期检查执行情况。

负责办理锅炉安装和使用登记，定期检验工作。

负责组织审查锅炉的定期检查、检修、更新等施工方案，对于重大方案应报公司设备管理部门审核。

施工单位应具备相关资质，并按照国家、行业有关标准施工。

负责组织对安全附件、自动仪表的定期检验工作。

循环流化床锅炉主要设备及系统简介1. 引言循环流化床锅炉是一种新型的高效、清洁燃煤锅炉。

它采用了循环流化床技术，通过将固体燃料与空气一起注入锅炉燃烧室，使燃料在锅炉内部悬浮并燃烧，从而实现了燃烧效率的提高和废气排放的降低。

本文将对循环流化床锅炉的主要设备及系统进行简要介绍。

2. 循环流化床锅炉主要设备循环流化床锅炉由多个主要设备组成，包括燃烧室、循环流化床、循环器、集料器、炉排、换热面等。

2.1 燃烧室燃烧室是循环流化床锅炉的核心部件，用于实现燃料的完全燃烧。

燃烧室内部采用循环流化床技术，燃料在其中悬浮并燃烧，通过调整进料口，并控制空气的供给，可以实现燃烧过程的稳定运行。

2.2 循环流化床循环流化床是循环流化床锅炉的重要组成部分，是燃烧室内部的一个固体床层。

循环流化床通过调节床层中固体颗粒的流速和密度，实现了燃料在床层中的悬浮并燃烧。

床层中的固体颗粒通过循环器循环流动，保持了床层的稳定性和燃烧效率。

2.3 循环器循环器用于将床层中的固体颗粒循环回循环流化床，保持床层的稳定运行。

循环器通常由循环器管道和循环风机组成。

循环风机负责将床层中的固体颗粒吸入管道，并将其输送回循环流化床。

2.4 集料器集料器用于收集循环流化床底部的固体颗粒，以保证床层中的固体颗粒不会流失。

集料器通常由集料器管道和集料器风机组成。

集料器风机通过吸空气进入集料器管道，并将固体颗粒输送回循环流化床。

2.5 炉排炉排用于将燃料输送到循环流化床燃烧室中。

炉排通常由多个平行排列的金属条组成，可以通过调节炉排的速度和角度来控制燃料的输送量。

2.6 换热面换热面用于将循环流化床锅炉中产生的热量传递给工作介质，实现热能的利用。

换热面通常包括水冷壁、过热器、再热器等，可以根据需要进行配置。

3. 循环流化床锅炉系统循环流化床锅炉系统由多个主要部分组成，包括给水系统、燃烧系统、除尘系统、排放系统等。

3.1 给水系统给水系统用于将水送入锅炉中，并保持锅炉的水位和压力稳定。

锅炉设备调试运行方案概述锅炉设备调试和运行是工业生产过程中的关键环节，它涉及到工业生产的效率、安全和产品质量。

本篇文档旨在介绍锅炉设备调试和运行的方案及注意事项，以帮助工程师更好地进行锅炉设备调试和运行。

设备调试方案锅炉设备调试主要包括如下几个方面：1. 炉膛调试炉膛调试是锅炉设备调试的重要环节。

在进行炉膛调试时，需要注意以下几个方面：•检查炉膛砖瓦是否全部安放稳妥•检查炉膛砖瓦是否完好，如有损坏须及时更换•检查炉膛绕管是否完好•在开炉前，先行进行缓慢升温，使炉膛向燃烧状态转化•在升温时需通过开启废气通道，保证废气正常排放•当炉温达到设计温度后，需检查是否有异常情况出现•在出现异常情况时，需及时根据具体情况调整炉膛出口温度、炉内热平衡等参数2. 燃烧系统调试燃烧系统是锅炉设备的核心部分，因此对其进行调试是非常重要的。

在进行燃烧系统调试时，需要注意以下几个方面：•检查燃料电子控制，确保稳定可靠•检查点火状态，确保完全开启•需要根据设计要求设定燃料进料量、点火辅助燃料量等参数•需要根据燃烧系统的温度、氧气含量、空气含量等参数进行动态调整•当发现燃烧过程出现异常时，需及时调整燃烧机补偿量、进气系统打火、压力控制、可燃气体浓度等参数3. 补给水系统调试补给水系统是维持锅炉设备正常运行的重要环节，需要进行调试，以确保系统的良好运行状态。

在进行补给水系统调试时，需要注意以下几个方面：•检查补给水阀门是否打开•检查水源是否有足够水量，如无需及时调整水源•需要根据水位变化情况调整补给水速度和补给水量•需要根据锅炉系统的工况情况调整补给水温度•当发现补给水系统发生异常时，需及时调整补给水温度、水位控制、给水泵、回水系统等参数设备运行方案锅炉设备的正常运行是保障工业生产的重要前提，只有制定科学合理的设备运行方案，才能保证锅炉设备的安全高效运行。

在制定锅炉设备运行方案时，需要注意以下几个方面：1. 清洁保养锅炉设备的清洁保养是设备长期稳定运行的重要环节，需要进行定期清洗和保养。
