压电式传感器的工作原理压电式传感器是一种常用的传感器，它通过压电效应来实现对压力、力、加速度等物理量的测量。
压电效应是指某些晶体在受到机械应力时会产生电荷，这种效应被应用在压电式传感器中，使其能够将机械量转换为电信号，从而实现对物理量的测量。
压电式传感器的工作原理可以简单地分为两个步骤，压电效应和电信号输出。
首先，当压电晶体受到外部机械应力时，晶体内部的正负电荷分布会发生改变，从而产生一个电势差。
这个电势差可以被连接在晶体上的电极捕获，并输出为电信号。
这样，通过测量电信号的大小，就可以确定外部机械应力的大小，从而实现对物理量的测量。
在实际应用中，压电式传感器通常由压电晶体、电极、外壳和连接线组成。
当外部机械应力作用在压电晶体上时，电极捕获到的电荷会通过连接线传输到外部的测量设备中，从而实现对物理量的测量。
压电式传感器的工作原理简单而又有效，使其在工业控制、医疗设备、汽车电子等领域得到了广泛的应用。
值得注意的是，压电式传感器的工作原理虽然简单，但在实际应用中还是需要考虑一些因素。
例如，压电晶体的材料、结构和制作工艺都会影响传感器的灵敏度和精度。
此外，外部环境的温度、湿度等因素也会对传感器的性能产生影响。
因此，在选择和使用压电式传感器时，需要综合考虑这些因素，以确保传感器能够准确可靠地工作。
总的来说，压电式传感器通过压电效应将机械量转换为电信号，实现对物理量的测量。
它的工作原理简单而又有效，使其在各个领域得到了广泛的应用。
然而，在实际应用中仍需要考虑材料、结构、环境等因素对传感器性能的影响。
通过对这些因素的综合考虑，可以更好地选择和使用压电式传感器，从而实现对物理量的准确测量。
压电式速度传感器工作原理传感器由压电材料制成，压电材料的两个相对面上分别涂有导电粘接剂，形成电极。
当物体靠近或经过传感器时，其速度会引起压电材料的收缩或膨胀，使电极之间产生电压，从而实现速度的测量。
传感器的工作原理主要包括以下几个步骤：1.压电材料收缩/膨胀：当物体靠近或经过传感器时，物体的速度会作用于压电材料上，使其发生收缩或膨胀的变形。
2.电压产生：压电材料的两个电极分别连接到测量电路上，形成闭合电路。
压电材料的变形引起电极之间的距离变化，从而产生电荷。
3.电信号放大：由于压电材料产生的电荷通常较小，需要通过电信号放大器来放大电信号的振幅，以便后续处理和分析。
4.速度计算：通过测量传感器产生的电压信号的振幅和频率变化，可以计算出物体的速度。
较大的电压振幅和频率变化对应较大的速度。
1.精度高：压电材料的压电效应稳定可靠，能够实现高精度的速度测量。
2.频率响应宽：压电材料的转换效率和响应速度高，能够测量较宽范围内的速度变化。
3.体积小：压电材料可以用细小的片状形式制作，因此传感器的体积相对较小，适用于空间有限的场景。
4.抗干扰性好：压电材料产生的电信号具有较高的信噪比，能够抵抗电磁干扰等外部干扰因素。
压电式速度传感器在许多领域都有广泛的应用，包括机械工程、航空航天、汽车工业等。
例如，在汽车行业中，压电式速度传感器常用于测量车辆的速度，以便控制车辆的刹车和加速系统。
在航空航天领域，压电式速度传感器可以测量飞机的空气速度，以便飞行员准确地掌握飞行状态。
总之，压电式速度传感器通过应用压电效应，利用压电材料的形变和电荷产生之间的关系，实现对物体速度的测量。
其优点包括高精度、频率响应宽、体积小和抗干扰性好。
压电式速度传感器在许多应用领域有重要的作用。
压电式压力传感器原理及应用压电式压力传感器原理及应用自动化研1302班王民军压电式压力传感器是工业实践中最为常用的一种传感器。
而我们通常使用的压力传感器主要是利用压电效应制造而成的，这样的传感器也叫压电式压电传感器。
压电式压力传感器可以用来测量发动机内部燃烧压力的测量与真空度的测量。
也可以用于军事工业，例如用它来测量枪炮子弹在膛中击发的一瞬间的膛压的变化和炮口的冲击波压力。
它既可以用来测量大的压力，也可以用来测量微小的压力。
一、压电式传感器的工作原理1、压电效应For personal use only in study and research; not for commercial use 某些离子型晶体电介质（如石英、酒石酸钾钠、钛酸钡等）沿着某一个方向受力而发生机械变形(压缩或伸长)时，其内部将发生极化现象，而在其某些表面上会产生电荷。
当外力去掉后，它又会重新回到不带电的状态，此现象称为“压电效应”。
压电式传感器的原理是基于某些晶体材料的压电效应。
2、压电式压力传感器的特点压电式压力传感器是基于压电效应的传感器。
是一种自发电式和机电转换式传感器。
它的敏感元件由压电材料制成。
压电材料受力后表面产生电荷。
此电荷经电荷放大器和测量电路放大和变换阻抗后就成为正比于所受外力的电量输出。
压电式压力传感器用于测量力和能变换为力的非电物理量，如压力、加速度等(见压电式压力传感器、加速度计)。
压电式压力传感器是利用压电材料的压电效应将被测压力转换为电信号的。
由压电材料制成的压电元件受到压力作用时产生的电荷量与作用力之间呈线性关系：Q=k*S*p。
For personal use only in study and research; not for commercial use 式中 Q为电荷量；k为压电常数；S为作用面积；p为压力。
通过测量电荷量可知被测压力大小。
压电式压力传感器的工作原理与压电式加速度传感器和力传感器基本相同，不同的是弹性元件是由膜片等把压力转换成集中力，再传给压电元件。

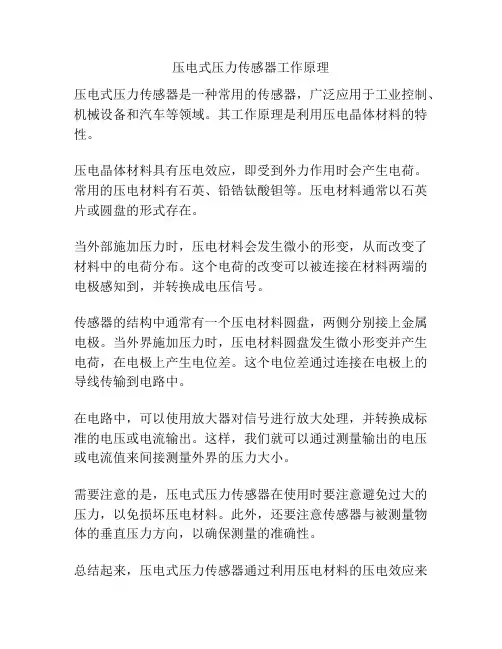

压电式压力传感器工作原理
压电式压力传感器是一种常用的传感器，广泛应用于工业控制、机械设备和汽车等领域。
其工作原理是利用压电晶体材料的特性。
压电晶体材料具有压电效应，即受到外力作用时会产生电荷。
常用的压电材料有石英、铅锆钛酸钽等。
压电材料通常以石英片或圆盘的形式存在。
当外部施加压力时，压电材料会发生微小的形变，从而改变了材料中的电荷分布。
这个电荷的改变可以被连接在材料两端的电极感知到，并转换成电压信号。
传感器的结构中通常有一个压电材料圆盘，两侧分别接上金属电极。
当外界施加压力时，压电材料圆盘发生微小形变并产生电荷，在电极上产生电位差。
这个电位差通过连接在电极上的导线传输到电路中。
在电路中，可以使用放大器对信号进行放大处理，并转换成标准的电压或电流输出。
这样，我们就可以通过测量输出的电压或电流值来间接测量外界的压力大小。
需要注意的是，压电式压力传感器在使用时要注意避免过大的压力，以免损坏压电材料。
此外，还要注意传感器与被测量物体的垂直压力方向，以确保测量的准确性。
总结起来，压电式压力传感器通过利用压电材料的压电效应来
实现对外界压力的测量。
它具有结构简单、响应速度快、精度高等优点，在各个领域中都有广泛的应用。
压电式压力传感器原理
压电式压力传感器是一种常用的压力测量装置，它利用压电效应将压力转换为电信号，广泛应用于工业自动化、汽车制造、医疗设备等领域。
本文将介绍压电式压力传感器的工作原理及其应用。
压电效应是指某些晶体在受到外力作用时会产生电荷，这种效应被称为压电效应。
压电式压力传感器利用压电效应将压力信号转换为电信号。
其基本结构包括压电晶体、电极和外壳。
当外部施加压力时，压电晶体会产生形变，从而产生电荷，电荷信号经过电极输出，最终被测量和记录。
压电式压力传感器的工作原理可以分为静电压电效应和动态压电效应两种。
静电压电效应是指在施加压力后，压电晶体产生的电荷量与压力成正比。
动态压电效应是指在施加压力后，压电晶体会产生交变电荷，其频率与压力的频率成正比。
这两种效应使得压电式压力传感器能够实现对压力信号的高灵敏度、高精度的测量。
在实际应用中，压电式压力传感器可以用于测量各种介质（如液体、气体）的压力。
其工作原理简单、灵敏度高、响应速度快，因此被广泛应用于工业控制系统中。
例如，在汽车制造中，压电式
压力传感器可以用于测量发动机燃油压力、气缸压力等参数，从而实现对发动机工作状态的监测和控制。
在医疗设备中，压电式压力传感器可以用于测量血压、呼吸压力等生理参数，帮助医生进行诊断和治疗。
总之，压电式压力传感器是一种重要的压力测量装置，其工作原理基于压电效应，具有高灵敏度、高精度和快速响应的特点，广泛应用于工业控制、汽车制造、医疗设备等领域。
希望本文的介绍能够帮助读者更好地理解压电式压力传感器的原理及其应用。
压电式传感器原理压电式传感器是一种常用的传感器类型，它利用压电效应来将机械应力转换为电信号。
压电效应是指某些晶体或陶瓷材料在受到机械应力作用时，会产生电荷分布不均匀的现象。
这种现象被称为压电效应，而利用这种效应制成的传感器就是压电式传感器。
压电式传感器的工作原理非常简单直观。
当传感器受到外部力或压力作用时，传感器内部的压电材料会发生形变，导致电荷分布不均匀。
这些不均匀的电荷会产生一个电势差，从而产生一个电信号。
这个电信号可以被放大和处理，最终转换成我们可以理解的物理量，如力、压力、加速度等。
压电式传感器的工作原理可以用一个简单的例子来解释。
想象一个压电陶瓷材料制成的传感器，当这个传感器受到外部力作用时，陶瓷材料会产生微小的形变。
这种形变会导致陶瓷材料内部的电荷分布不均匀，从而产生一个微弱的电信号。
通过放大和处理这个电信号，我们就可以获得关于外部力的信息。
压电式传感器具有许多优点，其中最显著的是灵敏度高、响应速度快、结构简单、体积小等。
这些优点使得压电式传感器在各种工业和科学领域得到广泛应用。
比如在汽车制造业中，压电式传感器可以用来检测引擎的振动情况；在医疗领域，压电式传感器可以用来监测心脏的跳动情况。
除了上述应用外，压电式传感器还可以用于声波传感、压力传感、加速度传感等领域。
由于其工作原理简单、性能优越，压电式传感器在现代科技领域有着广阔的应用前景。
总的来说，压电式传感器是一种利用压电效应将机械应力转换为电信号的传感器。
它的工作原理简单直观，具有高灵敏度、快响应速度等优点，因此在各种领域得到广泛应用。
随着科技的不断发展，压电式传感器的应用范围将会更加广泛，为人类的生活和工作带来更多便利。
压电式雨滴传感器工作原理要说这压电式雨滴传感器啊，还真是有点意思，咱们今儿就聊聊它的工作原理。
你别看它个头不大，可里头的学问深着呢。
话说这压电式雨滴传感器啊，就像是个机灵的小家伙，它靠啥机灵呢？靠的就是压电效应。
啥是压电效应？嘿，这可是个科学名词，简单说呢，就是某些材料在受到外力作用时，能产生电荷分离，进而产生电压信号。
咱这传感器啊，用的就是这类压电材料，通常是钛酸锆钛酸铅（PZT）陶瓷，听着挺高大上的吧。
你想象一下，这天儿下起雨来，雨滴儿啪嗒啪嗒地打在传感器上，这就相当于给传感器施加了一个机械应力，也就是雨滴的撞击力。
这撞击力一来，传感器里的压电材料就开始发生变化，正负电荷开始分离，电压信号就这么产生了。
这信号还挺讲究，它的大小跟雨滴的大小和撞击力成正比，你说神奇不神奇？得了，信号有了，接下来咋办？别着急，传感器里头还有一套信号处理电路呢。
这电路就像是个翻译官，把电压信号翻译成咱们能懂的降雨量大小。
然后啊，这数据再通过显示装置显示出来，咱们一看，嘿，降雨量多少多少，清清楚楚，明明白白。
这传感器啊，不光能显示降雨量，还能实时响应雨滴的压力变化，快速准确得很。
你说要是装在气象观测站，那降雨量监测起来，还不是小菜一碟？还有啊，它体积小巧，携带、拆卸安装都方便，耐久性和抗腐蚀性能也挺好，各种环境条件下都能稳定工作，真是省心又省力。
不光这些，这压电式雨滴传感器啊，还有无线自动上报功能呢。
你说要是装在农田里，实时监测降雨量，那农民伯伯们灌溉起来，不就更有数了？还有防洪、供水调度、电站水库水情管理，这些领域都能用上，真是科技改变生活啊。
说到这，我突然想起个事儿。
有次我去一个气象站参观，那儿的工程师就跟我介绍了这压电式雨滴传感器。
他拿着个传感器，跟我说：“你看，这雨滴一落上去，信号就出来了，多灵敏！”我当时一看，还真是，那数据噌噌地往上涨，跟雨滴儿似的，一个接一个。
不过啊，这传感器也有它的局限，比如说它更适合测量小雨滴撞击产生的微弱信号，大雨滴的话，可能就得另寻高明了。
第8章压电式传感器 压电传感器是一种电能量型传感器，它的工作原理是基于某些电介质的压电效应。
在外力作用下，在电介质的表面上产生电荷，实现力与电荷的转换，所以它能测量最终转换为力的物理量，如压力、加速度等。
最常见的压电材料有石英晶体、压电陶瓷等。
压电传感器具有使用频带宽、灵敏度高、信噪比高、结构简单、工作可靠、质量轻、测量范围广等优点。
近年来，由于电子技术迅猛发展，随着与之配套的二次仪表，以及低噪声、小电容、高绝缘电阻电缆的出现，使压电传感器使用更为方便，集成化、智能化的新型压电传感器也正在被开发出来。
8.1 压电效应对某些电介质，当沿着一定方向对它施加压力时，内部就产生极化现象，同时在它的两个表面上产生符号相反的电荷；当外力去掉后，它又重新恢复为不带电状态；当作用力方向改变时，电荷的极性也随之改变。
晶体受力所产生的电荷量与外力的大小成正比，这种现象称为压电效应。
相反，当在电介质的极化方向上施加电场时，这些电介质也会产生变形，当外电场撤离时，变形也随着消失，这种现象称为逆压电效应。
具有压电效应的物质很多，如石英晶体、压电陶瓷、压电半导体等。
8.1.1 石英晶体的压电效应石英晶体是最常用的压电晶体之一，图8.1（a ）所示为天然结构的石英晶体理想外形，它是一个正六面体，在晶体学中可以用三根相互垂直的轴x 、y 、z 来表示它们的坐标，如图8.1（b ）所示。
z 轴为光轴（中性轴），它是晶体的对称轴，晶体沿光轴z 方向受力时不产生压电效应；经过正六面体棱线并垂直于光轴的x 轴为电轴，晶体在沿电轴x 方向的力作用下产生电荷的压电效应称为纵向压电效应，纵向压电效应最为显著；与z 轴和x 轴同时垂直的轴为y 轴，y 轴垂直于正六面体的棱面，称为机械轴，晶体沿机械轴y 方向的力作用下产生电荷的压电效应称为横向压电效应，在y 轴上加力产生的变形最大。
从石英晶体上沿轴线切下的一片平行六面体称为压电晶体切片，如图8.1（c ）所示。
压电式加速度传感器摘要：本文介绍了压电式加速度传感器的结构和工作原理，推导了传感器的数学模型，并分析了测量电路，压电传感器的产生零漂现象的各种原因，并针对这些原因提出相应的解决措施。
关键词：压电式；加速度传感器；零漂1 引言现代工业和自动化生产过程中，非电物理量的测量和控制技术会涉及大量的动态测试问题。
所谓动态测试是指量的瞬时值以及它随时间而变化的值的确定，即被测量为变量的连续测量过程。
它以动态信号为特征，研究了测试系统的动态特性问题，而动态测试中振动和冲击的精确测量尤其重要。
振动与冲击测量的核心是传感器，常用压电加速度传感器来获取冲击和振动信号。
压电式传感器是基于某些介质材料的压电效应，当材料受力作用而变形时，其表面会有电荷产生，从而实现非电量测量。
压电式传感器具有体积小，质量轻，工作频带宽等特点，因此在各种动态力、机械冲击与振动的测量以及声学、医学、力学、体育、制造业、军事、航空航天等领域都得到了非常广泛的应用。
加速度传感器作为测量物体运动状态的一种重要的传感器，加速度传感器主要分为压阻式、电容式、应变式、压电式、振弦式、挠性摆式、液浮摆式等类型。
压电式加速度传感器是以压电材料为转换元件，将加速度输入转化成与之成正比的电荷或电压输出的装置，具有结构简单、重量轻、体积小、耐高温、固有频率高、输出线性好、测量的动态范围大、安装简单的特点。
2工作原理压电式加速度传感器又称为压电加速度计，它也属于惯性式传感器。
它是典型的有源传感器。
利用某些物质如石英晶体、人造压电陶瓷的压电效应，在加速度计受振时，质量块加在压电元件上的力也随之变化。
压电敏感元件是力敏元件，在外力作用下，压电敏感元件的表面上产生电荷，从而实现非电量电测量的目的。
压电加速度传感器的原理框图如图1所示，原理如图2所示。
图1 加速度传感器的组成框图支座图2 压电加速度传感器原理图实际测量时，将图中的支座与待测物刚性地固定在一起。
当待测物运动时，支座与待测物以同一加速度运动，压电元件受到质量块与加速度相反方向的惯性力的作用，在晶体的两个表面上产生交变电荷(电压)。
