桩工机械
打桩机品牌海格力斯
种类
型号6T 8T 10T

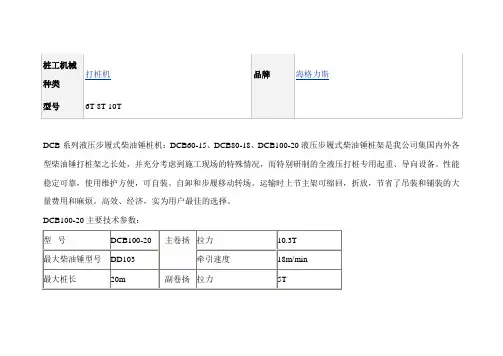

DCB系列液压步履式柴油锤桩机：DCB60-15、DCB80-18、DCB100-20液压步履式柴油锤桩架是我公司集国内外各型柴油锤打桩架之长处，并充分考虑到施工现场的特殊情况，而特别研制的全液压打桩专用起重、导向设备。
性能稳定可靠，使用维护方便，可自装、自卸和步履移动转场。
运输时上节主架可缩回，折放，节省了吊装和铺装的大量费用和麻烦。
高效、经济，实为用户最佳的选择。
DCB100-20主要技术参数：
DCB80-18主要技术参数：
DCB60-15主要技术参数：
型号DF100 品牌湘中
产地杭州整车重量优
桩工机械
打桩机
主机转速48（r/min）
种类
专业生产DF100、80、62、50、35、30、25、19系列筒式柴油打桩锤，并承接220kV及以内输变电线路工程安装、调试工作。
欢迎洽谈合作！
筒式柴油打桩锤是目前应用最广泛的基础施工设备。
它利用柴油机的工作原理和技术，使产品实现了连续打桩和极高的打桩效率，采用独立强制润滑油泵，产品寿命明显延长；它应用了目前世界上较先进的供油系统，使产品的结构极为紧凑，操作和维修非常方便，且弥补了静力压桩机不能压斜桩的明显缺陷。
筒式柴油打桩锤技术参数
每小时耗时油量
油箱容积
柴油锤重量
外形尺寸。
桥梁施工主要施工机械设备表以下是桥梁施工中常用的主要施工机械设备表：
基础施工设备
- 钻孔设备：用于打桩、钻孔等基础工作。
- 掘进机：用于挖掘基础土层。
- 混凝土搅拌机：用于调制混凝土。
- 混凝土泵车：用于将混凝土输送至施工现场。
- 打桩机：用于驱动桩基。
- 地下水泵：用于排水。
支撑与结构施工设备
- 起重机：用于吊装大型预制构件。
- 施工架：用于支撑施工现场。
- 龙门吊：用于吊装、移动重型构件。
- 钢管脚手架：用于搭建施工工作平台。
- 塔吊：用于高空作业。
桥面施工设备
- 沥青摊铺机：用于铺设沥青或其他路面材料。
- 桥面铺装机：用于铺设桥面板。
- 碾压机：用于压实桥面。
环境保护设备
- 扬尘防护设备：如喷雾机、尘埃屏障等。
- 噪音防护设备：如噪音降噪器等。
其他设备
- 水泥破碎机：用于破碎废旧混凝土。
- 吊车：用于运输和吊装重型材料。
以上是桥梁施工主要施工机械设备表，根据具体的施工需要，可以灵活配置适当的设备，以提高施工效率和质量。
建筑工程施工机械设备表
一、挖掘机类
设备名称型号单位数量
履带式挖掘机PC200-8 台 2
小型轮挖机JYL606 台 1
大型轮挖机SY225C-9 台 1
二、装载机类
设备名称型号单位数量
履带装载机LG6225E 台 2
轮胎装载机ZL50G 台 2
三、推土机类
设备名称型号单位数量
履带推土机SD32 台 1
装载机推土机T967 台 1
四、起重机类
设备名称型号单位数量
轮式起重机QY-16B 台 2
展臂式起重机ZLJ5430JQZJ60TFN 台 1
桥式起重机MH22 台 1
五、钻机类
设备名称型号单位数量
圆孔钻JDL-12 台 1
直径小于φ1500孔钻YGL-100 台 2
六、压路机类
设备名称型号单位数量
单钢轮压路机XS183J 台 2
双钢轮压路机YL42 台 1
七、混凝土机械类
设备名称型号单位数量
泵送混凝土机HDT5281THB-37/4 台 1
混凝土搅拌车HJC5251GJB 台 3
八、其他机械类
设备名称型号单位数量
挖掘装载一体机~ 台 1
打桩机FAW XUGONG 台 2
以上是本项目所需的建筑工程施工机械设备表，该表中包括了各种类型的施工机械，如挖掘机、装载机、推土机、起重机、钻机、压路机、混凝土机械以及其他机械类。
每个机械设备都有其对应的型号、单位和数量，以便项目部进行施工机械的周转、调配和管理。
该表将有助于项目部对机械设备进行有效的管理、使用和维护，从而提高施工效率、降低施工成本。

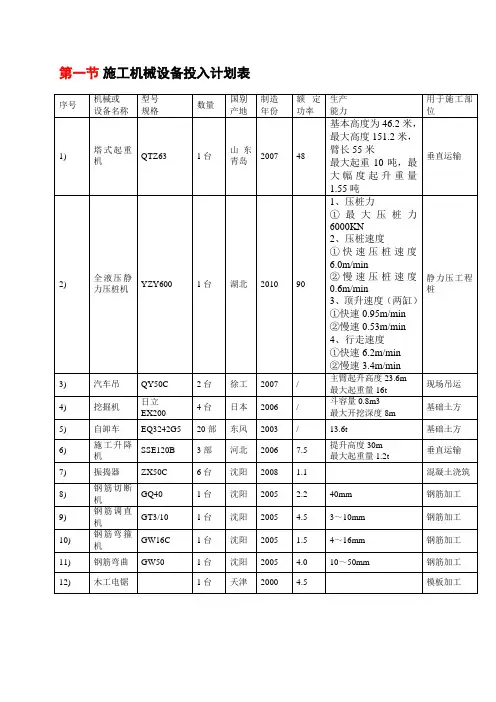

第一节施工机械设备投入计划表第二节施工进度计划见后附表第三节施工进度及施工工期保证措施第一小节农忙、节假日施工保障措施1、劳务分包合同：明确约定保障农忙、节假日连续施工条款，并从每月工程款中扣5%作为履约保证金，对考核达不到出勤率要求的每次扣除保证金20%，超过三次全部扣除。
2、材料供货合同：明确约定保障农忙、节假日材料正常供应条款，并从每笔材料款中扣10%作为履约保证金，对考核达不到供应率要求的每次扣除保证金30%，超过两次全部扣除。
3、在农忙、节假日前半个月，排定详细的施工进度计划，运用统筹安排的原理，有的放矢，未雨绸缪，为后续工作尽可能提供便利条件；4、提前半个月制定详细材料计划并同相关材料供应商沟通，确保落实；5、根据进度计划，提前与业主、监理、设计、质监协调好诸如图纸疑问、分部分项验收等各项事宜，提前报送相关工作联系单。
6、严格按照国家劳动法对将在节假日中加班的项目部人员及工人提供相应报酬、补助发放，提高参建员工的工作积极性；7、农忙季节来临前，做好工人的思想工作，承诺对农忙季节坚守岗位的工人适当给予经济补偿。
第二小节组织、制度和技术措施【1】组织措施1、针对主要影响工期的工序进行动态管理，实行PDCA循环，找出影响工期的原因，决定对策，不断加快工程进度。
2、对本工程实施项目经理负责制，对工程行使计划、组织、指挥、协调、实施、监督六项基本职能，并选择成建制的，能打硬仗的，并有过大中型建筑业绩的施工队伍组成作业层，承担本施工任务。
3、根据业主的使用要求及各工序施工周期，科学合理地组织施工，形成各分部分项工程在时间上、空间上充分利用而紧凑搭接，准备交叉作业，从而缩短工程的施工工期。
4、在实行项目管理的基础上，在工程施工中采用工序管理的模式，并根据我单位的管理手册和程序文件制订项目部的贯标具体内容，对项目实行全过程管理。
5、创造良好的工作环境，提高施工管理人员和现场操作人员的积极性，利用责、权、利相结合的班组目标责任承包制，使目标管理与工人的利益相结合。

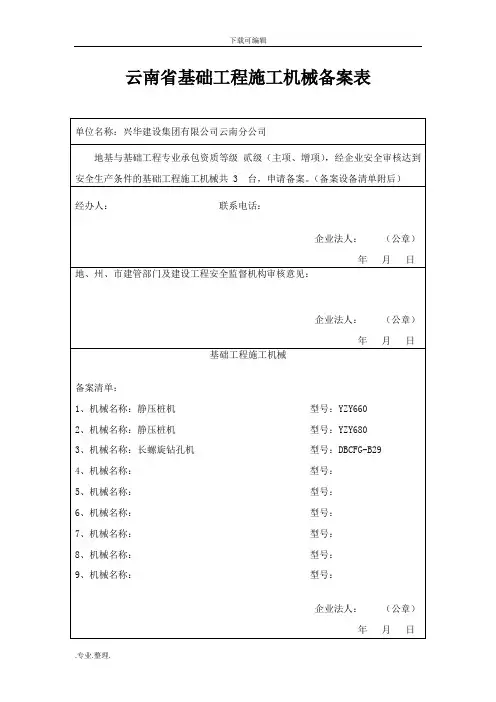

云南省基础工程施工机械备案表基础工程施工机械安装审核表基础工程施工机械安装（拆卸）告知书昭阳区建设工程安全生产监督站：我单位拟年月日在对温泉静园2台静压机、1台长螺旋钻孔机进行安装（拆卸），安装（拆卸）相关资料已经施工总承包单位，监理单位审核，特此告知。
附件：材料目录1、云南省基础工程施工机械设备备案证2、地基与基础工程专业承包资质证书、安全生产许可证副本3、安装单位特种作业人员名单及证书4、安装单位专职安全员、技术人员名单及证书5、基础工程施工机械设备安拆装施工方案6、安拆装安全协议书7、基础工程施工机械设备安拆装安全事故应急救援预案8、基础工程施工机械设备委托安拆装合同安装单位（公章）：监理单位（公章）：总承包单位（公章）：建设主管部门意见：年月日安装单位特种作业人员名单安装单位专业安全管理人员名单安装单位专业技术人员名单桩机操作人员名单使用单位专职安全人员名单使用单位机械管理人员名单基础工程施工机械安装、拆卸作业安全协议书（甲方）施工单位：陕西永明项目管理有限公司云南分公司（乙方）安装单位：陕西永明项目管理有限公司云南分公司昭通项目部因工程建设的需要，甲方委托乙方安装基础工程施工机械设备三台。
为明确双方在设备安装过程中的责任，保证安全生产，特签订本协议工程名称：温泉静园桩基础工程设备名称规格：液压静力压桩机和长螺旋钻孔机基础工程施工机械。
预计安装高度：4.6米/30米安装时间：年月日一、甲方职责甲方作为施工单位应当履行下列安全职责：（一）甲方必须保证安装现场的“三通一平”，在安装现场设置警戒区，并派专人协调监护。
（二）甲方必须提供安装现场的地质勘察资料、施工平面图。
（三）甲方必须按图纸制作设备基础，并提供合格的砼强度试验报告及隐蔽工程验收资料。
如因基础施工不符合要求造成设备安装延误及其损失，由甲方承担。
（四）甲方必须为乙方的安装提供安全良好的作业场所，提供相关的配合。
若因甲方或其他承包方的原因（如违章作业、高空坠物、现场配电设施不完备等）引起乙方在安装中发生事故，由甲方承担事故责任。

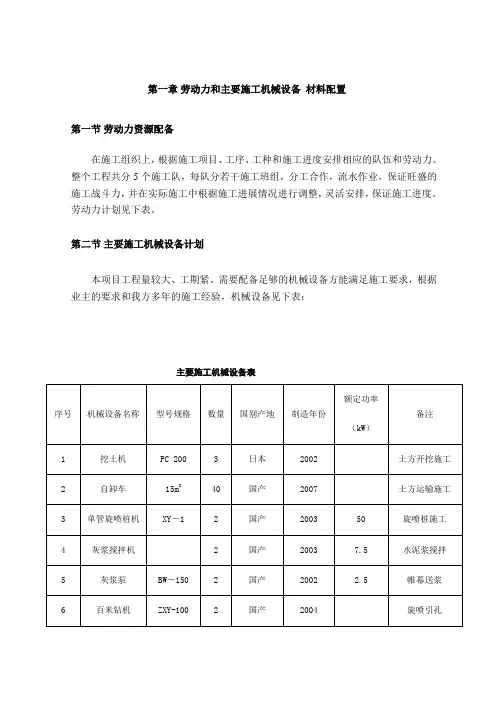

第一章劳动力和主要施工机械设备材料配置第一节劳动力资源配备在施工组织上，根据施工项目、工序、工种和施工进度安排相应的队伍和劳动力。
整个工程共分5个施工队，每队分若干施工班组，分工合作，流水作业，保证旺盛的施工战斗力，并在实际施工中根据施工进展情况进行调整，灵活安排，保证施工进度。
劳动力计划见下表。
第二节主要施工机械设备计划本项目工程量较大、工期紧。
需要配备足够的机械设备方能满足施工要求，根据业主的要求和我方多年的施工经验，机械设备见下表：主要施工机械设备表第三节材料的供应所有机械设备按机械设备表所列内容，开工前全部（除备用外）进场并安装调试，完成试运行。
使机械设备供应和技术工艺及总进度计划相对应、协调，从而达到确保工程进度的目的。
工程中所使用的材料均由厂商提供，根据施工进度与预制厂协调好，及时提供工程所需的材料（包括混凝土、钢筋等），同时在材料进场时配合业主及监理查验砼及钢筋的质量，确保使用于本工程的材料质量符合设计及规范要求。
零星材料如电焊条、钢板、角钢等构件，进场时全部备齐，以备施工之用，避免停机待料，造成延误。

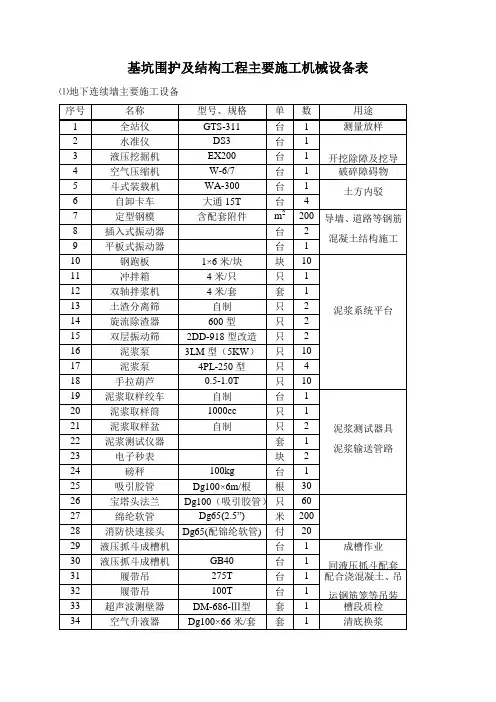

基坑支护主要材料如下表桩基础工程主要材料如下表第四节施工及生活供水供电一、供水范围施工生产区的施工用水、消防用水和生活用水。
二、施工、生活水源施工供水主管采用DN100（4寸管）镀锌钢管，用Φ60mmPVC管从主管接引至各区域。
三、施工用电本期工程施工期间高峰用电负荷约为600kW，选用的变压器容量为600kVA，由各变压器分别给施工低压箱式变供电。
四、通讯设施为加强施工管理，与业主计算机实行工程建设管理相适应，现场配备2台电脑，按业主制定的规定进行计算机管理。
桩基施工的机械设备与操作规范桩基施工是土木工程中常见的一项工艺。
在建筑工程中，桩基施工能够有效地增加土地的承载能力，保证建筑物的稳定性和安全性。
而桩基施工的机械设备和操作规范直接影响着工程的质量和效率。
一、桩基施工的机械设备1. 钻孔机钻孔机是桩基施工中不可或缺的一种机械设备。
它能够在坚硬地层中钻孔，并将泥浆排出，为桩基施工提供稳定的施工环境。
不同类型的钻孔机适用于不同地层的施工，例如岩土层和砂层。
2. 打桩机打桩机能够将桩料垂直打入地面，形成坚固的桩基。
根据桩的类型和工程需求，打桩机可分为静载荷打桩机和动力打桩机。
静载荷打桩机适用于施工要求较高的工程，能够实时监测桩身的承载能力。
而动力打桩机适用于打入桩料较多或施工需求较大的工程。
3. 桩工机械桩工机械包括各种辅助工具，例如起重机、振捣器等。
起重机用于搬运桩料和其他施工设备，能够提高工程的效率。
振捣器则是在桩料打入地面过程中，用以加固桩基的一种工具。
二、桩基施工的操作规范1. 施工准备在开始施工前，必须对工程环境进行全面检查和评估。
检查地质情况、周边建筑物和地下管线等是否会对施工造成影响。
并确保施工区域的土地承载力符合施工要求。
2. 施工方案制定针对不同的工程需求和地质条件，制定出合理的施工方案。
施工方案要考虑到桩的类型、孔隙填充材料和施工时间等因素。
严格按照方案进行施工，确保施工的稳定性和安全性。
3. 施工现场管理在施工现场，要进行合理的布局和管理。
合理划定施工区域，确保施工操作的连续性和流程性。
对施工现场的安全管理也是至关重要的，要确保工人的人身安全和设备的正常运行。
4. 操作规范进行桩基施工时，操作人员必须严格遵守操作规范。
操作规范包括但不限于：正确使用施工设备，合理掌握施工时机，确保桩基的质量和稳定性。
操作人员必须经过专业培训，并持有相关证书，保证施工的规范性和安全性。
5. 质量控制和监测在桩基施工完成后，要进行质量控制和监测。
通过质量检测和桩基质量报告，验证施工的效果是否符合设计要求。
拟投入施工机械设备情况表一、引言施工机械设备是现代建筑施工中不可或缺的重要工具，能够提高施工效率，保证工程质量。
本文将详细介绍拟投入施工机械设备的情况，包括设备种类、数量、型号以及其在施工过程中的应用。
二、设备种类及数量1. 塔吊：计划投入3台塔吊，用于高层建筑的起重作业。
其中，1台为液压式塔吊，2台为自升式塔吊。
液压式塔吊具有灵活性高、起重能力强的特点，适用于狭小空间；自升式塔吊则适用于高层建筑的施工。
2. 混凝土搅拌车：计划投入5辆混凝土搅拌车，用于搅拌和运输混凝土。
这些搅拌车具有搅拌均匀、搅拌时间短、运输效率高的特点，能够满足大型工程的需求。
3. 起重机：计划投入2台起重机，包括一台25吨履带起重机和一台50吨汽车起重机。
履带起重机适用于复杂地形，具有良好的机动性；汽车起重机适用于城市建筑施工，能够快速装卸货物。
4. 挖掘机：计划投入4台挖掘机，包括一台1.5吨小型挖掘机和三台5吨中型挖掘机。
小型挖掘机适用于狭小空间的挖掘作业，中型挖掘机适用于一般土方开挖和基础施工。
5. 打桩机：计划投入2台打桩机，用于建筑基础桩基施工。
这些打桩机具有高效、节能、环保的特点，能够满足各类桩基施工需求。
三、设备型号及特点1. 塔吊：- 液压式塔吊型号为XQT-100，最大起重量为10吨，最大工作半径为55米。
- 自升式塔吊型号为QTZ500，最大起重量为25吨，最大工作半径为80米。
2. 混凝土搅拌车：- 型号为HJC5250GJBD，搅拌容量为8立方米，最大行驶速度为80公里/小时。
3. 起重机：- 履带起重机型号为XGC25，最大起重量为25吨，最大起升高度为56米。
- 汽车起重机型号为QY50KA，最大起重量为50吨，最大起升高度为42米。
4. 挖掘机：- 小型挖掘机型号为XE15，操作重量为1.5吨，最大挖掘深度为2.4米。
- 中型挖掘机型号为XE55，操作重量为5吨，最大挖掘深度为4.2米。
5. 打桩机：- 型号为ZLJ280，最大打桩力为280吨，最大打桩深度为26米。
市政桥梁工程施工机械设备一览表
一、起重机械设备
1. 行车
- 起重量：XX吨
- 跨度：XX米
- 工作级别：XX级
- 备注：（可填写额外信息）
2. 塔式起重机
- 起重量：XX吨
- 最大起升高度：XX米
- 最大幅度：XX米
- 备注：（可填写额外信息）
3. 施工升降机
- 载重量：XX吨
- 提升高度：XX米
- 最大速度：XX米/秒
- 备注：（可填写额外信息）
二、铺设设备
1. 沥青砂浆搅拌机
- 生产能力：XX吨/小时
- 功率：XX千瓦
- 备注：（可填写额外信息）
2. 混凝土搅拌机
- 生产能力：XX立方米/小时- 功率：XX千瓦
- 备注：（可填写额外信息）
三、打桩设备
1. 钻孔机
- 钻孔直径：XX毫米
- 钻孔深度：XX米
- 功率：XX千瓦
- 备注：（可填写额外信息）2. 打桩机
- 打桩能力：XX吨
- 最大打桩高度：XX米
- 备注：（可填写额外信息）
四、辅助设备
1. 混凝土泵车
- 最大泵送距离：XX米
- 输出量：XX立方米/小时
- 备注：（可填写额外信息）
2. 抹灰机
- 工作宽度：XX毫米
- 工作速度：XX平方米/小时
- 备注：（可填写额外信息）
以上仅为市政桥梁工程常用的一些施工机械设备一览表，具体的设备种类和规格应根据实际需求进行调整和补充。
桩基础的桩基础的施工设备和工具桩基础是建筑结构中常见的一种基础形式。
它通过将钢筋混凝土桩埋入地下，将建筑物的荷载引向地下岩层或者坚硬土层，从而保证建筑物的稳定。
但是，桩基础的施工需要依靠专用的设备和工具。
本文将以此为主题，介绍桩基础的施工设备和工具。
一、钻孔机钻孔机是桩基础施工中非常重要的设备。
钻孔机利用旋转钻头在地下不断钻掘，并通过压缩空气或液压将钻头进行推进和回转，以便将工程孔洞钻掘到所需深度。
由于桩基础的长度通常较长，因此需要较长的钻头，而现今钻孔机的设计和技术已经相当成熟。
大型钻孔机还可以同时进行多个孔的钻掘，效率极高。
二、打桩机打桩机是将预制或现场钢管桩压入地下的设备。
它操作简便，施工方便，而且效率高。
从材质上，钢管桩和混凝土桩的制作分别需要不同的工艺，但是打入地下的方式基本一致。
打桩机通过高压油筒推动液压锤头，将钢管桩一节一节地铺设在地面上，并顺序怡然地压入地下。
由于液压锤头质量轻、锤击程度大、自重小，因此可以轻松地将钢管桩推入地下。
三、抽芯器抽芯器是将地下土方材料取出的工具。
在桩基础的施工中，施工现场周围的土层需要被清理和修整。
而抽芯器可以在钻孔机钻掘工程孔洞的同时，对地下的土层进行吸取和收集。
抽芯器硬度较高，能够在岩石表面形成合适的孔洞，以便压入桩基础或者安装管柱。
四、建筑水平仪建筑水平仪是一种用来测试建筑结构是否平坦的工具。
在桩基础施工中，水平仪可以用于测试工程孔洞是否平坦且达到所需深度。
如果工程孔洞不平坦或者达不到预设深度，则建筑物的稳定性将受到影响。
因此水平仪是桩基础施工不可缺少的工具之一。
五、测距仪测距仪是一种测量工具，用于计算建筑结构内部各种角度和长度。
在桩基础施工中，测距仪可以用于测定钻孔机和打桩机的位置、角度和深度。
在施工过程中，如果钻孔机或者打桩机的位置和方向有偏差，就会影响到工程的准确度。
因此，测距仪是桩基础施工中必不可少的工具之一。
六、结论桩基础的施工需要依赖一系列设备和工具，主要包括钻孔机、打桩机、抽芯器、建筑水平仪和测距仪等。
十种工程常用打桩机介绍1、螺旋打桩机：螺旋打桩机是一种通过动力头带动钻杆钻头向地下钻机成孔的打桩设备.螺旋打桩机可以分为两个部分：桩架和钻进部分.2、柴油锤打桩机柴油锤打桩机是利用柴油锤的反复跳动冲击力和桩体的自重,克服桩身的侧壁摩阻力和桩端土层的阻力,将桩体沉到设计标高的一种施工设备.3、正反循环钻机正反循环钻机是采用泥石泵从孔底将携带岩渣的泥浆吸出的钻孔机械.4、冲击钻机冲击钻机是一种利用钻头的冲击力对岩层冲凿钻孔的机械.5、插板机插板机是一种通过振动锤的激振力讲塑料排水板打入地基中的软基础处理设备.6、夯扩桩机夯扩桩机是利用一个锤头将沉管施工至标高后,灌入山石,砖块等,管中有一个柱式的夯锤,利用卷扬将夯锤提升后,自行脱钩,夯锤将投料夯实,到达设计标高后,开始灌入混凝土,边灌料边拔管,最后将钢筋笼反插进混凝土中的打桩设备.7、碎石桩机振动沉管碎石桩机,桩架挂一个振动锤,采用电机启动,利用振动锤的振动力将沉管震入土中,到达标高后,开始灌注混凝土,（沉管上有一个上料口,通过桩机的卷扬将上料斗提升）边灌料,边振动拔管,将混凝土震密实,灌至标高.旋挖钻机是一种适合建筑基础工程中成孔作业的施工机械.主要适于砂土、粘性土、粉性土等土层施工,在灌注桩、连续墙、基础加固等多种地基基础施工广泛应用.9、振动桩锤振动桩锤是一种通电后产生强大激振力讲物体打入地下的一种设备,用于基础工程.潜孔凿岩的实质,是在凿岩过程中使冲击器潜入孔内,以减小由于钎杆传递冲击功所造成的能量损失,从而减小孔深对凿岩效率的影响.11、水平定向钻水平定向钻机是在不开挖地表面的条件下,铺设多种地下公用设施(管道、电缆等)的一种施工机械,它广泛应用于供水、电力、电讯、天然气、煤气、石油等管线铺设施工中,它适用于沙土、粘土、卵石等地况.。
