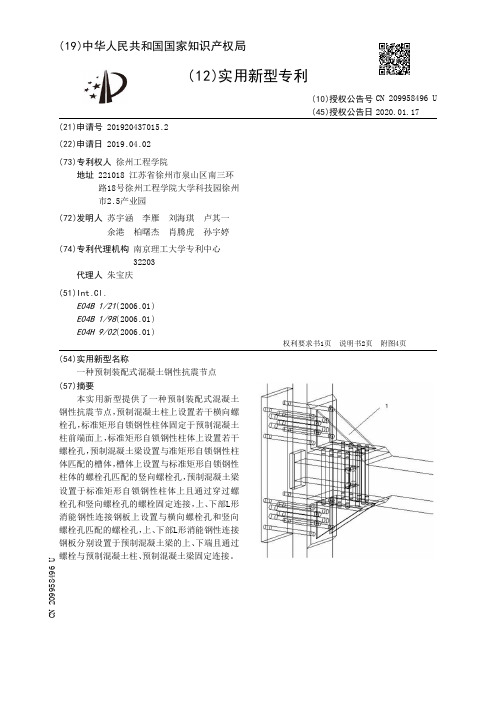

【CN209958496U】一种预制装配式混凝土钢性抗震节点【专利】

【CN209958496U】一种预制装配式混凝土钢性抗震节点【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920437015.2(22)申请日 2019.04.02(73)专利权人 徐州工程学院地址 221018 江苏省徐州市泉山区南三环路18号徐州工程学院大学科技园徐州市2.5产业园(72)发明人 苏宇涵　李雁　刘海琪　卢其一　余港　柏曙杰　肖腾虎　孙宇婷　(74)专利代理机构 南京理工大学专利中心32203代理人 朱宝庆(51)Int.Cl.E04B 1/21(2006.01)E04B 1/98(2006.01)E04H 9/02(2006.01)(54)实用新型名称一种预制装配式混凝土钢性抗震节点(57)摘要本实用新型提供了一种预制装配式混凝土钢性抗震节点，预制混凝土柱上设置若干横向螺栓孔，标准矩形自锁钢性柱体固定于预制混凝土柱前端面上，标准矩形自锁钢性柱体上设置若干螺栓孔，预制混凝土梁设置与准矩形自锁钢性柱体匹配的槽体，槽体上设置与标准矩形自锁钢性柱体的螺栓孔匹配的竖向螺栓孔，预制混凝土梁设置于标准矩形自锁钢性柱体上且通过穿过螺栓孔和竖向螺栓孔的螺栓固定连接，上、下部L形消能钢性连接钢板上设置与横向螺栓孔和竖向螺栓孔匹配的螺栓孔，上、下部L形消能钢性连接钢板分别设置于预制混凝土梁的上、下端且通过螺栓与预制混凝土柱、预制混凝土梁固定连接。

权利要求书1页 说明书2页 附图4页CN 209958496 U 2020.01.17C N 209958496U权　利　要　求　书1/1页CN 209958496 U1.一种预制装配式混凝土钢性抗震节点，其特征在于，包括预制混凝土柱(3)、预制混凝土梁(2)、上部L形消能钢性连接钢板(4)、下部L形消能钢性连接钢板(5)、标准矩形自锁钢性柱体(6)；其中预制混凝土柱(3)上设置若干横向螺栓孔(8)，标准矩形自锁钢性柱体(6)固定于预制混凝土柱(3)前端面上，标准矩形自锁钢性柱体(6)上设置若干螺栓孔，预制混凝土梁(2)设置与准矩形自锁钢性柱体(6)匹配的槽体，槽体上设置与标准矩形自锁钢性柱体(6)的螺栓孔匹配的竖向螺栓孔(7)，预制混凝土梁(2)设置于标准矩形自锁钢性柱体(6)上且通过穿过螺栓孔和竖向螺栓孔(7)的螺栓固定连接，上、下部L形消能钢性连接钢板上设置与横向螺栓孔(8)和竖向螺栓孔(7)匹配的螺栓孔，上、下部L形消能钢性连接钢板分别设置于预制混凝土梁(2)的上、下端且通过螺栓与预制混凝土柱(3)、预制混凝土梁(2)固定连接。

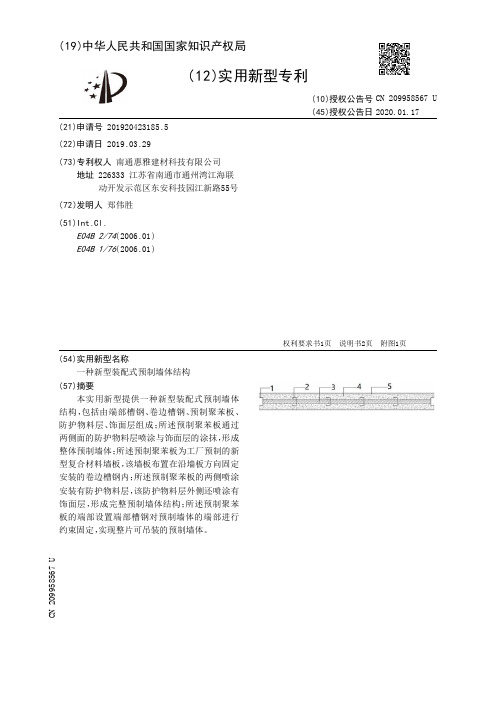

【CN209958567U】一种新型装配式预制墙体结构【专利】

【CN209958567U】一种新型装配式预制墙体结构【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920423185.5(22)申请日 2019.03.29(73)专利权人 南通惠雅建材科技有限公司地址 226333 江苏省南通市通州湾江海联动开发示范区东安科技园江新路55号(72)发明人 郑伟胜　(51)Int.Cl.E04B 2/74(2006.01)E04B 1/76(2006.01)(54)实用新型名称一种新型装配式预制墙体结构(57)摘要本实用新型提供一种新型装配式预制墙体结构，包括由端部槽钢、卷边槽钢、预制聚苯板、防护物料层、饰面层组成；所述预制聚苯板通过两侧面的防护物料层喷涂与饰面层的涂抹，形成整体预制墙体；所述预制聚苯板为工厂预制的新型复合材料墙板，该墙板布置在沿墙板方向固定安装的卷边槽钢内；所述预制聚苯板的两侧喷涂安装有防护物料层，该防护物料层外侧还喷涂有饰面层，形成完整预制墙体结构；所述预制聚苯板的端部设置端部槽钢对预制墙体的端部进行约束固定，实现整片可吊装的预制墙体。

权利要求书1页 说明书2页 附图1页CN 209958567 U 2020.01.17C N 209958567U权　利　要　求　书1/1页CN 209958567 U1.一种新型装配式预制墙体结构，其特征在于：包括由端部槽钢、卷边槽钢、预制聚苯板、防护物料层、饰面层组成；所述预制聚苯板通过两侧面的防护物料层喷涂与饰面层的涂抹；所述预制聚苯板为工厂预制的新型复合材料墙板，该墙板布置在沿墙板方向固定安装的卷边槽钢内；所述预制聚苯板的两侧喷涂安装有防护物料层，该防护物料层外侧还喷涂有饰面层；所述预制聚苯板的端部设置端部槽钢对预制墙体的端部进行约束固定。

2.根据权利要求1所述的一种新型装配式预制墙体结构，其特征在于：所述卷边槽钢的布置间距设置为500mm。

3.根据权利要求1所述的一种新型装配式预制墙体结构，其特征在于：所述预制聚苯板的厚度设置为50mm。

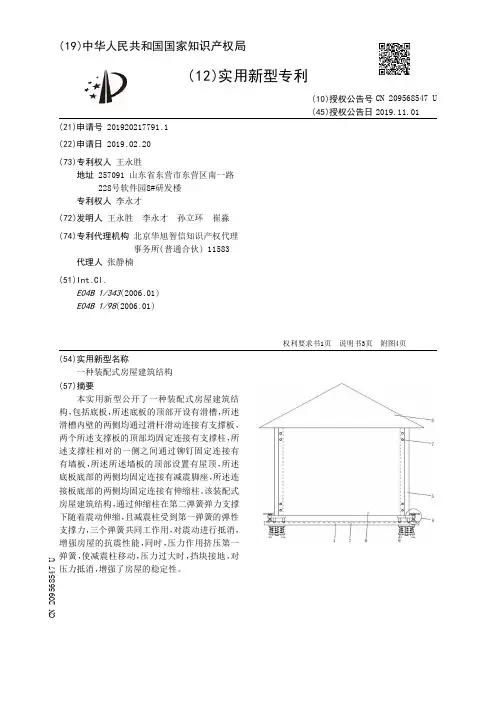

【CN209568547U】一种装配式房屋建筑结构【专利】

【CN209568547U】一种装配式房屋建筑结构【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920217791.1(22)申请日 2019.02.20(73)专利权人 王永胜地址 257091 山东省东营市东营区南一路228号软件园8#研发楼专利权人 李永才(72)发明人 王永胜　李永才　孙立环　崔淼　(74)专利代理机构 北京华旭智信知识产权代理事务所(普通合伙) 11583代理人 张静楠(51)Int.Cl.E04B 1/343(2006.01)E04B 1/98(2006.01)(54)实用新型名称一种装配式房屋建筑结构(57)摘要本实用新型公开了一种装配式房屋建筑结构，包括底板，所述底板的顶部开设有滑槽，所述滑槽内壁的两侧均通过滑杆滑动连接有支撑板，两个所述支撑板的顶部均固定连接有支撑柱，所述支撑柱相对的一侧之间通过铆钉固定连接有有墙板，所述所述墙板的顶部设置有屋顶，所述底板底部的两侧均固定连接有减震脚座，所述连接板底部的两侧均固定连接有伸缩柱。

该装配式房屋建筑结构，通过伸缩柱在第二弹簧弹力支撑下随着震动伸缩，且减震柱受到第一弹簧的弹性支撑力，三个弹簧共同工作用，对震动进行抵消，增强房屋的抗震性能，同时，压力作用挤压第一弹簧，使减震柱移动，压力过大时，挡块接地，对压力抵消，增强了房屋的稳定性。

权利要求书1页 说明书3页 附图4页CN 209568547 U 2019.11.01C N 209568547U权　利　要　求　书1/1页CN 209568547 U1.一种装配式房屋建筑结构，包括底板(1)，其特征在于：所述底板(1)的顶部开设有滑槽(2)，所述滑槽(2)内壁的两侧均通过滑杆(3)滑动连接有支撑板(4)，两个所述支撑板(4)的顶部均固定连接有支撑柱(5)，所述支撑柱(5)相对的一侧之间通过铆钉(7)固定连接有有墙板(6)，所述墙板(6)的顶部设置有屋顶(8)，所述底板(1)底部的两侧均固定连接有减震脚座(9)，所述减震脚座(9)包括连接板(901)，所述连接板(901)底部的两侧均固定连接有伸缩柱(902)，两个所述伸缩柱(902)的底端固定连接有减震板(903)，所述减震板(903)的中部贯穿有减震柱(904)，所述减震柱(904)位于减震板(903)底部的一端固定连接有挡块(905)。

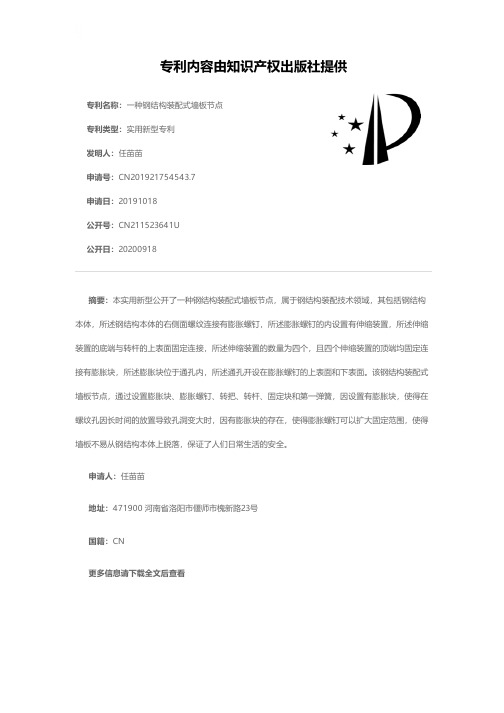

一种钢结构装配式墙板节点[实用新型专利]

一种钢结构装配式墙板节点[实用新型专利]

专利名称：一种钢结构装配式墙板节点专利类型：实用新型专利
发明人：任苗苗
申请号：CN201921754543.7
申请日：20191018
公开号：CN211523641U
公开日：
20200918
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种钢结构装配式墙板节点，属于钢结构装配技术领域，其包括钢结构本体，所述钢结构本体的右侧面螺纹连接有膨胀螺钉，所述膨胀螺钉的内设置有伸缩装置，所述伸缩装置的底端与转杆的上表面固定连接，所述伸缩装置的数量为四个，且四个伸缩装置的顶端均固定连接有膨胀块，所述膨胀块位于通孔内，所述通孔开设在膨胀螺钉的上表面和下表面。

该钢结构装配式墙板节点，通过设置膨胀块、膨胀螺钉、转把、转杆、固定块和第一弹簧，因设置有膨胀块，使得在螺纹孔因长时间的放置导致孔洞变大时，因有膨胀块的存在，使得膨胀螺钉可以扩大固定范围，使得墙板不易从钢结构本体上脱落，保证了人们日常生活的安全。

申请人：任苗苗
地址：471900 河南省洛阳市偃师市槐新路23号
国籍：CN
更多信息请下载全文后查看。

【CN209637027U】一种装配式剪力墙【专利】

【CN209637027U】一种装配式剪力墙【专利】


( 54 )实用新型名称 一种装配式剪力墙
( 57 )摘要 本实用新型公开一种装配式剪力墙，包括墙
体和多个加劲肋，所述墙体与墙体之间可相互拼 接 ，墙体至 少在拼接 侧设有凸缘 ，墙体具有前端 面 和后端面 ，凸缘与前端面 相互垂直 ，凸缘上具 有多个固定孔 ，螺栓穿过固定孔 ，通过螺栓连接 相互拼接的两个墙体上的凸缘，多个加劲肋分别 与凸缘和前端面连接。本实 用新型装配式剪力 墙，在相互拼接的两个墙体之间 ，采用螺栓固定 凸缘 和加设 加劲肋的 方法 ，拼接更为合理 ，可以 有效保证连接质量和效果，对施工环境及操作者 技术水平的要求较低，可以提高施工速度。
2
CN 209637027 U
说 明 书
1/3 页
一种装配式剪力墙
技术领域 [0001] 本实用新型涉及建筑结构技术领域，特别涉及一种装配式剪力墙。
背景技术 [0002] 随着高层建筑的应用日趋广泛，钢板-混凝土组合剪力墙以其优越的力学性能越 来越多地被应用于实际工程项目中。剪力墙是房屋或建筑物中用于承受风荷载或地震作用 所 引起的 水平荷载及竖向 荷载的 墙体。装配式剪力墙在工厂预 制好 ，在施工现 场安装就位 后进行连接 ，其连接的性能将会影响结构的整体性和抗震性能。由于钢材的长度有限 ，因此 在建筑物中通常需要较多块的钢板竖向拼接在一起，此时则需要对上下剪力墙之间钢板水 平接缝处进行一定的处理。 [0003] 装配式剪力墙的水平接缝连接应当具有足够承载力和变形能力、施工便捷等特 点。而目前常规采用的是外部增设一块支撑板采用对拉螺栓将上下钢板连接以及焊接两种 方式 ，但前一种方法使得支撑板与剪力墙外表面不平齐 ，如若设置凹槽使支撑板与剪力墙 外表面平齐则导致施工的复杂性，施工成本较大。而后一种方法现场焊接难度较大，成本较 大。且因重 力作 用导致熔融金 属向 下流 动 ，焊缝上部薄下部厚 ，薄的 部位厚 度小于 钢板厚 度 ，此类做法使剪力墙钢板抗剪能力在焊缝部位出现一定程度削弱 ，同时 ，也不利于与其他 水平构件如楼板、梁的连接。因此，有必要针对上下钢板连接处设计一种更为合理的拼接结 构。

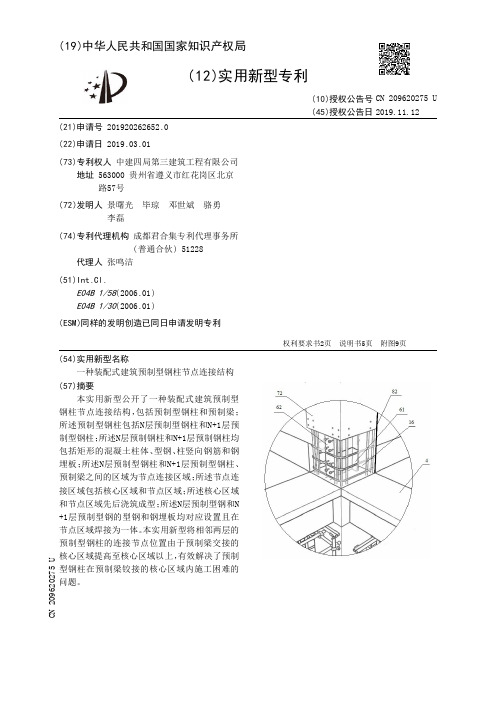

【CN209620275U】一种装配式建筑预制型钢柱节点连接结构【专利】

【CN209620275U】一种装配式建筑预制型钢柱节点连接结构【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920262652.0(22)申请日 2019.03.01(73)专利权人 中建四局第三建筑工程有限公司地址 563000 贵州省遵义市红花岗区北京路57号(72)发明人 景曙光　毕琼　邓世斌　骆勇　李磊　(74)专利代理机构 成都君合集专利代理事务所(普通合伙) 51228代理人 张鸣洁(51)Int.Cl.E04B 1/58(2006.01)E04B 1/30(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种装配式建筑预制型钢柱节点连接结构(57)摘要本实用新型公开了一种装配式建筑预制型钢柱节点连接结构，包括预制型钢柱和预制梁；所述预制型钢柱包括N层预制型钢柱和N+1层预制型钢柱；所述N层预制钢柱和N+1层预制钢柱均包括矩形的混凝土柱体、型钢、柱竖向钢筋和钢埋板；所述N层预制型钢柱和N+1层预制型钢柱、预制梁之间的区域为节点连接区域；所述节点连接区域包括核心区域和节点区域；所述核心区域和节点区域先后浇筑成型；所述N层预制型钢和N+1层预制型钢的型钢和钢埋板均对应设置且在节点区域焊接为一体。

本实用新型将相邻两层的预制型钢柱的连接节点位置由于预制梁交接的核心区域提高至核心区域以上，有效解决了预制型钢柱在预制梁铰接的核心区域内施工困难的问题。

权利要求书2页 说明书5页 附图9页CN 209620275 U 2019.11.12C N 209620275U1.一种装配式建筑预制型钢柱节点连接结构，包括预制型钢柱和搭设在预制型钢柱上端四条边上的预制梁（4）；其特征在于：所述预制型钢柱包括竖直设置的N层预制型钢柱（1）和位于N层预制型钢柱（1）上方且与N层预制型钢柱（1）连接的N+1层预制型钢柱（2）；所述N层预制型钢柱（1）包括矩形的N层混凝土柱体（71）、位于N层混凝土柱体（71）中心的N层型钢（61）、位于N层混凝土柱体（71）四个角的多根N层柱竖向钢筋（121）、位于N层混凝土柱体（71）一侧面的N层钢埋板（81）；N层柱竖向钢筋（121）和N层型钢（61）均穿出N层混凝土柱体（71）的上端面且高于预制梁（4）的上表面；所述N+1层预制型钢柱（2）包括矩形的N+1层混凝土柱体（72）、位于N+1层混凝土柱体（72）中心的N+1层型钢（62）、位于N+1层混凝土柱体（72）四个角的多根N层柱竖向钢筋（121）、位于N+1层混凝土柱体（72）一侧面的N+1层钢埋板（82）；N+1层型钢（62）和N+1层钢埋板（82）均穿出N+1层混凝土柱体（72）的下端面；所述N层预制型钢柱（1）和N+1层预制型钢柱（2）、预制梁（4）之间的区域为节点连接区域；所述节点连接区域包括预制梁（4）和N层预制型钢柱（1）围成的核心区域（15）和N+1层混凝土柱体（72）下端面到预制梁（4）上表面的柱形的节点区域（16）；所述核心区域（15）和节点区域（16）先后浇筑成型；N层型钢（61）与N+1层型钢（62）对应设置且焊接为一体，所述N层钢埋板（81）与N+1层钢埋板（82）对应设置且焊接为一体；所述N为大于等于1的正整数。

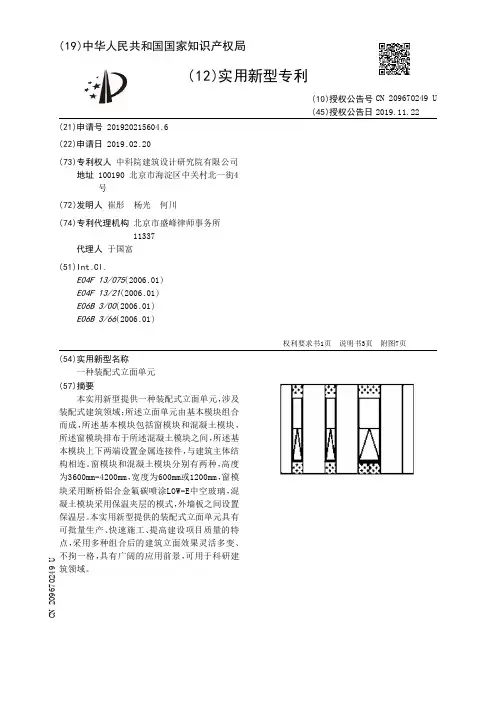

【CN209670249U】一种装配式立面单元【专利】

【CN209670249U】一种装配式立面单元【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920215604.6(22)申请日 2019.02.20(73)专利权人 中科院建筑设计研究院有限公司地址 100190 北京市海淀区中关村北一街4号(72)发明人 崔彤　杨光　何川　(74)专利代理机构 北京市盛峰律师事务所11337代理人 于国富(51)Int.Cl.E04F 13/075(2006.01)E04F 13/21(2006.01)E06B 3/00(2006.01)E06B 3/66(2006.01)(54)实用新型名称一种装配式立面单元(57)摘要本实用新型提供一种装配式立面单元，涉及装配式建筑领域；所述立面单元由基本模块组合而成，所述基本模块包括窗模块和混凝土模块，所述窗模块排布于所述混凝土模块之间，所述基本模块上下两端设置金属连接件，与建筑主体结构相连。

窗模块和混凝土模块分别有两种，高度为3600mm -4200mm，宽度为600mm或1200mm，窗模块采用断桥铝合金氟碳喷涂LOW -E中空玻璃，混凝土模块采用保温夹层的模式，外墙板之间设置保温层。

本实用新型提供的装配式立面单元具有可批量生产、快速施工、提高建设项目质量的特点，采用多种组合后的建筑立面效果灵活多变、不拘一格，具有广阔的应用前景，可用于科研建筑领域。

权利要求书1页 说明书3页 附图7页CN 209670249 U 2019.11.22C N 209670249U权　利　要　求　书1/1页CN 209670249 U1.一种装配式立面单元，其特征在于，所述立面单元由基本模块组合而成，所述基本模块包括窗模块和混凝土模块，所述窗模块排布于所述混凝土模块之间，所述基本模块上下两端设置金属连接件，与建筑主体结构相连。

2.根据权利要求1所述的装配式立面单元，其特征在于，所述基本模块高度为3600mm-4200mm，宽度为600mm或1200mm。

装配式建筑搁置楼梯连接节点[实用新型专利]

装配式建筑搁置楼梯连接节点[实用新型专利]

专利名称：装配式建筑搁置楼梯连接节点专利类型：实用新型专利
发明人：张剑,何磊,李锦实
申请号：CN201520789621.2
申请日：20151014
公开号：CN205012578U
公开日：
20160203
专利内容由知识产权出版社提供
摘要：一种装配式建筑搁置楼梯连接节点，包括上、下层楼板平台和楼梯，所述楼梯上、下端分别搁置在所述上、下层楼板平台上，并且楼梯端与楼板平台通过螺栓连接固定。

所述的下层楼板平台与搁置在下层楼板平台上的楼梯下端之间隔有油毡和水泥砂浆找平层，所述上层平台与搁置在上层楼板平台上的楼梯上端之间隔有聚苯填充和水泥砂浆找平层。

本实用新型采用简单而快捷的搁置连接方式，避免交接处大量钢筋搭接、绑扎、现浇工作，消除对该区域竖向构件的现浇影响，大大提高了工作效率，加快了工程进度。

申请人：长沙远大住宅工业集团有限公司
地址：410013 湖南省长沙市高新开发区岳麓大道长沙远大住宅工业集团有限公司
国籍：CN
代理机构：长沙正奇专利事务所有限责任公司
代理人：魏国先
更多信息请下载全文后查看。

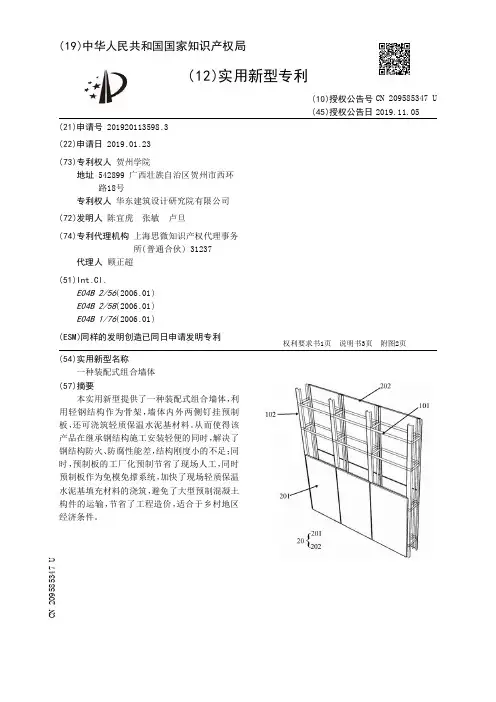

【CN209585347U】一种装配式组合墙体【专利】

【CN209585347U】一种装配式组合墙体【专利】


2
CN 209585347 U
说 明 书
1/3 页
一种装配式组合墙体
技术领域 [0001] 本实用新型属于建筑领域，特别涉及一种装配式组合墙体。
背景技术 [0002] 现有混凝土预制构件体积大、重量较重，在乡村低层以及多层建筑中使用时，存在 运输和施工条件缺乏 ，成本过高等问题。而薄壁轻钢结构虽然重量轻、施工快捷 ，但由于采 用欧松板等板材作为结构覆面层，墙体内部尽管填充了EPS(聚苯乙烯泡沫)、XPS(挤塑式聚 苯乙 烯) 或者岩棉等保温隔声材料 ，但墙体内部仍为空腔结构 ，敲击墙面会发出空 洞声 ，且 无法钉挂重物。此外，轻钢结构的刚度较小，导致建筑层间位移较大，居住舒适性较差，且钢 结构还存在耐火性差、抗腐蚀性差等缺陷。此外，无论是预制混凝土结构还是轻钢结构，都 存在预制墙板之间接缝需要处理防水问题，如现场打胶。综上所述，预制混凝土结构和钢结 构存在各自的优缺点。 [0003] 因此，需要提出一种装配式组合墙体。
3
CN 209585347 U
说 明 书
2/3 页
钉挂预 制板 ，还可浇筑轻 质保温水泥基材料。从而使得该产品 在继承钢结构施工安装轻便 的同时 ，解决了钢结构防火、防 腐性能差 ，结构刚度小的不足 ；同时 ，预制板的工厂化预制节 省了现场人工 ，同时预 制板作为免模免撑系统 ，加快了现场轻 质保温水泥基填充材料的 浇 筑，避免了大型预制混凝土构件的运输，节省了工程造价，适合于乡村地区经济条件。
(74)专利代理机构 上海思微知识产权代理事务 所(普通合伙) 31237
代理人 顾正超
(51)Int .Cl . E04B 2/56(2006 .01) E04B 2/58(2006 .01) E04B 1/76(2006 .01)
一种装配式建筑[实用新型专利]

一种装配式建筑[实用新型专利]

专利名称：一种装配式建筑
专利类型：实用新型专利
发明人：段风雷
申请号：CN201921455135.1申请日：20190903
公开号：CN210529949U
公开日：
20200515
专利内容由知识产权出版社提供
摘要：本实用新型实施例公开了一种装配式建筑，属于房屋建筑技术领域，其技术方案如下，包括多个墙板和楼板，每相邻两个墙板之间通过预构件连接；墙板包括多个预制板，预制板的其中一侧设有多个凸块，另外一侧设有多个凹槽，两个预制板对接后使每个凸块分别插接到每个凹槽中，并贯穿有第一钢筋；楼板包括第一预构板和第二预构板，第一预构板与第二预构板的两端设有多个安装块，第一预构板的两端搭接到相对的墙板之间，第二预构板两端搭接到相邻房间的两个墙板上，第二预构板上的安装块别卡接到第一预构板的每两个安装块之间，解决现有技术中由于对装配式建筑进行拼接时会比较繁琐、费力，且拼接后的建筑的结构强度较低的问题。

申请人：段风雷
地址：102488 北京市房山区良乡南关嘉瑞通小区2#楼1408室
国籍：CN
代理机构：北京知呱呱知识产权代理有限公司
代理人：张伟洋
更多信息请下载全文后查看。

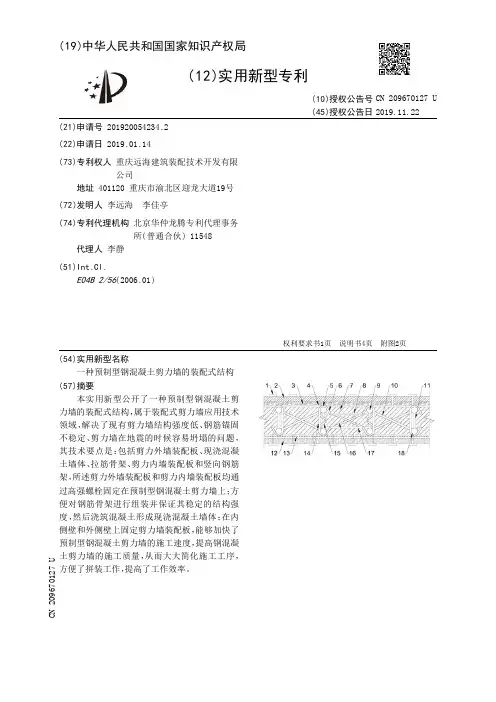

【CN209670127U】一种预制型钢混凝土剪力墙的装配式结构【专利】

【CN209670127U】一种预制型钢混凝土剪力墙的装配式结构【专利】

7 .根据权利要求6所述的一种预制型钢混凝土剪力墙的装配式结构，其特征在于，所述 竖向钢筋架(18)之间的拉筋骨架(8)数量为若干个且自下而上等间距设置。
8 .根据权利要求7所述的一种预制型钢混凝土剪力墙的装配式结构，其特征在于，现浇 混凝土墙体(7)外壁上通过高强螺栓(1)固定剪力外墙装配板(2) ，现浇混凝土墙体(7)内壁 上通过高强螺栓(1)固定隔音毡(13)和剪力内墙装配板(12)。
6 .根据权利要求1-5任一所述的一种预制型钢混凝土剪力墙的装配式结构，其特征在 于，所述拉筋骨架(8)包括拉钩(15)、钢筋斜支撑(16)和横向拉筋(17) ，两根横向拉筋(17) 的两端均弯折成拉钩(15) ，拉钩(15)固定在拉筋骨架(8)的固定筋(11)上 ，钢筋斜支撑(16) 焊接在横向拉筋(17)之间，钢筋斜支撑(16)由两根交叉焊接的钢筋组成。
代理人 李静ห้องสมุดไป่ตู้
(51)Int .Cl . E04B 2/56(2006 .01)
(10)授权公告号 CN 209670127 U (45)授权公告日 2019.11.22
( 54 )实用新型名称 一种预制型钢混凝土剪力墙的装配式结构
( 57 )摘要 本实 用新型公 开了一 种预 制型 钢混 凝土剪
力墙的装配式结构，属于装配式剪力墙应用技术 领域 ，解决 了现有剪力墙结构强 度低、钢筋锚固 不稳定 、剪 力墙在地震的时 候容易坍塌的问 题 ， 其技术要点是 ：包括剪力外墙装配板 、现浇混凝 土墙体、拉筋骨架、剪力内墙装配板和竖向钢筋 架，所述剪力外墙装配板和剪力内墙装配板均通 过高强螺栓固定在预制型钢混凝土剪力墙上 ；方 便对钢筋骨架进行组装并保证其稳定的结构强 度 ，然后浇筑混凝土形成现浇混凝土墙体 ；在内 侧壁和外侧壁上固定剪力墙装配板，能够加快了 预制型钢混凝土剪力墙的施工速度，提高钢混凝 土剪力墙的 施工 质量 ，从而大大简化施工工序 ， 方便了拼装工作，提高了工作效率。

【CN209632442U】一种装配单元【专利】

7 .根据权利要求6所述的装配单元，其特征在于，还包括力敏传感器(7) ，所述力敏传感 器(7)安装在所述电机(61)的输出轴上。
8 .根据权利要求6所述的装配单元，其特征在于，所述旋转驱动机构(6)还包括一张紧 轮(64) ，所述张紧轮(64)的芯轴可调节的安装在位于所述装配台 (1)上的条形孔内。
台及设置在所述装配台上的一工位、二工位和旋 转台 ，所述旋转台 用于将位于所述一工位上的物 料搬运至二工位，所述装配台的两侧分别设有一 机器人，两机器人上分别装有第一装配手爪和第 二装配手爪，所述第一装配手爪与所述一工位的 第一三抓夹头配合完成堆砌式装配，所述第二装 配手爪与可旋转的二工位的第二三抓夹头配合 完成螺纹式装配。本实用新型灵活性较高 ，且能 够方便学员学习多种装配方式。
权利要求书1页 说明书3页 附图3页
CN 209632442 Uຫໍສະໝຸດ CN 209632442 U
权 利 要 求 书
1/1 页
1 .一种装配单元，包括装配台(1) ，其特征在于，还包括设置在所述装配台(1)上的一工 位 (2) 、二工位 (3) 和旋转台 (4) ，所述旋转台 (4) 用于将位于所述一工位 (2)上的物料搬运至 二工位(3) ，所述装配台(1)的两侧分别设有一机器人，两机器人上分别装有第一装配手爪 (8)和第二装配手爪(9) ，所述第一装配手爪(8)与所述一工位(2)的第一三抓夹头(21)配合 完成堆砌式装配，所述第二装配手爪(9)与可旋转的二工位(3)的第二三抓夹头(31)配合完 成螺纹式装配。
9 .根据权利要求8所述的装配单元，其特征在于，所述张紧轮(64)为一轴承，所述轴承 的外圈抵压在所述带传动机构(62)的传送带的外侧面上。
2
CN 209632442 U

一种装配式建筑梁柱节点[发明专利]

专利名称：一种装配式建筑梁柱节点专利类型：发明专利
发明人：郑冬松,谢翠华,乐英高,毛华庆申请号：CN202011144637.X
申请日：20201023
公开号：CN112227540A
公开日：
20210115
专利内容由知识产权出版社提供
摘要：本发明公开了一种装配式建筑梁柱节点，属于装配式建筑技术领域，包括竖直柱钢筒和至少一个横梁支板，所述横梁支板的一端与所述竖直柱钢筒相连，另一端沿水平方向自由向外延伸，所述竖直柱钢筒的上下两端分别形成用于承接上支撑柱和下支撑柱的上开口和下开口，所述横梁支板的截面呈U型，所述横梁支板包括底板以及固设于所述底板侧面的两侧板，所述横梁支板的自由端用于承接横梁，本发明装置可以方便装配式建筑的安装，可以对梁柱之间的相对位置进行微调，从而保证了装配精度，提高了装配效率，节约了成本。

申请人：温州大学瓯江学院
地址：325036 浙江省温州市瓯海区东方南路38号温州市国家大学科技园孵化器
国籍：CN
代理机构：重庆乐泰知识产权代理事务所(普通合伙)
代理人：郭泽培
更多信息请下载全文后查看。

【CN209339327U】一种用于建筑结构的装配式节点【专利】

2 .根据权利要求1所述的一种用于建筑结构的装配式节点，其特征在于，所述定位板 (4)的正面固定连接有推进板(5) ，且推进板(5)的侧面设置有摩擦垫。
3 .根据权利要求1所述的一种用于建筑结构的装配式节点，其特征在于，所述固定轴 (7)的正面贯穿固定板(2)并延伸至固定板(2)的正面，且固定轴(7)位于固定板(2)正面的 外侧固定连接有扭动套。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920040356 .6
(22)申请日 2019 .01 .10
(73)专利权人 湖北理工学院 地址 435000 湖北省黄石振华
(74)专利代理机构 北京科家知识产权代理事务 所(普通合伙) 11427
实用新型内容 [0005] 本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种用于建筑结 构的装配式节点。 [0006] 为了实现上述目的，本实用新型采用了如下技术方案： [0007] 一种用于建筑结构的装配式节点，包括钢管，所述钢管的侧面固定连接有数量为 四个的固定板 ，相邻两个固定板的 相对 侧均开设有滑动槽 ，两个滑动槽之间 滑动连接有定 位板 ，所述固定板与定位板的 相对侧均开设有定位槽 ，所述滑动槽的内壁位于定位槽之间 固定连接有固定轴 ，且固定轴的 侧面转动连接有弧形固定块 ，且弧形固定块与两个定位槽 卡接 ，所述固定板靠近定位板的 一 侧位于滑动槽的 外 侧开设有转动槽 ，且转动槽的内壁滑 动连接有移动板，所述移动板的顶部开设有通孔，所述通孔的内壁活动连接有竖杆，所述竖 杆与转动槽滑动连接 ，所述转动槽的内壁远离竖杆的 一 侧固定连接有调节弹簧 ，且调节弹 簧靠近竖杆的一侧固定连接有托板，且托板与竖杆接触。 [0008] 优选的，所述定位板的正面固定连接有推进板，且推进板的侧面设置有摩擦垫。 [0009] 优选的，所述固定轴的正面贯穿固定板并延伸至固定板的正面，且固定轴位于固 定板正面的外侧固定连接有扭动套。 [0010] 优选的，所述移动板的左侧活动连接有数量为三个的滑轮，且三个滑轮从前至后 依次等距离排列。

一种新型装配式建筑结构[实用新型专利]

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201821288363.X(22)申请日 2018.08.10(73)专利权人 薛鹏静地址 054000 河北省邢台市桥西区泉北大街天厦综合楼专利权人 李琳琳　周广平　孟令飞(72)发明人 薛鹏静　李琳琳　周广平　孟令飞　(74)专利代理机构 北京市跃扬知识产权代理事务所(普通合伙) 11559代理人 谷岳(51)Int.Cl.E04B 1/61(2006.01)(54)实用新型名称一种新型装配式建筑结构(57)摘要本实用新型公开了建筑技术技术领域的一种新型装配式建筑结构，包括墙板，所述墙板的左侧安装有卡块，所述卡块的左侧中央均匀安装限位块，所述卡块的左侧顶部和底部均匀开设有安装槽，且两组安装槽内均安装密封条，所述墙板的右侧开设有与卡块相匹配的卡槽，所述卡槽的左侧均匀开设有与限位块相匹配的限位槽，所述卡块和墙板的右侧均开设有螺纹孔，所述墙板上均匀开设有通孔，该新型装配式建筑结构，通过将卡块安装到卡槽内，方便将两组墙板连接，并通过螺栓进行固定，提高其稳固性，且安装速度快，成本较低，同时设置有限位块和限位槽，进一步提高相邻墙板之间的紧固性，还开设有通孔，且通孔内均匀填充有消音棉，提高墙板的隔音效果。

权利要求书1页 说明书2页 附图1页CN 208701922 U 2019.04.05C N 208701922U1.一种新型装配式建筑结构，包括墙板(1)，其特征在于：所述墙板(1)的左侧安装有卡块(2)，所述卡块(2)的左侧中央均匀安装限位块(3)，所述卡块(2)的左侧顶部和底部均匀开设有安装槽，且两组安装槽内均安装密封条(8)，所述墙板(1)的右侧开设有与卡块(2)相匹配的卡槽(4)，所述卡槽(4)的左侧均匀开设有与限位块(3)相匹配的限位槽(5)，所述卡块(2)和墙板(1)的右侧均开设有螺纹孔(6)，所述墙板(1)上均匀开设有通孔(7)。

【CN209874217U】一种装配式吊顶结构【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920327315.5(22)申请日 2019.03.14(73)专利权人 河南省长城门业有限公司地址 466000 河南省周口市神农路北侧大庆路西侧(72)发明人 齐玄何　单桂芝　尹朝阳　(74)专利代理机构 郑州科硕专利代理事务所(普通合伙) 41157代理人 徐园园(51)Int.Cl.E04B 9/06(2006.01)E04B 9/18(2006.01)E04B 9/22(2006.01)(54)实用新型名称一种装配式吊顶结构(57)摘要本实用新型公开了属于建筑技术领域的一种装配式吊顶结构，包括第一支撑杆、第二支撑杆和第三支撑杆，所述第一支撑杆、第二支撑杆和第三支撑杆外表壁设置有吊钩，所述吊钩的上表壁开设有安装孔，所述第一支撑杆通过连接件与第一横杆固定安装，所述第二支撑杆通过连接件与第二横杆固定安装，所述第三支撑杆通过连接件与第二横杆固定安装，所述连接件均通过螺栓与第一横杆、第二横杆和第三横杆固定安装，本实用新型设置了，通过第一支撑杆、第二支撑杆、第三支撑杆、第一横杆、第二横杆、第三横杆、吊钩和连接件的设置，不需要通过焊接固定，不仅安装更加方便，也节省了时间，加快了装修的进程。

权利要求书1页 说明书3页 附图2页CN 209874217 U 2019.12.31C N 209874217U权　利　要　求　书1/1页CN 209874217 U1.一种装配式吊顶结构，包括第一支撑杆（7）、第二支撑杆（8）和第三支撑杆（9），其特征在于：所述第一支撑杆（7）、第二支撑杆（8）和第三支撑杆（9）外表壁设置有吊钩（4），所述吊钩（4）的上表壁开设有安装孔（12），所述第一支撑杆（7）通过连接件（11）与第一横杆（3）固定安装，所述第二支撑杆（8）通过连接件（11）与第二横杆（5）固定安装，所述第三支撑杆（9）通过连接件（11）与第二横杆（5）固定安装，所述连接件（11）均通过螺栓（10）与第一横杆（3）、第二横杆（5）和第三横杆（6）固定安装，所述第一横杆（3）、第二横杆（5）和第三横杆（6）之间设置有竖杆（1），所述第一横杆（3）、第二横杆（5）和第三横杆（6）与竖杆（1）之间的安装有吊板（2）。

【CN209761936U】一种装配式管件【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920398891.9(22)申请日 2019.03.27(73)专利权人 温州子爱教玩具有限公司地址 325000 浙江省温州市永嘉县桥下镇上村村(72)发明人 周正顺　(74)专利代理机构 温州知远专利代理事务所(特殊普通合伙) 33262代理人 汤时达　刘超(51)Int.Cl.F16B 7/00(2006.01)F16B 7/18(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种装配式管件(57)摘要一种装配式管件，连接件表面设有若干与扣件相扣合的凸槽，凸槽与连接件一体成型，从连接件的一侧贯穿至另一侧；扣件，扣件上设有若干与连接件相装配的接插槽。

优点在于，连接件和扣件本身，均设有超过一处的连接结构，连接件和扣件的装配方式多样，能够满足各种形状的管件组装需求，而且由于扣件采用对称分体结构，拆装方便，对于任意连接处，均可单独拆装。

权利要求书1页 说明书3页 附图4页CN 209761936 U 2019.12.10C N 209761936U权　利　要　求　书1/1页CN 209761936 U1.一种装配式管件，包括连接件和扣件，其特征在于，连接件表面设有若干与扣件相扣合的凸槽，凸槽与连接件一体成型，从连接件的一侧贯穿至另一侧；扣件，扣件上设有若干与连接件相装配的接插槽。

2.根据权利要求1所述的一种装配式管件，其特征在于，扣件由两个相对称的扣件组件构成，两个扣件组件通过紧固螺栓相连接。

3.根据权利要求2所述的一种装配式管件，其特征在于，接插槽为滑槽，滑槽分别设置在扣件的两端，并分别连接两个连接件的凸槽。

4.根据权利要求2所述的一种装配式管件，其特征在于，接插槽为孔槽，孔槽设置在扣件内部，连接件任意一端端部插入孔槽，两者紧配连接。

5.根据权利要求2所述的一种装配式管件，其特征在于，接插槽包括滑槽和孔槽，扣件一端为滑槽结构，滑槽设置在扣件表面，与连接件凸槽相配合，扣件另一端为孔槽结构，孔槽设置在扣件内部，连接件任意一端端部插入孔槽，两者相紧配。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(10)授权公告号 CN 209620247 U (45)授权公告日 2019.11.12
权利要求书1页 说明书3页 附图3页
CN 209620247 U
CN 209620247 U
权 利 要 求 书
1/1 页
1 .一种新型装配式节点，包括方钢管（1），其特征在于：所述方钢管（1）内腔的顶端与底 端均固定连接有钢骨（2），所述方钢管（1）的内腔固定连接有自密实混凝土（3），所述方钢管 （1）的顶端与底端分别焊接有盖板（4），所述方钢管（1）一侧的中部螺纹套接有高强度螺栓 （5），所述方钢管（1）远离高强度螺栓（5）一侧的中部活动连接有端板（6），所述端板（6）远离 方钢管（1）的一侧焊接有钢梁（7），所述钢梁（7）顶端与底端靠近端板（6）的一侧固定连接有 加劲板（8）。
具体实施方式 [0016] 下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行 清楚 、完整地描述 ，显然 ，所描述的实施例仅仅是本实 用新型一部分实施例 ，而不是全部的 实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下 所获得的所有其他实施例，都属于本实用新型保护的范围。 [0017] 同时在本实用新型的描述中 ，需要理解的是 ，术语“中心”、“纵向”、“横向”、“长 度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、 “外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅 是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特 定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制，而且在本实用 新型中的图案填充，仅是为了便于区分不同的结构，而不是一定要求或者暗示所填充的部 分具有特殊含义。 [0018] 请参阅图1-3，一种新型装配式节点，包括方钢管1，方钢管1内腔的顶端与底端均 固定连接有钢骨2，方钢管1的内腔固定连接有自密实混凝土3，方钢管1的顶端与底端分别 焊接有盖板4，通过方钢管1、钢骨2、自密实混凝土3以及盖板4的配合使用，尽可能地保证方 钢管1、钢骨2和自密实混凝土3在加载初期就能共同受力，方钢管1一侧的中部螺纹套接有 高强度螺栓5，高强度螺栓5颈缩松动后有利于内力重分布，起到了较好的耗能能力，方钢管 1远离高强度螺栓5一 侧的中部活 动连接有端板6 ，端板6远离方 钢管1的 一 侧焊接有钢梁7 ， 通过将钢梁7焊接在端板6上 ，而且焊接工作均可在工厂进行 ，有效地减 少了现场的 焊接工 作量 ，节点施工方便易行 ，有利于缩短工期 ，保证节点 质量 ，钢梁7顶端与底端靠近端板6的 一侧固定连接有加劲板8，该装配式节点的承载力不是由高强度螺栓5控制，且节点有较大 的极限转动能力，具有良好的延性。 [0019] 工作原理，首先将方钢管1竖立，从顶部浇筑自密实混凝土3，在浇注自密实混凝土 3时使用钢筋在方钢管1内进行插捣，自然养护15天后在方钢管1的底端焊上盖板4，然后将 钢梁7焊接到端板6上 ，最后将端板6和钢梁7放置到方 钢管1上并通过高强 度螺栓5固定 ，即 可。 [0020] 需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实 体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存 在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖 非排他性的 包含 ，从 而使得包括一 系列要素的 过程 、方法 、物品或者设备不 仅包括 那些要 素 ，而且还包括没有明 确列出的 其他要素 ，或者是还包括为这 种过程、方法 、物品或者设备 所固有的要素。 [0021] 尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言， 可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920174229 .5
(22)申请日 2019 .01 .31
(73)专利权人 湖南大学设计研究院有限公司 地址 410082 湖南省长沙市湖南大学一舍 三楼
(72)发明人 郭健 黄频
(74)专利代理机构 长沙科明知识产权代理事务 所(普通合伙) 43203
4 .根据权利要求1所述的一种新型装配式节点，其特征在于：所述加劲板（8）的形状为 三角形，且加劲板（8）与高强度螺栓（5）螺纹连接。
2
CN 209620247 U
说 明 书
1/3 页
一种新型装配式节点ห้องสมุดไป่ตู้
技术领域 [0001] 本实用新型涉及装配式建筑技术领域，具体为一种新型装配式节点。
背景技术 [0002] 现有的高层建筑中，通常使用钢梁和方钢管柱来承重，连接钢梁与方钢管柱的节 点起到传递梁、柱弯矩、剪力的作用，对于结构的整体受力性能具有重要影响。 [0003] 现有的钢梁与方钢管柱的节点都是直接焊接完成的，连接刚度过大，钢梁与方钢 管柱容易出现断裂的现象 ，这种连接方式的抗震性能不够高 ，而且现有的连接工作量大 ，施 工不便，节点的质量得不到保证，为此我们提出一种新型装配式节点。
附图说明 [0012] 图1为本实用新型结构示意图；
3
CN 209620247 U
说 明 书
2/3 页
[0013] 图2为本实用新型结构方钢管俯剖示意图； [0014] 图3为本实用新型结构端板侧视示意图。 [0015] 图中：1、方钢管；2、钢骨；3、自密实混凝土；4、盖板；5、高强度螺栓；6、端板；7、钢 梁；8、加劲板。
实用新型内容 [0004] 针对现有技术的不足，本实用新型提供了一种新型装配式节点，具备节点承载力 高 ，安装简单 ，抗震性能好的优点 ，解决了现有的 钢梁与方钢管柱的节点都是直接焊接完成 的 ，连接刚度过大，钢梁与方钢管柱容易出现断裂的现象 ，这种连接方式的抗震性能不够 高，而且现有的连接工作量大，施工不便，节点的质量得不到保证的问题。 [0005] 本实用新型提供如下技术方案：一种新型装配式节点，包括方钢管，所述方钢管内 腔的顶端与底端均固定连接有钢骨，所述方钢管的内腔固定连接有自密实混凝土，所述方 钢管的 顶端与底端分 别焊接有盖板 ，所述方 钢管一 侧的中部螺纹套接有高强 度螺栓 ，所述 方钢管远离高强度螺栓一侧的中部活动连接有端板，所述端板远离方钢管的一侧焊接有钢 梁，所述钢梁顶端与底端靠近端板的一侧固定连接有加劲板。 [0006] 优选的，所述高强度螺栓为双头等长摩擦型高强度螺栓，且高强度螺栓贯穿方钢 管的柱身。 [0007] 优选的，所述端板与高强度螺栓螺纹连接，且端板远离方钢管的一侧与加劲板活 动连接。 [0008] 优选的，所述加劲板的形状为三角形，且加劲板与高强度螺栓螺纹连接。 [0009] 与现有技术对比，本实用新型具备以下有益效果： [0010] 1、该新型装配式节点，通过方钢管、钢骨、自密实混凝土以及盖板的配合使用，尽 可能地保证方钢管、钢骨和自密实混凝土在加载初期就能共同受力，再通过将钢梁焊接在 端板上，而且焊接工作均可在工厂进行，有效地减少了现场的焊接工作量，节点施工方便易 行，有利于缩短工期，保证节点质量。 [0011] 2、该新型装配式节点，通过端板、方钢管、端板以及钢梁的配合使用，使得该装配 节点有较大的 极限 转 动能 力 ，具有良 好的 延性 ，而且该装配节点的 安装更便捷 ，安装更稳 固。
2 .根据权利要求1所述的一种新型装配式节点，其特征在于：所述高强度螺栓（5）为双 头等长摩擦型高强度螺栓，且高强度螺栓（5）贯穿方钢管（1）的柱身。
3 .根据权利要求1所述的一种新型装配式节点，其特征在于：所述端板（6）与高强度螺 栓（5）螺纹连接，且端板（6）远离方钢管（1）的一侧与加劲板（8）活动连接。
代理人 彭乃恩
(51)Int .Cl . E04B 1/18(2006 .01) E04B 1/24(2006 .01) E04B 1/58(2006 .01) E04B 1/98(2006 .01) E04H 9/02(2006 .01)
( 54 )实用新型名称 一种新型装配式节点
( 57 )摘要 本实用新型涉及装配式建筑技术领域，且公
开了一 种新型装配式节点 ，包括方 钢管 ，所述方 钢管内腔的顶端与底端均固定连接有钢骨，所述 方钢管的内腔固定连接有自密实混凝土，所述方 钢管的顶端与底端分别焊接有盖板，所述方钢管 一侧的中部螺纹套接有高强度螺栓，方钢管远离 高强度螺栓一侧的中部活动连接有端板，端板远 离 方 钢管的 一 侧焊 接 有 钢 梁 。该 新 型 装 配 式 节 点，通过方钢管、钢骨、自密实混凝土以及盖板的 配合使用，尽可能地保证方钢管、钢骨和自密实 混凝土在加载初期就能共同受力，再通过将钢梁 焊接在端板上 ，而且焊接工作均可在工厂进行 ， 有效地减少了现场的焊接工作量，节点施工方便 易行，有利于缩短工期，保证节点质量。
