测量物体温度的几种常见方式
接触式的测温一般采用温度记录仪。Chroma 51101/51101C 系列温度记录器能精准 量测温度、电压、电流等基本物理量，支持八种不同类型的热电偶(T, K, B, E, J, N, S, R)， 在 ITS-90 所定义的温度范围内量测误差小于 0.3℃且具备 0.01℃高解析量测能力，大大领 先一般市面所见的温度记录器。
红外测温法
光导纤维测温法 发射率的测定
5. 其他温度测量法
超声波测温法 介电常数温度计 磁温度计 石英晶体温度计 测温三角锥 温度的目测法 示温涂料测温
热像仪测温
ቤተ መጻሕፍቲ ባይዱ

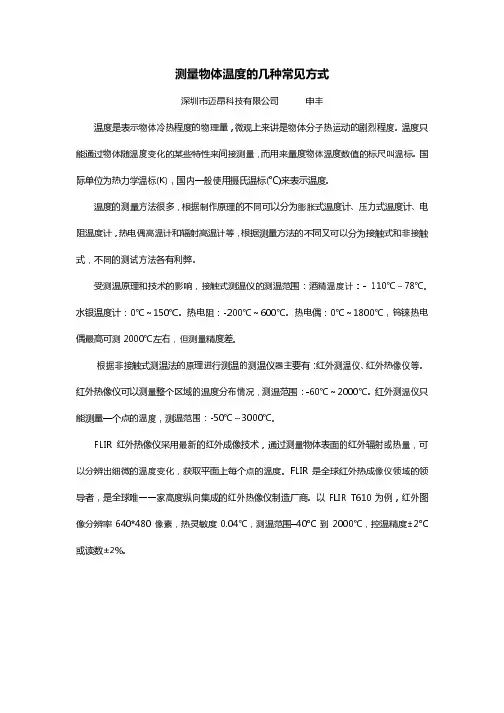

测量物体温度的几种常见方式
深圳市迈昂科技有限公司 申丰 温度是表示物体冷热程度的物理量，微观上来讲是物体分子热运动的剧烈程度。温度只 能通过物体随温度变化的某些特性来间接测量，而用来量度物体温度数值的标尺叫温标。国 际单位为热力学温标(K)，国内一般使用摄氏温标(°C)来表示温度。 温度的测量方法很多，根据制作原理的不同可以分为膨胀式温度计、压力式温度计、电 阻温度计，热电偶高温计和辐射高温计等，根据测量方法的不同又可以分为接触式和非接触 式，不同的测试方法各有利弊。 受测温原理和技术的影响，接触式测温仪的测温范围：酒精温度计：- 110℃～78℃。 水银温度计：0℃～150℃。热电阻：-200℃～600℃。热电偶：0℃～1800℃，钨铼热电 偶最高可测 2000℃左右，但测量精度差。 根据非接触式测温法的原理进行测温的测温仪器主要有：红外测温仪、红外热像仪等。 红外热像仪可以测量整个区域的温度分布情况，测温范围：-60℃～2000℃。红外测温仪只 能测量一个点的温度，测温范围：-50℃～3000℃。 FLIR 红外热像仪采用最新的红外成像技术，通过测量物体表面的红外辐射或热量，可 以分辨出细微的温度变化，获取平面上每个点的温度。FLIR 是全球红外热成像仪领域的领 导者，是全球唯一一家高度纵向集成的红外热像仪制造厂商。以 FLIR T610 为例，红外图 像分辨率 640*480 像素，热灵敏度 0.04℃，测温范围–40°C 到 2000℃，控温精度±2°C 或读数±2%。
热能与动力工程测试技术温度测量
优点：材料性能稳定，测量精度高，测温上限高。 缺点：在复原性气体中易被侵蚀，灵敏度低，成 本高。
3) 镍铬-镍硅热电偶〔分度号K〕 正极是镍铬合金，负极为镍硅。 测温范围：-200 ℃ ～+1300℃。 优点：测温范围很宽、热电动势与温度关系近
似线性、热电动势大、高温下抗氧化能力强、价 格低，所以在工业上应用广泛。
K分度表
镍铬—镍硅热电偶分度表〔冷端温度为0℃〕
测量端 温度 (℃)
0 100 200 300 400 500 600 700 800 900 1000 1100 1200 1300
0
0.000 4.095 8.137 12.207 16.395 20.640 24.902 29.128 33.277 37.325 41.264 45.108 48.828 52.398
30
1.203 5.327 9.341 13.456 17.664 21.919 26.176 30.383 34.502 38.519 42.432 46.238 49.916 53.439
40
50
热电动势(mV)
1.611 5.733 9.745 13.874 18.088 23.346 26.599 30.799 34.909 38.915 42.817 46.612 50.276 53.782
Tt273.15
☆ 国际实用温标：ຫໍສະໝຸດ 是一个国际协议性温标，它与热力学温标
相接近，而且复现精度高，使用方便 。
● 温度计分类 据传感器的测温方式： 接触式：膨胀式、电阻式、热电偶式 非接触式： 辐射式 接触式的精度高、响应慢、受高温限制 非接触式的精度低、响应快、受低温限制
按照温度测量范围： 超低温： 0～10K 低温： 10～800K 中高温： 800～1900K；1900～2800K 超高温： 2800K以上
3) 镍铬-镍硅热电偶〔分度号K〕 正极是镍铬合金，负极为镍硅。 测温范围：-200 ℃ ～+1300℃。 优点：测温范围很宽、热电动势与温度关系近
似线性、热电动势大、高温下抗氧化能力强、价 格低，所以在工业上应用广泛。
K分度表
镍铬—镍硅热电偶分度表〔冷端温度为0℃〕
测量端 温度 (℃)
0 100 200 300 400 500 600 700 800 900 1000 1100 1200 1300
0
0.000 4.095 8.137 12.207 16.395 20.640 24.902 29.128 33.277 37.325 41.264 45.108 48.828 52.398
30
1.203 5.327 9.341 13.456 17.664 21.919 26.176 30.383 34.502 38.519 42.432 46.238 49.916 53.439
40
50
热电动势(mV)
1.611 5.733 9.745 13.874 18.088 23.346 26.599 30.799 34.909 38.915 42.817 46.612 50.276 53.782
Tt273.15
☆ 国际实用温标：ຫໍສະໝຸດ 是一个国际协议性温标，它与热力学温标
相接近，而且复现精度高，使用方便 。
● 温度计分类 据传感器的测温方式： 接触式：膨胀式、电阻式、热电偶式 非接触式： 辐射式 接触式的精度高、响应慢、受高温限制 非接触式的精度低、响应快、受低温限制
按照温度测量范围： 超低温： 0～10K 低温： 10～800K 中高温： 800～1900K；1900～2800K 超高温： 2800K以上
储能类锂电池用温度测量型ntc温度传感器技术要求及试验方法
储能类锂电池用温度测量型ntc温度传感器技术要求及试验方法？答：储能类锂电池用温度测量型NTC温度传感器技术要求及试验方法一、引言随着可再生能源的广泛应用和电动汽车市场的快速发展，储能类锂电池在其中的地位日益重要。
为确保电池的安全、高效运行，温度监测成为关键环节。
本文旨在探讨储能类锂电池用温度测量型NTC（负温度系数）温度传感器的技术要求及试验方法。
二、技术要求1. 精度：传感器应在整个工作温度范围内提供高精度的温度测量。
误差应在±0.5℃以内。
2. 响应速度：传感器应具有快速的响应速度，以便实时监测电池的温度变化。
响应时间应在1秒以内。
3. 稳定性：传感器应具有良好的长期稳定性，以确保在整个使用寿命期间提供准确的温度测量。
年漂移率应在±0.2℃以内。
4. 耐温范围：传感器应能在-40℃至+85℃的范围内正常工作，以满足各种环境条件下的使用需求。
5. 耐电压：传感器应能承受电池组的最大工作电压，以确保在电池组充电和放电过程中不会损坏。
6. 耐化学腐蚀：传感器应具有良好的耐化学腐蚀性，以抵抗电池组中的电解液和其他化学物质的侵蚀。
7. 尺寸与重量：传感器应具有紧凑的尺寸和轻的重量，以减少对电池组性能和结构的影响。
三、试验方法1. 校准测试：使用高精度恒温槽对传感器进行校准测试，以验证其精度是否符合要求。
测试过程中，应将传感器置于恒温槽中，记录其在不同温度下的输出值，并与标准值进行比较。
2. 响应速度测试：将传感器置于快速温度变化的环境中，如使用热电偶加热或液氮冷却等方法，记录其响应时间是否符合要求。
测试过程中，应观察传感器的输出值随时间的变化情况，并计算其响应时间。
3. 稳定性测试：将传感器置于恒温环境中进行长期稳定性测试，以验证其年漂移率是否符合要求。
测试过程中，应定期记录传感器的输出值，并计算其在整个测试期间的漂移量。
4. 耐温范围测试：将传感器置于极端温度环境中进行测试，如高温烘箱和低温冰箱等，以验证其是否能在规定的工作温度范围内正常工作。
测试技术总复习
工程测试技术总复习
●误差的定义，产生的原因，分类方法。 ●系统误差，粗大误差，随机误差定义及 其特性，如何发现这些误差。 ●描述测量结果的几个质量指标：准确度， 精确度，精密度，不确定度。 ●不确定度的定义，分类方法。 ●A类不确定度与B类不确定度的区别。 ●等精度重复测量的概念。 ●单次测量结果试验，标准差与平均值试 验标准差。
工程测试技术总复习
1）均质导体定律（含应用） 2）热电势定律 3）中间导体定律 4）中间温度定律 5）参考电极定律 以上定律的内容及应用。
●热电偶测温系统的标定方法。 ●热电偶测温系统的动态特性。 ●热电偶测温系统的动态特性补偿。
工程测试技术总复习
11．噪声测量技术 ●描述噪声特性的几个参数（声压、声强、声级
工程测试技术总复习
15.画出惯性式加速度测振系统的物理模型；建立相应的坐标系并 说明牵连运动及惯性运动的物理意义；导出惯性式加速度传感 器的数学模型。 16.具有温度补偿作用的筒式应变测压传感器的敏感元件——应变 筒，请画出四片应变片的粘贴位置，注明应变片的粘贴方向， 注明各应变片的作用，画出桥路图，并阐明理由。 17.为什么使用电阻应变片需要温度补偿？实现电路温度补偿的基 本原理是什么？设一作为传感器敏感元件的杆件受拉伸作用， 应当怎样贴片和接桥以实现温度补偿？请画出应变片的粘贴位 置。注明各应变片的作用，应变片的粘贴方向画出桥路图。题 19图 圆筒外形图 18.用一薄壁圆筒为弹性敏感元件，设计一应变式测力仪。要求在 其外圆柱面上贴八个应变片，构成一能抗弯并能进行温度补偿 测量桥路。（应变片的布贴位置可用圆筒的展开图表示。
工程测试技术总复习
3、测量系统的基本特性 ●激励，响应的概念。 ●静态特性，动态特性的定义。 ●静态标定，动态标定的定义及意义。 ●静态标定的作用。 ●静态标定的过程及要求。 ●几种曲线：正行程曲线，反行程曲线， 实际工作曲线。
建筑环境测试技术温度测量
✓ 廉金属热电偶 1）T型（铜－康铜）热电偶 -20~350ºC，在廉金属热电偶中准确度最高，热电势较大 2）K型（镍铬－镍铝或镍硅）热电偶 -200~1100ºC，在廉金属热电偶中测温范围最宽，温度-毫 伏信号接近线性，热电势较大 3）E型（镍铬－康铜）热电偶 灵敏度最高，氧化气氛中可使用到1000ºC 4）J型（铁－康铜）热电偶 0~750ºC（氧化气氛）， 0~950ºC（还原气氛），在很多国家工业上最通用，价廉、灵敏
特点：不与被测物体接触，也不改变被测物体的温度分布，热惯性小。
通常用来测定1000℃以上的移动、旋转或反应迅速的高温物体的温度。
非接触式：测温元件不与被测对象接触，而是通过热辐射进行热交换，或测温元件接收被测对象 的部分热辐射能，由热辐射能大小推出被测对象的温度。
优点：从原理上讲测量范围从超低温到极高温，不破坏被测对象温度场。非接触式测温响应快， 对被测对象干扰小，可用于测量运动的被测对象和有强电磁干扰、强腐蚀的场合。
100格，每格为摄氏1度，符号为℃。 1740 Celsius
C 5 F32
9
类似的经验温标还有兰氏、列氏等 经验温标的缺点在于它的局限性和随意性
➢ 热力学温标
热力学温标又称开氏温标（K）或绝对温标，它规定分子运动停止时的温度为绝对零 度。它建于热力学基础，体现出温度仅与热量有关而与测温物质的任何物理性质无关的 理想温标，已由国际权度大会采纳作为国际统一的基本温标。
3.3.3 热电偶的结构与分类 ➢ 热电偶结构
两个 热电极
热电偶接 点
铠装热电偶
表面热电偶
➢ 热电偶的分类 根据热电偶的材质和结构的不同，可分为标准热电偶和非标准热电偶。 国际电工委员会（IEC）推荐了七种标准化的热电偶：
热工仪表测试技术习题
测试技术资料（二）温度测量1、填空①在热电偶测温回路中，只要显示仪表和连接导线两端温度相同，热电偶总电势值不会因它们的接人而改变。
这是根据（）定律而得出的结论。
②热电偶产生热电势的条件是：( ) ; ( ）。
（3）热电偶的热电特性由（）所决定。
热电势的大小与（）及（）有关，与热偶丝的( ）和（）无关。
2、判断热电偶的热电势E ( 200 ℃，100 ℃）等于E ( 100 ℃，0 ℃）。
3、为了测量塔壁温度，是否可以把一对热电偶丝分别焊接在塔壁上进行测量（如图5 一1 所示）, 为什么？4、选择已知K 型热电偶的热端温度为300 ℃，冷端温度为20 ℃。
查热电偶分度表得电势：300 ℃时为12 . 209mV , 20 ℃时为0 , 798mV , 280 ℃时为11 . 382mV ，求在热电偶回路内发出的电势，得① 1 1 . 382mV ; ②（12 .209 一0 . 798 ) mV = 11 . 4llmV ; ③（1 1 . 382 + 0 . 798 ) mV = 12 . 18mV 。
5、填空①恺装热电偶是把（）、（）和金属套管三者加工在一起的坚实缆状组合体。
6、恺装热电偶有何优点？答：与普通工业热电偶相比，恺装热电偶有如下一些优点：①外径可以做得很细，因此时间常数小，反应速度快；②具有良好的机械性能，可耐强烈的冲击和振动；③可以任意弯曲，适应复杂结构装置的要求；④热电偶受金属管和绝缘材料的覆盖，不易受有害介质侵蚀，因此寿命长；⑤插入长度可根据需要任意选用，若测量端损坏，可将损坏部分截去，重新焊接后可继续使用；⑥容易制作多点式热电偶、炉管表面热电偶、微型热电偶等；⑦可作为测温元件装人普通热电偶保护管内使用。
由于具有上述优点，恺装热电偶已得到越来越广泛的使用。
7、由 E 分度号热电偶与直流电位差计组成的温差测温系统，接线如图 5 一 5 。
当环境温度为24 ℃时，开关置于1 、11 位置，测量值分别为35 . 18mV 、0 . 26mV 。
《热能与动力工程测试技术(第3版)》俞小莉(电子课件)第4章 温度测量(黄老师)
热电偶原理
热 电 偶 测 量 优 点
测量范围宽，它的测温下限可达-250℃， 某些特殊材料做成的热电偶，其测温上限可达 2800℃，并有较高的精度。 可以实现远距离多点检测，便于集中控制、 数字显示和自动记录。
可制成小尺寸热电偶，热惯性小，适于快 速动态测量、点温测量和表面温度测量。
第4章温度测量
4.2 接触式测温计
第4章温度测量
4.2 接触式测温计
1. 膨胀式测温计 原理：物质的体积随温度升高而膨胀 a. 玻璃液体温度计 基于液体在透明玻璃外壳中的热膨胀作用，其测量范围取决于温度计 所采用的液体。
1）零点漂移 2）露出液柱的校正 式中，n为露出部分液柱所占的度数（℃）；为工作液体在玻璃中的 视膨胀系数（水银≈0.00016）；tB为标定分度条件下外露部分空气温度 （℃）；tA为使用条件下外露部分空气温度（℃）。
分度号 S K E
热电偶材料 铂铑10－铂 镍铬－镍硅 镍铬－康铜
校验点温度（℃） 600、800、1000、1200 400、600、800、1000 300、400、500、600
第4章温度测量
4.2 接触式测温计
热电偶的校验装置如下图所示，它由交流稳压电源、调压器、管式电 炉、冰点槽、切换开关、直流电位差计和标准热电偶等组成。
属于贱金属热电偶，E型热电偶测温范围-200℃～900℃,其灵敏度在这 六种热电偶中最高，价格也最便宜，应用前景非常广泛。缺点是抗氧化 及抗硫化物的能力较差，适于在中性或还原性气氛中使用。
第4章温度测量
4.2 接触式测温计
c.常用热电偶的结构 （1）普通工业热电偶
工业热电偶结构图
1－接线盒 2－绝缘套管 3－保护套管 4－热电偶丝

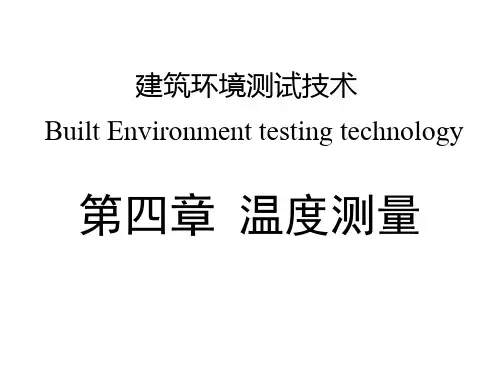

重大社2023《建筑环境测试技术(第4版)》教学课件Chapter 4 温度测量
• 热电偶分度误差 • 冷端温度变化引起的误差 • 热交换所引起的误差 • 补偿导线的误差 • 显示仪表和测量线路的误差
4.4 热电阻温度计
1 测温原理 2 常用热电阻 3 热电阻结构
4.4 热电阻温度计
➢ 测温原理
由于温度的变化导致金属导体 电阻的变化，通过测量桥路转 换成电压（毫伏级）信号，然 后送入显示仪器指示或记录被 测温度。
有机液体温度计
测温范围：主要用于低温测量，戊烷：-200℃，酒精：-80℃ 缺点：工作液体易黏在玻璃壁面上，从而降低精确度，同时其热容大、热 惯性大、线性不好。
10
4.2 热膨胀式温度计
➢ 液体膨胀式——电接点式玻璃管温度计
工作原理 利用水银的热胀冷缩和水银的导电性。 功能 （1）指示温度 （2）恒温自动控制
，是用数值来表示温度的一套规则。
1）热力学温标 <绝对温标，开尔文温标>
2）国际温标（ITS-90） 3）摄氏温标 4）华氏温标
t90 T90 273.15
=T -T0
F 9 32
5
1848年英国物理学家 开尔文（Kelvin）
1990年1月1日各国 开始采用国际温标
1740年瑞典物理学家 摄尔修斯（Celsius）
22
4.3 热电偶温度计
热电偶的应用定律
（1）均质导体定律 （2）中间导体定律 （3）中间温度定律
4.3 热电偶温度计
热电偶的应用定律 （1）均质导体定律
由同一均质导体（电子密度处处相等）组成的闭合回 路中，不论导体的截面、长度以及温度分布如何，均不产生 热电势。
作用：检验热电偶丝的均匀性 （如：点加热法、同名极法）
12
4.2 热膨胀式温度计
4.4 热电阻温度计
1 测温原理 2 常用热电阻 3 热电阻结构
4.4 热电阻温度计
➢ 测温原理
由于温度的变化导致金属导体 电阻的变化，通过测量桥路转 换成电压（毫伏级）信号，然 后送入显示仪器指示或记录被 测温度。
有机液体温度计
测温范围：主要用于低温测量，戊烷：-200℃，酒精：-80℃ 缺点：工作液体易黏在玻璃壁面上，从而降低精确度，同时其热容大、热 惯性大、线性不好。
10
4.2 热膨胀式温度计
➢ 液体膨胀式——电接点式玻璃管温度计
工作原理 利用水银的热胀冷缩和水银的导电性。 功能 （1）指示温度 （2）恒温自动控制
，是用数值来表示温度的一套规则。
1）热力学温标 <绝对温标，开尔文温标>
2）国际温标（ITS-90） 3）摄氏温标 4）华氏温标
t90 T90 273.15
=T -T0
F 9 32
5
1848年英国物理学家 开尔文（Kelvin）
1990年1月1日各国 开始采用国际温标
1740年瑞典物理学家 摄尔修斯（Celsius）
22
4.3 热电偶温度计
热电偶的应用定律
（1）均质导体定律 （2）中间导体定律 （3）中间温度定律
4.3 热电偶温度计
热电偶的应用定律 （1）均质导体定律
由同一均质导体（电子密度处处相等）组成的闭合回 路中，不论导体的截面、长度以及温度分布如何，均不产生 热电势。
作用：检验热电偶丝的均匀性 （如：点加热法、同名极法）
12
4.2 热膨胀式温度计

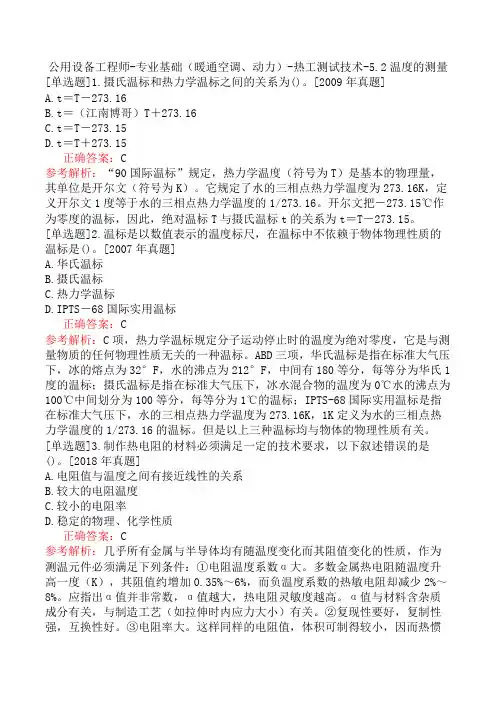

公用设备工程师-专业基础(暖通空调、动力)-热工测试技术-5.2温度的测量
公用设备工程师-专业基础（暖通空调、动力）-热工测试技术-5.2温度的测量[单选题]1.摄氏温标和热力学温标之间的关系为()。
[2009年真题]A.t＝T－273.16B.t＝（江南博哥）T＋273.16C.t＝T－273.15D.t＝T＋273.15正确答案：C参考解析：“90国际温标”规定，热力学温度（符号为T）是基本的物理量，其单位是开尔文（符号为K）。
它规定了水的三相点热力学温度为273.16K，定义开尔文1度等于水的三相点热力学温度的1/273.16。
开尔文把－273.15℃作为零度的温标，因此，绝对温标T与摄氏温标t的关系为t＝T－273.15。
[单选题]2.温标是以数值表示的温度标尺，在温标中不依赖于物体物理性质的温标是()。
[2007年真题]A.华氏温标B.摄氏温标C.热力学温标D.IPTS－68国际实用温标正确答案：C参考解析：C项，热力学温标规定分子运动停止时的温度为绝对零度，它是与测量物质的任何物理性质无关的一种温标。
ABD三项，华氏温标是指在标准大气压下，冰的熔点为32°F，水的沸点为212°F，中间有180等分，每等分为华氏1度的温标；摄氏温标是指在标准大气压下，冰水混合物的温度为0℃水的沸点为100℃中间划分为100等分，每等分为1℃的温标；IPTS-68国际实用温标是指在标准大气压下，水的三相点热力学温度为273.16K，1K定义为水的三相点热力学温度的1/273.16的温标。
但是以上三种温标均与物体的物理性质有关。
[单选题]3.制作热电阻的材料必须满足一定的技术要求，以下叙述错误的是()。
[2018年真题]A.电阻值与温度之间有接近线性的关系B.较大的电阻温度C.较小的电阻率D.稳定的物理、化学性质正确答案：C参考解析：几乎所有金属与半导体均有随温度变化而其阻值变化的性质，作为测温元件必须满足下列条件：①电阻温度系数α大。
多数金属热电阻随温度升高一度（K），其阻值约增加0.35%～6%，而负温度系数的热敏电阻却减少2%～8%。

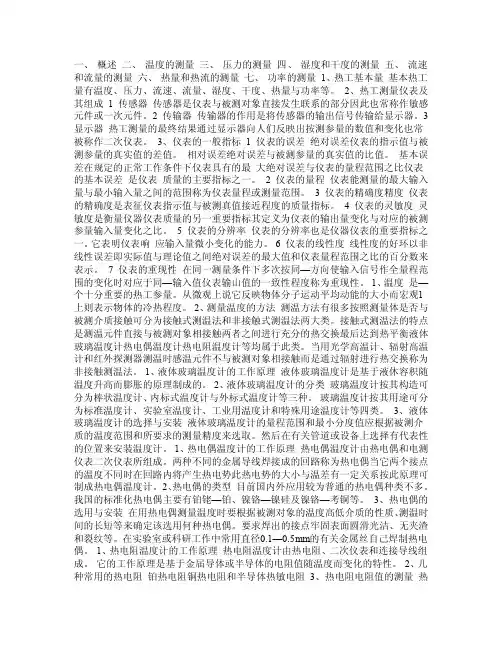

热工测试技术PDF
一、概述二、温度的测量三、压力的测量四、湿度和干度的测量五、流速和流量的测量六、热量和热流的测量七、功率的测量1、热工基本量基本热工量有温度、压力、流速、流量、湿度、干度、热量与功率等。
2、热工测量仪表及其组成 1 传感器传感器是仪表与被测对象直接发生联系的部分因此也常称作敏感元件或一次元件。
2 传输器传输器的作用是将传感器的输出信号传输给显示器。
3 显示器热工测量的最终结果通过显示器向人们反映出按测参量的数值和变化也常被称作二次仪表。
3、仪表的一般指标1 仪表的误差绝对误差仪表的指示值与被测参量的真实值的差值。
相对误差绝对误差与被测参量的真实值的比值。
基本误差在规定的正常工作条件下仪表具有的最大绝对误差与仪表的量程范围之比仪表的基本误差是仪表质量的主要指标之一。
2 仪表的量程仪表能测量的最大输入量与最小输入量之间的范围称为仪表量程或测量范围。
3 仪表的精确度精度仪表的精确度是表征仪表指示值与被测真值接近程度的质量指标。
4 仪表的灵敏度灵敏度是衡量仪器仪表质量的另一重要指标其定义为仪表的输出量变化与对应的被测参量输入量变化之比。
5 仪表的分辨率仪表的分辨率也是仪器仪表的重要指标之一。
它表明仪表响应输入量微小变化的能力。
6 仪表的线性度线性度的好环以非线性误差即实际值与理论值之间绝对误差的最大值和仪表量程范围之比的百分数来表示。
7 仪表的重现性在同一测量条件下多次按同—方向使输入信号作全量程范围的变化时对应于同—输入值仪表输山值的一致性程度称为重现性。
1、温度是—个十分重要的热工参量。
从微观上说它反映物体分子运动平均动能的大小而宏观1上则表示物体的冷热程度。
2、测量温度的方法测温方法有很多按照测量体是否与被测介质接触可分为接触式测温法和非接触式测温法两大类。
接触式测温法的特点是测温元件直接与被测对象相接触两者之间进行充分的热交换最后达到热平衡液体玻璃温度计热电偶温度计热电阻温度计等均属于此类。
当用光学高温计、辐射高温计和红外探测器测温时感温元件不与被测对象相接触而是通过辐射进行热交换称为非接触测温法。
建筑环境测试技术 3 温度测量2017讲解
? 国际温标
? ITS-27，第七届国际计量大会决定 ? ITS-48 ? IPTS-68 ? ITS-90
1）固定点 2）标准仪器
?0.65~5.2K，3He和4He蒸气压温度计 ?3.0~24.6K，3He或4He气体温度计 ?13.8K~962℃，铂电阻温度计 ?~962℃以上，光学或光电高温计
优点： 结构简单、可靠，测温精度较高。
缺点： 由于测温元件与被测对象必须经过充分的 热交换且达到平衡后才能测量，这样 容易破坏被 测对象的温度场， 同时带来测温过程的延迟现象， 不适于测量热容量小的对象、极高温的对象、处 于运动中的对象。 不适于直接对 腐蚀性介质测量。
二、非接触法
? 利用物体的热辐射能随温度变化的原理测 定物体温度， 这种测温方式称为非接触法 。
一、 接触法
? 当两个物体接触后，经过足够长的时间达 到热平衡后，则它们的温度必然相等。如果 其中之一为温度计，就可以用它对另一个物 体实现温度测量， 这种测温方式称为接触法 。
? 特点：温度计要与被测物体有良好地热接 触，使两者达到热平衡。
接触式： 测温元件与被测对象接触，依靠传热和 对流进行热交换。
? 工作介质是气体、液体或蒸气 ? 简单可靠、抗振性能好，具有良好的防爆性 ? 动态性能差，示值的滞后较大，不能测量迅速变化的温度
3.2.3 固体膨胀式温度计
双金属片式
3.3 热电偶测温
3.3.1 热电偶的测温原理
热电极A
T
工作端 热端
热电极B
T0 参考端 冷端
两种不同的导体（或半导体）相接的两个接点温度不同时， 回路中会产生电势，这种现象叫做 热电效应。由此效应所 产生的电势，通常称为热电势。
热力学中卡诺定理指出：一个理想的卡诺机，当它
测试与检测技术基础(7热电阻)_385901110
T2 T1 Tg T1 1 (d1 / d 2 ) m1 (T2 / T1 ) 4
满足条件： 4＞d1/d2＞2， T14>>Ts4 ， T24>>Ts4 m：高温烟气 m ≈ 0.37~0.41间；空气或淡烟气m ≈ 0.5。 4) 零直径外推法： 原理：多支材料同、丝径di（d1 <d2<, …,<dn）不同 的热电偶插入被测气流中，得诸热偶测量值Ti， (T1>T2>,…,Tn)，画出di ~ Ti曲线。 当 d→0, T→Tg 故可利用实验曲线外推出测高温气 26 体的温度．
16
三.热电阻校验与误差 1. 热电阻校验 二种方法 ：温度源 标准温度计 热电阻测量
比较法：在规定温度点进行比较式校验（或校准）。 设备： 恒温源（冰点槽、恒温水槽、恒温油槽和恒温 盐槽等）、直流电桥或直流电位差计等 步骤 （按校验规程进行） 二点法： 校验其R0和R100／R0两个参数。 设备：冰点槽和水沸点槽、直流电桥或直流电位差计等
作业问题（习题 二、）
4. 有一测温线路如图2_1所示，热电偶的分度号为K，仪表示值为 758℃，冷端温度为30℃，后发现用了不同分度号的补偿盒（ EE(30, 20℃)＝0.609mV），试求被测介质的实际温度。
EK 758,0 EK 20,0
5. 用分度号为S的热电偶及电子电位差计测温，但未用补偿导线〔 见图2_2〕。将仪表输入端短路时，仪表示值为28℃，此时测得热 电偶冷端温度为42℃。试问仪表示值为 885℃时，示值误差是多少 ？
5
6
六. 热电偶校验
必要性： 1、长期使用，热电特性变化，精度下降，须 校验 2、建立热电势—温度关系（对非标准热电偶， 或对精度要求高），须分度（校准） 方法：温度源 标准温度计 热电势测量仪表 校验与分度方法同，在规定温度点进行比较式 校验（或校准）。 设备： 调压器、管式电炉、冰点槽、切换开 关、直流电位差计和标准热电偶等。 步骤 （按校验规程进行，基本步骤见教材 p76） 7
初中地理测海洋温度的特殊方法
初中地理测海洋温度的特殊方法
介绍：
地理中，测量海洋温度是一项重要的任务。
通常，人们会使用
温度计测量水体的温度。
然而，在某些情况下，特殊方法可以用来
测量海洋温度。
特殊方法一：卫星遥感
卫星遥感是一种通过卫星接收来自地球的电磁辐射信息并进行
分析的技术。
利用卫星遥感技术，科学家可以测量海洋表面的温度。
通过分析不同波段的辐射数据，可以推断出海洋的温度分布情况。
特殊方法二：浮标观测
浮标观测是一种通过在海洋中部署浮标来测量海洋温度的方法。
这些浮标通常携带有温度传感器，可以实时测量海洋的温度。
浮标
会随着海流漂移，并记录下不同位置的温度数据。
通过收集多个浮
标的数据，可以得出海洋温度的整体分布模式。
特殊方法三：声呐测温
声呐测温是一种利用声波在水中传播的原理来测量海洋温度的方法。
通过向水中发射声波，并根据声波的传播速度来计算出水体的温度。
这种方法被广泛用于深海区域的温度测量，因为传统的温度计难以在深海中使用。
结论：
地理中测量海洋温度的传统方法是使用温度计。
然而，在一些特殊情况下，利用卫星遥感、浮标观测和声呐测温等特殊方法可以更准确地测量海洋温度。
这些特殊方法的使用使得地理学家能够更好地理解海洋的温度分布情况，对海洋研究和气候变化等领域有着重要的意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测试技术基础
➢摄氏温标：规定标准大气压下纯水的冰融点为0度，水沸
点为100度，中间等分为100格，每格为摄氏1度，符号为℃。
➢华氏温标：规定标准大气压下纯水的冰融点为32度，水沸
点为212度，中间等分180格，每格为华氏1度，符号为℉。
第五章 温度测量
摄氏温标与华氏温标的关系为：
测试技术基础
第五章 温度测量
n为露出液柱所占的度数；K为工作液
体在玻璃中可见的膨胀系数；t为主温
度计指示的读数(℃)；t0为由次温度计 读出的液柱露出部分的平均温度(℃)。
第五章 温度测量
测试技术基础
2．压力式温度计
压力式温度计由温包、毛细管和弹簧管所构成的密闭系 统及传动指示机构组成(图5—1)。
第五章 温度测量
测试技术基础
新确认和规定17个固定点温度值以及借助依据这些固定点和 规定的内插公式分度的标准仪器来实现整个热力学温标。
第五章 温度测量
测试技术基础
2、温度计分类
根据温度测量仪表的使用方式，通常可分为接触法 与非接触法两大类。
（1） 接触法
当两个物体接触后，经过足够长的时间达到热平衡 后，则它们的温度必然相等。如果其中之一为温度 计，就可以用它对另一个物体实现温度测量，这种 测温方式称为接触法。
三、热电偶温度计
❖原理：热电偶是利用“热 电效应”制成的一种测温 元件。
❖结构：工业热电偶的结构 如图5—3所示，它由热电 偶、绝缘体、保护管和接 线盒组成。
测试技术基础
第五章 温度测量
• 绝对温标T与摄氏温标t的关系为
T＝t+273.15
第五章 温度测量
测试技术基础
➢ 国际温标: ITS—90（International Temperature Scale of 1990）
是一种符合热力学温标又使用简单的温标，国际计量委员会引入了 在各个测温范围内使用的标准测温元件系列利用它们进行温标确定
第五章 温度测量
§1 温度测量概述
测试技术基础
1. 温度、温标
➢温度：是表示物体冷热程度的物理量，从分子
运动论的观点看，温度也是物体内部分子运动平 均动能大小的一个量度标志。
➢温标：用来量度温度高低的尺度称为温度标尺
，简称温标。应用较多的有摄氏温标和华氏温标 、热力学温标、国际温标。
第五章 温度测量
第五章 温度测量
§2 接触式温度计
测试技术基础
一、膨胀式温度计
（利用物质的体积随温度升高而膨胀的特性
制作的温度计） 1．玻璃管液体温度计
常用：水银温度计和有机液体温度计两种。前者 不粘玻璃，不易氧化，容易获得很高的精度， 在相当大的温度范围内(－38～356℃)保持液 态，在200℃以下，其膨胀系数几乎和温度成 线性关系，所以可作为精密的标准温度计。
度计和盘形双金属温度计两种。
第五章 温度测量 二、电阻式温度计（热电温度计)
➢ 原理：利用导体或半导体 的电阻值随温度而变化的 特性所制成的测温仪表。
➢ 组成：由热电阻、显示仪 表或变送器、调节器和连 接导线等几部分组成。
➢ 热电阻的材料常用的有铂 热电Leabharlann 和铜热电阻两类。测试技术基础
第五章 温度测量
第五章 温度测量
测试技术基础
3．双金属温度计
双金属温度计是用线胀系数不同的两种
金属构成的金属片作为感温元件，当温度变
化时，两种金属的膨胀不同，双金属片就产
生与被测温度大小成比例的变形，这种变形
通过相应的传动机构由指针指示出温度数值
，其测量范围在－60～500℃。根据感温双 金属片结构形状的不同，有螺旋形双金属温
根据密闭系统内所充工作物质的不同，压力式温度计可分为三种： (1)充气体的压力式温度计
其工作原理是利用温度变化时密闭系统中充填气体膨胀或收 缩产生的压力变化来测量温度。所充气体通常为氮气。测温 范围为-80～550℃。 (2)充蒸气的压力式温度计 其工作原理是利用温度变化时密闭系统中所充低沸点液体饱 和蒸气压力的变化测温。所充低沸点液体有：氯甲烷(CH3Cl) 、 氯 乙 烷 ( CH2CH2C1)、 丙 酮 ( CH3-CO-CH3)、 氟 里 昂 12(CCl2F2)、乙醚(CH3OCH3)等。测温范围为-20～200℃ (3)充液体的压力式温度计 其工作原理是利用温度变化时密闭系统中所充液体的体积变 化 测 温 。 所 充 液 体 有 ： 水 银 ( Hg)、 二 甲 苯 ( C8H10)、 甲 醇 (CH3OH)等。测温范围为－40～550℃
测试技术基础
➢ 热力学温标：又称开氏温标（K）或绝对温标，它规定分
子运动停止时的温度为绝对零度。它建于热力学基础，体现 出温度仅与热量有关而与测温物质的任何物理性质无关的理 想温标，已作为国际统一的基本温标。
卡诺定理：
T2 Q2
T1
Q1
• 温标的确定：开尔文温度规定水在标准大气压下的三相点温度 为273.16K；三相点到沸点之间分为100等份，每等份记为1K； 将三相点以下273.16K定为绝对零度，记为0 K，符号：T 。
的方法称作国际温标。 ITS一90基本内容为：
重申国际实用温标单位仍为K；
国际摄氏温度和国际实用温度关系为：
t90 T90 273.15
把整个温标分成4个温区，其相应的标准仪器，如下：
①0.65—5.0K，用3He和4He蒸汽温度计； ②3.0—24.5561K，用3He和4He定容气体温度计； ③13.803K—961.78℃，用铂电阻温度计； ④961.78℃以上，用光学或光电高温计；
第五章 温度测量
测试技术基础
注意：
1)零点漂移：玻璃的热胀冷缩也会引起零点位置 的移动，因此使用玻璃管液体温度计时，应定
期校验零点位置。
2)露出液柱的校正：使用时必须严格掌握温度计 的插入深度，因为温度刻度是在温度计液柱全
部浸入介质中标定的，而使用时液柱可按下式
求其修正值
t nK (t t0 )
特点：温度计要与被测物体有良好地热接触，使两 者达到热平衡。
热电偶式、热电阻式与膨胀式温度计
第五章 温度测量
测试技术基础
（2）非接触法
利用物体的热辐射能随温 度变化的原理测定物体温 度，这种测温方式称为非 接触法。
特点：不与被测物体接触， 也不改变被测物体的温度 分布，热惯性小。
全辐射高温计、单色高温 计与比色高温计。
