热工保护与顺序控制

热控题2一、填空题：1、热工主保护退出时一般应在（ 8 ）小时内恢复。

若不能完成，应制定措施，经总工批准，允许延长工期，但最多不能超过24小时。

2、热工“三误”是指热工系统中保护、测量、自动、控制回路中作业时的（误碰、误接线、误整定）3、（顺序）控制是根据生产过程的要求，按照一定的工艺流程，对开关量进行逻辑运算的控制。

4、精度为0.5级的温度表，测量范围为50～800℃，该表的允许基本误差是（±3.75）℃5、《二十五项反措实施细则》中要求润滑油压降至（0.03MPa）时停盘车。

6、DCS系统中IO模块指示灯C表示（通讯）。

7、为提高热工系统运行可靠性，重要自动控制信号应采用（三取中）。

8、行程开关主要是用来把(机械位移信号 )转换为电接点信号。

9、摄像机与控制系统之间的视频信号传输介质通常有（同轴电缆、光缆）两种。

10、在热工生产过程中，对调节的最基本要求是(稳定性 )。

11、DCS系统控制信号的电缆必须采用质量合格的屏蔽电缆，且有良好的（单端）接地。

12、配制在线硅酸根表所用试剂或标准硅样品都需要用（无硅水）。

13、在汽轮机超速保护控制中，当汽轮机转速达到额定转速的（103%）时，OPC电磁阀动作，将高中压调节阀全部关闭。

14、对目前在线运行的分散控制系统，绝大多数要求保证数据采集系统信号输入端一点接地，以有效避免信号传输过程中的（共模干扰）信号。

15、分散控制系统通过（控制器），实现控制功能的分散。

16、自动调节系统，又称为（模拟量）控制系统。

17、分散控制系统的主要功能包括4个部分：（控制功能、监视功能、管理功能和通信）功能。

18、数据采集系统的输入信号采用三取二冗余配置的测量系统中，当任一信号超越设定值时应（报警），当任二信号超越设定值时，应报警并发出动作信号。

19、热电阻元件采取双线并绕法的目的是为了（消除电感的影响和提高抗干扰能力）。

20、在热控方面来讲，DEH的含义是(数字式电调)控制系统。

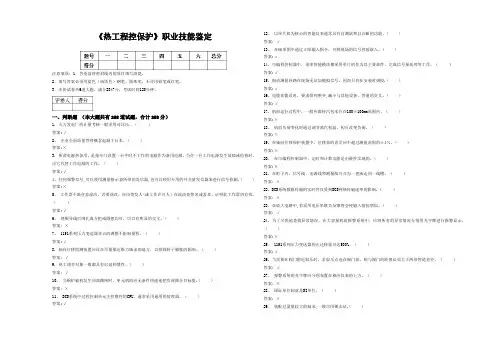

《热工程控保护》职业技能鉴定注意事项：1．答卷前将密封线内的项目填写清楚。

2．填写答案必须用蓝色（或黑色）钢笔、圆珠笔，不许用铅笔或红笔。

3．本份试卷共6道大题，满分2347分，考试时间120分钟。

一、判断题（本大题共有258道试题，合计258分）1. 火力发电厂的计量考核一般采用对比法。

（）答案:√2。

企业全面质量管理概念起源于日本。

( ）答案:×3. 所谓电源热备用，是指专门设置一台平时不工作的电源作为备用电源，当任一台工作电源发生故障或检修时，由它代替工作电源的工作。

（ )答案:√4。

任何报警信号,可以使用测量指示表所带的发信器,也可以使用专用的开关量发信器来进行信号检测。

( ) 答案:×5。

工作票不准任意涂改，若要涂改，应由签发人(或工作许可人）在涂改处签名或盖章，证明此工作票仍有效.（）答案:√6。

理顺导线后绑扎成方把或圆把均可，可以有明显的交叉。

( )答案：×7。

1151系列压力变送器零点的调整不影响量程。

（ )答案:√8. 轴向位移检测装置应设在尽量靠近推力轴承的地方，以排除转子膨胀的影响。

（ )答案：√9. 热工调节对象一般都具有迟延和惯性。

( ）答案：√10。

当锅炉辅机发生局部跳闸时，单元机组应无条件快速地把负荷降至目标值.( ）答案：×11。

DCS系统中过程控制单元主控模件的CPU，通常采用通用的处理器。

（ )答案:√12。

以单片机为核心的智能仪表通常具有自测试和自诊断的功能。

( )答案：√13。

在梯形图中通过立即输入指令，可将现场的信号直接取入。

( )答案:√14. 可编程控制器中，很多智能模块都采用单片机作为其主要部件，完成信号预处理等工作。

（）答案:√15. 振动测量回路在现场无法加模拟信号，因而只有在安装时调校.( )答案:√16. 电缆在敷设时，要求排列整齐,减小与其他设备、管道的交叉。

( )答案:√17. 机组运行过程中，一般应维持汽包水位在100±100mm范围内。

热工顺序控制系统（SCS）更新时间：2012-01-16 14:02:31来源: 工业360核心提示：1.SCS顺序控制系统中包括哪些主要的功能组？答：（1）锅炉风烟系统。

顺序控制各个空预器、引风机、送风机的启停，并开关相应风烟系统的阀门挡板。

（2）锅炉点火及燃烧系统。

顺序控制一次风机和制粉系统的投切。

（3）机组的汽水系统。

在锅炉启动时，控制水偱环和给水管路切换，控制主汽管道和疏水管道阀门的启闭和切换。

切能组包括：汽机疏水功能组、锅炉疏水功能组、循环水功能组、凝结水功能组等。

（4）汽轮机启动及凝汽器抽真空。

包括盘车、轴封供汽、轴真空及冲转过程中的所有有关设备阀门的控制。

功能组包括：汽轮机油回路功能组、汽轮机盘车功能组、凝汽器真空功能组、凝汽器清洗功能组等。

（5）汽轮机抽汽回热系统。

包括除氧器、低压加热器、高压加热器、疏水泵的自动投切以及加热器旁路门的自动开启和关闭。

功能组包括：高压抽汽功能组、低压抽汽功能组，高低压加热器旁路功能组。

（6）发电机冷却系统。

包括发电机定子水系统、氢气冷系统等。

（7）给水泵系统。

包括电动给水泵功能子组，给水系统阀门的投切等。

（8）辅助蒸汽系统。

（9）输煤系统。

（10）吹灰系统。

（11）定期排污。

（12）凝汽器胶球清洗。

2、功能组接受哪些控制指令？答：单元机组的各辅助系统和设备应按系统运行特点划分成若干个功能组。

功能组的控制切换应能从单元机组的自动启动/停止系统得到操作指令，也应能适应运行人员在CRT和键盘上进行人工干预，给出相应的指令，实现组相应的控制。

3、功能组一般有哪些输入信号？答：（1）CRT/键盘操作包括自动方式键、功能组启动键、功能组停止键、超驰（跳步）键、暂停或中断键、功能释放键。

（2）自动联锁启动信号。

（3）自动联锁停止信号。

（4）功能组已运行回报信号。

（5）功能组已停止回报信号。

4、功能组一般有哪些输出信号？答：（1）功能组启动命令。

（2）功能组已启动，状态指示灯为红色信号。

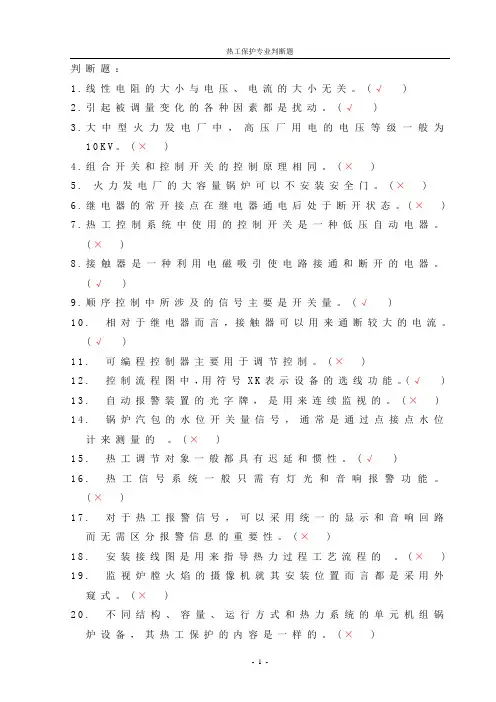

判断题：1.线性电阻的大小与电压、电流的大小无关。

(√)2.引起被调量变化的各种因素都是扰动。

(√)3.大中型火力发电厂中，高压厂用电的电压等级一般为10K V。

(×)4.组合开关和控制开关的控制原理相同。

(×)5.火力发电厂的大容量锅炉可以不安装安全门。

(×)6.继电器的常开接点在继电器通电后处于断开状态。

(×)7.热工控制系统中使用的控制开关是一种低压自动电器。

(×)8.接触器是一种利用电磁吸引使电路接通和断开的电器。

(√)9.顺序控制中所涉及的信号主要是开关量。

(√)10.相对于继电器而言，接触器可以用来通断较大的电流。

(√)11.可编程控制器主要用于调节控制。

(×)12.控制流程图中，用符号X K表示设备的选线功能。

(√)13.自动报警装置的光字牌，是用来连续监视的。

(×)14.锅炉汽包的水位开关量信号，通常是通过点接点水位计来测量的。

(×)15.热工调节对象一般都具有迟延和惯性。

(√)16.热工信号系统一般只需有灯光和音响报警功能。

(×)17.对于热工报警信号，可以采用统一的显示和音响回路而无需区分报警信息的重要性。

(×)18.安装接线图是用来指导热力过程工艺流程的。

(×)19.监视炉膛火焰的摄像机就其安装位置而言都是采用外窥式。

(×)20.不同结构、容量、运行方式和热力系统的单元机组锅炉设备，其热工保护的内容是一样的。

(×)21.连锁控制属于热工保护的一部分。

(√)22.积分调节作用能消除系统静态偏差。

(√)23.机组跳闸信号是指在热机保护已动作的情况下发出的信号。

(√)24.热电偶冷端补偿的目的是为了消除热电偶冷端不为0℃的影响。

(×)25.高压主汽门控制不参与汽轮机转速控制。

(×)26.国际单位制就是S I单位。

(×)27.接触器通过其辅助接点可通断较大功率的设备。

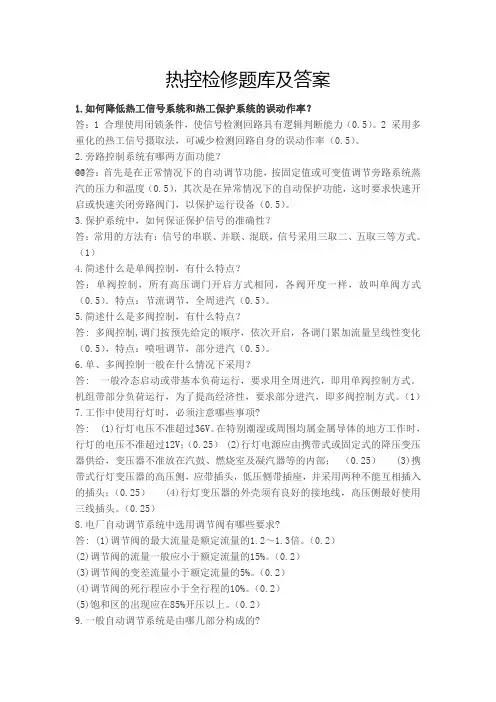

热控检修题库及答案1.如何降低热工信号系统和热工保护系统的误动作率？答：1 合理使用闭锁条件，使信号检测回路具有逻辑判断能力（0.5）。

2 采用多重化的热工信号摄取法，可减少检测回路自身的误动作率（0.5）。

2.旁路控制系统有哪两方面功能？@@答：首先是在正常情况下的自动调节功能，按固定值或可变值调节旁路系统蒸汽的压力和温度（0.5），其次是在异常情况下的自动保护功能，这时要求快速开启或快速关闭旁路阀门，以保护运行设备（0.5）。

3.保护系统中，如何保证保护信号的准确性？答：常用的方法有：信号的串联、并联、混联，信号采用三取二、五取三等方式。

（1）4.简述什么是单阀控制，有什么特点？答：单阀控制，所有高压调门开启方式相同，各阀开度一样，故叫单阀方式（0.5）．特点：节流调节，全周进汽（0.5）。

5.简述什么是多阀控制，有什么特点？答: 多阀控制,调门按预先给定的顺序，依次开启，各调门累加流量呈线性变化（0.5），特点：喷咀调节，部分进汽（0.5）。

6.单、多阀控制一般在什么情况下采用？答: 一般冷态启动或带基本负荷运行，要求用全周进汽，即用单阀控制方式。

机组带部分负荷运行，为了提高经济性，要求部分进汽，即多阀控制方式。

（1）7.工作中使用行灯时，必须注意哪些事项?答: (1)行灯电压不准超过36V。

在特别潮湿或周围均属金属导体的地方工作时，行灯的电压不准超过12V；（0.25） (2)行灯电源应由携带式或固定式的降压变压器供给，变压器不准放在汽鼓、燃烧室及凝汽器等的内部；（0.25） (3)携带式行灯变压器的高压侧，应带插头，低压侧带插座，并采用两种不能互相插入的插头；（0.25） (4)行灯变压器的外壳须有良好的接地线，高压侧最好使用三线插头。

（0.25）8.电厂自动调节系统中选用调节阀有哪些要求?答: (1)调节阀的最大流量是额定流量的1.2～1.3倍。

（0.2）(2)调节阀的流量一般应小于额定流量的15%。

2024年热工技术监督实施细则1目的规范热工技术监督管理行为，理顺热工技术监督工作关系，确保发电设备安全、经济运行。

2适用范围本细则适用于芜湖发电有限责任公司热工技术监督管理。

3规定和程序3.1总则3.1.1热工技术监督工作遵循的原则3.1.1.1热工技术监督工作应认真贯彻“安全第一，预防为主”的方针，并实行技术责任制。

要从设计审查、设备选型、安装、调试、试生产到运行、停用、检修和技术改造的全过程实施技术监督。

3.1.1.2热工技术监督工作以质量为中心，以标准为依据，以计量为手段，建立质量、标准、计量三位一体的技术监督体系。

3.1.1.3热工技术监督工作要依靠技术进步，采用和推广成熟、行之有效的新技术、新方法，不断提高技术监督的专业水平。

3.1.1.4热工技术监督的主要任务是通过对热工仪表及控制装置进行正确的系统设计、设备选型、安装调试、维护、检修、检定、调整、技术改造和技术管理等工作，保证热控设备完好与正确可靠工作。

3.2监督的范围和内容3.2.1监督范围3.2.1.1热工参数检测、显示、记录系统；3.2.1.2模拟量控制系统；3.2.1.3保护联锁及工艺信号系统；3.2.1.4顺序控制系统；3.2.1.5锅炉炉膛安全监控系统；3.2.1.6汽轮机控制系统；3.2.1.7电气控制系统；3.2.1.8电厂辅助控制系统(如脱硫、除灰、化水、输煤等)；3.2.1.9计量标准器具和装置。

3.2.2监督内容3.2.2.1检测元件(温度、压力、流量、转速、振动、物位、火焰等物理量的一次传感器)；3.2.2.2脉冲管(一次阀门后的管路及阀门等)；3.2.2.3二次线路(补偿导线、补偿盒、热工仪表及控制装置的电缆、电缆槽架、支架、二次接线盒及端子排等)；3.2.2.4二次仪表(指示、记录仪表、累计仪表、数据采集装置、操作开关或按钮等)；3.2.2.5保护联锁及工艺信号设备(保护或联锁设备、信号灯及音响装置等)；3.2.2.6控制系统电源、仪表气源，控制系统接地的监测；3.2.2.7控制系统驱动装置(电磁阀、气动、电动、液压执行机构等)；3.____分散控制系统硬件(控制器、I/O、通讯、电源模件、SOE、操作员站、打印机等)；3.____分散控制系统系统软件(操作系统、支撑软件、应用软件)；3.2.2.10计量标准器具及装置。

火电厂热工保护系统简析一、前言热工保护系统作为火力发电厂热力生产过程中十分重要的组成部分，它最基本的任务就是在发电设备正常启停和运行过程中，当相关参数超过预期规定值时能够及时采取紧急措施，自动停止相关设备的运行，制止危险工况的发展，为设备安全提供根本保障。

火力发电厂热工保护系统主要包括锅炉锅炉炉膛安全保护FSSS、主蒸汽（再热蒸汽）压力和温度高保护、汽包水位高低保护、汽机紧急跳闸系统ETS、汽机防进水保护、辅机故障保护等。

二、热工保护系统结构热工保护系统由以下部分构成：1、保护测量元件：主要包括压力（差压）开关、温度开关、液位开关、行程开关等。

2、就地驱动装置：主要包括电动（气动）阀门及挡板、油枪、电动机等。

3、控制电源4、控制装置：主要由分散控制系统DCS或可编程控制器PLC或现场总线控制系统FCS等实现。

设备主要包括机柜、卡件、控制元器件等。

5、电缆线路、取样管路、气源管路等。

三、热工保护系统故障原因分析火电厂热控系统运行受多方面因素影响，电气元件故障、电缆接线故障、系统故障是常见的影响因素，此外，还有设计安装故障与人为故障等。

火电厂热控系统运行必须及时排除以上故障，这就有必要分析这些故障的发生原因。

1、控制装置故障分析控制装置主要包括分散控制系统DCS、可编程控制器PLC以及现场总线控制系统FCS等，是一项综合性较强的系统，其主要包括计算机技术、网络技术、过程控制技术、LED显示技术等。

可以实现热工保护、数据采集与记录、模拟量控制、顺序控制等功能。

随着计算机技术的快速发展，控制装置的可靠性也有明显提高。

但由于计算机或元件质量造成的系统故障也时有发生。

诱发其故障的原因主要包括操作站问题、主DPU死机、辅助DPU切换失败、服务器死机、控制卡件故障以及外部环境不能满足控制系统要求等因素，是影响机组安全运行的重大隐患之一。

2、就地控制设备故障分析就地控制设备包括检测仪表、行程开关等就地保护测量元件及阀门挡板、电动机等就地驱动装置，因就地控制设备故障引起的事故很多，主要是指元件信号失真，设备拒绝动作或误动作。

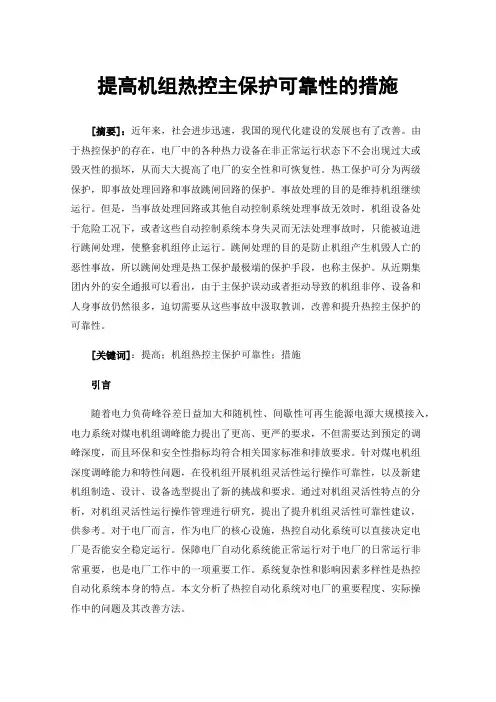

提高机组热控主保护可靠性的措施[摘要]：近年来，社会进步迅速，我国的现代化建设的发展也有了改善。

由于热控保护的存在，电厂中的各种热力设备在非正常运行状态下不会出现过大或毁灭性的损坏，从而大大提高了电厂的安全性和可恢复性。

热工保护可分为两级保护，即事故处理回路和事故跳闸回路的保护。

事故处理的目的是维持机组继续运行。

但是，当事故处理回路或其他自动控制系统处理事故无效时，机组设备处于危险工况下，或者这些自动控制系统本身失灵而无法处理事故时，只能被迫进行跳闸处理，使整套机组停止运行。

跳闸处理的目的是防止机组产生机毁人亡的恶性事故，所以跳闸处理是热工保护最极端的保护手段，也称主保护。

从近期集团内外的安全通报可以看出，由于主保护误动或者拒动导致的机组非停、设备和人身事故仍然很多，迫切需要从这些事故中汲取教训，改善和提升热控主保护的可靠性。

[关键词]：提高；机组热控主保护可靠性；措施引言随着电力负荷峰谷差日益加大和随机性、间歇性可再生能源电源大规模接入，电力系统对煤电机组调峰能力提出了更高、更严的要求，不但需要达到预定的调峰深度，而且环保和安全性指标均符合相关国家标准和排放要求。

针对煤电机组深度调峰能力和特性问题，在役机组开展机组灵活性运行操作可靠性，以及新建机组制造、设计、设备选型提出了新的挑战和要求。

通过对机组灵活性特点的分析，对机组灵活性运行操作管理进行研究，提出了提升机组灵活性可靠性建议，供参考。

对于电厂而言，作为电厂的核心设施，热控自动化系统可以直接决定电厂是否能安全稳定运行。

保障电厂自动化系统能正常运行对于电厂的日常运行非常重要，也是电厂工作中的一项重要工作。

系统复杂性和影响因素多样性是热控自动化系统本身的特点。

本文分析了热控自动化系统对电厂的重要程度、实际操作中的问题及其改善方法。

1机组灵活性运行操作管理原则机组灵活性运行操作管理工作应遵循安全性、整体性原则。

1.1安全性机组灵活性运行操作要科学、合理，遵循国家、电力行业相关规程、规定、试验方法，提出运行操作技术方案，确保机组设备安全可靠运行。

声明：亲们，鉴于有些撸友的课本至今还是空白，特把容嬷嬷课的重点圈出，仅供参考，真诚帮人，高手勿喷。

热工过程控制自动控制技术第一章自动控制原理基础一、自动控制系统的组成自动控制装置（变送器、控制器、执行器）、生产设备（被控对象）二、自动控制系统的基本控制方式开环控制是指控制装置与被控对象之间只有顺向作用而没有反向联系的控制过程闭环控制是指控制装置与被控对象之间既有顺向作用，又有反向联系的控制过程复合控制就是开环控制和闭环控制相结合的一种控制方式三、自动控制系统的品质指标稳定性（衰减率=0.75~0.98，即振荡2~3次）、准确性（静态偏差y越小越好）、快速性控制系统在阶跃信号作用下过渡过程的基本形式（稳定的控制系统（非周期过渡过程、衰减振荡的过程）、不稳定的控制系统（等幅震荡过程、渐扩振荡过程））四、数学模型数学模型是描述系统输入、输出变量以及内部各物理量（或变量）之间关系的数学表达式建立控制系统数学模型的目的是为了用一定的数学方法对系统的性能进行定性分析和定量计算，乃至综合与校正系统五、环节的基本联接方式环节的串联：串联后总的传递等于各串联环节传递函数的乘积环节的并联：并联环节的总传递函数为各并联环节传递函数的代数和六、控制系统的稳定性分析稳定性是指系统受到扰动作用后偏离原来的平衡状态，在扰动作用消失后，经过一段过渡过程是将能否回复到原来的平衡状态或足够准确地回到原来平衡状态的性能。

稳定性取决于系统本身固有的特征，而与扰动信号无关。

第二章自动控制系统综述一、自平衡能力对象受到干扰作用后，平衡状态被破坏，无需外加任何控制作用，依靠对象本身自动平衡的倾向，逐渐地达到新的平衡状态的性质，称为对象的自平衡能力。

对象自平衡的实质是对象输出量变化对输入量发生影响的结果，或者说，对象内部存在着负反馈。

二、控制器的控制规律比例控制（P）是及时、快速的；比例积分控制（PI）是缓慢的、逐渐的；比例微分控制（PD）；比例微分积分控制（PID）三、串级控制系统在结构上形成了两个闭环，一个闭环在里面，称为内回路或者副回路，在控制过程中起着“粗调”的作用；一个闭环在外面，称为外回路或者主回路，用来完成“细调”任务。

热控第三章考试题一、填空1．评定仪表品质好坏的技术指标是＿、＿、＿。

答：仪表的精确度、灵敏度和稳定性等。

2．测量误差的表示方法有＿、＿。

答：绝对误差表示法和相对误差表示法。

3．测量方法根据仪表是否与被测对象接触可分为＿、＿两种。

答：接触测量法和非接触测量法。

4．热工测量仪表，按其各部分结构的功能和作用可以看成有＿、＿、＿三个部分组成。

答：①感受部件②传输变换部件③显示部件5．如果测量仪表的感受部件或变送器与显示部件相距较远，并各自成为一完整的部分，则习惯上称呼感受仪表为＿，显示仪表为＿。

答：一次仪表，二次仪表。

6．电动单元组合仪表以直流信号传输反应迅速，适合于＿的传输和＿控制。

答：远距离，集中。

7．控制室仪表的使用环境温度应在＿，现场安装仪表使用环境温度应在＿。

答：控制室仪表的使用环境温度应在0-45℃，现场安装仪表使用环境温度应在-10-60℃。

8．仪表的精确等级就是仪表的＿去掉百分号。

答:精确度。

9．品质指标是衡量测量仪表＿好坏的标准。

答：质量。

10．按照测量结果得到的程序，测量分为＿、＿、＿三种。

答：直接测量、间接测量和组合测量。

11．疏忽误差是由于测量工作中测量人员的＿和＿而造成的测量误差。

答：操作错误，疏忽大意。

12．偶然误差是由于在测量过程中的一些＿的影响而引起的，而这些因素的出现没有一定的规律，其＿的大小和性质也不固定。

答：偶然因素，误差数值。

13．测量误差按其产生的原因和本身最基本的性质和特点不同，可分为＿、＿、＿三类。

答：系统误差、疏忽误差和偶然误差。

14．热力学的温度单位名称及热力学温度和摄氏温度之间的关系是＿。

答： t=T-273.16 15．系统误差是由于仪表＿或测量时＿等原因所引起的测量误差。

答：仪表使用不当、外界客观条件变化16．误差的绝对值是＿。

答：误差的绝对值就是绝对误差。

17．标准孔板的取压方式有＿、＿。

答：角接取压、法兰取压。

18. 各种测温仪表都是利用测温物质的＿随＿的原理实现测温的。

1.>电功率表示电能对时间的变化速率，所以电功率不可能为负值。

( )答案：×2.>线性电阻的大小与电压、电流的大小无关。

( )答案：√3.>因为储能元件的存在，就某一瞬间来说，回路中一些元件吸收的总电能可能不等于其他元件发出的总电能。

( )答案：×4.>引起被调量变化的各种因素都是扰动。

( )答案：√5.>电压互感器的原理与变压器不尽相同，电压互感器的二次侧电压恒为100V。

( )答案：×6.>与CMOS电路相比，TTL电路的能耗较大。

( )答案：√7.>对压敏电阻而言，所加的电压越高，电阻值就越大。

( )答案：×8.>只要满足振幅平衡和相位平衡两个条件，正弦波振荡器就能产生持续振荡。

( )答案：√9.>在整流电路中，滤波电路的作用是滤去整流输出电压中的直流成分。

( )答案：×10.>直流放大器中若静态工作点设在截止区，则该放大器将无任何放大信号输出。

( )答案：×11.>三极管工作在饱和区时，两个PN结的偏量是：发射结加正向电压，集电极加正向电压。

( )答案：√12.>在正弦交流变量中，幅值与有效值之比约为1∶0.707。

( )答案：√13.>组合开关和控制开关的控制原理相同。

( )答案：×14.>火力发电厂的大容量锅炉可以不装设安全门保护装置。

( )答案：×15.>继电器的常开触点在继电器线圈通电后处于断开的触点。

( )答案：×16.>热继电器是利用测量元件加热到一定温度而动作的继电器。

( ) 答案：√17.>手动电器与自动电器分别用于控制不同的热工控制对象。

( ) 答案：×18.>热工控制系统中使用的控制开关是一种低压自动电器。

( )答案：×19.>接触器是一种利用电磁吸引使电路接通和断开的电器。

1 自动化水平automatic level是指对一个电厂生产过程实现自动控制所达到的程度。

其中包括参数检测、数据处理、自动控制、顺序控制、报警和联锁保护及其系统设计的完善程度，最终体现在值班员的数量和所能完成的功能上。

火力发电厂的自动化水平是主辅机制造质量及可控性；仪表及控制设备质量；自动化系统设计的完善程度；施工安装质量；电厂运行维护水平及人员素质的综合体现。

2 热工自动化设计design ofthermal power plant automation根据所设计对象的条件和要求，配置一套具有对参数检测(monitor)、报警(alarm)、控制(control) (模拟量控制、顺序控制或开一关控制)和联锁保护(protection)功能在内的自动化系统。

即对锅炉、汽轮发电机组及其热力系统、燃烧及煤粉制备系统，除灰、除渣、脱硫、供水、补给水处理、燃油供油系统和环境保护所需的仪表和控制设备作统一的系统设计和安装布置设计。

2．1 控制方式control mode指值班员监视和控制机组或其他热力设备的运行所采取的形式，主要内容是决定控制盘(台)的位置和所能完成的监控任务。

一般分为就地控制和集中控制两类。

2．2 就地控制local control控制盘(台)布置在主辅设备(如锅炉、汽轮机)或辅助系统(如除氧给水系统、热力网系统)附近，或置于辅助车间(如补给水处理车间、供油泵房)内，值班员通过控制盘上设备，分别对被控对象的运行进行就地监视和控制。

2．3 集中控制centralized control将在生产上有紧密联系的设备和相关系统的控制盘(台)集中布置在控制室内，值班员对配套运行的机组进行整体的监视和控制。

2．4 机炉集中控制boiler—turbine centralized control将锅炉、汽轮机的控制盘(台)集中布置在控制室内。

主要适用于主蒸汽系统为母管制的机组。

2．5 单元集中控制unit centralized control将单元机组(锅炉、汽轮机及发电机)的控制盘(台)(BTG盘)集中布置在控制室内，值班员把单元机组作为一个整体进行监视和控制。
