一、实验目的1. 理解单片机定时器的工作原理和功能。

2. 掌握单片机定时器的编程方法，包括初始化、设置定时时间、启动定时器等。

3. 学会使用定时器实现定时功能，并通过实验验证其效果。

二、实验器材1. 单片机实验板2. 连接线3. 51单片机4. 计时器5. 示波器6. 电脑7. Keil软件三、实验原理定时器是单片机的一种重要外设，用于实现定时功能。

51单片机内部有两个定时器，分别为定时器0和定时器1。

定时器的工作原理是通过定时器计数器对机器周期进行计数，当计数器达到设定值时，定时器溢出，并产生中断请求。

定时器0和定时器1都具有四种工作模式，分别为：1. 模式0：13位定时器/计数器2. 模式1：16位定时器/计数器3. 模式2：8位自动重装模式4. 模式3：两个8位计数器本实验采用定时器0工作在模式1，实现50ms的定时功能。

四、实验步骤1. 将单片机实验板连接到电脑，并启动Keil软件。

2. 创建一个新的项目，并添加51单片机头文件（reg51.h）。

3. 编写定时器初始化函数，设置定时器0工作在模式1，并设置定时时间为50ms。

4. 编写定时器中断服务函数，用于处理定时器溢出事件。

5. 编写主函数，设置定时器中断，并启动定时器。

6. 编译并下载程序到单片机实验板。

7. 使用示波器观察定时器0的溢出信号。

五、实验代码```c#include <reg51.h>#define TIMER0_MODE1 0x01// 定时器0初始化函数void Timer0_Init() {TMOD &= 0xF0; // 清除定时器0模式位TMOD |= TIMER0_MODE1; // 设置定时器0工作在模式1TH0 = 0xFC; // 设置定时器0高8位初值TL0 = 0x18; // 设置定时器0低8位初值ET0 = 1; // 开启定时器0中断EA = 1; // 开启总中断TR0 = 1; // 启动定时器0}// 定时器0中断服务函数void Timer0_ISR() interrupt 1 {TH0 = 0xFC; // 重新加载定时器0高8位初值TL0 = 0x18; // 重新加载定时器0低8位初值// ... (其他处理)}void main() {Timer0_Init(); // 初始化定时器0while(1) {// ... (其他处理)}}```六、实验结果与分析1. 编译并下载程序到单片机实验板，使用示波器观察定时器0的溢出信号，可以看到定时器0每隔50ms产生一个溢出信号。

实验三定时与中断实验一、实验目的1．通过实验掌握51单片机的定时/计数器的应用。

2．掌握51单片机的中断原理及应用。

3. 进一步学习系统应用程序的设计和调试方法二、实验设备PC机一台、实验教学板一块。

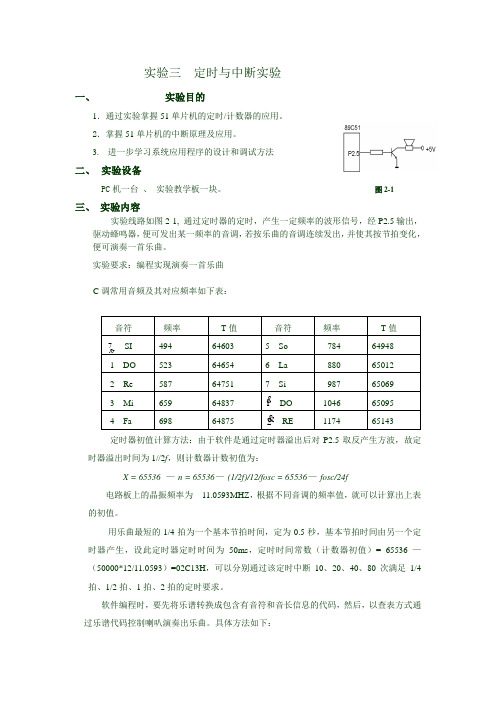

图2-1三、实验内容实验线路如图2-1, 通过定时器的定时，产生一定频率的波形信号，经P2.5输出，驱动蜂鸣器，便可发出某一频率的音调，若按乐曲的音调连续发出，并使其按节拍变化，便可演奏一首乐曲。

实验要求：编程实现演奏一首乐曲C调常用音频及其对应频率如下表：定时器初值计算方法：由于软件是通过定时器溢出后对P2.5取反产生方波，故定时器溢出时间为1//2f，则计数器计数初值为：X = 65536 —n = 65536—(1/2f)/12/fosc = 65536—fosc/24f电路板上的晶振频率为11.0593MHZ，根据不同音调的频率值，就可以计算出上表的初值。

用乐曲最短的1/4拍为一个基本节拍时间，定为0.5秒，基本节拍时间由另一个定时器产生，设此定时器定时时间为50ms，定时时间常数（计数器初值）= 65536 —（50000*12/11.0593）=02C13H，可以分别通过该定时中断10、20、40、80次满足1/4拍、1/2拍、1拍、2拍的定时要求。

软件编程时，要先将乐谱转换成包含有音符和音长信息的代码，然后，以查表方式通过乐谱代码控制喇叭演奏出乐曲。

具体方法如下：（1）乐谱代码用字节结构，字节高4位代表音符，从SI到RE分别用0到9表示；字节低4位代表该音符的节拍，用1、2、3、、、8分别表示1/4拍、1/2拍、1拍、、、4拍，按照这样的规则，将整段音乐变换成相应的代码数据表，最后一个字节内容为00H，代表数据表的结束。

（2）在程序执行时按顺序查表，从字节数据中取出音符代码和节拍代码，查频率表得该音符对应频率的定时初值，再根据节拍代码控制音长，启动两个定时器后，即可发出要求的音，这样就控制演奏出完整的乐曲。

竭诚为您提供优质文档/双击可除c51定时中断实验报告篇一：51单片机定时器实验报告51单片机定时器实验实验内容：实验内容：（1）编写程序使定时器0或者定时器1工作在方式1，定时50ms触发蜂鸣器。

c语言程序#include#defineuintunsignedint#defineucahrunsignedcharsbitFm=p0^0;voidmain(){TmoD=0x01;Th0=(65535-50000)/256;Th0=(65535-50000)%256;eA=1;//开总中断eT0=1;//开定时器0中断TR0=1;while(1);}voidT0_time()interrupt1{}汇编程序oRg0000hJAmpmAInoRg000bhTh0=(65535-50000)/256;Th0=( 65535-50000)%256;Fm=~Fm;LJmpInT0_InToRg0100hmIAn:seTbeAseTbeT0AJmp$InT0_InT:moVR2,#0FAhmoVR3,#0c8hDJnZR3,$DJnZR2,InT0_InTReTI（2）编写程序使定时器0或者定时器1工作在方式1，定时500ms使两位数码管从00、01、02……98、99每间隔500ms加1显示。

#include#defineuintunsignedint#defineucahrunsignedcharuintnum,num1;sbitFm=p0^7;intshi,ge,a;voiddelay(uint);voidshumaguan();unsignedcharcodetable[]={0xc0,0xf9,0xa4,0xb0,0x99,0 x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e};//共阳极数码管0-F编码表voidmain(){TmoD=0x01;Th0=(65535-50000)/256;Th0=(65535-50000)%256;eA=1;//开总中断eT0=1;//开定时器0中断TR0=1;while(1)}voidT0_time()interrupt1{}voidshumaguan(){p3=0x01;p2=table[shi];delay(5);p3=0x02;p2=table[ge];delay(5);Th0=(65535-50000)/256;Th0=(65535-50000)%25 6;num1++;if(num1==10){}num1=0;num++;shi=num/10;ge=n um%10;if(num==100){num=0;}{}shumaguan();voidzuoyi(){}voiddelay(uintx){}（3）编写程序使定时器0或者定时器1工作在方式2，自动重装载模式，定时500ms使两位数码管从00、01、02……98、99每间隔500ms加1显示。

1．闪烁灯1．实验任务如图4.1.1所示：在P1.0端口上接一个发光二极管L1，使L1在不停地一亮一灭，一亮一灭的时间间隔为0.2秒。

2．电路原理图图4.1.13．系统板上硬件连线把“单片机系统”区域中的P1.0端口用导线连接到“八路发光二极管指示模块”区域中的L1端口上。

4．程序设计内容（1）．延时程序的设计方法作为单片机的指令的执行的时间是很短，数量大微秒级，因此，我们要求的闪烁时间间隔为0.2秒，相对于微秒来说，相差太大，所以我们在执行某一指令时，插入延时程序，来达到我们的要求，但这样的延时程序是如何设计呢？下面具体介绍其原理：如图4.1.1所示的石英晶体为12MHz，因此，1个机器周期为1微秒机器周期微秒MOV R6,#20 2个 2D1: MOV R7,#248 2个 2 2＋2×248＝498 20× DJNZ R7,$ 2个2×248 (498DJNZ R6,D1 2个2×20＝4010002因此，上面的延时程序时间为10.002ms。

由以上可知，当R6＝10、R7＝248时，延时5ms，R6＝20、R7＝248时，延时10ms,以此为基本的计时单位。

如本实验要求0.2秒＝200ms，10ms×R5＝200ms，则R5＝20，延时子程序如下：DELAY: MOV R5,#20D1: MOV R6,#20D2: MOV R7,#248DJNZ R7,$DJNZ R6,D2DJNZ R5,D1RET（2）．输出控制如图1所示，当P1.0端口输出高电平，即P1.0＝1时，根据发光二极管的单向导电性可知，这时发光二极管L1熄灭；当P1.0端口输出低电平，即P1.0＝0时，发光二极管L1亮；我们可以使用SETB P1.0指令使P1.0端口输出高电平，使用CLR P1.0指令使P1.0端口输出低电平。

5．程序框图如图4.1.2所示图4.1.26．汇编源程序ORG 0START: CLR P1.0LCALL DELAYSETB P1.0LCALL DELAYLJMP STARTDELAY: MOV R5,#20 ;延时子程序，延时0.2秒D1: MOV R6,#20D2: MOV R7,#248DJNZ R7,$DJNZ R6,D2DJNZ R5,D1RETEND7． C语言源程序#include <AT89X51.H>sbit L1=P1^0;void delay02s(void) //延时0.2秒子程序{unsigned char i,j,k;for(i=20;i>0;i--)for(j=20;j>0;j--)for(k=248;k>0;k--);}void main(void) {while(1){L1=0;delay02s();L1=1;delay02s();}2．模拟开关灯1．实验任务如图4.2.1所示，监视开关K1（接在P3.0端口上），用发光二极管L1（接在单片机P1.0端口上）显示开关状态，如果开关合上，L1亮，开关打开，L1熄灭。

单片机中断实验总结单片机中断是单片机系统中一项重要的功能和特性。

通过中断，可以实现对外部事件的实时响应和处理，从而提高系统的实时性和可靠性。

在实验中，我对单片机中断进行了学习和实践，以下是我的实验总结。

在实验中，我首先了解了中断的基本概念和原理。

中断是指在程序执行过程中，由外部事件、硬件设备或软件请求而打断正常执行流程，转去执行与该事件或请求相关的子程序。

中断可以分为外部中断和内部中断。

外部中断是通过硬件引脚与外部设备进行连接并触发的，而内部中断则是由软件内部生成的。

中断的实现需要借助中断控制器，例如常用的单片机8051就内置了中断控制器。

实验中，我使用keil C编译器和STC89C52单片机开发板进行了中断的实现。

编写了一个简单的程序，当外部中断0引脚检测到高电平时，触发外部中断，执行相应的中断服务程序。

在编写程序时，首先定义了中断服务程序的函数原型，然后通过中断向量表将中断服务程序与相应的中断号关联起来。

在主程序中，使用IE寄存器和相应的位操作函数开启了外部中断。

在实验过程中，我遇到了一些问题，并进行了解决。

首先，我发现外部中断引脚的电平触发方式对中断的触发有影响。

通过查阅资料，我了解到外部中断引脚可以选择边沿触发还是电平触发，需要根据实际的需求进行设置。

其次，我发现在中断服务程序中，需要注意中断屏蔽和中断优先级的设置，以免出现中断互相屏蔽的情况。

最后，我发现中断服务程序中的代码需要尽量简洁和高效，以保证中断的响应时间和系统的实时性。

通过实验，我进一步理解了单片机中断的概念和原理，掌握了使用keil C编写中断程序的方法，提高了对单片机系统的认识和理解。

中断在单片机系统中具有重要的作用，可以实现对外部事件的实时响应和处理，从而提高系统的可靠性和实时性。

在今后的学习和实践中，我将进一步深化对中断的理解和应用，并将其应用到更为复杂的系统中。

参考内容：1. 《嵌入式系统原理与开发：使用51单片机和C语言》-程杰2. 《嵌入式系统与单片机原理实验教程》-王刚3. 《单片机原理与应用》-马利民4. STC89C52单片机数据手册5. Keil C51编译器使用手册。

c51定时中断实验报告本文介绍的是C51定时中断实验，利用这个实验可以更好地理解C51的定时器与中断模块，进一步熟悉C语言的使用。

一、实验目的1.掌握C51单片机的定时器模块和中断模块。

2.熟悉定时器与中断的工作原理。

3.掌握利用中断实现定时功能的方法。

4.掌握如何调试程序，发现和解决程序问题。

二、实验装置硬件：STC89C52微控制器、电源、电路板、电路元件等。

软件：Keil C51集成开发环境。

三、实验原理1.定时器模块C51单片机中的定时器模块包含了3种不同的工作方式：工作模式0、模式1和模式2。

这些工作模式拥有不同的计数器范围和计数方式。

在本实验中，将使用工作模式1，因为它适用于大多数定时需求，并且易于编写程序。

工作模式1基本特点如下：（1）Timer1用两个8位计数器（TH1和TL1）组成，当一个计数器溢出时（从FFH计数到00H），计数值自动重装，同时中断请求位TF1被设置。

（2）计数器TH1可以初始值，TL1需要重新初始计数。

（3）Timer1的计数时钟来源可以是外部时钟源或内部时钟源，一般选择内部时钟源。

（4）TH开头的寄存器和TL开头的寄存器合起来组成16位的Timer1计数器，这个计数器的数值大小为TH1-TH1。

（5）x表示H或L。

用C语言对Timer1进行编程，首先需要完成以下配置：TMOD |= 0x10; // 定时器模式选择，使用模式1，TH0和TL0为一组计数器TH1 = (65536 - 50000) / 256; // 定时器初值设置ET1 = 1; // 打开定时器中断其中，TMOD是用来选择定时器工作模式，可以用对应的数值进行配置；TH1和TL1需要根据需要设置计数器初始值，该初值的计算公式为：计数初值 = (65536 - 计数时间/12)。

ET1为定时器1允许中断的位，EA为总中断允许位，TR1为定时器1工作使能位。

2.中断模块中断是一种实时响应外部事件处理的技术手段，当特定的硬件事件发生时，CPU自动调出相应的中断处理程序来响应事件，处理程序完成任务后返回继续程序运行，从而提高了CPU的效率。

一、实验目的1. 理解中断和定时器的基本概念及工作原理。

2. 掌握51单片机中断系统和定时器的配置方法。

3. 学会使用中断和定时器实现特定功能，如延时、计数等。

4. 培养动手实践能力和问题解决能力。

二、实验原理中断是计算机系统中的一种机制，允许CPU在执行程序过程中，暂停当前程序，转去执行另一个具有更高优先级的程序。

51单片机具有5个中断源，包括两个外部中断（INT0、INT1）、两个定时器中断（定时器0、定时器1）和一个串行口中断。

定时器是51单片机内部的一种计数器，可以用于产生定时中断或实现定时功能。

51单片机有两个定时器，即定时器0和定时器1。

定时器可以工作在模式0、模式1、模式2和模式3。

三、实验内容及步骤1. 实验内容一：外部中断实验（1）实验目的：掌握外部中断的使用方法，实现按键控制LED灯的亮灭。

（2）实验步骤：- 使用Keil for 8051编译器创建项目。

- 根据电路原理图连接电路。

- 编写程序，配置外部中断，实现按键控制LED灯的亮灭。

2. 实验内容二：定时器中断实验（1）实验目的：掌握定时器中断的使用方法，实现LED灯闪烁。

（2）实验步骤：- 使用Keil for 8051编译器创建项目。

- 根据电路原理图连接电路。

- 编写程序，配置定时器中断，实现LED灯闪烁。

3. 实验内容三：定时器与外部中断结合实验（1）实验目的：掌握定时器与外部中断结合使用的方法，实现按键控制LED灯闪烁频率。

（2）实验步骤：- 使用Keil for 8051编译器创建项目。

- 根据电路原理图连接电路。

- 编写程序，配置定时器中断和外部中断，实现按键控制LED灯闪烁频率。

四、实验结果与分析1. 外部中断实验：成功实现了按键控制LED灯的亮灭。

当按下按键时，LED灯亮；松开按键时，LED灯灭。

2. 定时器中断实验：成功实现了LED灯闪烁。

LED灯每隔一定时间闪烁一次，闪烁频率可调。

3. 定时器与外部中断结合实验：成功实现了按键控制LED灯闪烁频率。

报告成绩：教师签字：批改日期：评语：学生实验报告课程名称单片机原理及接口技术姓名实验名称定时器/计数器、中断综合实验班级实验目的掌握51系列单片机中断系统及定时器的工作原理及使用技巧学号实验日期实验内容（1）P1 口做输出口，接八只发光二极管，高电平点亮，控制一个. 方向循环点亮8只LED，每个LED点亮时间为50ms；（2）在以上基础上加外部中断内容，由外部中断请求时，8只LED全亮（3）P1 口做输出口，接八只发光二极管，高电平点亮，控制一个方向循环点亮8只LED，每个LED点亮时间改为2s实验地点实验组号实验设备计算机 wave6000程序 lab2000p试验箱同组人1.实验电路及连线本次试验不做要求2.程序流程图本次实验无3.源程序(1 ORG 0000H MOV TL0,#58HLJMP MAIN SETB EAORG 0003H SETB ET0ORG 000BH SETB TR0LJMP SER0 SJMP $ORG 1000H SER0:MOV TH0,#9EHMAIN: MOV A,#01H MOV TL0,#58HLOOP: MOV P1,A RL AMOV TMOD,#01H MOV P1,AMOV TH0,#9EH RETIEND(2ORG 0000H SER0:MOV TH0,#9EHLJMP MAIN MOV TL0,#58HORG 0003H RL ALJMP SER1 MOV P1,AORG 000BH RETILJMP SER0 SER1:PUSH ACCORG 1000H PUSH PSWMAIN: MOV A,#01H MOV A,#0FFH LOOP: MOV P1,A MOV P1,AMOV TMOD,#01H LCALL DELAY MOV TH0,#9EH POP PSWMOV TL0,#58H POP ACCSETB EA RETISETB ET0 DELAY:MOV R7,#0FFH SETB TR0 L1:MOV R6,#0FAH SETB EX0 DJNZ R6,$SETB IT0 DJNZ R7,L1SJMP $ RETEND(3 ORG 0000H SETB EALJMP MAIN SETB ET0ORG 000BH SETB TR0LJMP SER0 SJMP $ORG 1000H SER0:MOV TH0,#9EH MAIN: MOV A,#01H MOV TL0,#58H LOOP: MOV P1,A DJNZ R0,EXIT MOV R0,#28H MOV R0,#28HMOV TMOD,#01H RL AMOV TH0,#9EH MOV P1,AMOV TL0,#58H EXIT:RETIEND4.结果记录及分析（1）结果： P1 口做输出口，接八只发光二极管，高电平点亮，控制一个方向循环点亮8只LED，每个LED点亮时间为50ms；分析：用定时器方式0，使用定时功能，定时器以中断方式工作。

定时器中断实验报告一、实验目的通过定时器中断实验，掌握定时器的基本原理和应用，了解中断的概念和实现，学习如何使用汇编和C语言编写中断服务程序。

二、实验原理1. 定时器的基本原理定时器是一种能够精确控制时间的功能模块，其主要功能是在一定的时间间隔内产生一次中断信号。

定时器一般由计数器和控制逻辑电路组成。

计数器向控制逻辑电路传递计数值，控制逻辑电路对计数器进行控制，当计数值达到设定值时，控制逻辑电路会产生中断信号。

2. 中断的概念和实现中断是指CPU在执行某个程序的过程中，由于某些特定事件的发生，需要立即停止正在执行的程序，转而去执行与特定事件相关的处理程序的过程。

中断信号通常是由外部设备产生的，例如定时器中断、串口中断等，也可以由软件产生。

中断的实现需要安装中断服务程序，中断服务程序是指与中断处理相关的程序段。

中断发生时，CPU会暂停当前的执行，转而执行中断服务程序。

中断服务程序完成处理后，CPU会返回到原来的执行状态。

中断服务程序通常由汇编或C语言编写，需要遵循一定的规则和约定。

三、实验材料1. STC89C52单片机板；2. 电脑、Keil μVision5软件；3. 串口调试助手软件。

四、实验过程1. 硬件连接将STC89C52单片机板上的P3口与LED灯连接，通过拨码开关设定定时器的时钟频率。

2. 编写程序在Keil μVision5软件中编写程序，在程序中设置定时器的时钟频率和中断周期。

在中断服务程序中控制LED灯的闪烁。

3. 烧录程序将编写好的程序烧录到STC89C52单片机板中。

4. 测试启动单片机板，观察LED灯是否按照预定的周期闪烁。

通过串口调试助手软件，可以实时观察定时器中断的触发情况。

五、实验结果经过测试，程序能够正常运行，LED灯按照预定的周期闪烁，定时器中断触发正常，符合预期要求。

六、实验总结通过本次实验，我掌握了定时器的基本原理和应用，了解了中断的概念和实现，学习了如何使用汇编和C语言编写中断服务程序。

51单片机定时器实验内容
51单片机定时器实验的内容可以根据不同的需求和目的进行调整，以下是
一些可能的实验内容：
1. 定时器初始化实验：实验目标是了解如何初始化51单片机的定时器，包括设置定时器的工作模式、计数值、初始值等。

实验中可以编写代码，让定时器在初始化后自动开始计时，并在达到指定时间后产生中断或输出信号。

2. 定时器中断实验：实验目标是了解如何使用51单片机的定时器中断功能，实现定时器在达到指定时间后自动触发中断，并在中断服务程序中执行特定的操作。

实验中可以编写代码，让定时器在达到指定时间后自动进入中断服务程序，并在其中执行特定的操作，如点亮LED灯等。

3. 定时器PWM输出实验：实验目标是了解如何使用51单片机的定时器PWM输出功能，实现定时器输出PWM波形。

实验中可以编写代码，让定时器输出不同占空比的PWM波形，并通过调整占空比来控制LED灯的亮
度等。

4. 定时器与外部事件同步实验：实验目标是了解如何使用51单片机的定时器与外部事件同步，实现定时器在外部事件发生时自动开始计时或停止计时。

实验中可以编写代码，让定时器在外部事件发生时自动开始计时或停止计时，并在达到指定时间后执行特定的操作。

以上是一些常见的51单片机定时器实验内容，通过这些实验可以深入了解51单片机的定时器工作原理和用法，并提高编程技能和硬件控制能力。

实验四中断系统一、实验目的1.掌握单片机中断系统的结构；2.掌握单片机的5个中断源、中断过程及中断源编号；3.掌握C51中断服务函数的编写。

二、实验设备PC机（含Proteus和Keil软件）三、实验原理中断是一个过程，当CPU在处理某件事情时，外部又发生了另一紧急事件，请求CPU 暂停当前的工作而去迅速处理该紧急事件。

处理结束后，再回到原来被中断的地方，继续原来的工作。

引起中断的原因或发出中断请求的来源，称为中断源。

MCS-51单片机有5个中断源，分为2个中断优先级，每个中断源的优先级都可以由软件来设定，可实现两级中断嵌套。

5个中断源分别是：1.外部中断请求源：即外部中断0和1，由外部引脚INT0（P3.2）/INT1（P3.3）引入。

2.内部中断请求源TF0/TF1：定时/计数器T0/T1的溢出中断标志。

3.内部中断请求源TI、RI：串行口发送、接收中断标志。

MCS-51单片机有4个与中断有关的特殊功能寄存器：中断允许寄存器IE、中断优先级寄存器IP、TCON、SCON（TCON、SCON的相关位作中断源的标志位）。

在TCON中有四位是与外部中断有关的。

IT0/IT1：INT0/INT1触发方式控制位，可由软件进和置位和复位，IT0/IT1，INT0/INT1为低电平触发方式，IT0/IT1，INT0/INT1为负跳变触发方式。

IE0/IE1：INT0/INT1中断请求标志位。

当有外部的中断请求时，该就会置1（由硬件来完成），在CPU 响应中断后，由硬件将IE0/IE1清0。

四、实验内容1.编程实现：8个LED一直熄灭，每按一次按键，LED闪烁6次。

2.编程实现：8个LED一直闪烁，每按一次按键，8个LED流水一次。

3.编程实现：按一次单脉冲，8个LED闪烁；再按一次按键，8个LED流水；以此循环往复。

硬件连接：外设单片机引脚8个LED P1按键外部0中断P3.2五、实验结果1.画出单片机与8个LED、按键的连接电路原理图。

第1篇一、实验目的1. 理解中断的概念和作用。

2. 掌握单片机中断系统的基本原理和配置方法。

3. 学会编写中断服务程序，实现外部中断和定时器中断的应用。

4. 通过实验加深对中断系统在实际应用中的理解。

二、实验原理中断是计算机系统中一种重要的机制，它允许CPU在执行程序过程中，响应某些外部或内部事件，从而暂停当前程序的执行，转而处理这些事件。

单片机的中断系统主要包括外部中断和定时器中断两种类型。

三、实验环境1. 单片机：80C512. 开发环境：Keil for 80513. 仿真软件：Proteus4. 实验电路：外部按钮电路、LED灯电路、定时器电路四、实验内容1. 外部中断实验（1）实验目的：学习外部中断的工作原理，掌握外部中断的配置和编程方法。

（2）实验步骤：a. 创建80C51固件项目，并在Keil中编写程序。

b. 配置外部中断源，设置中断优先级。

c. 编写外部中断服务程序，实现LED灯的闪烁。

d. 在Proteus中搭建实验电路，并进行仿真测试。

（3）实验结果：当按下按钮时，LED灯闪烁，松开按钮后LED灯熄灭。

2. 定时器中断实验（1）实验目的：学习定时器中断的工作原理，掌握定时器中断的配置和编程方法。

（2）实验步骤：a. 创建80C51固件项目，并在Keil中编写程序。

b. 配置定时器工作模式，设置定时时间。

c. 编写定时器中断服务程序，实现LED灯的闪烁。

d. 在Proteus中搭建实验电路，并进行仿真测试。

（3）实验结果：定时器中断触发后，LED灯闪烁，达到设定时间后停止闪烁。

五、实验分析1. 外部中断实验分析通过外部中断实验，我们了解了外部中断的工作原理和配置方法。

在实验中，我们设置了外部中断源，并编写了中断服务程序，实现了LED灯的闪烁。

这表明外部中断可以有效地响应外部事件，并执行相应的操作。

2. 定时器中断实验分析通过定时器中断实验，我们掌握了定时器中断的配置和编程方法。

引言:C51单片机中断是单片机开发中一个非常重要的概念。

通过中断，程序能够在运行过程中及时响应外部事件，提高系统的实时性和可靠性。

本文将进一步探讨C51单片机中断的相关知识，特别是中断优先级、中断嵌套、中断服务函数等方面的内容。

概述:C51单片机中断机制是通过改变程序的执行流程来实现的。

当中断事件发生时，CPU会暂停当前的执行任务，保存现场后转去执行中断服务程序，待中断服务程序执行完毕后，再恢复到之前的执行状态。

C51单片机中断机制通过这样的方式，有效地实现了对外部事件的及时响应。

正文内容:1. 中断优先级1.1 中断优先级的概念中断优先级是指在多个中断事件同时发生时，CPU按照一定的优先级顺序处理这些中断请求。

在C51单片机中，中断优先级是通过中断控制器来实现的。

中断控制器按照预先设定的优先级进行中断请求的响应，优先级越高的中断请求将被优先处理。

1.2 中断优先级的设置在C51单片机中，中断优先级的设置是通过特殊功能寄存器（SFR）来完成的。

通过设置SFR中的相关位，可以对不同的中断请求进行优先级设置。

具体的设置方法可以参考C51单片机的相关手册和数据手册。

2. 中断嵌套2.1 中断嵌套的概念中断嵌套是指在中断服务程序执行过程中，又发生了其他的中断事件，并且这些中断事件的优先级高于当前正在执行的中断服务程序。

在C51单片机中，中断嵌套是通过中断控制器的中断请求线来实现的。

当一个中断事件发生时，如果其优先级高于当前执行的中断服务程序，CPU会立即切换到新的中断服务程序中去执行。

2.2 中断嵌套的处理方法在C51单片机中，中断嵌套的处理是通过中断服务程序的堆栈来实现的。

当发生中断嵌套时，CPU将当前的现场信息保存到堆栈中，然后切换到新的中断服务程序中执行。

当新的中断服务程序执行完毕后，CPU会从堆栈中恢复之前的现场信息，并回到原来的中断服务程序继续执行。

3. 中断服务函数3.1 中断服务函数的概念中断服务函数是指用来处理中断事件的函数。

定时器中断程序设计实验定时器中断程序设计实验1. 实验目的本实验旨在通过设计一个定时器中断程序，实现定时触发某个操作的功能。

通过此实验，可以熟悉定时器中断的使用方法，了解中断程序设计的基本原理。

2. 实验原理定时器中断是一种常用的硬件中断方式，可以根据设定的时间间隔，在每次定时器溢出时触发一个中断请求。

在中断处理程序中，可以执行一系列操作，如更新计数器、处理数据、控制外设等。

3. 实验器材单片机开发板烧录软件4. 实验步骤步骤1：引入头文件，在程序中引入相应的头文件，包括中断相关的头文件以及需要使用的外设相关的头文件。

cinclude <reg51.h> //单片机寄存器定义include <intrins.h> //特殊函数检测//其他头文件步骤2：初始化定时器在主函数中，初始化定时器，设定定时器的工作模式、计数值等参数。

cvoid InitTimer(){TMOD = 0x01; //定时器工作在模式1，16位定时器自动重装TH0 = 0xff; //定时器初值设定为0xffffTL0 = 0xff; //定时器初值设定为0xffffTR0 = 1; //启动定时器}步骤3：编写中断处理程序编写中断处理程序，即定时器中断的具体操作。

在本实验中，我们将在定时器中断发生时，通过P1口输出一个脉冲信号。

cvoid TimerInterrupt() interrupt 1{P1 ^= 0x01; //P1口取反，输出脉冲信号}步骤4：主程序在主程序中，调用初始化函数，然后进入一个无限循环，保持程序不退出。

cvoid mn(){InitTimer(); //初始化定时器while (1){//其他程序}}5. 实验结果与分析通过上述操作，定时器中断程序设计已经完成。

在本实验中，我们通过定时器中断触发P1口的脉冲信号输出，以验证中断程序的正确性。

6. 实验本实验通过设计一个定时器中断程序，实现了定时触发某个操作的功能。

定时器及中断实验报告定时器及中断实验报告引言在计算机科学领域，定时器和中断是非常重要的概念。

定时器可以用于测量时间、控制程序执行速度等，而中断则可以提高系统的响应能力和处理效率。

本实验旨在通过实际操作，加深对定时器和中断的理解，并验证其在实际应用中的作用和效果。

实验目的1. 理解定时器和中断的概念、原理以及作用。

2. 掌握定时器和中断的编程方法和技巧。

3. 通过实验验证定时器和中断在实际应用中的效果和作用。

实验器材1. 单片机开发板2. 电脑3. USB数据线实验步骤1. 连接单片机开发板和电脑，确保通信正常。

2. 打开开发板的开发环境，创建一个新的工程。

3. 在工程中添加定时器和中断相关的库文件。

4. 编写代码，在主函数中初始化定时器和中断，并设置相应的参数。

5. 编译并下载代码到开发板上。

6. 运行程序，观察定时器和中断的效果。

实验结果通过实验，我们成功实现了定时器和中断的功能，并观察到以下结果：1. 定时器可以精确地测量时间，实现定时功能。

2. 中断可以在特定条件满足时打断程序的执行，提高系统的响应能力。

3. 定时器和中断的结合使用，可以实现更复杂的功能，如周期性任务的执行等。

实验分析定时器和中断是计算机系统中常用的功能模块，其应用广泛。

通过本实验，我们深入理解了定时器和中断的概念和原理，并通过实际操作验证了其在实际应用中的作用和效果。

定时器和中断的结合使用，可以实现更复杂的功能，提高系统的响应能力和处理效率。

结论本实验通过实际操作，加深了对定时器和中断的理解，并验证了其在实际应用中的作用和效果。

定时器和中断是计算机系统中非常重要的功能模块，掌握其编程方法和技巧对于开发和优化系统具有重要意义。

通过进一步学习和实践，我们可以更好地应用定时器和中断，提高系统的性能和可靠性。

参考文献[1] 《嵌入式系统原理与实践》[2] 《单片机原理与应用》[3] 《计算机组成与设计：硬件/软件接口》。

定时器中断实验报告
《定时器中断实验报告》
实验目的：通过定时器中断实验，掌握定时器中断的原理和应用，加深对嵌入式系统中断处理的理解。

实验原理：定时器中断是一种常见的嵌入式系统中断方式，通过设置定时器的计数值和中断触发条件，可以实现定时中断功能。

在实验中，我们通过配置定时器的工作模式、计数值和中断触发条件，来实现定时中断功能。

实验过程：首先，我们在实验板上搭建了一个简单的嵌入式系统，包括主控芯片、定时器模块和LED灯。

然后，我们编写了一段简单的程序，配置定时器的工作模式为定时模式，设置定时器的计数值为1000ms，并配置定时器中断触发条件为计数器溢出。

接着，我们将LED灯的亮灭控制放在定时器中断服务函数中，当定时器中断触发时，LED灯状态发生改变。

最后，我们下载程序到实验板上，观察LED灯的亮灭情况。

实验结果：经过实验，我们成功实现了定时器中断功能，当定时器计数器溢出时，定时器中断触发，LED灯状态发生改变。

通过调整定时器的计数值，我们还可以实现不同的定时中断周期，满足不同的应用需求。

实验结论：定时器中断是一种常见的嵌入式系统中断方式，可以实现定时中断功能，用于实现定时任务、定时采样等应用场景。

通过本次实验，我们深入理解了定时器中断的原理和应用，为进一步深入学习嵌入式系统中断处理打下了坚实的基础。

通过本次实验，我们不仅掌握了定时器中断的原理和应用，还提高了对嵌入式系统中断处理的理解，为今后的嵌入式系统开发工作奠定了基础。

希望通过更
多的实验和学习，我们能够进一步提升自己的嵌入式系统开发能力，为未来的科研和工程实践做出更大的贡献。

中断及定时器实验报告中断及定时器实验报告引言：中断是计算机系统中一种重要的机制，它可以打破程序的顺序执行，响应外部事件的发生。

中断的引入使得计算机可以同时处理多个任务，提高了系统的效率和可靠性。

定时器是中断的一种常见应用，它可以在一定时间间隔内产生中断信号，实现定时任务的功能。

本实验旨在通过编程实现中断和定时器的功能，并测试其正确性和稳定性。

一、实验目的1. 学习中断的概念和原理；2. 掌握中断的编程方法和中断处理程序的编写；3. 理解定时器的工作原理和应用场景；4. 实现定时器的功能，并测试其正确性和稳定性。

二、实验过程1. 硬件准备在实验中，我们使用了一台基于8051单片机的开发板，通过连接外部电路和开发板的引脚，实现对定时器的控制。

2. 软件编程首先，我们需要在开发板上搭建一个简单的电路，包括一个LED灯和一个按钮。

然后，我们使用汇编语言编写中断处理程序，实现当按钮按下时，LED灯闪烁的功能。

具体的编程步骤如下：（1）设置中断向量表：将中断处理程序的地址存储到中断向量表中，以便系统在中断发生时能够正确地跳转到相应的处理程序；（2）初始化定时器：设置定时器的计数器初值和工作模式；（3）编写中断处理程序：当中断发生时，执行相应的处理程序。

在本实验中，我们编写了一个简单的中断处理程序，当按钮按下时，将LED灯的状态取反；（4）启用中断：使能中断，使得系统能够响应外部事件的发生。

3. 实验测试将编写的程序下载到开发板上，并连接相应的电路。

按下按钮，观察LED灯是否按照预期的频率闪烁。

通过调整定时器的计数器初值和工作模式，可以改变LED灯闪烁的频率。

三、实验结果经过多次实验测试，我们发现中断和定时器的功能正常，LED灯能够按照预期的频率闪烁。

通过改变定时器的计数器初值和工作模式，我们成功地实现了LED灯闪烁频率的调节。

实验结果表明，中断和定时器是一种有效的方法，可以实现对外部事件的及时响应和定时任务的精确控制。

中断及其优先级实验一、实验目的1. 了解C51单片机中断以及中断优先级概念。

2. 掌握利用单片机中断编写相应的单片机程序。

二、实验内容通过AT89C52的两个外部中断源INT0和INT1实现中断，并分别为这两个外部中断设置不同的中断优先级，观察中断优先级的效果。

预测实验结果：1. 如果外部中断没有被触发，数码管会从0到9往复循环显示。

2. 如果外部中断源INT0被触发，数码管会显示0，持续大约2秒。

如果外部中断源INT1被触发，数码管会显示8，大约持续6秒。

3. 如果外部中断源INT1先被触发，数码管会显示8；此时，如果外部中断源INT0被触发，数码管会显示0。

4. 如果外部中断源INT0先被触发，数码管会显示0；此时，如果外部中断源INT1被触发，数码管不会显示8，保持显示0。

三、实验原理1. 中断的开放与屏蔽：AT89C52单片机的中断源有六个，其中，实验中使用的是两个外部中断源。

只有在开中断的情况下，CPU才能响应中断源的中断请求。

中断的开放与屏蔽是通过中断允许寄存器实现的，中断允许寄存器（IE）的各位含义为：如果要开放外部的中断源INT0和INT1，即要把EA，EX0和EX1置1，即把IE赋值0x852. 中断的优先级：AT89C52的中断优先级通过中断优先级寄存器（IP）实现，寄存器各个位的含义如下：要把INT0的中断优先级设为高优先级，把INT1的中断优先级设为低优先级，则需要把PX0置1，其他位置0。

即把IP赋值0x01。

3. 中断矢量地址：当CPU响应中断时，会把当前PC值压入堆栈，并根据不同中断源把对应的矢量单元地址放入PC中，也就是说会自动跳转到某个地址，这些地址如下：定时/计数器T0溢出000BH外部中断INT1 0013H定时/计数器T1溢出001BH串行口0023H定时/计数器T2溢出002BH因为各个矢量地址之间只有8个单元空间，一般都会在矢量单元防止无条件转移指令。

实验三定时器中断实验一、实验目的1、掌握51单片机定时器基本知识；2、掌握定时器的基本编程方法；3、学会使用定时器中断。

二、实验内容1、利用定时器设计一个秒表，计数范围为0—59，并在数码管实时显示。

三、实验设备PC 机一台、单片机实验箱主要器件：AT89C52、7SEG-BCD、四、实验步骤1、使用Proteus设计仿真原理图；2、使用Keil设计程序；3、联合调试仿真。

五、实验流程图六、实验程序与结果#include<reg52.h>#define uint unsigned int#define uchar unsigned charsbit F=P2^1;void timer1_init(){TMOD=0x10;//将定时器1设置为工作方式1TH1=(65536-6000)/256;//定时器每加一时间为1/fsoc，定时时间为1/500//(1/500)s/(1/3000000)s=6000TL1=(65536-6000)%256;//fsoc=3000000，所以装入16位定时器中值为65536-6000 EA=1;ET1=1;TR1=1;}void main(){timer1_init();while(1);}void timer1() interrupt 3{TH1=(65536-6000)/256;//每次进入中断，重装初值TL1=(65536-6000)%256;F=~F;//每次进入中断P1.1口取反}#include<reg52.h>#define uint unsigned int#define uchar unsigned charsbit F=P2^1;void timer0_init(){TMOD=0x01;//将定时器0设置为工作方式1TH0=(65536-83)/256;//定时器每加一时间为1/fsoc，定时时间为2Khz,既500us//500us/6us=83.3333TL0=(65536-83)%256;//fsoc=6000000，所以装入16位定时器中值为65536-83EA=1;ET0=1;TR0=1;}void main(){timer0_init();while(1);}void timer0() interrupt 1{TH0=(65536-83)/256;//每次进入中断，重装初值TL0=(65536-83)%256;F=~F;//每次进入中断P1.1口取反，表示定时时间到}#include<reg51.h> // 包含51单片机寄存器定义的头文件#define seg_data P1#define seg_data2 P3#define uint unsigned intsbit D1=P2^0; //将D1位定义为P2.0引脚uint counter=0;unsigned int unit=0,decade=0,avs=0;//time=0;/************************************************************** 函数功能：主函数**************************************************************/ void main(void){uint time,time1,temp1,temp2,temp3;seg_data=0;seg_data2=0;TMOD=0x11; //使用定时器T0的模式2TH0=0xFC; //定时器T0的高8位赋初值 1000-500TL0=0x18; //定时器T0的低8位赋初值TH1=(65536-50000)/256; //定时器T1的高8位赋初值TL1=(65536-50000)%256; //定时器T1的低8位赋初值EA=1; //开总中断ET0=1; //定时器T0中断允许ET1=1;TR0=1; //启动定时器T0TR1=1;while(1)//无限循环等待中断{temp1=(decade&0x0F)<<4;temp2=unit&0x0F;time=temp2|temp1;seg_data=time;temp3=avs&0x0F;time1=temp3;seg_data2=time1;}}{D1=~D1; //按位取反操作，将P2.0引脚输出电平取反TH0=0xFF; //定时器T0的高8位赋初值 1000-500TL0=0x06; //定时器T0的低8位赋初值}void Time1(void) interrupt 3{counter++;if(counter>19){unit++;counter=0;}if(unit>9){decade++;unit=0;}if(decade>5){avs++;decade=0;}if(avs>9){avs=0;}TH1=(65536-50000)/256; //定时器T1的高8位赋初值TL1=(65536-50000)%256; //定时器T1的低8位赋初值TF1=0;}七、实验心得通过本次课程设计使我感受到它是一门综合性、实践性较强的课程，使我体会到要想综合运用所学的理论知识，提高我的设计能力，必须增加实际操作的环节。
