大工14秋电力电子技术在线测试1答案

电力电子技术试题及答案一、单项选择题（每题2分，共20分）1. 电力电子技术主要研究的是（）。

A. 电力系统的运行与控制B. 电力系统的规划与设计C. 电力电子器件及其应用D. 电力系统的保护与自动化答案：C2. 下列哪个不是电力电子技术中常用的电力电子器件？（）A. 晶闸管B. 绝缘栅双极晶体管C. 继电器D. 功率场效应晶体管答案：C3. 电力电子变换器的主要功能是（）。

A. 功率放大B. 电压变换C. 电流变换D. 以上都是答案：D4. 电力电子技术在以下哪个领域应用最为广泛？（）A. 通信技术B. 电力系统C. 计算机技术D. 机械制造答案：B5. 晶闸管的导通条件是（）。

A. 阳极电压高于阴极电压B. 门极电压高于阳极电压C. 阳极电流大于阴极电流D. 门极电流大于零答案：D二、多项选择题（每题3分，共15分）1. 电力电子技术在以下哪些领域有应用？（）A. 电力系统B. 交通系统C. 工业自动化D. 家用电器答案：ABCD2. 电力电子变换器可以实现以下哪些功能？（）A. 交直流转换B. 直流电压变换C. 交流电压变换D. 功率因数校正答案：ABCD3. 下列哪些是电力电子技术中常用的控制方式？（）A. 脉宽调制B. 脉冲频率调制C. 恒压控制D. 恒流控制答案：ABD三、填空题（每题2分，共10分）1. 电力电子技术中，______是一种常用的交流-直流变换器。

答案：整流器2. 电力电子器件的开关特性决定了其在______电路中的应用。

答案：开关电源3. 电力电子技术在______领域可以实现能量的高效转换。

答案：新能源4. 电力电子变换器的输出电压与输入电压之间的关系可以通过______实现控制。

答案：调制技术5. 电力电子技术在______系统中可以实现对电机的精确控制。

答案：伺服驱动四、简答题（每题5分，共20分）1. 简述电力电子技术在电力系统中的应用。

答案：电力电子技术在电力系统中的应用主要包括电力系统的稳定控制、电能质量的改善、电力系统的自动化管理、以及电力系统的保护等。

大工14秋《电力系统分析》在线作业1
一,单选题
1. 电力线路始末端实际运行电压与线路额定电压的差值称为（）。

A. 线损率
B. 电压调整
C. 电压降落
D. 电压偏移
?
正确答案：D
2. 医院属于（）负荷。

A. 一级
B. 二级
C. 三级
D. 四级
?
正确答案：A
3. 节点导纳矩阵形成过程中，把变压器采用π形等值电路表示后，下列说法错误的是（）。

A. 电网中存在阻抗支路
B. 电网中存在导纳支路
C. 电网中不存在理想变压器
D. 以上说法都不正确
?
正确答案：D
4. 环形网络中的无功功率分点通常是系统（）。

A. 电流最低点
B. 电流最高点
C. 电压最低点
D. 电压最高点
?
正确答案：C
5. 功率方程中，每个节点有（）个变量。

A. 7
B. 6
C. 5
D. 4
?
正确答案：B。

电力电子技术测试题与答案一、单选题（共25题，每题1分，共25分）1.电流型三相桥式逆变电路，120°导通型，则在任一时刻开关管导通的个数是不同相的上、下桥臂()。

A、共四只B、各一只C、各二只D、共三只正确答案：B2.α为（）度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。

A、30度B、120度，C、0度D、60度正确答案：A3.具有自关断能力的电力半导体器件称为（）A、全控型器件B、半控型器件C、触发型器件D、不控型器件正确答案：A4.单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是（）A、180°B、90°C、120°D、150°正确答案：A5.可在第一和第四象限工作的变流电路是（）A、接有续流二极管的单相半波可控变流电路B、单相半控桥C、三相半波可控变流电路D、接有续流二极管的三相半控桥正确答案：C6.三相全波可控整流电路电阻性负载中，控制角的最大移相范围是（）。

A、180°B、150°C、90°D、120°正确答案：D7.降压斩波电路中，已知电源电压Ud=16V，负载电压Uo=12V，斩波周期T=4ms，则开通时Ton=（）A、3msB、4msC、1msD、2ms正确答案：A8.三相桥式全控整流电路，电阻性负载时的移相范围为（）度。

A、0～120B、0～180C、0～90D、0～150正确答案：A9.在晶闸管应用电路中，为了防止误触发，应使干扰信号的幅值限制在（）A、安全工作区B、不触发区C、可靠触发区D、不可靠触发区正确答案：B10.采用多重化电压源型逆变器的目的，主要是为()。

A、减小输出谐波B、增大输出幅值C、减小输出功率D、减小输出幅值正确答案：A11.对于升降压直流斩波器，当其输出电压小于其电源电压时，有（）。

A、α无法确定B、0.5<α<1C、0<α<0.5D、以上说法均是错误的正确答案：C12.将直流电能转换为交流电能供给负载的变流器是()A、有源逆变器B、A/D变换器C、D/A变换器D、无源逆变器正确答案：D13.晶闸管的伏安特性是指()A、阳极电压与门极电流的关系B、门极电压与门极电流的关系C、阳极电压与阳极电流的关系D、门极电压与阳极电流的关系正确答案：C14.三相桥式全控整流电路，大电感负载，当α＝（）时整流平均电压Ud=0。

大工14秋《电工学》在线作业1
单选题判断题
一、单选题（共10 道试题，共60 分。

）
1. 已知某正弦电流，当其相位角为π/6时，其值为5A，则该电流的有效值是（）A.
A. 3.02
B. 10
C. 4.21
D. 7.07
正确答案：D
2. 某空载变压器，一次侧加额定电压220V，并测得一次绕组电阻R1=10Ω，则此时一次侧电流值为（）A.
A. 约为0
B. 11
C. 22
D. 5
正确答案：A
3. 不属于电路状态的是（）.
A. 通路
B. 开路
C. 闭路
D. 短路
正确答案：C
4. 一阶电路中，R一定，而C或L越大，换路时的瞬态过程进行得（）.
A. 越慢
B. 越快
C. 不变
D. 不一定
正确答案：A
5. 电源为三角形联结，而其负载为星形联结的对称三相电路，已知其电源相电压为220V，每相负载的阻抗模为10Ω，则该电源的相电流为（）A.
A. 220
B. 127
C. 7.33
D. 12.7
正确答案：C
6. 电感性负载并联电阻后，电路的功率因数将会（）.
A. 降低
B. 提高
C. 不变。

2014年9月份考试电力电子技术第一次作业2014年9月份考试电力电子技术第一次作业一、单项选择题（本大题共100分，共 40 小题，每小题 2.5 分）1. 晶闸管从阻断转为导通，必须同时具备的两个条件是（）。

A. A、阳极正向电压和门极反向电流B.阳极反向电压和门极反向电流C. C、阳极反向电压和门极正向电流 D、阳极正向电压和门极正向电流2. 利用附加的换流电路对晶闸管施加反向电压或反向电流的换流方式，称为（）。

A.电网换流B.强迫换流C.负载换流D.器件换流3. 无源逆变指的是（）。

A. 将直流电能转变为某一频率或频率可调的交流电能，送给负载B. 将直流电能转变为某一频率或频率可调的交流电能，送给电网C. 将交流电能转变为某一频率或频率可调的交流电能，送给负载D. 将交流电能转变为某一频率或频率可调的交流电能，送给电网4. 晶闸管的额定电流是用一定条件下流过的最大工频正弦半波（）来确定。

A. 电流有效值 B. 电流峰值 C. 电流瞬时值 D. 电流平均值5. 晶闸管工作过程中，管子本身的损耗等于管子两端的电压乘以（）。

A. 阳极电流 B. 门极电流 C. 阳极电流与门极电流之差 D. 阳极电流与门极电流之和6. 晶闸管导通后，要使晶闸管关断，必须（）A. 在门极施加负脉冲信号B. 使控制角应该大于90度C. 使阳极电流小于维持电流D. 使控制角小于90度7. 单相桥式全控整流电路带反电势负载，串联电感L，工作在有源逆变状态，的工作范围是（） A. B. C. D.8. 三相半波带电阻性负载时， 为（）度时，可控整流输出的电压波形处于连续和断续的临界状态。

A. 0 B. 60 C. 30 D. 1209. 逆变角β值的大小等于（）。

A. B. C. D.10. 题目：以下正确的叙述是（）。

A. A、晶闸管只存在动态损耗，而不存在静态损耗B. B、晶闸管只存在静态损耗，而不存在动态损耗C. C、晶闸管既不存在动态损耗，也不存在静态损耗D. D、晶闸管既存在动态损耗，也存在静态损耗11. 三相半波可控整流电路的自然换相点是( )。

电气工程概论大工14秋《电气工程概论》在线测试1一,单选题1. 按照我国标准，下列电压不属于额定电压等级的是（）。

A. 3kVB. 10kVC. 35kVD. 60kV?正确答案：D2. 下列关于六氟化硫断路器说法不正确的是（）。

A. 第一代六氟化硫断路器是单压压气式的B. 单压压气式六氟化硫断路器结构简单，开断电流大C. 六氟化硫断路器断流能力强D. 六氟化硫断路器价格昂贵?正确答案：A3. 下列选项不属于熔断器基本构成的是（）。

A. 金属熔体B. 灭弧室C. 支持熔体的触头D. 外壳?正确答案：B4. 下列关于低压断路器说法不正确的是（）。

A. 低压断路器按结构型式可分为万能式和装置式B. 低压断路器一般装有自动脱扣机构C. 低压断路器不适于频繁操作D. 低压断路器的额定短路通断能力应大于线路中可能出现的最大短路电流 ?正确答案：D5. 下列电器中没有灭弧室的是（）。

A. 时间继电器B. 低压断路器C. 真空断路器D. 交流接触器?正确答案：A6. （）是高压开关电器在规定时间内能够通过，而其温升不超过规定条件的最大标称电流。

A. 额定电流B. 额定短时耐受电流C. 额定峰值耐受电流D. 动稳定电流?正确答案：B7. 下列电器不属于开关电器的是（）。

A. 断路器B. 隔离开关C. 避雷针D. 熔断器?正确答案：C8. 真空断路器开断电流时，下列选项能起到冷凝、吸收燃弧产生的金属蒸汽和带电粒子的是（）。

A. 法兰盘B. 绝缘外壳C. 灭弧罩D. 波纹管?正确答案：C9. 下列关于真空断路器说法不正确的是（）。

A. 真空断路器是利用真空作为触头间的绝缘与灭弧介质的B. 早期真空断路器常采用圆盘形触头C. 真空断路器灭弧室的绝缘性能好，触头开距大D. 真空断路器机械寿命高?正确答案：C10. 通过双金属片流过电流而发热弯曲推动执行机构动作的继电器是（）。

A. 电磁式控制继电器B. 电磁式时间继电器C. 电子式时间继电器D. 热继电器?正确答案：D二,判断题1. 开关电器的额定电压是指设计时采用的标称电压，即我国国家标准中列入的电压等级。

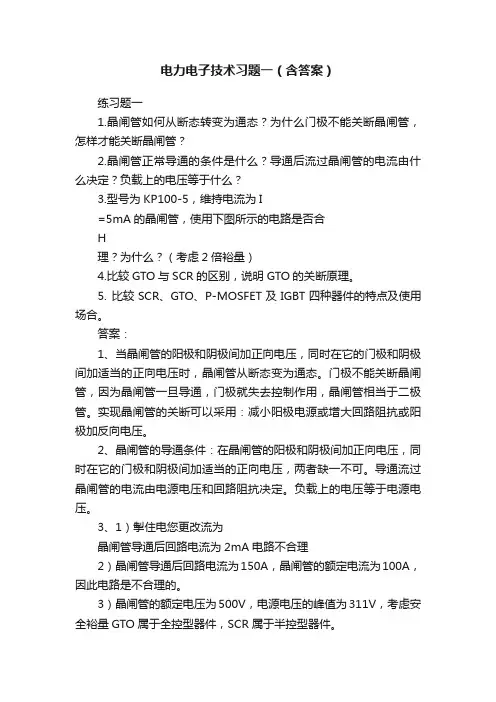

电力电子技术习题一（含答案）练习题一1.晶闸管如何从断态转变为通态？为什么门极不能关断晶闸管，怎样才能关断晶闸管？2.晶闸管正常导通的条件是什么？导通后流过晶闸管的电流由什么决定？负载上的电压等于什么？3.型号为KP100-5，维持电流为I=5mA的晶闸管，使用下图所示的电路是否合H理？为什么？（考虑2倍裕量）4.比较GTO与SCR的区别，说明GTO的关断原理。

5. 比较SCR、GTO、P-MOSFET及IGBT四种器件的特点及使用场合。

答案：1、当晶闸管的阳极和阴极间加正向电压，同时在它的门极和阴极间加适当的正向电压时，晶闸管从断态变为通态。

门极不能关断晶闸管，因为晶闸管一旦导通，门极就失去控制作用，晶闸管相当于二极管。

实现晶闸管的关断可以采用：减小阳极电源或增大回路阻抗或阳极加反向电压。

2、晶闸管的导通条件：在晶闸管的阳极和阴极间加正向电压，同时在它的门极和阴极间加适当的正向电压，两者缺一不可。

导通流过晶闸管的电流由电源电压和回路阻抗决定。

负载上的电压等于电源电压。

3、1）掣住电您更改流为晶闸管导通后回路电流为2mA电路不合理2）晶闸管导通后回路电流为150A，晶闸管的额定电流为100A，因此电路是不合理的。

3）晶闸管的额定电压为500V，电源电压的峰值为311V，考虑安全裕量GTO属于全控型器件，SCR属于半控型器件。

GTO工作原理：在阳极与阴极之间加正向电压，门极与阴极间加正脉冲信号时元件导通，管子导通后处于接近临界饱和状态，可用门极与阴极间加负脉冲信号破坏临界状态使其关断。

器件特点使用场合SCR 半控型器件，体积小、重量轻、损耗小、控制性好等特点。

大功率场合之下GTO 全控型双极型器件，体积小、重量轻、损耗小、控制性好、耐压高、电流大等特点。

电力机车的逆变器、大功率的直流斩波器P-MOSFET 单极型电压控制器件，控制极静态内阻极高、驱动功率很小、工作频率可达1MHz,比GTO器件快10倍，无二次击穿现象、热稳定性好、安全工作区宽等特点。

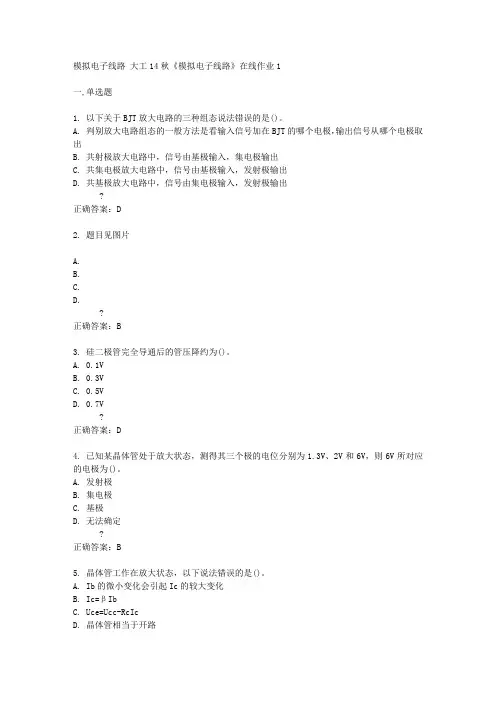

模拟电子线路大工14秋《模拟电子线路》在线作业1一,单选题1. 以下关于BJT放大电路的三种组态说法错误的是()。

A. 判别放大电路组态的一般方法是看输入信号加在BJT的哪个电极，输出信号从哪个电极取出B. 共射极放大电路中，信号由基极输入，集电极输出C. 共集电极放大电路中，信号由基极输入，发射极输出D. 共基极放大电路中，信号由集电极输入，发射极输出?正确答案：D2. 题目见图片A.B.C.D.?正确答案：B3. 硅二极管完全导通后的管压降约为()。

A. 0.1VB. 0.3VC. 0.5VD. 0.7V?正确答案：D4. 已知某晶体管处于放大状态，测得其三个极的电位分别为1.3V、2V和6V，则6V所对应的电极为()。

A. 发射极B. 集电极C. 基极D. 无法确定?正确答案：B5. 晶体管工作在放大状态，以下说法错误的是()。

A. Ib的微小变化会引起Ic的较大变化B. Ic=βIbC. Uce=Ucc-RcIcD. 晶体管相当于开路?正确答案：D6. BJT处于饱和状态的条件是()。

A. 发射结正偏，集电结反偏B. 发射结正偏，集电结正偏C. 发射结反偏，集电结正偏D. 发射结反偏，集电结反偏?正确答案：B7. 在共射、共集和共基三种组态中，只具有电压放大作用的组态是()。

A. 共射组态B. 共集组态C. 共基组态D. 无法确定?正确答案：C8. 题目见图片A.B.C.D.?正确答案：C9. 题目见图片A.B.C.D.?正确答案：A10. 温度升高，晶体管的管压降│Ube│()。

A. 增大B. 减小C. 不变D. 不确定?正确答案：B二,判断题1. 一般来说，放大电路的输入电阻越大越好，输出电阻越小越好。

A. 错误B. 正确?正确答案：B2. 对于电压放大器来说，输出电阻越小，电路的带负载能力越强。

A. 错误B. 正确?正确答案：B3. N型半导体带正电。

A. 错误B. 正确?正确答案：A4. PN结加正向电压时，空间电荷区将变宽。
