HS6288B型噪声频谱分析仪.doc015

户内配电变压器低频噪声监测与治理研究发布时间：2022-02-16T11:55:32.283Z 来源：《中国科技人才》2021年第28期作者：刘莹[导读] 受城市化进程的影响，配电变压器大都设置在建筑户内，虽然提升了土地资源的利用率，但是也受变压器低频噪声影响出现噪声污染的情况，对于建筑用户的居住体验影响极大。

中国能源建设集团新疆电力设计院有限公司新疆乌鲁木齐 830052摘要：受城市化进程的影响，配电变压器大都设置在建筑户内，虽然提升了土地资源的利用率，但是也受变压器低频噪声影响出现噪声污染的情况，对于建筑用户的居住体验影响极大。

因此，本文针对这一情况，通过从户内配电变压器低频噪声的监测入手，对配电变压器低频噪声治理措施进行研究分析，从而有效解决户内配电变压器低频噪声污染。

关键词：户内配电变压器；低频噪声；监测与治理措施分析一、户内配电变压器低频噪声监测分析（一）户内配电变压器低频噪声产生的原因分析配电变压器低频噪声主要是因为铁心磁伸缩变形和绕组电磁力引发的，在铁心硅钢片受交变磁场的作用，出现磁致伸缩，最终出现周期性的振动，从而出现噪声。

而绕组电磁力主要是当电流通过时，电磁力会引发绕组振动引发噪声[1]。

（二）低频噪声的特性和传播途径分析低频噪声与高频噪声有所不同，低频噪声的递减比较缓慢，并且声波比较长，不会受到障碍物的影响。

在低频噪声实际传播的过程中，主要是通过空气、墙体、大楼底座等介质进行传播，对于住户的居住体验影响极大。

（三）配电变压器低频噪声监测在配电变压器低频噪声监测过程中，主要是以噪声声源为依托，通过利用HS6288B噪声频谱分析仪和AWA6256型环境振动分析仪进行对噪声进行收集和分析。

在实际监测过程中，可以通过在中压电气开关柜、不同变压器室以及配电变压器等位置设置合适的监测点，实际监测时，需要避免其他声源的影响，可以通过关闭门窗和家用电器的方式，有效确保配电变压器低频噪声监测的有效性。

噪声控制技术实验指导实验一道路交通噪声的测量一、实验目的1．加深对交通噪声特征的了解；2．掌握等效声级和累计百分声级；3．掌握测试方法和实验数据整理。

二、实验内容道路交通噪声的测量三、实验仪器、设备及材料HS5920噪声监测仪测量要求：无雨、无雪的天气条件；风速<5m/s四、实验原理声级计的基本原理五、实验步骤1. 布置测点道路交通噪声的测点应选在市区交通干线两路口间，道路边人行道上，距马路边沿20cm，距交叉路口大于50m。

测点离地面高度大于1.2m。

尽可能避开周围反射物（离反射物至少3.5m），以减少周围反射对测量结果的影响。

四个测量地点：和平大道建设一路旅大街三弓路将[H-L]置于L，[HOLD-MEAS]置于MEAS，[on-off]置于on2. 按等时间间隔（取5秒），读取各时间间隔内A声级。

在测量开始时同时进行车辆计数，连续测量100个数据。

任选三条道路。

3. 最大值的测量[HOLD-MEAS]置于HOLD 10分钟，确定最大值（确定每条道路的最大值）[RESET]最大值保持复位，可重测最大值4. 声级设定测量[MEAS-SET]置于[SET]，声级设定最大值：只要测得的A声级大于SET值，过载指示灯亮。

六、实验报告要求基本要求：1．实验名称、学生姓名、学号、班号和实验日期；2．实验目的和要求；3．实验仪器、设备与材料；4．实验原理；5．实验步骤；6．实验原始记录；7．实验数据计算结果；8．实验结果分析，讨论实验指导书中提出的思考题，写出心得与体会。

要求将测试结果进行分析：1．绘制测试路段及环境简图；2．列表：测试时段、车流量、车流特征、数据列表；3．绘制声压级-时间曲线，分析声级突变的原因；4．标出L10、L50、L90，计算Leq，比较几条道路的Leq大小，并分析原因；5．判断噪声达标情况，分析道路交通噪声对校园声环境的影响。

七、实验注意事项1．熟悉测量仪器，弄清测量条件；正确选择测点；2．正确理解实验步骤，自己动手操作；3．认真采集数据并写出实验报告。

S6288B型噪声频谱分析仪使用说明书及实验内容一、性能符合IEC651等标准对2型声级的要求传声器：1/2”驻地极体测试电容传声器（20Hz～12.kHz；；灵敏度：25mv/Pa）测量范围：Ａ声级：35～130dB 线性：40～130dB时间计权特性：F（快）、S（慢）、最大值保持滤波器特性：1/1倍频程（中心频率：31.5、63、125、500、1k、2k、4k、8kHz）自动测量功能：Leq、L5、L10、L90、L95、LMAX、D、Ln、Ldn、1/1频谱测量时间设定：Man、10S、1min、5 min、10 min、15 min、20 min、1h、……Regular（整时）接口：RS-232C 电源：7.5V二、使用方法：[快•慢] 设定时间计权快慢[保持] 瞬时最大有效值保持二次按键[选择] Leq、L5、L10、L90等数据调出显示操作键[计权] 线性、A计权[频率] 改变中心频率：31.5 Hz→63Hz→125Hz→500Hz→1kHz→2kHz→4kHz→8kHz[定时] 测量时间设定[复位] 系统复位[输出] 数据输出方式设定键1—1显示单组测量数据1—2显示整时测量数据1—3显示自动滤波器测量数据3—1单组测量数据与微机通讯3—2整时测量数据与微机通讯3—3自动滤波器测量数据与微机通讯[运行] 采样启动、暂停以及设置时确认三、瞬时声级测量：按[复位]键，工作方式为A声级测量。

按[快慢]键，改变时间计权快慢，常F按[保持]键，保持瞬时最大有效值，不需要保持，再按[保持]键。

自动测量Leq、L5、L10、L90、L95、Lmax、D、Ln、Ldn：四器选频测量：手动方式：按[复位]，按[计权]，显示“Lin”线性，按[频率]进入滤波器模式，显示中心频率“•”符号。

按[定时]，设定测量时间（10s）。

按[运行]显示“Run”，到预定时间后显示“Pause”，表示对应的中心频率测量结束。

HS6288B型噪声频谱分析仪技术说明书一、概述HS6288B型噪声频谱分析仪是一种袖珍式的智能化噪声测量仪器，它集积分、噪声统计、噪声采集等几种功能于一体，主要性能指标符合IEC61672标准和JJG188－2002声级计检定规程对2级声级计的规定要求。

HS6288B具有大屏幕液晶显示、时钟设置、自动测量并存储测量数据等特点，最多可存储500组单组数据、4组整时数据和50组滤波器自动测量数据，并且可以通过RS-232C口把数据传输给HS4784打印或传输给计算机进行处理，在设计上有许多创新，能满足多种测量要求。

本仪器结构紧凑、造型美观、功能多、自动化程度高，可广泛应用于环保、工厂、学校、科研等部门进行噪声测量及分析。

二、主要技术指标1．传声器：1/2英寸驻极体测试电容传声器（HS14423）2．测量范围：35dB～130dB(A、C)； 40dB～130dB(Lin)3．频率计权：20Hz～10kHz4．时间计权：F( 快 )、 S( 慢 )5．滤波器：1/1倍频程6．自动测量功能：Leq、LAE、SD、LN（L95、L90、L50、L10、L5）、Lmax、Lmin、Ldn、Ld、Ln。

7．测量时间设定：Man、10s、1m、5m、10m、15m、20m、1h、8h、24h、24h整时测量。

8．时钟：年、月、日、时、分、秒设置运行。

9．测量数据自动存储：共500组单组数据，4组整时数据和50组滤波器自动测量数据。

10．接口：分析仪通过RS-232C将数据传输给HS4784打印或传输给计算机处理。

11．校准：使用HS6020校准至93.8dB。

12．显示器：使用专门为噪声测量仪器设计的LCD显示器。

13．电源：使用+9V外接电源(外+内-)，或者用5节5号高能碱性电池。

14．外形尺寸：l×b×h 307mm×80mm×30mm15．重量：386g（不带电池）16．工作环境：温度-10℃～50℃、相对湿度 20%～90%三、结构特征仪器使用塑压成型的上下机壳，内侧喷涂导电漆形成屏蔽层，具有良好的抗电磁干扰性。

HS6288E型多功能噪声分析仪使用说明书国营四三八○厂嘉兴分厂一概述HS6288E型多功能噪声分析仪是一种便携式智能化的噪声测量仪器，它集积分、噪声统计、噪声采集等几种功能于一体，在设计和功能上都有许多创新，能满足多种测量要求，主要性能指标符合JJG188—2002声级计检定规程要求。

本仪器具有大屏幕液晶显示，测量结果可长期保存在仪器内，最多可以存储500组单组数据和4组整时数据，通过内置RS-232C接口可在现场或事后用微型打印机打印出来或传送至计算机中。

本仪器结构紧凑、造型美观、功能多、自动化程度高，可用于环境噪声的测量，也可用于劳动保护、工业卫生及各种机器、车辆、船舶、电器等工业噪声测量。

二主要技术性能1传声器：Φ12.7mm(1/2″)驻极体测试电容传声器2测量范围：35dB~130dB3频率范围：20Hz~12.5kHz4频率计权：A、C计权5时间计权：快（F）、慢（S）6检波器特性：LMS真有效值，峰值因数37级量程：设高、中、低三档，每档线性范围≥60dB。

8测量时间设定：10s、1min、5min、10min、15min、20min、30min 、1h、8h、24h、24h整时、Man (人工)。

时钟：年、月、日、时、分、秒自动运行。

9自动测量功能：L A、Leq、、L N(L5、L10、L50、L90、L95)、SD、Lmax、Lmin、Ld、Ln、Ldn等10测量数据自动存储:500组。

11显示器：大屏幕液晶显示具有模拟表针、背光源显示等功能。

12输出接口：交流输出、直流输出、RS-232C接口。

13延伸电缆：视用户要求可配5米、10米、15米、20米14电源：5节LR6(5号) 高能碱性电池，并设有外接电源插入插孔。

15外形尺寸：l×b×h(mm) 290×80×3016质量：480g17环境条件：温度-10℃～50℃、相对湿度 20%～90%三工作原理与主要功能1 内有日历时钟，关机后还可长期准确运行，不用每次开机重新设定。

HS6288E型多功能噪声分析仪操作维护规程一、主要技术指标传声器：φ12.7mm（1/2”）驻极体测试电容传声器测量范围：30dB~130dB频率范围：20Hz~12.5kHz时间计权：快（F）、慢（S）测量时间设定：10s、1min、5min、10min、15min、20min、1h、8h、24h整时、Man（人工）自动测量功能：Lp、Leq、L5、L10、L50、L90、Lmin、Lmax、SD、Ld、Ln、Ldn等环境条件：温度-10℃~50℃、相对湿度20%~90%二、操作方法1.使用前准备1.1安装传声器：小心取出传声器，旋入声级计（不可掉落、摔扔或将传声器上金属保护栅旋下）；1.2声校准：将声校准器（94dB、1kHz）配合在传声器上，不振不晃，按下校准器电源开关，分析仪计权设置为A、C，声压级读数应为93.8dB，否则调节分析仪右侧面的灵敏度调节电位器，校准完成后取下校准器。

2.测量2.1瞬时声级测量开启分析仪电源开关或按【复位】键，工作方式即为瞬时A声级、“F”快特性、“中”量程测量，测量数据为所测A声级值，若要测C 声级，则按面板【计权】键显示C。

若读数变化较大，可按面板【快慢】键选“S”慢档时间计权进行测量，若被测声级过高，过载指示OVER闪亮，则按【量程】按键使其置于更高一档量程。

若被测声级太低，欠量程“ND”指示出现，则按【量程】按键使其置于更低一档量程。

按“保持”键，显示“HOLD”，分析仪处于最大值保持测量状态。

2.2单组自动测量分析仪在初始状态时，按【定时】键选择测量时间（10s/1m/5m/10m/15m/20m/1h/8h/24h/Man），按【运行/暂停】键后自动测量，并自动结束保存。

2.3手动测量如选择“Man”方式按【运行/暂停】显示“RUN”开始测量，再按【运行/暂停】显示“PAUSE”暂停，并按【输出】保存测量值。

2.4 24小时整时测量按[复位]键回到初始状态，按[整时]键显示“Regular”，表示24小时整时测量，此时按【定时】键可以选择每个小时的测量时间（10s/1m/5m/10m/15m/20m/1h），按【运行】键后开始测量，每个小时计算一组数据，自动测量24组数据并存储，注意最多可存储4天。

HS6288型多功能噪声分析仪技术说明书国营四三八0厂嘉兴分厂HS6288型多功能噪声分析仪技术说明书一概述HS6288型多功能噪声分析仪是一种袖珍式的智能化噪声测量仪器。

符合IEC651和IEC804对2型仪器的要求。

它集积分声级计、噪声统计分析仪、噪声采集器等几种仪器功能于一机，具有多种用途。

内置单片计算机，能按照预先设定的功能自动进行噪声数据的采集及计算，将计算得到的等效连续声级Leq、声暴露级L AE、统计声级L N（L10,L50,L90）、最大声级Lmax、最小声级Lmin、标准偏差SD等由液晶显示器直接显示，亦可将数据存储，再经由RS-232C口将全部结果在HS4784打印机或系统计算机上输出，实现脱机采集，连机结果输出。

过载时，用液晶（“OVER”）记忆显示方式，以便正确测量。

特点：（1）由于能同测量Leq，L AE，SD，L N，Lmin，Lmax，所以对结果分析时非常方便。

（2）由于能同时测量Leq，L AE，SD，L N，Lmin，Lmax，测量结果时，记忆了这一组数据的值和测量时间，测量结束后可多次读取，可在现场打印，或事后通过RS-232接口连接到系统计算机上打印出结果，画出统计分布和累积分布曲线，也可由系统计算机对测量数据作进一步处理，打印或存盘。

（3）Leq、L AE的自动测量分为10秒、1分、10分、15分、20分、1小时、8小时、24小时，手动操作可设置任意时间。

本仪器还可以进行24小时整时噪声测量，每遇整点测量一次，测量时间可设定，中间停止测量时仪器处于调电方式。

24小时测量结束，可在现场或事后通过4784打印机或系统计算机打印出每小时Leq，L AE，SD，L N，（L10，L50，L90）Lmin，Lmax及24小时总的Leq，L AE，L d，Ln，Ldn，SD，L N，Lmin，Lmax值.（4）过载时，用液晶（“OVER”）的记忆显示方式，以便正确地测量。

HS6288B噪声频谱分析仪期间核查作业指导书
1 范围
本规程适用于多功能声级计在两次检定之间的期间核查，本仪器用于环境噪声的监测，期间核查周期为12个月。

2 技术依据：
国家计量检定规程JJG188-2002声级计检定规程
3 核查项目及要求：
整机准确度不超过±2dB(A)。

4 期间核查技术条件
1、环境温度：10-40℃
2 、相对湿度 20- 80%。

3、大气压力：86-106千帕
4、供电电源：4节5号电池或5V外接电源。

5、无腐蚀性气体
6、校准设备声级校准器
5 核查方法：
开启声校准器，置于94 dB(A)档，连接被核查，读取声级计示值。

重复3次，按下式计算声级计整机准确度：
△=x－S
式中：△——声级计整机准确度，dB；
x——声级计示值，dB ；
S——校准器输出值，dB
整机准确度测量结果不超过±2dB(A)。

6 核查周期
核查周期一般为3个月。

7 实施
仪器设备的运行中检查由技术负责人负责组织，每年年初编写运行中检查周期计划，检测组负责执行中检查工作。

质量负责人监督执行情况。

HS6288E噪声分析仪期间核查方案（试行）
HS6288E噪声分析仪期间核查
1.目的
对HS6288E噪声分析仪运行情况进行检查，保证仪器正常使用,确保检验数据准确可靠。

2.范围
适用HS6288E噪声分析仪在校准或维修之后的运行检查。

3.依据
3.1HS6288E噪声分析仪使用说明书。

3.2JJG778-2005噪声统计分析仪检定规程。

4.条件
4.1 环境条件
4.1.1环境温度：—10℃~50℃
4.1.2相对湿度：20%~90%
4.2 电源要求
4.2.1 供电电源：五节五号碱性电池
4.3 仪器与试剂
4.3.1声级校准器
5. HS6288E噪声分析仪需检查的各性能及指标
5 .1利用声级校准器进行校准，直到指示93.8dB（参照说明书）。

6.相关记录
6.1 仪器设备期间核查记录表
XMZXD-JL-135 仪器设备期间核查记录。

HS6288E型多功能噪声分析仪使用说明书国营四三八○厂嘉兴分厂一概述HS6288E型多功能噪声分析仪是一种便携式智能化的噪声测量仪器，它集积分、噪声统计、噪声采集等几种功能于一体，在设计和功能上都有许多创新，能满足多种测量要求，主要性能指标符合JJG188—2002声级计检定规程要求。

本仪器具有大屏幕液晶显示，测量结果可长期保存在仪器内，最多可以存储500组单组数据和4组整时数据，通过内置RS-232C接口可在现场或事后用微型打印机打印出来或传送至计算机中。

本仪器结构紧凑、造型美观、功能多、自动化程度高，可用于环境噪声的测量，也可用于劳动保护、工业卫生及各种机器、车辆、船舶、电器等工业噪声测量。

二主要技术性能1传声器：Φ12.7mm(1/2″)驻极体测试电容传声器2测量范围：35dB~130dB3频率范围：20Hz~12.5kHz4频率计权：A、C计权5时间计权：快（F）、慢（S）6检波器特性：LMS真有效值，峰值因数37级量程：设高、中、低三档，每档线性范围≥60dB。

8测量时间设定：10s、1min、5min、10min、15min、20min、30min 、1h、8h、24h、24h整时、Man (人工)。

时钟：年、月、日、时、分、秒自动运行。

9自动测量功能：L A、Leq、、L N(L5、L10、L50、L90、L95)、SD、Lmax、Lmin、Ld、Ln、Ldn等10测量数据自动存储:500组。

11显示器：大屏幕液晶显示具有模拟表针、背光源显示等功能。

12输出接口：交流输出、直流输出、RS-232C接口。

13延伸电缆：视用户要求可配5米、10米、15米、20米14电源：5节LR6(5号) 高能碱性电池，并设有外接电源插入插孔。

15外形尺寸：l×b×h(mm) 290×80×3016质量：480g17环境条件：温度-10℃～50℃、相对湿度 20%～90%三工作原理与主要功能1 内有日历时钟，关机后还可长期准确运行，不用每次开机重新设定。

hs5920声级计和awa6228型声级计价钱标题:as824声级计和个体噪声仪价格库号：JX098405 价格：百度搜【润联网】查询主要技术参数：一概述HS6298B型噪声频谱分析仪是一种袖珍式智能化噪声测量仪器，它集精密声级计及频谱分析仪于一体，性能符合IEC61672-20022级的要求，同时也符合IEC1260和GB/T3241对倍频程滤波器滤波器的要求，适用于各种工业环境噪声测量尤其适用于对噪声进行频谱分析。

二主要功能和特点1 具有内置1/1倍频程滤波器。

2 采用数字检波技术替代以往一些传统的声级计，稳定性和可靠性大大提高。

3 采用LCD显示，显示清晰直观。

4通过RS-232接口与计算机连接，可输出每秒钟瞬时声级。

5 可储存12组频谱数据和800组等效连续声级。

6 可用微型打印机进行现场打印或事后通过计算机打印。

三主要技术性能1 传声器：Ф12.7mm（1/2″）测试电容传声器2 频率范围：20Hz~10kHz3 频率计权：A计权、C计权、Lin(线性)4 测量范围：30dB~130dB5量程控制：手动，分三档，线性范围 > 60dB。

6量程范围： 30dB ~90dB 50dB ~ 110dB &n标题:ms6700声级计和声级计awa5636参数库号：JX098433 价格：百度搜【润联网】查询主要技术参数：CENTER322声级计噪音计CENTER322声级计噪音计的特点:测量噪音的最佳之选手持式仪表瞬时值测量方式设计用来做噪音工程，品质控制，健康防治及各种环境噪音测量，如工厂、学校、办公室、交通道路、家庭、音响等各种场合之噪音测量应用。

自动换档记忆笔数16000笔CE认证,国际规范,IEC 651 TYPE II技术参数：国际规范IEC 651 TYPE II准确度1.5dB(在参考音压位准，94dB@1KHz)频率响应31.5HZ~8KHZ动态范围50dB测量范围LO：30dB～80dB Med：50dB～100dB Hi：80dB～130dB频率加权特性A和C时间加权特性快速（FAST）125毫秒，慢速（SLOW）1秒麦克风1/2英寸极化电容式麦克风显示4位数，解析度0.1dB，数值更新2次/秒记录笔数16000笔最大读数锁定MAX HOLD最小读数锁定MIN HOLD过载指示"OVER"、"UNDER"符号表示电源单一9V电池，006P或NEDA1604或IEC 6F 22电池寿命约50小时（碱性电池）操作温湿度0℃～40℃标题:声级计dt8852和声级计tes1350a价格库号：JX098432 价格：百度搜【润联网】查询AWA5636型声级计是一种数字化、模块化多功能声级计。

****XH(ZW)-*检验检测报告
委托单位: *****有限公司
受检单位: *****有限公司
检测地址: *市开发区****号
检测类别: 定期检测
*****检测技术有限公司
二○二九年七月三日
本公司声明
一、本报告无本公司“检验检测专用章”或公章无效。

二、本报告不得有涂改、增删或检测印章不符者无效。

三、本报告无编制人、检测人、申核人、签发人签字无效。

四、末经本公司书面批准，不得部分复制本报告。

经同意复制本报告、复印报告未重新加盖“检验检测专用章”或公章无效。

五、对检测结果有异议者，请于收到报告书之日起十五日内向我公司提出。

六、非本公司采样的送样委托检验检测结果仅对来样负责。

联系地址:
邮政编码:
联系电话:
传真:
*****检测技术有限公司
检验检测报告
检验检测结果见下页
编制人：校核人：审核人：签发人：签发日期：
*****检测技术有限公司检验检测报告
检验检测报告
--------接下页--------
检验检测报告
--------接下页--------
检验检测报告
紫外辐射（电焊弧光）检测结果
检验检测报告
****XH(ZW)-*紫外辐射（电焊弧光）检测结果
--------接下页--------
检验检测报告
****XH(ZW)-*噪声检测结果
--------以下空白--------。

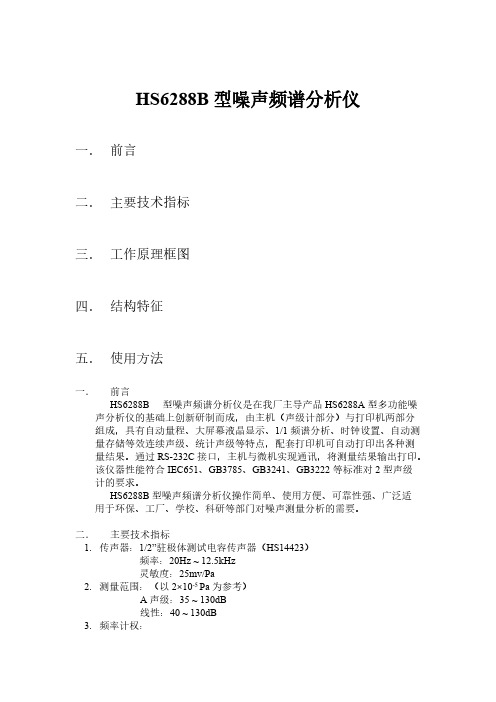

HS6288B型噪声频谱分析仪一．前言二．主要技术指标三．工作原理框图四．结构特征五．使用方法一．前言HS6288B 型噪声频谱分析仪是在我厂主导产品HS6288A型多功能噪声分析仪的基础上创新研制而成，由主机（声级计部分）与打印机两部分组成，具有自动量程、大屏幕液晶显示、1/1频谱分析、时钟设置、自动测量存储等效连续声级、统计声级等特点，配套打印机可自动打印出各种测量结果。

通过RS-232C接口，主机与微机实现通讯，将测量结果输出打印。

该仪器性能符合IEC651、GB3785、GB3241、GB3222等标准对2型声级计的要求。

HS6288B型噪声频谱分析仪操作简单、使用方便、可靠性强、广泛适用于环保、工厂、学校、科研等部门对噪声测量分析的需要。

二．主要技术指标1.传声器：1/2”驻极体测试电容传声器（HS14423）频率：20Hz ~ 12.5kHz灵敏度：25mv/Pa2.测量范围：（以2×10-5 Pa为参考）A声级：35 ~ 130dB线性：40 ~ 130dB3.频率计权：A计权：31.5Hz ~ 8kHz线性：20Hz ~ 12.5kHz4.检波器特性：LMS真有效值峰值因素：35.时间计权特性：F（快）、S（慢）、最大值保持。

6.滤波器特性：1/1倍频程中心频率：31.5Hz、63Hz、125Hz、500Hz、1kHz、2kHz、4kHz、8kHz。

7.自动测量功能：Leq、L AE、L10、L50、L90、Lmax、Lmin、SD、Ld、Ln、Ldn、及1/1频谱等。

8.测量时间设定：Man（人工）、10S、1min、5min、10min、15min、20min、1h、8h、24h、Regular（整时）时钟：年、月、日、时、分、秒设定运行9.测量数据自动存储：127组10.接口：RS-232C，外接配套打印机与微机实现测量数据自动打印与频谱直方图打印输出。

11.校准：使用HS6020或ND9声级校准器声级：94dB、频率1kHz12.显示器：54×42大屏幕液晶数显，具有模拟表针，测量方式、测量时间及时钟、1/1中心频率显示功能。

A W A6270＋型噪声频谱分析仪（频谱分析模块）使用说明书杭州爱华仪器有限公司2005年6月目录第1章简介……………………………………………………………第2章主要技术性能…………………………………………………第3章测量界面介绍…………………………………………………第4章使用方法………………………………………………………4.1 手动1/1倍频程频谱分析……………………………………4.2 自动1/1倍频程频谱分析……………………………………4.3 手动1/3倍频程频谱分析……………………………………4.4 自动1/3倍频程频谱分析……………………………………4.5 1/1倍频程混响时间测量……………………………………4.6 查看衰变曲线…………………………………………………4.7 1/3倍频程混响时间测量……………………………………4.8 数据调阅………………………………………………………4.9 数据打印………………………………………………………4.10 综合参数设置………………………………………………4.10.1 测量参数……………………………………………4.10.2 自定义参数……………………………………………4.10.3 时钟日期………………………………………………4.10.4 仪器信息………………………………………………第5章校准……………………………………………………………第6章与计算机连接…………………………………………………22389111212131414151617171818192020第1章简介AWA6270+型噪声分析仪是一款精密型噪声测量和频谱分析仪器，可配置不同的硬件和软件模块。

用于各种工业噪声的测量和频谱分析，环境噪声和机场噪声的自动监测，以及混响时间的测量。

频谱分析模块由两部分组成，一是滤波器，一个是分析软件。

它可以完成倍频程及1/3倍频程频谱分析和混响时间测量，频谱分析结果可以保存、打印、送入计算机。

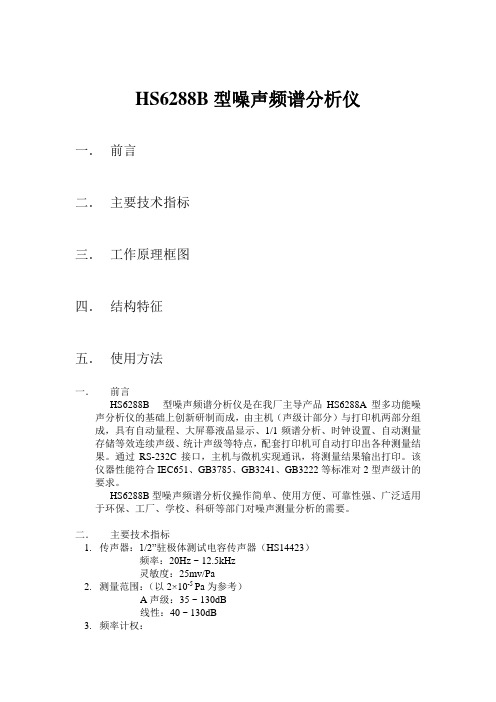

HS6288B型噪声频谱分析仪一．前言二．主要技术指标三．工作原理框图四．结构特征五．使用方法一．前言HS6288B型噪声频谱分析仪是在我厂主导产品HS6288A型多功能噪声分析仪的基础上创新研制而成，由主机（声级计部分）与打印机两部分组成，具有自动量程、大屏幕液晶显示、1/1频谱分析、时钟设置、自动测量存储等效连续声级、统计声级等特点，配套打印机可自动打印出各种测量结果。

通过RS-232C接口，主机与微机实现通讯，将测量结果输出打印。

该仪器性能符合IEC651、GB3785、GB3241、GB3222等标准对2型声级计的要求。

HS6288B型噪声频谱分析仪操作简单、使用方便、可靠性强、广泛适用于环保、工厂、学校、科研等部门对噪声测量分析的需要。

二．主要技术指标1.传声器：1/2”驻极体测试电容传声器（HS14423）频率：20Hz ~ 12.5kHz灵敏度：25mv/Pa2.测量范围：（以2×10-5 Pa为参考）A声级：35 ~ 130dB线性：40 ~ 130dB3.频率计权：A计权：31.5Hz ~ 8kHz线性：20Hz ~ 12.5kHz4.检波器特性：LMS真有效值峰值因素：35.时间计权特性：F（快）、S（慢）、最大值保持。

6.滤波器特性：1/1倍频程中心频率：31.5Hz、63Hz、125Hz、500Hz、1kHz、2kHz、4kHz、8kHz。

7.自动测量功能：Leq、L AE、L10、L50、L90、Lmax、Lmin、SD、Ld、Ln、Ldn、及1/1频谱等。

8.测量时间设定：Man（人工）、10S、1min、5min、10min、15min、20min、1h、8h、24h、Regular（整时）时钟：年、月、日、时、分、秒设定运行9.测量数据自动存储：127组10.接口：RS-232C，外接配套打印机与微机实现测量数据自动打印与频谱直方图打印输出。

11.校准：使用HS6020或ND9声级校准器声级：94dB、频率1kHz12.显示器：54×42大屏幕液晶数显，具有模拟表针，测量方式、测量时间及时钟、1/1中心频率显示功能。

1、目的为规范HS6298B型噪声频谱分析仪工作程序，正确测量、维护，保证检测工作顺利进行，确保操作人员人身安全和仪器安全制定本规范。

2、使用范围本作业指导书适用于HS6298B型噪声频谱分析仪使用、维护及保养。

3、编写依据HS6298B型噪声频谱分析仪使用说明书。

4、主要技术参数传声器：§12.7mm（1/2）测试电容传声器频率计权：A计权、C计权、Lin（线性）测量范围：30dB-130dB（A）量程范围：35dB -90dB (动态刻度显示10-100)50dB -110dB (动态刻度显示30-120)70dB -130dB (动态刻度显示50-140)使用条件：-10℃-50℃5、内容5.1设备操作步骤:通电检查：开启分析仪右侧面上电源开关，显示器应显示A声级、F快特性，显示模拟表针刻度（如果显示器左面出现“Batt”字符，表示电池电量不足，请及时更换电池），此时加声压，相应数据跟随变化表示正常。

声校准：将声级校准器（94dB、1kHz）配合在传声器上，不振不晃，开启校准器电源，分析仪计权设置为 A、C或Lin，声压级读数应为93.8dB,否则调节分析仪右侧面的灵敏度调节电位器，校准完成后取下校准器。

如果用活塞发生器（124dB、250Hz），分析仪计权必须设置在C或Lin，高量程，校准读数应指示在124dB。

时钟设置开启分析仪电源开关或按[复位]键，分析仪工作在初始状态，按[时钟]键，显示器显示时钟“时：分”，再按[时钟]键设置时钟，设置时显示格式为n-xx，左边n为1～6，分别表示年、月、日、时、分、秒，右边的xx就是所要设置的数值，按[时钟]改变左边的数字，按[↑]改变右边的数字，最后左边显示6时按[时钟]键完成设置。

如果在设置过程中按[运行]键，则分析仪退出时钟设置状态，并且不保存设置值瞬时声级测量①开启分析仪电源开关或按[复位]键，分析仪工作在初始状态，工作方式即为瞬时A声级、F快特性、中量程测量，测量数据为所测A声级值，如果要测C声级，则按[计权]键，使液晶显示器显示C，测量数据即为C声级值，如果按[计权]键，使液晶显示器显示Lin，测量数据即为线性声级值。
