挖掘机行走马达原理[整理版]挖掘机行走马达原理行走马达工作原理中大型履带式挖掘机的机重一般都在20t以上，机器的惯性很大，在机器起步和停止的过程中会给液压系统带来比较大的冲击，因此，行走控制系统必须改善以适应这种工况。
行走马达普遍采用高速马达加行星减速机或摆线针轮减速机，而液压马达部分的回路的控制有其特点。
行走马达的控制回路见图1，该马达配备了高压自动变量装置，当挂上高速挡时，回路接手动变速油口来油，推动变速阀左移，使马达变为小排量;如果行驶阻力增大致使油压升高到设定值时，油液推动变速阀右移，马达自动变为大排量低速挡，以增大扭矩。
因此这种马达可以随着行走阻力的变化而自动变换挡位。
除了马达可以变速之外，对马达的控制主要由马达控制阀完成，下面结合结构原理图(见图2)分析其工作原理。
假设A口进油，马达旋转，马达控制阀动作如下:(1)打开单向阀，液压油进入马达右腔。
(2)液压油通过节流孔进入平衡阀，并使其左移，接通制动器油路，使制动器松开，这个动作还接通了马达B口的回油油路。
(3)液压油通过安全阀的中间节流孔进入缓冲活塞腔，将缓冲活塞推到左侧。
如果此时系统压力超过此安全阀的设定压力(10.2MPa)，安全阀将在瞬间打开，起到缓冲作用。
(4)如果马达超速(例如下坡时)，泵来不及供油，则使A口压力降低，平衡阀在弹簧力作用下向右移动，关小马达的回油通道，从而限制马达的转速。
注意到行走马达控制阀内部有2个结构完全相同的安全阀(见图3和图4)，它们在挖掘机开始行走以及制动时将起到重要的缓冲作用。
下面分析它的工作原理。
当A 口不供油时平衡阀回到中位，由于机器惯性的影响使马达继续旋转，马达的功能转换为泵。
由于平衡阀的封闭致使B口压力升高，压力油通过左安全阀中间的节流孔进入缓冲腔，推动缓冲活塞右移，同时打开左安全阀向A腔补油。
当缓冲活塞移动到最右端后，B腔压力上升，左安全阀完全关闭。
如果压力进一步升高，B腔压力作用在右安全阀上，它限制了马达的最高压力(41.2MPa)，此压力就是最大制动压力。
国产中型挖掘机行走马达总成结构原理分析导读：本篇章主要分析负流量控制的国产中型挖掘机的行走马达总成（纳博特斯克CM35VL）的结构、工作原理、行走二速、行走自动降速等功能。
附有大量结构原理图、零部件分解爆炸图、局部液压回路分析图等。

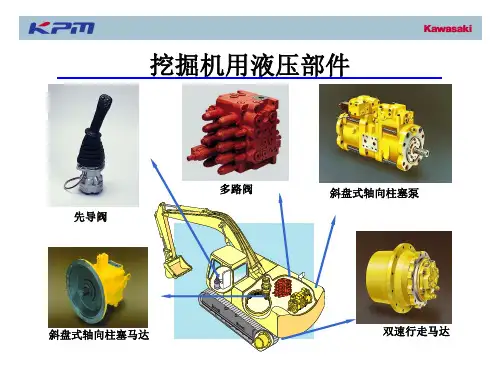

1、行走马达总成概述国产中型挖掘机驱动整车行走的装置即终传动装置实际由驱动轮、导向轮、支重轮、拖链轮及履带等组成，其中，驱动轮实际为两组直轴式轴向柱塞马达驱动减速机部分带动履带轮的结构，被称为左、右行走。
同时，行走马达排量可变，当马达排量最小时，可实现高速行走；当马达排量最大时，可实现降速增扭的低速行走。
故在实际工作中，行走马达可实现整车的高低速行走功能，即行走二速功能。
国产中型挖掘机所使用的行走马达总成的减速机为双级行星齿轮减速机，在结构上，减速机的外盖兼做马达的安装法兰，行走马达总成的安装位置简图如图1所示。
图1 行走马达总成安装位置简图图2为该行走马达的结构图。
1-平衡阀；2、3-过载阀；4、5-进油单向阀；6-梭阀；7-二速阀芯；m1-配流盘；m2-摩擦片；m3-分离片；m4-柱塞；m5-滑靴；m6-二速控制活塞；m7-制动活塞；m8-制动弹簧；m9-缸体；m10-主轴A、B口-马达主工作油口；Ps口-二速阀芯换向油口；Dr口-马达壳体排放口；Tin口-备用壳体排放口；Pp口-工艺丝堵口；Pm1、Pm2-马达测压口图2 行走马达结构图该机型使用的行走马达总成基本参数如表1所示。
表1 行走马达总成基本参数型号纳博特斯克CM35VL马达排量（mL/r）82.4（高速）/140.5（低速）行走溢流压力(MPa)34.3速度转换压力(MPa)25.5液压油温度范围（℃）-20～902、行走马达基本工作原理行走马达基本结构与回转马达基本相同，同为直轴式轴向柱塞马达，可参考回转马达相关章节描述，故行走马达本体的基本工作原理不再赘述。
与回转马达基本结构稍有不同的是，左、右行走马达均为变量马达，即行走马达斜盘倾角可变，马达排量可变，但其排量只可以处于其最小排量和最大排量两种排量状态上。

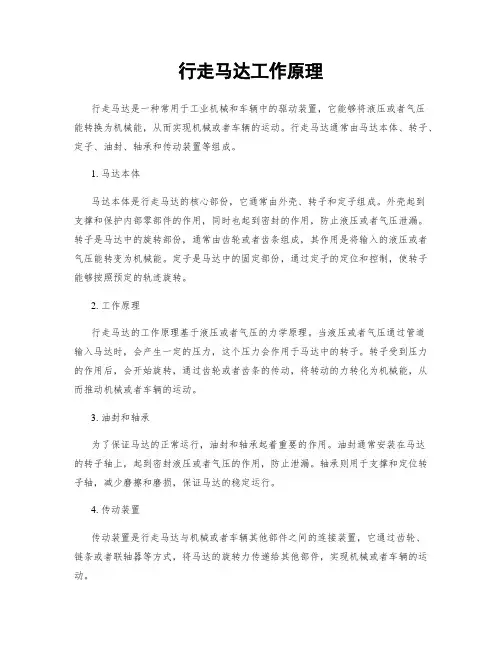

行走马达工作原理行走马达是一种常用于工业机械和车辆中的驱动装置，它能够将液压或者气压能转换为机械能，从而实现机械或者车辆的运动。
行走马达通常由马达本体、转子、定子、油封、轴承和传动装置等组成。
1. 马达本体马达本体是行走马达的核心部份，它通常由外壳、转子和定子组成。
外壳起到支撑和保护内部零部件的作用，同时也起到密封的作用，防止液压或者气压泄漏。
转子是马达中的旋转部份，通常由齿轮或者齿条组成，其作用是将输入的液压或者气压能转变为机械能。
定子是马达中的固定部份，通过定子的定位和控制，使转子能够按照预定的轨迹旋转。
2. 工作原理行走马达的工作原理基于液压或者气压的力学原理。
当液压或者气压通过管道输入马达时，会产生一定的压力，这个压力会作用于马达中的转子。
转子受到压力的作用后，会开始旋转，通过齿轮或者齿条的传动，将转动的力转化为机械能，从而推动机械或者车辆的运动。
3. 油封和轴承为了保证马达的正常运行，油封和轴承起着重要的作用。
油封通常安装在马达的转子轴上，起到密封液压或者气压的作用，防止泄漏。
轴承则用于支撑和定位转子轴，减少磨擦和磨损，保证马达的稳定运行。
4. 传动装置传动装置是行走马达与机械或者车辆其他部件之间的连接装置，它通过齿轮、链条或者联轴器等方式，将马达的旋转力传递给其他部件，实现机械或者车辆的运动。
总结：行走马达是一种将液压或者气压能转换为机械能的驱动装置，通过马达本体中的转子和定子的配合，将输入的液压或者气压能转变为旋转力，再通过油封、轴承和传动装置等部件的配合，将旋转力传递给机械或者车辆，实现其运动。
行走马达在工业机械和车辆中具有广泛的应用，其工作原理的理解对于设计和维护行走马达的工程师来说至关重要。

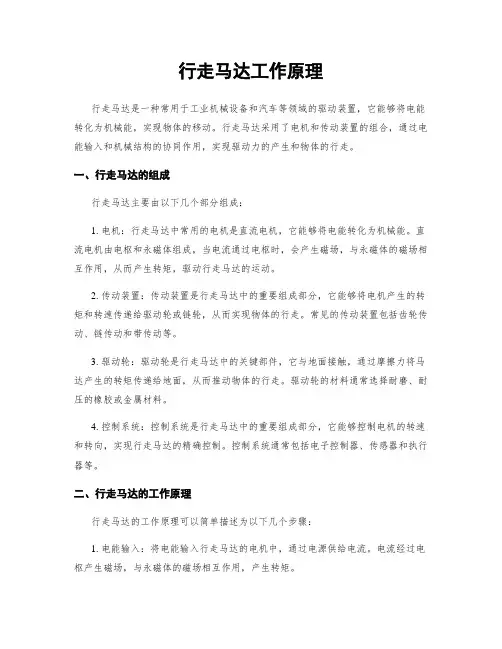

行走马达工作原理行走马达是一种常用于工业机械设备和汽车等领域的驱动装置，它能够将电能转化为机械能，实现物体的移动。
