LCD培训资料一、LCD定义LCD就是液晶显示器，是Liquid Crystal Display 的简称，它利用了液晶的电光效应，通过电路控制液晶单元的透射率及反射率，从而产生不同灰度层次及多达1670万种色彩的靓丽图像。

从结构上说，是平面显示器件，其基本结构，呈平板形。

它主要是由前后偏振片、前后玻璃片、封接边及液晶等几大部件组成，当然，不同类型的液晶显示器件其部分部件可能会有所不同，如：相变形、PDLC、多稳态型液晶显示器件没有偏光片，有源矩阵型液晶显示器件在基板上制作有有源矩阵电流等，但是所有液晶显示器件都可以以为是由两片光刻有透明导电电极的基板，夹持一个液晶层，封接成一个扁平盒，有时在外表面还可能贴装上偏振片等构成。

二、LCD的特点1、低压微功耗2、平板型结构3、被动显示型(无眩光，不刺激人眼，不会引起眼睛疲劳)4、显示信息量大(因为像素可以做得很小)5、易于彩色化(在色谱上可以非常准确的复现)6、无电磁辐射(对人体安全，利于信息保密)7、长寿命(这种器件几乎没有什么劣化问题，因此寿命极长，但是液晶背光寿命有限，不过背光部分可以更换)三、LCD的分类1、TN（Twist Nematic）即扭曲向列型液晶：将涂有透明导电层的两片光刻玻璃基板相对放置在一起，使其间距为6-7um，四周用环氧胶密封，但在一侧封接边上留有一个开口，该开口称为液晶注入口。

通过其注入口在真空条件下注入一层正介电异向性液晶，注入后，用树脂将开口封堵好，然后上下各加一偏光片，底面加上反光片，基本就构成了TN型液晶显示器件。

作为扭曲向列型液晶显示器件，在液晶盒内表面还应制作上一层定向层，该定向层经定向处理后，可使液晶分子在液晶盒内，在前后玻璃基板表面都呈沿面平行排列，而在前后玻璃基板之间液晶分子又呈90度扭曲排列，从而使其具有特有的光电和电光学特性。

TN型液晶显示器因技术层次较低，价格低廉，应用范围多在3英寸以下的小尺寸产品，而且仅能呈现出黑白单色及做一些简单文字、数字的显示，主要应用于电子表、计算器、简单的掌上游戏机等消费性电子产品。

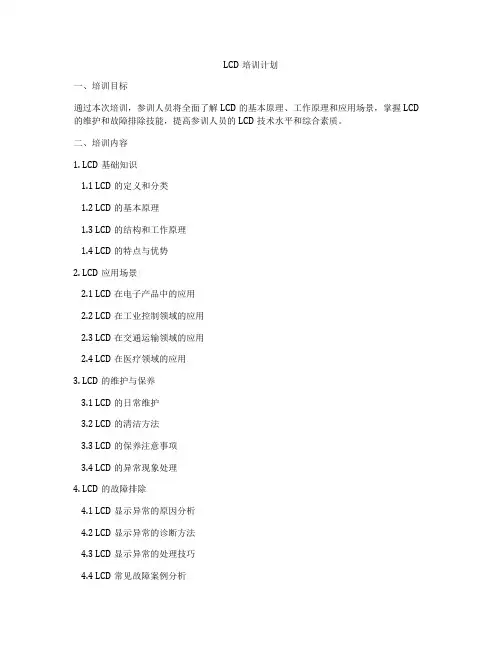

LCD培训计划一、培训目标通过本次培训，参训人员将全面了解LCD的基本原理、工作原理和应用场景，掌握LCD 的维护和故障排除技能，提高参训人员的LCD技术水平和综合素质。

二、培训内容1. LCD基础知识1.1 LCD的定义和分类1.2 LCD的基本原理1.3 LCD的结构和工作原理1.4 LCD的特点与优势2. LCD应用场景2.1 LCD在电子产品中的应用2.2 LCD在工业控制领域的应用2.3 LCD在交通运输领域的应用2.4 LCD在医疗领域的应用3. LCD的维护与保养3.1 LCD的日常维护3.2 LCD的清洁方法3.3 LCD的保养注意事项3.4 LCD的异常现象处理4. LCD的故障排除4.1 LCD显示异常的原因分析4.2 LCD显示异常的诊断方法4.3 LCD显示异常的处理技巧4.4 LCD常见故障案例分析5. LCD技术发展趋势5.1 LCD技术的发展历程5.2 LCD技术的未来发展方向5.3 LCD技术的应用前景展望三、培训方式1. 理论授课通过讲授LCD的基础知识、应用场景、维护与保养、故障排除等内容，让参训人员全面了解LCD的相关知识。

2. 实践操作参训人员将进行LCD的拆装、维护、清洁、故障排除等实际操作，提高参训人员的实际操作能力。

3. 案例分析通过LCD常见故障案例的分析，让参训人员掌握故障排除的方法和技巧。

4. 互动讨论参训人员将有机会与讲师进行互动讨论，解决实际工作中遇到的问题，提高参训人员的学习效果。

四、培训时间本次培训计划为期5天，每天8小时，共40个学时。

五、培训要求1. 参训人员需具备一定的电子技术基础知识；2. 参训人员需积极参与培训，认真学习培训内容；3. 参训人员需配合培训组织，按时完成培训任务。

六、培训考核1. 参训人员需通过培训期间的考核，达到合格分数方可结业；2. 考核方式包括理论考核、实践操作考核、课堂互动考核等；3. 未通过考核的参训人员将不能获得结业证书。

TFT-LCD基础必学知识点1. TFT-LCD是什么？TFT-LCD是一种使用薄膜晶体管（TFT）作为控制元件的液晶显示技术。

液晶TFT-LCD使用各个像素点的液晶颗粒来控制光的透过与阻挡，从而实现显示功能。

2. TFT-LCD的工作原理是什么？TFT-LCD的工作原理是通过控制各个像素的液晶颗粒的存储和释放电荷来控制光的透过与阻挡。

当没有电荷通过液晶颗粒时，液晶就会阻挡光线的透过，显示为黑色；当有电荷通过液晶颗粒时，液晶就会允许光线透过，显示为亮色。

3. TFT-LCD的组成结构是什么？TFT-LCD主要由以下几个组件组成：玻璃基板、液晶层、色彩滤光器、透明导电薄膜、液晶晶体管、背光源等。

其中，玻璃基板是整个显示结构的主体，液晶层用于控制光的透过与阻挡，色彩滤光器用于产生各种颜色，透明导电薄膜用于传输电荷，液晶晶体管用于控制电荷的存储和释放，背光源用于提供光源。

4. TFT-LCD的分辨率是什么？TFT-LCD的分辨率是指显示器能够显示的像素数量。

分辨率通常以水平像素数和垂直像素数来表示，例如1920×1080表示水平有1920个像素，垂直有1080个像素。

5. TFT-LCD的色彩深度是什么？TFT-LCD的色彩深度是指每个像素能够显示的不同颜色的数量。

常见的色彩深度有16位、24位和32位，分别表示能够显示2^16、2^24和2^32种颜色。

6. TFT-LCD的刷新率是什么？TFT-LCD的刷新率是指显示器每秒更新显示内容的次数。

刷新率越高，显示的画面就越流畅。

常见的刷新率有60Hz、120Hz和240Hz等。

7. TFT-LCD的视角是什么？TFT-LCD的视角是指显示器在不同角度下能够保持观看画面的质量和亮度。

通常以水平视角和垂直视角来表示，视角越大表示观看画面的范围越广。

8. TFT-LCD的响应时间是什么？TFT-LCD的响应时间是指液晶颗粒从接收到电荷到改变状态所需的时间。

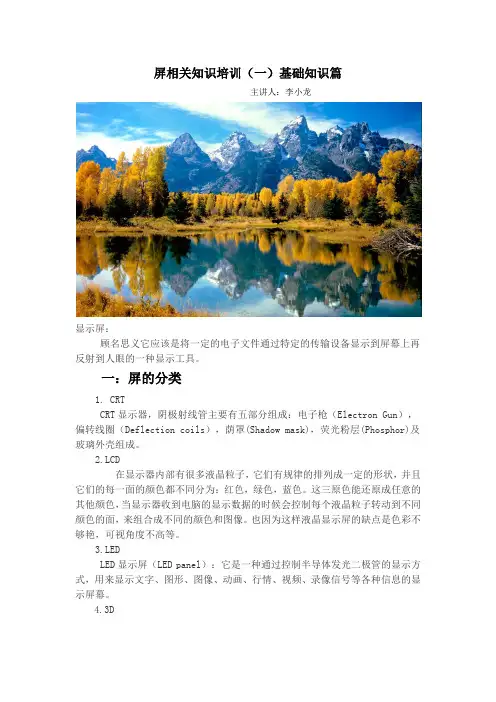

屏相关知识培训（一）基础知识篇主讲人：李小龙显示屏：顾名思义它应该是将一定的电子文件通过特定的传输设备显示到屏幕上再反射到人眼的一种显示工具。

一：屏的分类1.CRTCRT显示器，阴极射线管主要有五部分组成：电子枪（Electron Gun），偏转线圈（Deflection coils），荫罩(Shadow mask)，荧光粉层(Phosphor)及玻璃外壳组成。

2.LCD在显示器内部有很多液晶粒子，它们有规律的排列成一定的形状，并且它们的每一面的颜色都不同分为：红色，绿色，蓝色。

这三原色能还原成任意的其他颜色，当显示器收到电脑的显示数据的时候会控制每个液晶粒子转动到不同颜色的面，来组合成不同的颜色和图像。

也因为这样液晶显示屏的缺点是色彩不够艳，可视角度不高等。

3.LEDLED显示屏（LED panel）：它是一种通过控制半导体发光二极管的显示方式，用来显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕。

4.3D3D显示器一直被公认为显示技术发展的终极梦想，多年来有许多企业和研究机构从事这方面的研究。

日本、欧美、韩国等发达国家和地区早于20世纪80年代就纷纷涉足立体显示技术的研发，于90年代开始陆续获得不同程度的研究成果，现已开发出需佩戴立体眼镜和不需佩戴立体眼镜的两大立体显示技术体系。

传统的3D电影在荧幕上有两组图像（来源于在拍摄时的互成角度的两台摄影机），观众必须戴上偏光镜才能消除重影（让一只眼只受一组图像），形成视差（parallax），产生立体感。

5.等离子成像原理：等离子显示技术的成像原理是在显示屏上排列上千个密封的小低压气体室，通过电流激发使其发出肉眼看不见的紫外光，然后紫外光碰击后面玻璃上的红、绿、蓝3色荧光体发出肉眼能看到的可见光，以此成像。

二．技术参数可视角度液晶显示器的可视角度通常左右对称，而上下则不一定对称。

当背光源的入射光通过偏光板、液晶及取向膜后，输出光便具备了特定的方向特性，也就是说，大多数从屏幕射出的光具备了垂直方向。

一．TFT-LCD的基础知识培训1．显示器的发展概述1．1CRT：阴极射线管特点：电子枪结构，通过偏转线圈控制屏幕扫描位置，通过栅极控制电子加速。

优势：工艺成熟、性能稳定、像素可达0。

28mm以下，亮度高、RGB色彩缺点：体积大、辐射大、易老化1．2LED：发光二极管特点：采用半导体PN结的结构，形成点光源形式优势：寿命长，可靠性高，显示亮度高，可模块化拼装缺点：不能全彩色化1．3EL：电致发光显示特点：薄膜结构，有机薄膜电致发光真正的又轻又薄，优势：低功耗广视角，高响应速度，大规模工业生产的成本很低缺点：使用寿命目前只有几千小时。

1．4FED：场致发光显示特点：场发射平板显示器原理类似于CRT，CRT只有一支到三支电子枪，最多六支，而场发射显示器是采用电子枪阵列（电子发射微尖阵列，如金刚石膜尖锥），分辨率为VGA（640×480×3）的显示器需要92.16万个性能均匀一致的电子发射微尖，材料工艺都需要突破。

优势：同CRT缺点：工艺复杂1．5PDP：等离子显示特点：等离子体发光显示是通过微小的真空放电腔内的等离子放电激发腔内的发光材料形成的，发光效应低和功耗大是它的缺点（仅1.2lm/W，而灯用发光效率达80lm/W 以上，6瓦/每平方英寸显示面积），优势：在102～152cm对角线的大屏幕显示领域有很强的竞争优势。

缺点：驱动电压高1．6LCD：液晶显示特点：利用液晶在电场作用下，旋转的的特性优势：平板形，功耗低是目前唯一在亮度、对比度、功耗、寿命、体积和重量等综合性能上全面赶上和超过CRT的显示器件，它的性能优良、大规模生产特性好，自动化程度高，原材料成本低廉，发展空间广阔，将迅速成为新世纪的主流产品，是21世纪全球经济增长的一个亮点。

性能稳定、成本低、全彩色、安全，适应强，寿命长，重量轻是未来的发展性能综合评价：可视角、色调、亮度与对比度、响应与余辉、功耗与驱动电压1．7显示器基本常识配色：基色：R：红G：绿B：蓝配色：W: 白Y:黄C:青M:紫W=R+G+B Y=R+G C=G+B M=B+R三基色的深浅度、6500/7500/9300色温16位色+4位灰度32位真彩色，实现人眼可分辨的全部彩色64种彩色称为伪彩色帧：扫描行电极各施加一次扫描电压的时间帧频：单位时间扫描多少帧的频率占空比：扫描行电极选通时间与帧周期之比，等于扫描电极数N的倒数非存储型显示：施加电场时呈现显示状态存储型显示：脉冲驱动显示，撤掉外加电压，显示内容不变静态驱动显示：每个像素均有单独的电极动态驱动显示：像素电极呈矩阵方式显示分辨率Resolution # of Dot # of Pixel Aspect Ratio Remark320 x 240 76,800 230,400 4:3 Quarter VGA640 x 400 256,000 768,000 16:10 EGA640 x 480 307,200 921,600 4:3 VGA800 x 480 384,000 1,152,000 15:9 Wide VGA800 x 600 480,000 1,440,000 4:3 SVGA1024 x 600 614,400 1,843,200 17:10 Wide SVGA1024 x 768 786,432 2,359,296 4:3 XGA1280 x 1024 1,310,720 3,923,160 5:4 SXGA1400 x 1050 1,470,000 4,410,000 4:3 SXGA+1600 x 1200 1,920,000 5,760,000 4:3 UXGA1920 x 1200 2,304,000 6,912,000 16:10 Wide UXGA2048 x 1536 3,145,728 9,437,184 4:3 QXGA2560 x 2048 5,242,880 15,728,640 4:3 QSXGA3200 x 2400 7,680,000 23,040,000 4:3 GUXGAdpi：或ppi：每平方英寸的图素数DOT=3PIXEL对于一个15英寸的TFT显示器（1024×768）那么一个象素大约是0.0188英寸（相当于0.30mm），对于18.1英寸的TFT显示器而言（1280×1024），就是0.011英寸（相当于0.28mm）因此第一个特性即是亮度或明度，常以(cd / m2)为单位。

TPV LCD 探讨一授课人:叶林俊一、前言1. 液晶顯示器（LCD）目前科技資訊產品都朝著輕、薄、短、小的目標發展，在電腦周邊中擁有悠久歷史的顯示器產品當然也不例外。

在便於攜帶與搬運為前題之下，傳統的顯示方式如CRT映像管顯示器及LED顯示板等等，皆受制於體積過大或耗電量甚巨等因素，無法達成使用者的實際需求。

而液晶顯示技術的發展正好切合目前資訊產品的潮流，無論是直角顯示、低耗電量、體積小、還是零輻射等優點，都能讓使用者享受最佳的視覺環境。

2. 液晶的誕生要追溯液晶顯示器的來源，必須先從「液晶」的誕生開始講起。

在西元1888年，一位奧地利的植物學家，菲德烈．萊尼澤（Friedrich Reinitzer）發現了一種特殊的物質。

他從植物中提煉出一種稱為螺旋性甲苯酸鹽的化合物，在為這種化合物做加熱實驗時，意外的發現此種化合物具有兩個不同溫度的熔點。

而它的狀態介於我們一般所熟知的液態與固態物質之間，有點類似肥皂水的膠狀溶液，但它在某一溫度範圍內卻具有液體和結晶雙方性質的物質，也由於其獨特的狀態，後來便把它命名為「Liquid Crystal」，就是液態結晶物質的意思。

不過，雖然液晶早在1888年就被發現，但是真正實用在生活周遭的用品時，卻是在80年後的事情了。

西元1968年，在美國RCA公司（收音機與電視的發明公司）的沙諾夫研發中心，工程師們發現液晶分子會受到電壓的影響，改變其分子的排列狀態，並且可以讓射入的光線產生偏轉的現象。

利用此一原理，RCA公司發明了世界第一臺使用液晶顯示的螢幕。

爾後，液晶顯示技術被廣泛的用在一般的電子產品中，舉凡計算機、電子錶、手機螢幕、醫院所使用的儀器（因為有輻射計量的考慮）或是數位相機上面的螢幕等等。

令人玩味的是，液晶的發現比真空管或是陰極射線管還早，但世人了解此一現象的並不多，直到1962年才有第一本，由RCA研究小組的化學家喬．卡司特雷諾（Joe Castellano）先生所出版的書籍來描述。
