SMED(快速切换)经典教程

如何实施快速换模（SMED）？
快速换模（SMED），其目的旨在缩短作业转换的时间，而其关键点又在于划定内部作业转换和外部作业转换，并将内部作业转换尽可能地变为外部作业转换，然后尽可能地缩短内、外部作业转换时间。

总结步骤如下：
第一步：观察当前的流程
目的：应该采集目前有关换线的数据，确保观测人员的人数和工具放置人员的人数相同。

观测整个换线过程，从换线前最后一件产品直至换线后第一件产品；包括时间在内，记录下所有的动作，发现任何问题或是任何机会，必要的地方通过录像记录活动。

第二步：区分内准备时间和外准备时间
目的：将内部的换线时间与外部换线时间区分开来，去除外准备时间，可以大大缩短换模时间。

分析第一步收集到的当前数据，将换模作业分为内准备作业和外准备作业两类，外准备作业在停机前后做，从而消除外准备作业时间。

为了避免换模过程中的异常，换模开始之前需制定《换模点检表》，点检内容包含换模工具、台车或行车、加工物、检测仪器等。

第三步：去除内准备的浪费
目的：将内准备时间中的浪费消除，从而缩短换模时间。

常规的方法是利用如下手段排除换线中的浪费：平行作业、旋转式一次锁定方法、触摸式夹钳系统、工具放置的方法/位置统一、工具的尺寸统一、螺钉头尺寸统一、详细的工具更换表、改良设置，避免调试。

第四步：持续的内准备作业的外准备化
目的：通过对内准备作业的细分，缩短换模时间。

度都标准化了之后，那么螺帽的上紧部位也不会改变，如此可减少锁紧放松的旋转次数，当然也就减少了切换时间。

法则六：标准化
切换动作是因为产品不同而必须更换不同之模具或工作条件。

因此也必须作调整的动作，设定新的标准。

调整的动作通常需要花费整个切换时间的
50%-70%左右，而且调整的时间长短变异很大，运气好时，一下子就调整好了，运气不好时则需花费数十分钟，甚至数小时的情形，也常可看到。

对于调整的动作，必须先有调整也是一种浪费，要以排除调整洞作为改善的目标。

要排除调整的浪费，在方法上要掌握住标准不动的法则，换句话说，在机器上已经设定好的标准，不要因为更换模具，而又变动。

做法上可把内作业的调整动作移到外作业，并事先做好设定的动作；也可以勿拆卸整个模具，保留模座，只更换模穴的母子式构造方式来消除模具的设定动作；或可采用共用夹具的方式，以双组式的方式来做切换动作，即一组正在加工中，另外一组备材已经设定好了，切换时只需旋转过来即可立即达到切换的目的。

模具的高度标准化，也可以节省调整冲程的动作。

又如射出成形机必须根据多使用的模具，调整设定数个不同冲程或条件，调整时可设定一个样板，套上去用手一拨即可全部同时设定好。

更重要的是要取消以刻度式或仪表式读取数值的方式来认定工作条件，尽量改以块规、限位快等容易取放设定的方式来减少调整的时间，进而缩短切换时间。

法则七：事前准备
事前准备作业是属于外作业的工作。

外作业如果做得不好，就会影响内作业的顺利进行，是切换时间变长。

例如：外作业没有准备齐全，在内作业的时候，找不到所需的道具或者是模具错误、不良等，就必须临时停顿下来找寻道具或修整模具，造成内作业时间变长。

快速切換(SMED)簡介SMED=S ingle M inute E xchange of D iesMemory Y. Qin課程大綱什麼是快速切換快速切換對企業的影響快速切換實施的階段及規則快速切換的實施步驟案例分享主要學習內容1.什麼是快速切換起源､定義､相關概念﹔2.快速切換對企業的影響靈活生產､快速交付､优良品質､高效生產､精益企業5.案例分享4.快速切換的實施步驟3.快速切換實施的階段及規則八條法則1. 選擇一個有代表性的切換作業2. 建立小組並準備SMED研究3. 觀察並記錄目前切換的詳細過程4. 描述目前的狀況5. 設定改進目標6. 根據SMED的3個階段，分步建立並實施改進方案7. 檢查所得到的結果8. 標準化切換操作並培訓操作人員 1.平行作業﹐2.手動、腳勿動3.使用道具不使用工具4.與“螺絲”不共戴天5.不要取下螺栓、螺絲6.基準不要變動7.做好事前準備8.能簡則簡及標準化1.區分內部及外部的操作2.將內部操作轉化為外部操作3.优化各操作SMED 實施的三個階段課程目標z了解快速切換的重要性z了解快速產品切換的原理z掌握提升切換速度的方法z降低產品切換時間至少50%z轉變思維以實現工廠持續改進1.快速切換的起源2.快速切換的定義3.快速切換的相關概念快速切換50年代起源於日本﹐由新鄉重夫首先在豐田公司應用﹐通過9個月的持續改進把沖床換線時間由4小時降至3分鐘1969年，豐田汽車<1000噸>的壓床的換模時間為4小時，歷經6個月的改善後降至1.5小時時間；再經3個月的改善，換模時間再降至3分鐘內完成。

z什么是SMED ?Single Minute Exchange of Dies (快速換模)Single 表示小於10MinuteSMED最初使用在汽車製造廠，以達到快速的模具切換z SMED系統是一種能有效縮短產品切換時間的理論和方法快速切換z快速切換的相關概念：1.切換時間:從上一個產品生產結束到下一個合產品生產出來並達到設計速度的時間切換時間z快速切換的相關概念：2.內部切換時間只有當機器停下來才能進行的操作所需要的時間3.外部切換時間:可以在機器運行的情況下進行的操作所需要的時間z在換模過程中1.設備作業停滯2.沒有產品產出3.沒有任何增值活動(NVA)4.停滯的設備不能創造任何效益訂單一訂單二切換過程中的時間損失損失時間調整時間停產時間生產速度時間30%准備和清理15% 測量、設置和校正5%裝配和移開部件50% 試運行和調整多產品ÆJIT (Lean) ÆCell Line(快速切換)一、什麼是快速切換z 降低換線損失是推行SMED 的直接原因，但不是根本原因提高產能提高換線的頻率*之前採用SMED 之後需要加班的时间总共可以工作的时间321213要求有产出的时间换线时间和频率需求增加•缩短换线时间•不需要加班213縮小批量的大小降低存儲量提高靈活性縮短備貨時間提高品質減少浪費提高换线的频率SMED 可以為生產帶來兩方面的好處SMED減少調整過程中可能的錯誤优良品質縮短交貨時間即資金不壓在額外庫存上快速交付縮短切換的停車時間意味着更高的生產效率，即OEE提高高效生產使實現JIT，大量減少產品報廢成為可能精益企業靈活生產不需額外的庫存即可滿足客戶要求企業層面達成層面進站+ 加油+ 換輪胎+ 清理散熱器+ 出站六秒鐘典範：≈私家車更換4個輪胎Æ10-30分鐘VSF1z原始的切換基本過程（流程化）1.30% 準備和清理準備部件和工具，並檢查其狀況移走部件和工具，並進行清理2.5% 裝配和移開部件3.15% 測量、設置和校正4.50% 試運行和調整z傳統的切換觀念要求很高的知識和技巧只有通過經驗的積累才能提高為了減少切換時間太長造成的影響，儘量將生產批量擴大以上均是錯誤的觀念!這些都是基於切換時間不能大量減少的結論為什麼切換要花這麼長的時間？？1.混淆了內部和外部的切換操作很多操作是可以在設備運轉時進行的，可實際上卻在停車時進行的2.切換工作沒有進行優化沒有制定合適的標準--誰人何時做什么沒有進行平行作業工具、部件遠離作業現場，難以找到很多部件需要裝配有很多困難的設置，需要進行調整3.太長的調試時間z縮短外部時間的方法1.減少生產準備時間。

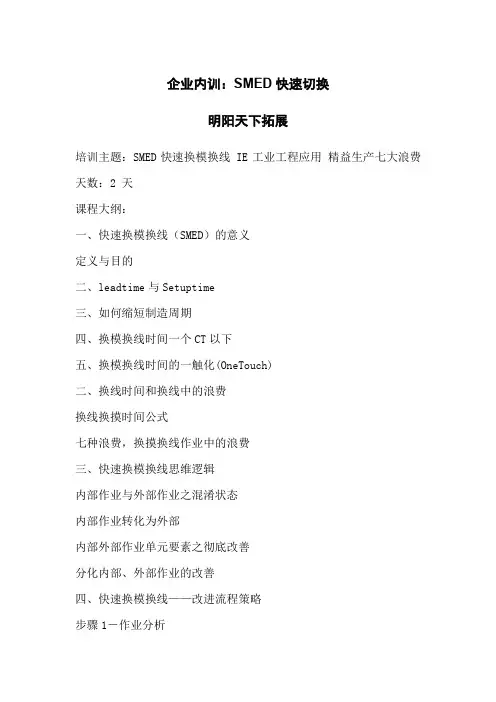

企业内训：SMED快速切换
明阳天下拓展
培训主题：SMED快速换模换线 IE工业工程应用精益生产七大浪费天数：2 天
课程大纲：
一、快速换模换线（SMED）的意义
定义与目的
二、leadtime与Setuptime
三、如何缩短制造周期
四、换模换线时间一个CT以下
五、换模换线时间的一触化(OneTouch)
二、换线时间和换线中的浪费
换线换摸时间公式
七种浪费，换摸换线作业中的浪费
三、快速换模换线思维逻辑
内部作业与外部作业之混淆状态
内部作业转化为外部
内部外部作业单元要素之彻底改善
分化内部、外部作业的改善
四、快速换模换线——改进流程策略
步骤1－作业分析
步骤2－作业调整
步骤3－IE原理的应用
步骤4－并行作业
五、快速换线八步法
记录现行换模换线程序
区分内部与外部作业，将内部作业转换为外部作业辨识同步作业，内部作业与外部作业的顺畅化
执行快速换模
验证新程序，记录新程序
六、快速换线的实例与技巧
七、答疑解疑
八、现场才实际操作
本文转自明阳天下拓展，转载请注明出处。

快速换模(SMED)技巧与法则作者：佚名来源：未知时间：2009-10-08掌握了快速切换的思想步骤之后，所碰到的最大困难就是如何缩短作业机外作业的动作时间。

以下几个技巧及法则若能确实做到，就能达到目的了。

法则一：并行操作所谓的平行作业就是指两个人以上共同从事切换动作。

平行作业最容易马上获得缩短作业时间的效果。

又一个人慢条斯理地从事切换动作，也许需耗1小时才能完成。

若能由两人共同作业，也许会在40分钟或20分钟就能完成。

那么整个切换时间就由原先的1小时减为20分钟至40分钟之间。

而在平行作业中所需的人工时间或许会增多、不变、减少，都不是所要考虑的重点。

因为，缩短了切换的时间所获得的其他效果远大于人工成本的部分，此点是一般人较容易忽视的。

在从事平行作业时，两人之间的配合动作必须演练熟练，尤需注意安全，不可因为疏忽而造成意外伤害。

法则二：双脚勿动切换动作主要是依赖双手的动作完成，脚必须减少移动或走动的机会。

所以切换时所必须使用到的道具、模具、清洁等等都必须放在专用的台车上，并且要有顺序地整理好，减少寻找的时间。

模具或切换物品进出的动线也必须设计成很容易进出的方式，切换的动作顺序要合理化及标准化。

法则三：特殊道具所谓工具就是一般用途的器具；道具则是为专门用途的而特制的器具。

就像魔术师表演所用的**牌一样是经过特殊的设计的，如果到文具店买一般的**牌，那么魔术师要变出一些奇妙的魔术就会比较困难了。

所以魔术师所用的器具就称为道具，而不是工具。

切换动作是要尽可能使用道具不要使用工具。

因为道具可提高切换的效率，而缩短切换的时间。

此外，测定的器具也要道具化，，用块规或格条来替代用量尺或仪表的读取数值测定。

最重要的一点就是要设法减少道具的种类，以减少寻找、取放到局的时间。

法则四：剔除螺丝在切换动作时，螺丝是最常见到被用来固定模具的方法。

使用螺丝当然有其必要性，但是装卸螺丝的动作通常占去了很多的切换时间。

如果仔细观察，还会发现，滥用螺丝的地方真是太多了。
