机械制图 基本几何体(一)

《机械制图》课程标准一、课程性质与任务《机械制图》课程是高职装备大类（46）的一门专业基础课程。

本课程开设在第一学期，同步课程有《公差配合与测量技术》，后续课程有《机械设计》、《机械产品数字化设计》、《数控加工工艺及编程》、《机电设备故障诊断与维修》等。

本课程培养学生严格按照规范国家制图标准，运用正投影法的基础理论及其应用（点线面、基本体、切割体、相贯体、组合体的投影），机件形状的常用表达方法，能够进行标准件的绘制，中等复杂程度的零部件的图样绘制，为今后从事机械产品设计、数控编程、工艺编制、夹具设计、设备维修及技术改造奠定基础。

二、课程目标与要求1.素质目标（1）养成爱岗敬业的劳动态度；（2）养成严谨踏实、精益求精的工匠精神；（3）养成安全第一、注重规范的职业习惯和素养；（4）增强学生勇于探索的创新精神；（5）养成自主学习、协作探究、分析问题和解决问题的能力。

2.知识目标（1）了解国家制图标准和投影法的一些基本概念；（2）掌握正投影法的基础理论及其应用；（3）掌握点线面、基本体、切割体、相贯体、组合体的投影绘制方法；（4）掌握机件形状的常用表达方法；（5）掌握标准件的绘制；（6）掌握绘制（含零部件测绘）和阅读机械图样方法，学会标注尺寸，确定技术要求，初步具备中等复杂程度零部件的绘图能力。

3.能力目标（1）培养学生掌握基本的制图知识；（2）培养学生能够熟练的看懂基本的三视图，分析空间构型；（3）培养学生识读机械图样的能力；（4）培养学生绘制机械图样的能力；（5）培养学生严格遵守国家标准的意识，及运用和贯彻国家标准的初步能力；（6）培养学生的综合能力：观察事物、发现问题、分析问题、解决问题的能力。

三、课程结构与内容（一）教学载体针对“机械产品图样识读和绘制”的学习任务，课题组共同研究后确认以一级圆柱齿轮减速器为载体，以典型零件、数控加工零件和模具作为辅助。

该载体的零部件具有典型性，普遍性的特点。

（二）课程内容本课程程划分为7个项目，共64学时。

机械制图教案（第一部分）一、教学目标1. 了解机械制图的基本知识，掌握国家标准的有关规定。

2. 学会使用绘图工具和仪器，掌握基本绘图方法。

3. 熟悉正投影原理，掌握基本几何体的投影特性。

4. 学会绘制组合体的三视图，并能正确表达其形状。

5. 掌握机械制图的标注方法，包括尺寸、公差、形位、表面粗糙度等。

二、教学内容1. 机械制图基本知识机械制图的国家标准绘图工具和仪器的使用绘图的基本方法2. 正投影原理投影面和投影方法基本几何体的投影特性投影变换3. 组合体的三视图组合体的组合方式画组合体三视图的方法和步骤常见组合体的三视图绘制实例4. 机械制图的标注尺寸标注的规则和方法公差、形位、表面粗糙度的表示方法标注的综合练习三、教学重点与难点1. 教学重点：国家标准在机械制图中的应用基本绘图方法和技巧正投影原理及基本几何体的投影特性组合体三视图的绘制方法机械制图的标注方法2. 教学难点：投影变换的计算组合体三视图的绘制标注的综合练习四、教学方法1. 采用讲授法，讲解机械制图的基本知识和技巧。

2. 采用演示法，展示绘图工具和仪器的使用方法。

3. 采用练习法，让学生通过实际操作，掌握基本绘图方法和技巧。

4. 采用案例分析法，分析实际工程图纸，提高学生对机械制图的理解和应用能力。

五、教学准备1. 教师准备教案、PPT、绘图工具和仪器。

2. 学生准备绘图用品，如铅笔、橡皮、直尺、圆规等。

3. 准备一些典型的组合体模型或图纸，用于教学演示和练习。

机械制图教案（第二部分）六、教学内容1. 机械制图的标准标准的含义和作用标准的分类和结构标准的应用和执行2. 视图基本视图斜视图局部视图展开视图3. 断面图和剖面图断面图的种类和画法剖面图的种类和画法断面图和剖面图的应用4. 机械制图的符号和标注符号的种类和意义标注的规则和方法符号和标注的组合应用七、教学重点与难点1. 教学重点：机械制图标准的理解和应用视图的绘制方法和技巧断面图和剖面图的绘制方法符号和标注的规范使用2. 教学难点：视图的转换和绘制断面图和剖面图的绘制技巧符号和标注的综合应用八、教学方法1. 采用案例分析法，分析实际工程图纸中的标准应用。

《机械识图》课程标准一、课程名称：机械识图二、对象：三年制中职数控技术应用专业学生三、课时：148四、学分：8五、课程目标本课程的主要任务是通过学习识图的基本知识、基本方法，使学生具有识读中等复程度的机械图样和绘制简单机械图样的能力，具备一定的空间想象和思维能力，为后续专业课程的学习和从事数控应用技术工作打好基础。

职业能力目标；能够正确使用绘图工具和绘图仪器，能了解和查阅机械制图有关国家标准掌握正投影法的基本理论及应用能识读中等复杂程度的零件图和简单的装配图能绘制简单的零件图六、设计思路本课程是树控应用技术专业的一们主要专业基础课程，教学遵循学以致用原则，因此采用“项目教学法”，结合生产生活实际，使每一教学内容有具体的事物、形象的描速、明确的任务，强调教学内容与岗位实际的紧密联系，通过师生共同参与，共同努力，达成教学目标。

七、内容纲要项目一制图基本知识与基本技能4课时教学目标最终目标；能正确抄画平面图形促成目标；1．能查阅和选用机械制图国家标准2．能选择合理的图线绘制平面图形模块一抄画平面图形（一）工作任务抄画平面图形（二）实践知识1．各种手工绘图工具的使用2．国家标准的选用；图幅、绘制图线、书写文字、标注尺寸等。

（三）理论知识1．图样的基本概念2．线型、线宽、图幅、字体、字号等国家标准（四）拓展性知识机械制图国家标准的使用。

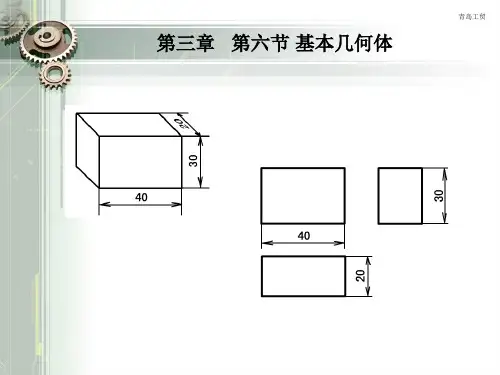

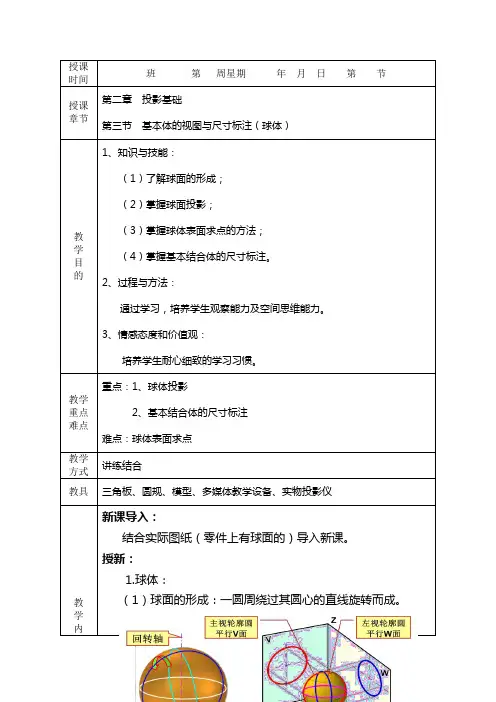

项目二三视图的形成及投影作用 8课时教学目标最终目标：能用正投影的方法正确绘制三视图促成目标：能正确理解并运用投影规律绘制三视图模块一基本几何体三视图的画法（一）工作任务绘制基本几何的三视图（二）实践知识1．运用直尺测量长方形尺寸2．绘图基本方法（三）理论知识1．正投影的原理2．三视图的投影规律3．点、线、面的投影（四）拓展性知识中心投影法和平行投影法的区别项目三基本几何体的识读和绘制 16课时教学目标最终目标：能正确识读和绘制基本几何三视图促成目标：1．能根据特征视图，正确快速识读基本几何体2．能根据基本几何体的形体特征，正确绘制其三视图能绘制基本几何体的轴测图模块一棱柱三极视图的绘制（一）工作任务1．会绘制棱柱三视图2．能根据棱柱三视图绘制其轴测图（二）实践知识1．棱柱尺寸的测量2．线性尺寸的标注（三）理论知识1．正投影法和三视图的形成原理2．三视图与物体方位的对应关系3．三视图的读图方法4．棱柱的概念（四）拓展性的知识1．不同方位的棱柱的三视图的绘制2．棱柱轴测图的绘制3．棱柱表面上点线面的求法模块二圆柱三视图绘制（一）工作任务1．会绘制圆柱三视图2．能根据圆柱三视图绘制其轴测图（二）实践知识1．圆柱尺寸的测量2．圆及圆弧尺寸的标注（三）理论知识1．绘制圆柱零件图2．根据三视图绘制圆柱的轴测图（四）拓展性知识1．圆弧尺寸、角度尺寸的标注2．圆柱表面上点线面的方法模块三棱锥三视图的绘制（一）工作任务1．会绘制棱锥三视图2．能根据棱锥三视图绘制其国同测图（二）实践知识1．棱锥尺寸的测量2．线性尺寸的标柱（三）理论知识1．正投影法和三视图的形成原理2．三视图与物体方位的对应关系、3．三视图的读图方法3．棱锥的概念（四）拓展性知识1．不同方法的棱锥的三视图的绘制2．棱锥轴测图的绘制3．棱锥表面上点线面的方法模块四圆锥三视图绘制（一）工作任务1．会绘制圆锥三视图2．能根据圆锥三视图绘制其轴测图（二）实践知识1．圆锥尺寸的测量2．圆及圆弧尺寸的标注（三）理论知识1．圆锥零件图2．根据三视图绘制图锥的轴测图3．素线法求圆锥表面上点的方法（四）拓展性知识1．截面法求圆锥表面上的点2．角度尺寸的标注3．圆柱零件在生活中的应用3．球体的三视图画法项目4组合体视图的识读与绘制32课时教学目标最终目标：能正确识读和绘制组合体三视图促成目标：1．会绘制叠加体的三视图和轴测图2．会对叠加体进行正确的尺寸标注3．能区分定形尺寸、定位尺寸、总体尺寸模块一叠加体三视图的识读与绘制（一）工作任务1．会识读和绘制叠加体三视图和轴测图2．能根据叠加体三视图绘制其轴测图3．能对叠加体进行正确的尺寸标注（二）实践知识1．叠加体视图的特征2．生活中叠加类零件的应用（三）理论知识1．叠加体的概念及基本体叠加方式2．叠加体基本尺寸的标注方法3．定位、定位尺寸的概念（四）拓展性知识1．视图的正确选择2．相贯线的计算模块二截割体三视图的识读与绘制（一）工作任务1．会识读和绘制截割体三视图和轴测图2．能根据截割体三视图绘制其轴测图3．能对截割体进行正确的尺寸标注（二）实践知识1．截割体的形成2．截割体视图的特征（三）理论知识1．截割体的概念及应用2．截割体尺寸的标注方法（四）拓展性知识1．视图的正确选择2．截割体尺寸的测量及标注3．尺寸链的计算模块三复杂组合体的识读与绘制（一）工作任务1．能综合运用各种视图表达方法，合理选择并表达形体（二）实践知识1．中等复杂程度零件的实例及应用场合2．中等复杂程度零件的结构分析（三）理论知识1．视图、局部视图、斜视图的概念2．剖视、剖面的概念3．组合体的概念（四）拓展知识1．零件的表达方式项目五数控加工零件图的识读 20课时教学目标最终目标：能正确识读中等复杂程度的数控加工零件图和绘制简单数控加工零件图促成目标：1．掌握识读零件图的一般方法和步骤。

机械制图基础知识一（第一章——第四章）1、国家制图标准规定，基本幅面有A0、A1、A2、A3和A4共5种。

必要时允许选用加长幅面。

加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。

A4图纸的幅面尺寸是210X297mm。

2、在图样上必须用粗实线画出图框。

图框有留装订边和不留装订边两种格式。

同一产品的所有图样均应采用同一种格式。

3、为了使图样复制和缩微摄影时定位方便，应在图纸各边长的中点处分别画出对中符号。

必要时可使标题栏位于右上角。

同时为了明确绘图和看图方向，在图纸下边对中符号处画一个方向符号。

4、国家标准（GB/T10609.1-1989）中规定，标题栏一般应位于图纸的右下角，标题栏中的文字方向为看图方向。

5、图样中图形与其实物相应要素的线性尺寸之比，称为比例。

比例分为原值比例、放大比例、缩小比例三种。

6、绘图时尽可能采用原值比例。

不论采用何种比例，图样中所注的尺寸数值都是所表达对象的真实大小，与图形比例无关。

比例一般应标注在标题栏中比例栏内。

必要时，可在视图名称的下方标注比例。

7、图样中书写字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。

字体的高度（h）分为：20mm、14mm、10mm、7mm、5mm、3.5mm、2.5mm和1.8mm八种。

字体的高度代表字体的号数。

8、汉字应写成长仿宋体，并采用国家正式公布推行的《汉字简化方案》中规定的简化字。

汉字的高度h不应小于3.5mm，字宽一般为2h/.。

9、字母和数字分为A型和B型两种，一般采用B型字体。

B型字体的笔画宽度（d）为字高（h）的1/10。

数字和字母可写成斜体或直体。

斜体字字头向右倾斜，与水平基准线约成750。

用作指数、分数、极限偏差、注脚等的数字及字母，一般应采用小一号的字体。

10、在同一图样上，只允许选用一种型式的字体。

11、国家标准〈〈机械制图图样画法图线〉〉（GB/T4457.4-2002）中规定绘制机械图样的线型有9种，包括粗实线、细虚线、细点画线、细实线、波浪线、双折线、粗虚线、粗点画线、细双点画线。
