Ch 3 过冷奥氏体的等温转变和连续冷却转变

过冷奥氏体等温冷却转变曲线概述●冷却是钢热处理时的最关键工序，冷却工艺不同可造成钢的热处理组织和性能有巨大差异，合理制订热处理工艺需要准确的理论依据。

●奥氏体的等温冷却转变曲线是冷却工艺的理论依据。

●实验研究建立奥氏体的等温冷却转变曲线的方法是本学科典型的研究方法之一。

内容1.引言2.过冷奥氏体等温冷却转变曲线的建立3.过冷奥氏体等温冷却转变曲线分析重点难点1.引言2.过冷奥氏体等温冷却转变曲线的建立•3.过冷奥氏体等温冷却转变曲线分析目标掌握建立过冷奥氏体等温冷却曲线图的实验方法；掌握过冷奥氏体转变中的相变驱动力及原子扩理解热处理工艺的全过程及关键；能利用过冷奥氏体等温转变曲线分析钢在热处理过程中的各种组织变化。

初步形成实验研究解决具体问题的思维模式，具备一定的实验设计能力。

知识目标能力目标素质目标学情分析●授课对象为大学二年级第一学期或二年级第二学期的工科专业学生。

●学生对奥氏体在温度变化过程中的转变的认识往往还停留在铁碳相图这一阶段。

同时实验条件的不足使得用实验方法建立过冷奥氏体等温冷却转变曲线只能通过课堂讲授来理解，这对课程学习均产生不利影响。

设计●主要采用讲授法教学，合理引导学生兴趣，提高课堂教学效率，采用线图、表格、金相照片等多种总结手段对比、归纳进行教学。

●精心设计课堂引言，动学生积极性，交代清楚本课堂要讲授和讨论的问题。

●注意讲授法和其他多种教学方法的有机结合。

过冷奥氏体的等温冷却转变曲线热处理的三个步骤：-Step1.加热-Step2.保温-Step3.冷却图1-1 两种不同的热处理工艺-1.连续冷却转变-2.等温冷却转变-Step1.加热到高于A1的某个温度。

-Step2.在高于A1的某个温度长时间保温。

-Step3.以不同的冷却速度和方式冷却，其目的为获得不同的组织，使得钢具有不同的性能。

-Step1+Step2=奥氏体化-Step3 则是热处理的关键步骤1. 引言奥氏体转变为珠光体？Step1+Step2=奥氏体化获得微观组织: 均匀、稳定的奥氏体组织Step3.当温度降低到低于723℃时:1.稳定奥氏体→ 不稳定奥氏体2.然后，不稳定奥氏体→?(unknow)2.1. ?=珠光体可以！这从相图中也可以直接看出2.2. ?=暂时未知图1-2. 简化铁碳合金相图●等温热处理试验◆共析钢等温热处理实验步骤：Step1.加热；Step2.保温；Step3.淬火；Step4.盐浴保温；Step5.淬火；2134562. 过冷奥氏体等温冷却转变曲线的建立◆步骤Step1.加热Step2.保温Step3.淬火Step4.盐浴Step5.淬火Step6.观察微观组织◆目的1+2.奥氏体化，获得均匀稳定的奥氏体组织；3.迅速降温至低于A1线的某个温度；4.在3步所给定的温度下盐浴保温；5.淬火以保留4步所获得的热处理微观组织；6.观察区分第5步所获得5506502s5s10s30s40s过冷奥氏体+珠光体过冷奥氏体+珠光体过冷奥氏体+珠光体珠光体过冷奥氏体过冷奥氏体+托氏体过冷奥氏体+托氏体托氏体在不同温度下保温将获得不同的组织；如图，从上至下依次为：珠光体（P）；索氏体（S）；托氏体（T）；上贝氏体（B上）；下贝氏体（B下）；马氏体（M）；过冷奥氏体等温冷却转变曲线每一种组织在不同的温度下都有转变的开始和终了点，将开始点和终了点依次相连就得到了过冷奥氏体等温冷却转变曲线。

现象：
大型锻件在淬火时，如果在空气中停留时间比较长，或在具 有较长蒸汽膜覆盖期的油中冷却后，钢钢件的表面硬度会低 于心部硬度，即出现逆硬化。
解释：
在钢件表面，由于在空气中预冷（从临界点A1到P点），空 冷冷速（β）低于淬火冷速（α），当继续以淬火冷速（α） 冷却到 TR’ 温度时，孕育期消耗量已超过1，从而发生部分 珠光体相变，使淬火后的表面硬度下降。而在钢件内部，从 A1点到 TR’ 温度，一直以淬火冷速（α）冷却，孕育期消耗 量小于1，未发生珠光体相变，全部淬成马氏体组织，所以 硬度反而比表面高。
6. 在Ms点以上不出现C曲线，但可能有碳化 物析出的C形曲线。 奥氏体钢
§6.3 影响C曲线的因素
（1）碳含量 亚共析钢中，随碳含量的上升, C曲线右移； 过共析钢中，随碳含量的上升，C曲线左移。 因此，共析钢的C曲线离纵轴最远，共析钢的 过冷奥氏体最稳定。
（2）合金元素 除Co、Al以外，合金元素均使C曲线右移，即 增加过冷奥氏体的稳定性，具体影响见图 6-4 。 （3）加热条件 奥氏体化温度越高，保温时间越长，则形成的 奥氏体晶粒越粗大，成分也越均匀，同时也有 利于难溶碳化物的溶解。所有这些都降低奥氏 体分解时的形核率，增加奥氏体的稳定性，使 C曲线右移。
4. 只有贝氏体转变的C曲线 含碳量低（＜0.25%）而含Mn、Cr、Ni、 W、Mo量高的钢。 如：18Cr2Ni4WA、18Cr2Ni4MoA 扩散型的珠光体转变受到极大阻碍，只出 现贝氏体转变的C曲线。
5. 只有珠光体转变的C曲线 中碳高铬钢 3Cr13、3Cr13Si、4Cr13等
3. Vc的工程意义 （1）代表钢接受淬火的能力； （2）决定钢件淬透层深度的主要因素 （3）合理选用钢材和正确制定热处理工艺 的重要依据之一。 4. Vc的影响因素 CCT图左移的因素 增大Vc CCT图右移的因素 减小Vc

过共析钢是一种特殊的钢材，其具有良好的强度和耐磨性，因此在工程领域得到了广泛的应用。

过冷奥氏体连续冷却转变技术是制备过共析钢的一种重要方法，其通过控制奥氏体形核和长大过程，实现了钢的微观组织和性能的优化。

本文将对过共析钢的形成机理、过冷奥氏体连续冷却转变技术的工艺特点和研究进展进行详细介绍。

一、过共析钢的形成机理1.1 过共析钢的定义过共析钢是指在固态转变过程中，共析相组织萌发和生长，最终形成的一种特殊的钢材。

其主要特点是共析相的均匀分布和细小尺寸，能够显著提高钢材的强度和耐磨性。

1.2 过共析钢的形成机理在过共析钢的形成过程中，共析相的形核和生长是非常关键的。

过共析相主要是由碳化物和硬质合金相组成，其形核和长大受到奥氏体形核和生长的影响。

了解过共析钢的形成机理对于控制其微观组织和性能具有重要意义。

二、过冷奥氏体连续冷却转变技术的工艺特点2.1 过冷奥氏体连续冷却转变技术的原理过冷奥氏体连续冷却转变技术是一种通过快速冷却和保持在α+γ两相区进行组织调控的方法。

其基本原理是在合适的温度范围内，通过适当的冷却速度和延时时间，促进奥氏体形核和长大的控制，实现共析相的均匀分布和细小尺寸。

2.2 过冷奥氏体连续冷却转变技术的工艺特点过冷奥氏体连续冷却转变技术具有工艺简单、成本低、生产效率高等特点。

通过合理的工艺参数选择和控制，可以获得具有优异性能的过共析钢材。

三、过冷奥氏体连续冷却转变技术的研究进展3.1 过冷奥氏体连续冷却转变技术在过共析钢制备中的应用目前，过冷奥氏体连续冷却转变技术在过共析钢制备中得到了广泛的应用。

通过对工艺参数和设备的优化，可以获得具有良好性能和稳定质量的过共析钢产品。

3.2 过冷奥氏体连续冷却转变技术的未来发展方向随着科学技术的不断发展和进步，过冷奥氏体连续冷却转变技术在过共析钢制备中的应用仍将不断深化和拓展。

未来的发展方向包括对工艺参数、设备性能和产品质量的进一步提高，以及对新型材料和新工艺的探索和研究。

第三节奥氏体在冷却时的转变奥氏体在冷却时发生的组织转变，既可在恒温下进行，也可在连续冷却过程中进行，随着冷却条件的不同，奥氏体可在A1以下不同的温度发生转变，获得不同的组织。

所以，冷却是热处理的关键工序，它决定着钢在热处理后的组织和性能。

在临界转变温度A1以上存在的奥氏体是稳定的，不会发生转变。

但一旦冷却到A1以下，则变得不稳定，冷却时要发生组织转变。

这种在临界温度以下存在且不稳定的、将要发生转变的奥氏体称为过冷奥氏体。

研究过冷奥氏体的冷却转变行为，通常采用两种方法，一种是利用奥氏体等温转变曲线研究奥氏体在不同过冷度下的等温转变过程，另一种是利用奥氏体连续冷却转变曲线研究奥氏体在不同冷速下的连续冷却中的转变过程。

一、共析钢过冷奥氏体等温转变曲线这里以金相－硬度法为例，来说明共析钢的过冷奥氏体等温转变曲线的测定过程。

将共析钢制成圆形薄片试样（Φ10×1.5mm）。

试样被加热到临界点Ac1以上某一温度并保温一段时间，得到均匀的奥氏体组织，然后将试样分别迅速投入到不同温度的盐浴炉中，从放入盐浴中开始计时，每隔一段时间从盐浴中取出一块试样迅速放入水中。

对各试样做金相组织观察和硬度测定就可以得出各等温温度下不同等温时间内奥氏体的转变量，就可以得到一系列的奥氏体等温转变开始点和转变终了点。

若以等温转变温度为纵坐标，转变时间（以对数表示）为横坐标，将所有的转变开始点连接成一条曲线（称为等温转变开始线）；同样，将所有的转变终了点也连成一条曲线（称为等温转变终了线），就可以得到如所示的共析钢过图 3-1共析钢的过冷奥氏体等温转变曲线图冷奥氏体等温转变曲线。

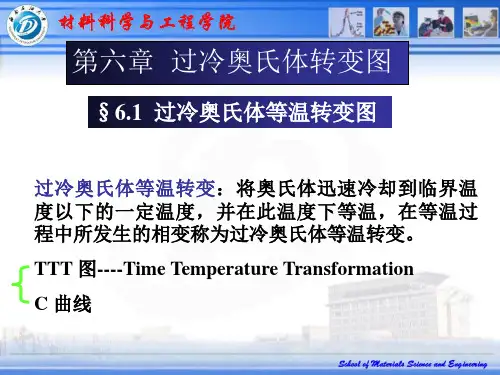

由于该曲线具有英文字母“C”的形状，故称C曲线，也称TTT（Time Temperature Transformation）曲线。

C曲线上部的水平线A1是奥氏体和珠光体的平衡温度。

下部的两条水平线分别表示奥氏体向马氏体转变的开始温度M s和终了温度M f。
