自行车码表安装详细图解

最大踏频模式 针对于一分钟脚踏的最大踏频显示
注意事项
产品使用之前请仔细阅读 请勿将电子装备及装置（心脏脉搏调整器，肺活量仪器）和码表一同使用 身体异常或者怀孕，请在医生的建议下使用码表 避免孩子吞食，请妥善保管 电磁场高压传感器以及高电压家用产品（如手机，电脑灯）会影响码表正常显示，请不要与此类产品一同放置 请注意当替换电池时，所有的数据都会被初始化
传感器 要定期的检查传感器和感应磁铁。
设定后，屏幕中现在时间和目的地的距离会按顺序表示 还有，屏幕的右侧是预订到达时间的表示 本体正面右侧的按键按住后可以离开预订到达时间模式，按住3秒以上进行CLR.
电池更换提示功能
显示屏的上方电池的标记出现后， 请更换CR2032电池
双重无线传感器下部有一个红色指示灯，当灯亮起时，请更换电池 CR2032型号
尼龙束带 X 7pcs
固定座A
固定座B
磁铁
磁铁 & 贴纸
绿灯
速度感应区 （可以调整）
踏频感应区 （可以调整）
当所有配件都正确安装后，转一圈时绿灯会亮起. (如果绿灯不亮，请确认P5-7的安装过程)
固定座安装方法
码表本体
固定座A 固定座B
固定座A
尼龙束带
在手把上安装码表本体、固定座A、固定座B 请用衬垫将手把与固定座B固定
踏频感应区
可
模式（时间设定方法）
按住 SET键 3秒
本体后面的SET键
本体正面左侧的运动模式键
①
①按住SET键，可以改为12H制或者24H制
②按住SET键，可以修改数字0~12（12H）
或者0~23（24H）
③按住SET键，可以修改数字0~59
设定好后，按住M键3秒，离开时间设定模式

简单操作提示：
复位键为清零复位，设置键为确认，功能键为调整
各菜单内容及主要功能如下：
1LANGUAGE（语言设定）
按功能键选择LANGUAGE（语言设定）→按设置键进入二级菜单，此时能改动的地方会闪烁→按功能键在ENGLISH（英语）、FRANCAIS（法语）、ITALIANO（意大利语）、ESPANOL（西班牙语）、SVENSK（丹麦语）、HOLLANDS（荷兰语）、DEUTSCH（德语）之间任一选择→设置键确认（设置好后屏幕会出现“SET OK”提示）。
我的车子是HT061，原配20*1.5胎，就设1.500了。
4、WS BIKE 2（自行车2轮圈尺寸）
按功能键选择WS BIKE 2（自行车2轮圈尺寸）→按设置键进入二级菜单，此时能改动的地方会闪烁→按功能键选择需改动的数值项，按复位键调整数值→设置键确认（设置好后屏幕会出现“SET OK”提示）。
2、KMH公里/MPH英里（速度单位）
按功能键选择KMH公里/MPH英里（速度单位）→按设置键进入二级菜单，此时能改动的地方会闪烁→按功能键在KMH公里/MPH英里之间选择→设置键确认（设置好后屏幕会出现“SET OK”提示）。
1、WS BIKE 1（自行车1轮圈尺寸）
按功能键选择WS BIKE 1（自行车1轮圈尺寸）→按设置键进入二级菜单，此时能改动的地方会闪烁→按功能键选择需改动的数值项，按复位键调整数值→设置键确认（设置好后屏幕会出现“SET OK”提示）。
以折叠车为例，列几个常用的轮圈WS值供参考：
20*1.125 1.450
20*1.25 1.465
20*1.35 1.490
20*1.5 1.500
20*2.0 1.550 (实测1565)

【B-SQUARE码表说明书】【声明：这是本人在淘宝买的码表，根据其中的说明书和实际操作翻译整理的。

如若本人买到的是山寨货，功能等与你的不一样，那就抱歉了】【输入键S】左键输入键S 允许您输入并确认数据，并删除数据值等...【功能键M】右键功能键M允许您控制菜单和进行设置等...-------------【表面符号】-----------【工具】表明预设的维护保养的路程间隔已到，提醒该进行保养了。

【Scan】骑行数据连续循环显示的符号。

【KMH】路程数据使用的是KM制。

【MPH】路程数据使用的是英里制。

【箭头】显示当前速度与平均速度的大小对比。

【以下编号对应说明书中的编号，是和码表显示的图片对应的，详见本文档末端图片】1.0 正常显示状态-------------【基本设置】-----------【在T otal ODO 显示界面中按住S键5秒，进入基本设置菜单】2.0-2.3 语言(ENGL英文)按M键滚动查看可用的语言。

2.4 按S键选择所需的语言。

3.0-3.2 公里/英里(SET KM)按M键切换公里制、英里制，按S键确认您的选择，这里默认是公里。

4.0-4.4 车轮周长(SET WS)(直接按S键可跳过，即使用默认值) 按M键进行数值设置。

再次按M键改变第一个数的值，直到达到所需的值，然后按S键确认该值，并跳至下一位。

接下来的数字用相同的方式进行设定，最后一位确定后，会自动进入下一个设置项。

车轮周长的确定请参阅本页背面的图片B-C。

5.0-5.2 总里程(SET ODO)按M键进行总里程初始数值的设定。

数值设置方法同(4.0)。

6.0-6.2 维护间隔设定(按路程计) (SERVIC)这个是设定维护保养的路程间隔的，达到这个路程时，码表会显示一个"工具"符号来进行提示。

数值设置方法同(4.0)。

7.0 更换电池(batt YES change ) (关机后会暂停走时！恢复后继续走时)为了避免更换码表电池时数据丢失，请先进入“电池更换模式”。

单车表使用说明书SD-536B（14Functions）功能说明- SPD CURRENT SPEED /行车速度.- ODO ODOMETER/行车总里程（0~999公里/英里）- DST TRIP DISTANCE /单次行车里程- MXS MAXIMUM SPEED /最大行车速度- AVS AVERAGE SPEED /平均速度- TM ELAPSED TIME /行车时间- CLK CLOCK（12H/24H）/时钟- SCAN自动循环功能-“+” “－” COMPARATOR / 对比提示- SETTING SPEED SCALE（km/h,m/h）/公里或英里设定- SETTING TYRE CIRCUMFERENCE /胎圆周设定（0mm～99mm）- SETTIN THE LAST VALUE OF ODOMETER / ODO总里程初始值设定（公里/英里）- FREEZE FRAME MEMORY /行车数据采样功能- AUTO ON/OFF开/关电池的安装打开电池门，将一粒AG13电池放入电池盒内，注意：电池的正极（+）向上，电池装好后，盖上电池门。

磁性传感器和磁体的安装将“磁性传感器”安装在自行车前叉上，和磁体安装在同一侧，传感器可垫附件中的垫片并用附件中的扎带将其固定在前叉上。

磁体安装如图,调整磁铁和传感器的相对位置,使之间的距离为1mm。

表座的安装使用附件中的扎带将表座固定在车把上，表座和车把间可用使用附件中的垫片。

电缆的固定沿前叉布置电缆，并用附件中的扎带固定，在车把上的电缆，必须绕在车把上，用扎带固定紧，以便不妨碍车把的活动。

表体的安装表体沿表座滑槽完全推入，有扣位可使表头不易拔出，拆出表体时按下表座的扣位沿滑槽反方向推出。

检查安装情况：转动自行车前轮，看表头屏幕是否有讯号输入，如无反应或反应不太灵敏可适当的调整磁铁和传感器的相对位置。

车轮胎周设定与周长对照表装入电池后,屏幕显示2060，并有一位数跳动，对照下表选择所需周长，按右键改变跳动数值,按左键确认,进入下一位数设定。

INBIKE夜光脚踏车码表说明书1.电池的安装打开表头电池门，将一粒3V的CR2032电池放入电池盒内。

注意，电池的正极（＋）向上。

开关电池盖可采用一元硬币。

2.感应器和磁体的安装用扎带将感应器安装的脚踏车前叉上，和磁体安装在同一侧。

调整磁体和感应器的相对位置，磁体平对着感应器，并使之间的间距约为1.5mm，能越近越好，并且固定磁体时，请不要对着感应器中心点，要处于感应器的头部或尾部为佳。

3.表座的安装使用扎带或橡胶圈将表座固定在车把上。

4.表体的安装表体底部的螺旋口对正表座的螺旋口，下压顺时针旋动，完全旋入，有卡位可使表体不易拔出。

检查安装情况，转动脚踏车前轮，看表体屏幕读数是否有变化。

如无反应或反应不灵敏可适当调整感应器和磁体之间的位置。

5.参数重新设定此表需取下电池才能进行参数重设。

6.轮胎周设定与周长对照表装入电池后，屏幕显示2060，闪动的数字表示特设数字，对照下表选择所需周长，按右键改变数值，按左键确认，从左至右进行设定。

输入周长范围0～999mm。

（轮胎也可亲自测定，方法：先在轮胎上某一个地方画一个点，该点位于正下方时在其对应的地板上打一个标记，然后推行一周，在轮胎所画点正下方的地板上再画一个标记，量出两个标记之间的长度就是所需要的轮周长）继续按左键进入公里/英里模式设置。

7.公里/英里选择按动右键可选择公里/小时或（英）里/小时，1英里=1.609公里。

按左键结束进入体重设定模式。

8.体重设定默认为公斤K，按右键可进行公斤K和磅L的转换，左键确认。

体重默认值为065KG，调整位数的次序是百十个，可按动右键进行调整，左键确认，范围是20KG～199KG。

按左键确认后可进入保养设定模式。

9.保养提醒功能保养提醒默认值200（公里/里），数值跳动，按动右键依次选择数值200、400、600、800（公里/里）。

使用方法：当总里程达到所设置数值时，扳手符号闪动显示，长按右键3秒消除。

到此已经完成了码表的初始设定，骑行数据都可以记录。

B-SQUARE自行车码表详细说明颜色：如图重量：约80G，感应线长约80CM供电：1颗CR2032纽扣电池配置：表头（含电池）、表座连感应器、磁铁、说明书、安装扎带若干提示：磁铁安装在辐条上与感应器距离控制3MM左右码表设置：-------------【基本设置】-----------初始化设置同时按SET键+MODE键（长按3-5秒），进行码表初始化初始化后，首先进入3国语言选择，按MODE键转换为ENGL（英语）的模式再按SET键，我们会看到KM模式，这个正常情况下不需要调节再按SET键，进入设置轮径模式，按MODE键设置轮径（默认设置为2155MM）再按SET键，进入总里程设置（一般第一次使用时不需要设置，当码表数据丢失时我们可以进入总里程设置）再按SET键进入保养设置，我们可以设置一定的行车距离对爱车进行一次保养再按SET键，进入换电池模式或者关机模式，更换电池(battYESchange )(按M键可以关机，关机后会暂停走时！恢复后继续走时，长时间不用的话可进行关机，节省电池的消耗。

为了避免更换码表电池时数据丢失，请在关机状态下操作，因为在关机状态下拆除电池，码表中的数据大约还能保持30秒。

请抓紧时间把电池换上)再按SET键，设置体重单位公斤和磅再按SET键，设置你个人的体重（默认65KG）再按SET键，进入时间制设置?ㄒ话阊≡?24小时制）再按SET键，进入时间设置码表在线设置【在Total ODO显示界面中按住S键5秒，进入基本设置菜单】1：语言选择一般选择(ENGL英文)按M键滚动查看可用的语言。

按S键选择所需的语言。

2：公里/英里(SET KM)按M键切换公里制、英里制，按S键确认您的选择，这里默认是公里。

:3：车轮周长(SET WS)(直接按S键可跳过，即使用默认值)按M键进行数值设置。

再次按M键改变第一个数的值，直到达到所需的值，然后按S键确认该值，并跳至下一位。

接下来的数字用相同的方式进行设定，最后一位确定后，会自动进入下一个设置项。

码表中所涉及英文一、码表的设置1、BC1609码表装入电池后起始ENGLISH画面（图1）图1图22、按“MODE 1”键（图2）在ENGLISH（语言设定）、KMH（速度单位）、WS BIKE 1（自行车1轮圈尺寸）、WS BIKE 2（自行车2轮圈尺寸）、CLOCK（时钟设定）、ODO BIKE 1（自行车1总骑行里程）、ODO BIKE 2（自行车2总骑行里程）、TIME BIKE1（自行车1总骑行时间）、TIME BIKE2（自行车2总骑行时间）、CONTRAST （显示对比度）中选择一项进入设定。

1、ENGLISH（语言设定）：按一下“SET”键（图3）进入语言设定，此时能改动的地方会闪烁，按“RESET”键或“MODE 2”键（图4）在ENGLISH（英语）、FRANCAIS（法语）、ITALIANO（意大利语）、ESPANOL（西班牙语）、SVENSK（瑞典语）、HOLLANDS（荷兰语）、DEUTSCH（德语）之间选择，按“SET”键确认，画面显示SET OK（设置成功）。

图3 图42、KMH公里/MPH英里（速度单位）按“MODE 1”键（图5）移到KMH选项，按一下“SET”键（图6）进入速度单位设定，此时能改动的地方会闪烁，按“RESET”键或“MODE 2”键（图7）在KMH公里/MPH英里之间选择，按“SET”键确认，画面显示SET OK（设置成功）。

注：当从KMH转换成MPH后，距离的单位自动从公里转变为英里，温度从摄式变更为华式，时间从24小时模式变为12小时模式。

图5图6图73、WS BIKE 1（自行车1轮圈尺寸）按“MODE 1”键（图8）移到WS BIKE 1选项，按一下“SET”键（图9）进入自行车1轮圈尺寸设定，此时能改动的地方会闪烁，按“RESET”键或“MODE 2”键（图10）选择您的轮圈尺寸，按“MODE 1”键（图11）在轮圈尺寸的4位数间切换，按“SET”键确认，画面显示SET OK（设置成功）图8图9图10 图11 4、WS BIKE 2（自行车2轮圈尺寸）按“MODE 1”键（图12）移到WS BIKE 2选项，按一下“SET”键（图13）进入自行车2轮圈尺寸设定，此时能改动的地方会闪烁，按“RESET”键或“MODE 2”键（图14）选择您的轮圈尺寸，按“MODE 1”键（图15）在轮圈尺寸的4位数间切换，按“SET”键确认，画面显示SET OK （设置成功）。

自行车码表设置说明自行车码表设置说明一、初始设置表的右上为RESET（复位）键，简称复位键，表的左上为SET （设置）键，简称设置键；表的下方为MODE（模式）键，简称A键先按动设置键，然后按住设置键不放约3秒，就会出现主设置菜单(屏幕右上显示set)。

此款码表的基本设置步骤及方法：先按模式键键切换到需改动的功能菜单，再按设置键进入二级菜单，此时能改动的地方会闪烁，然后按复位键调整具体参数，调整完成后再按设置键，确认改动，设置好后屏幕会显示“SET OK”提示。

复位键为清零复位；设置键为确认；模式键、复位键为调整。

各菜单内容及主要功能如下：1、LANGUAGE （语言设定）：共有7国语言可选择，这里我们设“ENGLISH”好了。

2、KMH/MPH （速度单位）：共有2种速度单位可选择，这里我们设“KMH”好了。

3、WS BIKE1 （自行车轮圈尺寸）：直接输入轮圈的周长即可。

方法：直径╳3.14（米）4、CLOCK （时钟设定）：设置当前时间。

5、TOTAL ODO（自行车总骑行里程）：设置总骑行里程的初始值。

里程单位为KM。

6、TOTAL TIME（自行车总骑行时间）：设置总骑行时间的初始值。

7、CONTRAST（显示对比度）：共有3个选择，分别为1（淡）、2（标准）、3（浓）。

以上全部设置完成后，把码表卡入表座，就可正常使用了。

二、使用：按A键可切换：1、TRIP DIST （单次行程距离）：显示本次骑行距离。

长按复位键可清零。

2、TRIP TIME （单次行程时间）：显示本次骑行时间。

长按复位键可清零。

3、AVG. SPEED （平均速度）：显示骑行的平均速度。

长按复位键可清零。

4、MAX. SPEED （最大速度）：显示骑行的最大速度。

长按复位键可清零。

5、CLOCK（时钟）：显示当前时间。

6、TOTAL ODO（总骑行里程）：显示总骑行里程。

7、TOTAL TIME（总骑行时间）：显示总骑行时间。

品名：B-SQUARE自行车码表重量：约80G，感应线长约80CM供电：1颗CR2032纽扣电池配置：表头（含电池）、表座连感应器、磁铁、说明书、安装扎带若干提示：磁铁安装在辐条上与感应器距离控制4MM左右码表设置：同时按SET键+MODE键（长按3-5秒），进行码表初始化初始化后，首先进入3国语言选择，按MODE键转换为ENGL（英语）的模式再按SET键，我们会看到KM模式，这个正常情况下不需要调节再按SET键，进入设置轮径模式，按MODE键设置轮径（默认设置为2155MM）再按SET键，进入总里程设置（一般第一次使用时不需要设置，当码表数据丢失时我们可以进入总里程设置）再按SET键进入保养设置，我们可以设置一定的行车距离对爱车进行一次保养再按SET键，进入关机模式，码表不使用的时候进入该模式进行关机，节省电池的消耗再按SET键，设置体重单位公斤和磅再按SET键，设置你个人的体重（默认65KG）再按SET键，进入时间制设置（一般选择24小时制）再按SET键，进入时间设置提示：在任意模式，长按右键（MODE键）3秒启动背光，长按右键5秒进入拓展功能模式（EXPERT）主要功能：即时速度时间显示（CLOCK）路程显示（TRIP）骑行时间（RIDETM）平均速度（AVSPD）最大速度（MAXSPD）总路程显示（ODO）拓展功能：秒表功能（STW）即时温度显示（TEMP）最低温度（MNTEMP）最高温度（MXTEMP）即时卡路里消耗（CAL）总卡路里消耗（KCAL）脂肪燃烧（FAT）目标路程向上设置（KM +>骑行时间向上设置（TIME +）开启扫描模式（SCAN路程，骑行时间，平均速度）提示：拓展功能全部关闭的话，就不会在主模式显示出来（默认是全部关闭的）附表：码表轮径设置下面那一堆数字前面的轮胎尺寸型号，后面的四位数就是要在码表里面设置的数值（应该是轮胎周长），码表本来就不是非常精确的，不必强求，只是个大概值。

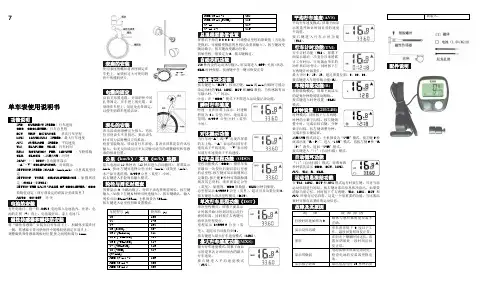

7单车表使用说明书功能说明- SPD CURRENT SPEED / 行车速度. -ODO ODOMETER / 行车总里程.-DST TRIP DISTANCE / 单次行车里程. - MXS MAXIMUM SPEED / 最大行车速度. - A VS A VERAGE SPEED / 平均速度. - TM ELAPSED TIME / 行车时间.- RPM ROTATION PER MINUTE / 车轮转数. - CLK CLOCK （12H/24H ）/时钟. - SCAN （ ）ICON /自动循环显示. - “▲” “▼” COMPAPATOR / 对比提示- SETTING SPEED SCALE （km/h,m/h ）/公里或英里设定- SETTING TYRE CIRCUMFERENCE / 胎圆周设定（60CM ～229CM ）- SETTIN THE LAST V ALUE OF ODOMETER / ODO 原数值设定（即行前设定的距离公里或英里） -AUTO ON/OFF 开/关电池的安装打开电池门，将一粒AG13电池放入电池盒内，注意：电池的正极（+）向上，电池装好后，盖上电池门。

磁性传感器和磁体的安装将“磁性传感器”安装在自行车前叉上，和磁体安装在同一侧，传感器卡带可垫附件中的橡胶垫固定在前叉上。

调整磁铁和传感器的相对位置,使之间的距离为1mm 。

表座的安装使用表座的螺丝将表座固定在车把上，如锁扣过大可使用附件中的橡胶垫片。

电缆的固定沿前叉布置电缆，并用附件中的扎带固定，在车把上的电缆，必须绕在车把上，用尼龙扎带固定，以便不妨碍车把的活动。

表头的安装表头沿表座滑槽完全推入，有扣位可使表头不易拔出，拆出表头时可用力沿滑槽反方向推出。

检查安装情况：转动自行车前轮，看表头屏幕是否有讯号输入，如无反应或反应不太灵敏可适当的调整磁铁和传感器的相对位置。

公里（km/h ）/ 英里（m/h ）选择装入电池后15秒钟内（15秒后进入自动循环），屏幕显示km/h, 按动 左键可选择公里/小时（km/h ）或英里（m/h ）。

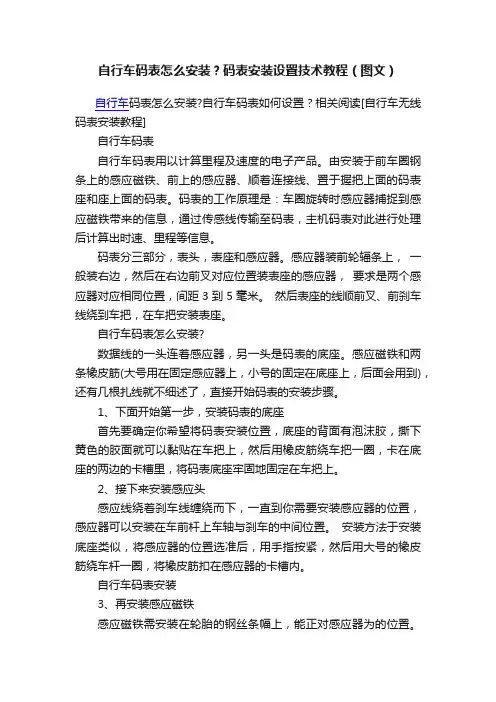

自行车码表怎么安装？码表安装设置技术教程（图文）自行车码表怎么安装?自行车码表如何设置？相关阅读[自行车无线码表安装教程]自行车码表自行车码表用以计算里程及速度的电子产品。

由安装于前车圈钢条上的感应磁铁、前上的感应器、顺着连接线、置于握把上面的码表座和座上面的码表。

码表的工作原理是：车圈旋转时感应器捕捉到感应磁铁带来的信息，通过传感线传输至码表，主机码表对此进行处理后计算出时速、里程等信息。

码表分三部分，表头，表座和感应器。

感应器装前轮辐条上，一般装右边，然后在右边前叉对应位置装表座的感应器，要求是两个感应器对应相同位置，间距3到5毫米。

然后表座的线顺前叉、前刹车线绕到车把，在车把安装表座。

自行车码表怎么安装?数据线的一头连着感应器，另一头是码表的底座。

感应磁铁和两条橡皮筋(大号用在固定感应器上，小号的固定在底座上，后面会用到)，还有几根扎线就不细述了，直接开始码表的安装步骤。

1、下面开始第一步，安装码表的底座首先要确定你希望将码表安装位置，底座的背面有泡沫胶，撕下黄色的胶面就可以黏贴在车把上，然后用橡皮筋绕车把一圈，卡在底座的两边的卡槽里，将码表底座牢固地固定在车把上。

2、接下来安装感应头感应线绕着刹车线缠绕而下，一直到你需要安装感应器的位置，感应器可以安装在车前杆上车轴与刹车的中间位置。

安装方法于安装底座类似，将感应器的位置选准后，用手指按紧，然后用大号的橡皮筋绕车杆一圈，将橡皮筋扣在感应器的卡槽内。

自行车码表安装3、再安装感应磁铁感应磁铁需安装在轮胎的钢丝条幅上，能正对感应器为的位置。

将软磁铁套在钢丝上后，用安装包内的铁套圈从下往上卡在磁铁的凹槽内就完成了，角度调整一下，让钢辐经过感应器的时候磁铁能正对感应器，这样感应效果才最佳。

4、调整码表的轮子周长码表安装完毕，接下来就是调整码表的轮子周长，这样读出的数据才准确。

将码表以倾斜45度角放到底座上，略微下按，逆时针旋转就可以固定。

然后找路上一条直线，一般的水泥地都有，人骑到车上，将轮胎的气门芯调整地面最近的位置做一个标记，保持直线骑行1圈，等气门芯离地面最近的时候停下，量出经过的距离就是车轮的周长，这样测量比直接看说明书上轮胎的参考值要准，因为人骑在上面的时候，胎压将发生变化，如此进行2、3次，取个平均值就可以了。

INBIKE夜光脚踏车码表说明书1.电池的安装打开表头电池门，将一粒3V的CR2032电池放入电池盒内。

注意，电池的正极（＋）向上。

开关电池盖可采用一元硬币。

2.感应器和磁体的安装用扎带将感应器安装的脚踏车前叉上，和磁体安装在同一侧。

调整磁体和感应器的相对位置，磁体平对着感应器，并使之间的间距约为1.5mm，能越近越好，并且固定磁体时，请不要对着感应器中心点，要处于感应器的头部或尾部为佳。

3.表座的安装使用扎带或橡胶圈将表座固定在车把上。

4.表体的安装表体底部的螺旋口对正表座的螺旋口，下压顺时针旋动，完全旋入，有卡位可使表体不易拔出。

检查安装情况，转动脚踏车前轮，看表体屏幕读数是否有变化。

如无反应或反应不灵敏可适当调整感应器和磁体之间的位置。

5.参数重新设定此表需取下电池才能进行参数重设。

6.轮胎周设定与周长对照表装入电池后，屏幕显示2060，闪动的数字表示特设数字，对照下表选择所需周长，按右键改变数值，按左键确认，从左至右进行设定。

输入周长范围0～999mm。

（轮胎也可亲自测定，方法：先在轮胎上某一个地方画一个点，该点位于正下方时在其对应的地板上打一个标记，然后推行一周，在轮胎所画点正下方的地板上再画一个标记，量出两个标记之间的长度就是所需要的轮周长）继续按左键进入公里/英里模式设置。

7.公里/英里选择按动右键可选择公里/小时或（英）里/小时，1英里=1.609公里。

按左键结束进入体重设定模式。

8.体重设定默认为公斤K，按右键可进行公斤K和磅L的转换，左键确认。

体重默认值为065KG，调整位数的次序是百十个，可按动右键进行调整，左键确认，范围是20KG～199KG。

按左键确认后可进入保养设定模式。

9.保养提醒功能保养提醒默认值200（公里/里），数值跳动，按动右键依次选择数值200、400、600、800（公里/里）。

使用方法：当总里程达到所设置数值时，扳手符号闪动显示，长按右键3秒消除。

到此已经完成了码表的初始设定，骑行数据都可以记录。

【B-SQUARE码表说明书】【声明：这是本人在淘宝买的码表，根据其中的说明书和实际操作翻译整理的。

如若本人买到的是山寨货，功能等与你的不一样，那就抱歉了】【输入键S】左键输入键S 允许您输入并确认数据，并删除数据值等...【功能键M】右键功能键M允许您控制菜单和进行设置等...-------------【表面符号】-----------【工具】表明预设的维护保养的路程间隔已到，提醒该进行保养了。

【Scan】骑行数据连续循环显示的符号。

【KMH】路程数据使用的是KM制。

【MPH】路程数据使用的是英里制。

【箭头】显示当前速度与平均速度的大小对比。

【以下编号对应说明书中的编号，是和码表显示的图片对应的，详见本文档末端图片】1.0 正常显示状态-------------【基本设置】-----------【在T otal ODO 显示界面中按住S键5秒，进入基本设置菜单】2.0-2.3 语言(ENGL英文)按M键滚动查看可用的语言。

2.4 按S键选择所需的语言。

3.0-3.2 公里/英里(SET KM)按M键切换公里制、英里制，按S键确认您的选择，这里默认是公里。

4.0-4.4 车轮周长(SET WS)(直接按S键可跳过，即使用默认值) 按M键进行数值设置。

再次按M键改变第一个数的值，直到达到所需的值，然后按S键确认该值，并跳至下一位。

接下来的数字用相同的方式进行设定，最后一位确定后，会自动进入下一个设置项。

车轮周长的确定请参阅本页背面的图片B-C。

5.0-5.2 总里程(SET ODO)按M键进行总里程初始数值的设定。

数值设置方法同(4.0)。

6.0-6.2 维护间隔设定(按路程计) (SERVIC)这个是设定维护保养的路程间隔的，达到这个路程时，码表会显示一个"工具"符号来进行提示。

数值设置方法同(4.0)。

7.0 更换电池(batt YES change ) (关机后会暂停走时！恢复后继续走时)为了避免更换码表电池时数据丢失，请先进入“电池更换模式”。

開始看圖說故事吧~~，相片拍得不好，傷眼時請各位包涵，小小一盒打開裡面有這些東西，左上角就是迴轉速套件，手冊沒有中文，不過還好有MOBILE01，查一下就有了先來設輪徑先前VT同學會有人說VT輪徑是152CM，所以就設1.520設定要不要顯示迴轉速當然是YES我的消光黑Ventura Transport...先來裝前輪，有磁鐵跟兩條橡皮圈試裝一下碼表座，用小圈的那條橡皮圈，座背後有雙面膠，建議等拉好線確認後再用SIGMA的LOGO裝前輪感應器跟磁鐵，距離要小於0.5CM，我裝在煞車座下方一點的位置，試了一下可以感應到迴轉套件感應器有兩個接頭碼表座前方有兩個接點分別把它插上再來就裝迴轉速磁鐵，要裝在曲柄上磁鐵背後有雙面膠，用附的束帶從中間的小孔穿過去固定比一下，離後下叉最近，似乎這裡是裝感應器的好位置裝好了，測試一下可以感應到嗎~~~裝上碼表前方照用"蛇線"整理一下~~~，轉速感應器的線只能從立管直接下去，然後跟著中變線拉過去，感應器固定於後下叉摺起來看看會不會影響，OK NO PROBLEM再來一張附的魔鬼氈固定帶夠長啦~~~----------------------------------------------------------------------------------------- 同場加映: 自製水壺固定帶用寬約2CM的鬆緊帶車成一圈，然候車一個拉頭裝的是一般鋁製水壺架，先把它拆下把鬆緊帶圈固定在中間，然後固定水壺架原來裝這種水壺時剛好卡住不會動但是放這種小寶特瓶時，會鬆鬆的，騎一騎會掉出來，所以用這個鬆緊帶就能固定了~~~方便的拉頭大功告成!!!相片是用我的P1i拍的，我的技術很差，先跟大家抱歉~~~~~如有你有帮助，请购买下载，谢谢！31页。

SIGMA1606L型码表的详细使用说明SIGMA 1606 L型码表的详细使用说明SIGMA 1606 L型码表是德国生产的一款比较先进的自行车码表，也是为数不多的有背光照明的码表之一，功能繁多，设置复杂，质量可靠，有一定的防水能力。

一、四个按键：SIGMA 1606 L型码表上下共有四个按键。

左上为RESET（复位）键，以下简称R键左下为SET（设置）键，以下简称S键右上为MODE2（模式2）键，以下简称A键右下为MODE1（模式1）键，以下简称B键二、初始设置按住S键不放约3秒，就会出现设置菜单（屏幕右上角显示“SET”）。

1、屏幕显示：LANGUAGE （语言设定）此表共有7种语言可选择，为了方便，还是选择“ENGLISH”好一些，起码大部单词看着眼熟。

按S键：（1）如在屏幕上闪烁的是“ENGLISH”，便再按S键，屏幕显示“SET OK”后显示LANGUAGE，语言设置完毕。

（2）如屏幕上闪烁的是其他语言，便逐次按B键，直到闪烁“ENGLISH”，再按S键，屏幕显示“SET OK”后显示LANGUAGE，语言设置完毕。

2、屏幕显示：KMH / MPH（公里/英里设定）语言设定完毕后，按B键，屏幕显示：KMH / MPH。

这时，可设置公里显示还是英里显示。

为与国标一致，还是选择公里/小时，即KMH。

按S键：（1）如屏幕上闪烁的是“KMH”，则再按S键，屏幕显示“SETOK”后显示“KMH / MPH”，公里/英里选择完毕。

（2）如屏幕上闪烁的是“MPH”，则按B键，屏幕闪烁“KMH”时，再按S键，屏幕显示“SET OK”后显示“KMH / MPH”，公里/英里选择完毕。

3、屏幕显示:WS BIKE 1(第一辆车的车轮周长设定)公里/英里设定完毕后，按B键，屏幕显示“WS BIKE 1”，左上角为①，这时，可设定第一辆车的车轮周长，单位是米，精确到毫米。

按S键，屏幕中间一行显示“WHEEL SIZE”，最下面一行则是一个数字X.XXX，一般是第一个数字在闪烁，按A键可设定正在闪烁的数字，按B键逐一选择想要设定的数字。

自行车安装有线和无线速度计详细图解
一.安装自行车用无线速度计
主要介绍CORDLESS无线和有线两款式的装备方法。

两者都是把计速器装在辐条上，从旋转数取得数据。

1)装在容易看到的位置
计速器的显示表装在容易看到的地方，安装时只用螺丝批就可以了。

2)电波的距离为70米
这次用的无线式的电波距离为70米。

若装在右侧的话，传感器也装在右侧。

3)传感器对准磁石
右相片中手里拿的是准备装在车叉上的磁石，磁石要装在和传感器同样高的位置上。

4)两者要装得恰当
上述两者之间的空隙越少越好。

空转车轮传感器认知磁石时，会产生磁磁的小声。

5)检查电波的反应情况
确认计速器能否抓住传感器所发出的信号。

空转车轮，假若信号已传递到计速器上时，液晶面右上的记号会点灭。

6)设定
传递信号OK时进行设定。

必需把轮胎直径的数据装入，否则数据不准确。

7)本体和传感器要靠近
右图是己装上计速器的自行车。

使用的是无线的计速器。

本体和传感器的距离尽可能要短才能确保操作。

二.安装自行车用有线速度计
有线的自行车用速度计，只要线能够到达的地方都可以安装。

但是要注意不要妨碍骑行。

连接本体和传感器的线，首先把它卷在前刹车杆的线上，然后沿着车叉往下伸。

线的长度足够的话，传感器装在车叉leg的轴附近。

这个位置不显眼，外观也可以。

线过长的话，会钩住树技等物，用塑料固定夹夹住，多出来的塑料固定夹要剪断。

西格玛旗下‎正品B-SQUAR‎E自行车码表‎详细说明：拿到码表后‎码表模式是‎德文模式。

然后我们进‎行码表设置‎，直接按SE‎T键+MODE键‎长按3-5秒，进行码表初‎始化；初始化后按‎M ODE键‎转换为EN‎G L的模式‎，也就是英文‎模式，再按SET‎键我们会看到‎K M模式，这个正常情‎况下不需要‎调节，然后再按S‎E T键进入‎设置轮周长‎模式，按MODE‎键设置周长‎，默认设置为‎2155的‎周长，再按SET‎进入总里程‎设置，一般第一次‎使用时不需‎要设置，当码表数据‎丢失时我们‎可以进入总‎里程设置，继续按SE‎T键进入保‎养设置，我们可以设‎置一定的行‎车距离对爱‎车进行一次‎保养。

再按SET‎键，进入关机模‎式，码表不使用‎的时候进入‎该模式进行‎关机，节省电池的‎消耗。

再按SET‎键，设置体重单‎位公斤和磅‎，再按SET‎件设置你个‎人的体重。

接着按SE‎T键，设置时间。

设置功能3国语言可‎选（德DEUT‎，英ENGL‎，法FRAN‎C），公里/英里制单位‎可选（KMS和M‎S），轮子周长设‎置（SET WS ），总路程设置‎（SET ODO），自行车维护‎路程设置（SERVI‎C），开启电池低‎压报警功能‎（CHANG‎E），体重单位设‎置（SET-KG和SE‎T-LB），体重设置（SET-KG），时间制设置‎（12/24），时间设定（CLOCK‎）主要功能时间功能（CLOCK‎），路程显示（TRIP），骑行时间（RIDET‎M），平均速度（AV.SPD），最大速度（MAXSP‎D），总路程显示‎（OD O）在任意模式‎长按右键3‎秒启动背光‎，长按右键5‎秒进入拓展‎功能（EXPER‎T）拓展功能：秒表功能（STW），即时温度显‎示（TEM P℃）最低温度（MNTEM‎P），最高温度（MXTEM‎P），即时卡路里‎消耗（CAL），总卡路里消‎耗（K CAL），脂肪燃烧（FAT）目标路程向‎上设置（KM +），骑行时间向‎上设置（TIME +），开启扫描模‎式（SCAN路‎程，骑行时间，平均速度）注意：拓展功能全‎部关闭的话‎，就不会在主‎模式显示出‎来一般功能背光功能，低电压报警‎功能（电池电压低‎于2.8V），自行车维护‎提醒功能有关自行车‎码表的设定‎——自行车轮圈‎周长的换算‎单位MM16x1.75x2—— 127227x1 1/4 ——219920x1.75x2 —— 159027x1 1/4 Fifty‎——2174 24x1 3/8A —— 194824x1.75x2 —— 190726x1 —— 197326x1.5——202626x1.6 —— 205126x1.75x2 —— 207026x1.9 —— 208926x1.95 ——207526x2.00 —— 211426x2.125 —— 213326x1 3/8 —— 210526x1 3/8x1 1/2——2086 26x3/4 —— 195426x2.1 —— 2090 28x1.5 —— 222428x1.75 —— 226828x1 1/2 —— 226528x1 3/8x1 5/8——2205 700x1‎8C —— 2102700x2‎0C——2114700x2‎3C —— 2133700x2‎5C —— 2146700x2‎6C——2124700x2‎8C——2149700x3‎2C——2174700x3‎5C —— 2205700cx‎38 —— 2170700x4‎0C —— 2224。
