1 水平洞口防护1.1 边长在25~200mm(含200mm)的水平洞口防护采用洞口楔紧木枋(立放),上盖18mm厚木胶合板用铁钉钉牢,面层刷红白相间的警示油漆间距20cm角度45°。
25 ~200 1 1100100100 10025 ~200 25 ~200100 100平面图1-1剖面三维效果图1.2 边长在200~500mm(含500mm)的水平洞口防护采用洞口上部盖18mm厚木胶合板用Ф8膨胀螺栓固定,面层刷红白相间的警示油漆间距20cm角度45°。
1.3 边长在500~1500mm (含1500mm )的水平洞口防护采用洞口上部铺设木枋(立放)@400mm ,上盖18mm 厚木胶合板用铁钉钉牢,木枋侧面与地面之间的缝隙也用18mm 厚木胶合板封严,面层刷红白相间的警示油漆间距20cm 角度45°。
洞口周边设置交圈的钢管防护栏杆,防护栏杆的水平杆、立杆刷间距为400mm 红白相间油漆,并在最上一道水平杆处悬挂“当心坠落”的警示标志,所有水平杆控制伸出立杆外侧100mm 。
100 500 ~ 1500100300 300 100100 400 400 400 400 100 100500~1500 300 300 100 1001 1500~1500 100 100 300 300 木枋侧面与地面之间的缝隙封严 平面图 1-1剖面 三维效果图 200500 500 1001.4 边长在1500mm以上的水平洞口防护洞口周边设置交圈的φ48钢管防护栏杆,立杆间距不大于1800mm,防护栏杆下部设置200mm高18mm厚木胶合板挡脚板,防护栏杆的水平杆、立杆以及挡脚板,必须刷间距为400mm红白相间的警示油漆,防护栏杆外立面满挂密目安全网并在最上一道水平杠处悬挂“当心坠落”警示标志。
所有水平杆控制伸出立杆外侧100mm。
2 楼梯口、楼梯临边防护楼梯口和楼梯临边,应在1.2m、0.6m高处及底部设置三道防护栏杆,杆件内侧挂密目式安全立网。
建筑工程施工工具式标准化安全防护设施图册北京城建十六建筑工程有限责任公司二○一三年一月北京城建十六建筑工程有限责任公司《建筑工程施工工具式标准化安全防护设施图册》(试行)编委会主任:张锁全李金海副主任:高乃社李风君委员:金辉吉祖友陈明照章勋锋编写人员责任编辑:吉祖友主编:章勋锋编写人员:汪春雷陈春雷张强马铨斌吴继宽孟宪亮前言为了更好地贯彻安全第一、预防为主,综合治理的安全生产方针以科学发展观为指导,牢固树立安全生产可持续发展理念,强化安全生产主体责任的落实,实现安全管理和绿色文明施工管理工作的规范化、标准化、制度化。
为工程建设实行标准化安全设施服务,为安全生产保驾护航。
依据北京市住建委《关于在建设工程施工现场推广使用标准化安全防护的通知》和集团公司安全管理规章制度,结合工程项目管理实际情况,编制了《建筑工程施工工具式标准化安全防护设施图册》。
并委托专业公司设计、加工、租赁(出售)维护等方式,满足各类施工工程需求。
本《图册》是安全生产、绿色文明施工管理的依据,也是公司内部建筑工程项目施工安全防护的规范。
各单位要认真组织学习,严格执行本《图册》相关要求,确保公司安全生产管理工作安全、稳定、快速发展。
本《图册》在编制过程中得到了市住建委、集团公司、兄弟单位的大力支持,在此表示感谢。
为了使《图册》标准更合理有效地推进和使用,望使用单位提出宝贵意见和建议,使我们的产品使用性不断改进和完善,从而共同促进安全管理工作的持续改进和安全管理水平的不断提高。
我们将对大家提出的问题进行总结,并对本《图册》进行修订。
北京城建十六建筑工程有限责任公司二○一三年一月北京城建十六建筑工程有限责任公司文件城建安全发[2013]01号关于印发《建筑工程施工工具式标准化安全防护设施图册》的通知各单位:为了加强安全生产管理工作,深入开展创建绿色施工文明安全工地活动,提高施工现场安全管理的综合水平,强化安全生产主体责任的落实,实现安全管理工作的规范化、标准化、制度化,依据国家、北京市安全生产法律法规和集团公司安全生产规章制度,结合十六公司施工生产实际情况,编制了《建筑工程施工工具式标准化安全防护设施图册》现印发给你们,望各单位认真组织学习,并贯彻实施本《图册》中相关规定要求,本《图册》中有与上级规定相悖之处,按上级规定执行。
大力推行工具化.定型化.标准化安全防护措施在各项目部大力推行工具化、定型化、标准化产品,推广率达到90%以上,得到了专家及主管部门的好评。
工具化、定型化、标准化产品,具有装拆方便,可重复利用和安全可靠的性能。
重点推广应用了包括临边洞口设施、消防设施、环境设施、登高设施等共计35个项目,其中15种为强制推行项目,23种为推荐项目(防护设施清单★为强制推行项目)。
并要求市中心新开工地、重点工程、创省市级以上文明工地等项目必须全面推行产品,做好实施过程中的有效性和持久性管理。
1、 G-001-a 电梯井口防护门适用范围】电梯井口防护门是建筑施工现场预防人身伤害必备的防护设施,它适用于各类建筑施工工地。
【产品特点】电梯井口防护门:结构简洁,安装使用方便,感观大方,质量安全可靠,可反复使用。
【制作方法】电梯井口防护门全部由钢结构组成。
钢材采用国家标准材料,制作严格按图施工,尺寸正确,焊接点牢固,达到安全防护之目的,安全门安装离地200㎜。
电梯安全门采用柠檬黄色,门下部档架板采用黄、黑间隔,宽度为150mm,60度斜向布置。
电梯井口防护门(一)2、G-001-b电梯井口防护门【适用范围】电梯井口防护门是建筑施工现场预防人身伤害必备的防护设施,它适用于各类建筑施工工地。
【产品特点】电梯井口防护门:结构简洁,安装使用方便,感观大方,质量安全可靠,可重复使用。
【制作方法】电梯井口防护门由钢结构和模板组成。
材料采用国家标准材料,制作严格按图施工,尺寸正确,焊接点牢固,达到安全防护之目的,喷漆均匀,安全门安装离地200㎜。
电梯安全门采用黄色,门下部档架板采用黄、黑间隔,宽度为150mm,60度斜向布置。
电梯井口防护门(二)3、G-002 升降机、井架楼层接料平台口防护门【适用范围】升降机、井架楼层接料平台口防护门是建筑施工现场预防人身伤害必备的防护设施,它适用于各类建筑施工工地。
【产品特点】该防护门具有单件质量轻、抗冲击、通用互换性强,安装储运方便,符合安全生产保证体系要求。

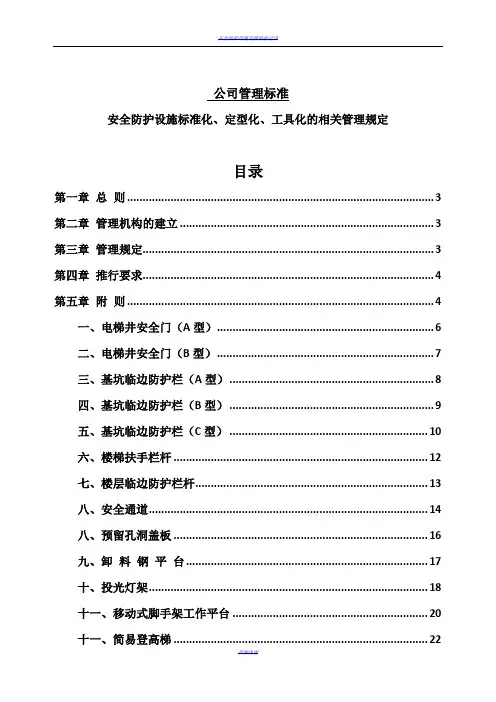

公司管理标准安全防护设施标准化、定型化、工具化的相关管理规定目录第一章总则 (3)第二章管理机构的建立 (3)第三章管理规定 (3)第四章推行要求 (4)第五章附则 (4)一、电梯井安全门(A型) (6)二、电梯井安全门(B型) (7)三、基坑临边防护栏(A型) (8)四、基坑临边防护栏(B型) (9)五、基坑临边防护栏(C型) (10)六、楼梯扶手栏杆 (12)七、楼层临边防护栏杆 (13)八、安全通道 (14)八、预留孔洞盖板 (16)九、卸料钢平台 (17)十、投光灯架 (18)十一、移动式脚手架工作平台 (20)十一、简易登高梯 (22)十二、脚手登高梯 (24)十三、电箱防护棚 (25)十四、木工圆锯防护罩 (27)十五、砂轮机防护罩 (28)十六、移动式消防架 (29)十七、气瓶推架 (30)十八、洒水防尘手推车 (32)第一章总则第一条为更好树立企业的良好形象,深化企业CIS,提升项目安全管理、文明施工水平和安全管理效能,消除安全隐患,创建文明工地、绿色施工节能型施工项目,进一步贯彻落实《建筑施工安全检查标准》(JGJ59-2011)和《绿色施工导则》等有关规定,特制定本管理规定。
第二条本规定适用于公司工程项目施工现场安全防护设施的建立、设置及管理。
第二章管理机构的建立第三条为加强推行文明施工和安全防护措施的标准化、定型化、工具化工作的长效化建设,确保安全生产防护措施的有效管理,公司建立以总工程师为组长的安全防护措施的标准化、定型化、工具化工作领导小组,公司各部门经理和各分公司经理和主管副经理为成员。
第四条在建项目部应成立工具化、定型化、标准化产品推广应用的实施小组,以项目副经理负责牵头实施,安全员负责日常督促、检查和推进工作。
第三章管理规定第五条公司安全防护措施的标准化、定型化、工具化工作领导小组,在项目开工时,结合项目实际进行针对性交底和策划。
第六条项目部实施小组应按现场实际制定安全防护措施的标准化、定型化、工具化的实施方案,经公司总工程师批准后实施。
电梯井安全门(A 型)说明:【适用范围】门式电梯井安全门是建筑施工现场预防人生伤害必备的保护设施,它涉及到高层建筑、多层建筑、综合性工业厂房等建筑施工工地。
【结构、型号】A 型门式电梯井安全门全部由钢结构组成,适用于门洞宽度(900-1200)的电梯井。
【制作特点】钢材采用国家标准材料,制作严格按图施工,尺寸正确,电焊接点牢固,达到安全防护之目的,喷漆均匀,安全门安装离地200mm 。
【产品特点】门式电梯井安全门,结构简洁,安装、使用方便、感观大方,质量安全可靠,符合安全生产保证体系要求。
【安装要求】铰链固定要求横平竖直,标高准确,铰链固定用膨胀螺栓,要求拧紧;安全门的安装离地200mm 。
【颜色要求】电梯安全门采用黄色,门下部档脚板采用黄、黑间隔,宽度为150 mm ,60度斜向布置。
电梯井安全门(B 型)(适用于900-1200以内宽度)说明:【适用范围】门式电梯井安全门是建筑施工现场预防人生伤害必备的保护设施,它涉及到高层建筑、多层建筑、综合性工业厂房等建筑施工工地。
【结构、型号】B 型门式电梯井安全门全部由钢结构组成,适用于门洞宽度(1200-1600)的电梯井。
【制作特点】钢材采用国家标准材料,制作严格按图施工,尺寸正确,电焊接点牢固,达到安全防护之目的,喷漆均匀,安全门安装离地200mm 。
【产品特点】门式电梯井安全门,结构简洁,安装、使用方便、感观大方,质量安全可靠,符合安全生产保证体系要求。
【安装要求】铰链固定要求横平竖直,标高准确,铰链固定用膨胀螺栓,要求拧紧;安全门的安装离地200mm 。
【颜色要求】电梯安全门采用黄色,门下部档脚板采用黄、黑间隔,宽度为150mm ,60度斜向布置。
基坑临边防护栏(A 型)电梯安全门B型(适用于1200-1600以内宽度)说明:【适用范围】适用于基坑周边区域的围护及施工区域的隔离分隔。
【结构、型号】A 型基坑临边防护栏全部由钢结构组成,尺寸为1200X1800(mm )。
第三章 工具化、定型化防护3.1 管理要求3.1.1“四口”是指:楼梯口、电梯口、预留洞口、通道口。
根据《建筑施工高处作业安全技术规范》(JGJ 80-2016)当垂直洞口短边边长小于500 ㎜时,应采取封堵措施;当垂直洞口短边边长大于或等于500 ㎜时,应在临空一侧设置高度不小于1.2 m的防护栏杆,并应采用密目式安全立网或工具式栏板封闭,设置挡脚板;当非垂直洞口短边尺寸为250~500 ㎜时,应采用承载力满足使用要求的盖板覆盖,盖板四周搁置应均衡,且应防止盖板移位;当非垂直洞口短边边长为500~1500 ㎜时,应采用专项设计盖板覆盖,并应采取固定措施;当非垂直洞口短边边长大于或等于1500 mm时,应在洞口作业侧设置高度不小于1.2 m的防护栏杆,并应采用密目式安全立网或工具式栏板封闭,洞口应采用安全平网封闭。
3.1.2“五临边”是指深度超过2 m的槽、坑、沟的周边,在无外脚手架的屋面(作业面)和框架结构楼层的周边;井字架、龙门架、外用电梯和脚手架与建筑物的通道、上下跑道和斜侧道的两侧边;尚未安装栏板、栏杆阳台、料台、挑平台的周边;在施工程楼梯口的梯段边。
五临边必须设置防护栏杆,给排水沟槽、桥梁工程、泥浆池等临边危险部位应进行有效防护。
3.1.3井临边洞口高处作业前,应逐级进行安全技术教育及交底,落实所有安全技术措施和人身防护用品。
3.1.4 高处作业中的安全标志、工具、仪表、电气设施和各种设备,必须在施工前加以检查,确认其完好,方能投入使用。
3.1.5 攀登、悬空高处作业人员及搭设高处作业安全设施的人员,必须经过专业技术培训及专业考试合格,持证上岗,并必须定期进行体格检查。
3.1.6 施工中对高处作业的安全技术设施,发现有缺陷和隐患时,必须及时解决;危及人身安全时,必须停止作业。
3.1.7 作业场所有可能坠落的物件,应一律先行撤除或加以固定。
高处作业中所用的物料,均应堆放平稳,不妨碍通行和装卸。
电梯井安全门(A 型)说明:【适用范围】门式电梯井安全门是建筑施工现场预防人生伤害必备的保护设施,它涉及到高层建筑、多层建筑、综合性工业厂房等建筑施工工地。
【结构、型号】A 型门式电梯井安全门全部由钢结构组成,适用于门洞宽度(900-1200)的电梯井。
【制作特点】钢材采用国家标准材料,制作严格按图施工,尺寸正确,电焊接点牢固,达到安全防护之目的,喷漆均匀,安全门安装离地200mm 。
【产品特点】门式电梯井安全门,结构简洁,安装、使用方便、感观大方,质量安全可靠,符合安全生产保证体系要求。
【安装要求】铰链固定要求横平竖直,标高准确,铰链固定用膨胀螺栓,要求拧紧;安全门的安装离地200mm 。
【颜色要求】电梯安全门采用黄色,门下部档脚板采用黄、黑间隔,宽度为150 mm ,60度斜向布置。
电梯井安全门(B 型)(适用于900-1200以内宽度)铰链说明:【适用范围】门式电梯井安全门是建筑施工现场预防人生伤害必备的保护设施,它涉及到高层建筑、多层建筑、综合性工业厂房等建筑施工工地。
【结构、型号】B 型门式电梯井安全门全部由钢结构组成,适用于门洞宽度(1200-1600)的电梯井。
【制作特点】钢材采用国家标准材料,制作严格按图施工,尺寸正确,电焊接点牢固,达到安全防护之目的,喷漆均匀,安全门安装离地200mm 。
【产品特点】门式电梯井安全门,结构简洁,安装、使用方便、感观大方,质量安全可靠,符合安全生产保证体系要求。
【安装要求】铰链固定要求横平竖直,标高准确,铰链固定用膨胀螺栓,要求拧紧;安全门的安装离地200mm 。
【颜色要求】电梯安全门采用黄色,门下部档脚板采用黄、黑间隔,宽度为150mm ,60度斜向布置。
基坑临边防护栏(A 型)电梯安全门B型(适用于1200-1600以内宽度)说明:【适用范围】适用于基坑周边区域的围护及施工区域的隔离分隔。
【结构、型号】A 型基坑临边防护栏全部由钢结构组成,尺寸为1200X1800(mm )。
1 水平洞口防护1.1 边长在25~200mm (含200mm )的水平洞口防护采用洞口楔紧木枋(立放),上盖18mm 厚木胶合板用铁钉钉牢,面层刷红白相间的警示油漆间距20cm 角度45°。
1.2 边长在200~500mm(含500mm)的水平洞口防护采用洞口上部盖18mm 厚木胶合板用Ф8膨胀螺栓固定,面层刷红白相间的警示油漆间距20cm 角度45°。
1.3 边长在500~1500mm (含1500mm )的水平洞口防护采用洞口上部铺设木枋(立放)@400mm ,上盖18mm 厚木胶合板用铁钉钉牢,木枋侧面与地面之间的缝隙也用18mm 厚木胶合板封严,面层刷红白相间的警示油漆间距20cm 角度45°。
洞口周边设置交圈的钢管防护栏杆,防护栏杆的水平杆、立杆刷间距为400mm 红白相间油漆,并在最上一道水平杆处悬挂“当心坠落”的警示标志,所有水平杆控制伸出立杆外侧100mm 。
1.4 边长在1500mm 以上的水平洞口防护洞口周边设置交圈的φ48钢管防护栏杆,立杆间距不大于1800mm ,防护栏杆下部设置200mm 高18mm 厚木胶合板挡脚板,防护栏杆的水平杆、立杆以及挡脚板,必须刷间距为400mm 红白相间的警示油漆,防护栏杆外立面满挂密目安全网并在最上一道水平杠处悬挂“当心坠落”警示标志。
所有水平杆控制伸出立杆外侧100mm 。
2 楼梯口、楼梯临边防护平面图 1-1剖面 平面图 1-1剖面楼梯口和楼梯临边,应在1.2m 、0.6m 高处及底部设置三道防护栏杆,杆件内侧挂密目式安全立网。
顶层楼梯口应随工程结构进度安装正式防护栏杆或者临时栏杆,梯段旁边也应设置栏杆,作为临时护栏。
防护栏杆转角部位宜采用工具式防护栏杆。
3 电梯井、竖向洞口防护3.1 电梯井口必须设定型化、工具化的可开启式安全防护栅门,涂刷黄黑相间警示色。
安全防护栅门高度不得低于1.8m ,并设置180mm 高踢脚板,门离地高度不大于50mm ,门宜上翻外开。
电梯井安全门(A 型)说明:【适用范围】门式电梯井安全门就是建筑施工现场预防人生伤害必备得保护设施,它涉及到高层建筑、多层建筑、综合性工业厂房等建筑施工工地。
【结构、型号】A 型门式电梯井安全门全部由钢结构组成,适用于门洞宽度(900-1200)得电梯井。
【制作特点】钢材采用国家标准材料,制作严格按图施工,尺寸正确,电焊接点牢固,达到安全防护之目得,喷漆均匀,安全门安装离地200mm 。
【产品特点】门式电梯井安全门,结构简洁,安装、使用方便、感观大方,质量安全可靠,符合安全生产保证体系要求。
【安装要求】铰链固定要求横平竖直,标高准确,铰链固定用膨胀螺栓,要求拧紧;安全门得安装离地200mm 。
【颜色要求】电梯安全门采用黄色,门下部档脚板采用黄、黑间隔,宽度为150 mm,60度斜向布置。
电梯井安全门(B 型)(适用于900-1200以内宽度)钢管Φ15角铁50圆钢Φ12钢板100×100×5膨胀螺栓5020钢板1.5mm钢板网3mm钢板网3mm钢板1.5mm以20×3扁钢作为压条35080018003502004004008001200说明:【适用范围】门式电梯井安全门就是建筑施工现场预防人生伤害必备得保护设施,它涉及到高层建筑、多层建筑、综合性工业厂房等建筑施工工地。
【结构、型号】B 型门式电梯井安全门全部由钢结构组成,适用于门洞宽度(1200-1600)得电梯井。
【制作特点】钢材采用国家标准材料,制作严格按图施工,尺寸正确,电焊接点牢固,达到安全防护之目得,喷漆均匀,安全门安装离地200mm 。
【产品特点】门式电梯井安全门,结构简洁,安装、使用方便、感观大方,质量安全可靠,符合安全生产保证体系要求。
【安装要求】铰链固定要求横平竖直,标高准确,铰链固定用膨胀螺栓,要求拧紧;安全门得安装离地200mm 。
【颜色要求】电梯安全门采用黄色,门下部档脚板采用黄、黑间隔,宽度为150mm,60度斜向布置。
基坑临边防护栏(A 型)电梯安全门B型(适用于1200-1600以内宽度)8003503509009008004004002003501800350以20×3扁钢作为压条钢板网3mm钢板网3mm钢板1.5mm2050膨胀螺栓钢板100×100×5圆钢Φ1250角铁钢管Φ15铰链钢板1.5mm角钢框钢丝网片Φ48钢管说明:【适用范围】适用于基坑周边区域得围护及施工区域得隔离分隔。
【结构、型号】A 型基坑临边防护栏全部由钢结构组成,尺寸为1200X1800(mm)。
【制作特点】钢材采用国家标准材料,制作严格按图施工;尺寸正确,焊接牢固,达到安全防护目得。
【产品特点】结构简洁、安装使用方便,感观大方,质量安全可靠,可反复使用。
【安装要求】临边防护栏安装在混凝土地表面,并用膨胀螺栓固定,防护栏内侧现浇混凝土挡水梁(高150mm,宽150mm 、C20混凝土)。
【颜色要求】φ48钢管采用黄、黑色间隔,每段长250 mm(油漆二度);角钢框与铁丝网为绿色(油漆二度)。
楼梯扶手栏杆说明:【适用范围】适用于安装在不同长度,不同斜度得楼梯段临边作防护;【结构、型号】采用内插式钢管,弯头可调节,杆件可伸缩;【制作特点】钢材采用国家标准材料,制作严格按图施工。
尺寸正确,连接方便、牢固,达到安全防护目得;【产品特点】楼梯扶手栏杆采用工具式短钢管接头,立杆采用膨胀螺栓与结构固定,内插钢管栏杆,使用结束后可拆卸周转重复使用;【安装要求】立杆安装要求位置正确,垂直,底座膨胀螺栓与结构固定平整牢固,内插钢管栏杆连接,螺丝不遗漏;【颜色要求】扶手栏杆颜色采用黄色(油漆二度)。
Φ48钢管Φ48钢管Φ48钢管600600170170100*100*-82寸钢管止头螺丝,2寸钢管4030040253002540401001004040170250Φ14(黄色)Φ12螺帽焊接在钢管洞口上100100休息平台休息平台立杆踏步扶梯立杆100Φ10(Φ8膨胀螺丝)140×80×6钢板2Φ10膨胀螺栓Φ12支头螺栓临边防护栏杆固定件楼层临边防护栏杆说明: 【适用范围】适用于各种楼层临边,较大洞口临边及电梯井临边等安装使用。
【结构、型号】楼层临边防护栏杆采用固定件与结构固定,上插φ60钢管。
【制作特点】用6厚钢板通过膨胀螺栓与结构固定,φ60钢管与钢板焊接,施工完毕后可拆卸周转使用。
【产品特点】结构简洁,使用方便,美观大方,质量安全可靠,可循环使用,可拆卸周转。
【安装要求】如左图所示,使用膨胀螺栓连接钢板与结构,将φ60钢管焊接在钢板上,并用螺栓固定钢管栏杆。
【颜色要求】楼层临边防护栏杆得颜色为黄色。
地沟盖板(A 型)说明:【适用范围】A 型适用于各类施工现场及后勤生活场所排水沟,适用于各门口、通道及各类车辆通行区域。
【结构、型号】地沟盖板全部由钢结构组成,左图为A 型。
【制作特点】切割两头平整(竖管),横向管两头切割平整与竖管相接焊密。
电焊焊接均为满焊(厚度2.5mm)。
盖板制作后,再涂两层防锈漆(分黑黄两种)。
【产品特点】制作专业化,焊接牢固,产品能够承受一定负载,产品经济、实用、美观耐用。
【安装要求】地沟为现浇混凝土结构,要求平整牢固,凹口上下成一直线,上口尺寸一致。
【颜色要求】盖板为黄、黑二色间隔。
8040039020404080804080408020角钢50×50×58#槽钢8#槽钢504005060280型地沟盖板A地沟盖板(B 型)说明:【适用范围】B 型地沟盖板适用各类工地及后勤生活场所排水沟,适用于各类非车辆通行区域。
【结构、型号】地沟盖板全部由钢结构组成,左图为B 型。
【制作特点】切割两头平整(竖管),横向管两头切割平整与竖管相接焊密。
电焊焊接均为满焊(厚度2.5mm)。
盖板制作后,再涂两层防锈漆(分黑黄两种)。
【产品特点】制作专业化,焊接牢固,产品能够承受一定负载,产品经济、实用、美观耐用。
【安装要求】钢地沟盖板底座要求平整牢固,人型凹口上下成一直线,上口尺寸一致。
【颜色要求】盖板为黄、黑二色间隔。
39040050600φ48钢管2806050400型地沟盖板B楼层盖板说明:【适用范围】抽拉式洞口盖板,适用于25~50cm 得洞口封闭;【结构、型号】四个角铁件与地面用4个M10膨胀螺栓固定;【制作特点】洞两侧用通长扁铁与角铁焊接;【产品特点】结构简洁、使用方便、美观大方、安全可靠;【安装质量】4个角铁件用4个M10膨胀螺栓固定、牢靠,洞口两侧尺寸各缩进100mm 。
统长扁铁离地25mm 使于九夹板抽入;【颜色要求】洞边角铁为黄色,盖板采用黄、黑间隔,宽为80mm,斜向60度布置。
塔 吊 过 道说明:【适用范围】适用于使用附墙式塔吊得工程。
1414膨胀螺栓-50×5扁铁L50×5角铁九夹板(18厚)膨胀螺栓25【结构、型号】塔吊过道连接主体结构同塔吊安全平台间得钢制构件【制作特点】塔吊过道使用钢材采用国家标准材料,制作严格按图施工;尺寸正确,焊接牢固,达到安全通行与防护之目得。
【产品特点】结构简单、安装使用方便,外观大方,质量安全可靠,可重复周转吊装使用。
【安装要求】本钢制构件焊接固定时要求横平竖直,焊接牢固,焊缝表面要求平整光洁,各安全防护措施得位置与尺寸符合规范要求。
【颜色要求】塔吊过道颜色为黄色(油漆二度),并在构件表面处理专用防护油漆。
梯笼说明:【适用范围】适用于深基坑作业人员上下登高,按节拼装,安全方便。
【结构、型号】全部由钢结构拼装而组成,连接采用电焊(满焊),箱式构件四面独立形成围护体系。
【制作特点】钢材采用国家标准型材,制作严格按图施工,尺寸正确,电焊接点牢固,达到安全防护之目得。
【产品特点】结构简单,安装方便、外观大方,安全防护设施可靠,符合安全生产保证体系要求。
【安装要求】各箱式笼体间紧固件要求横平竖直焊缝饱满,基座标高准确结构牢固,当箱式笼体超高时应增设斜撑予以固定。
【颜色要求】梯笼颜色为黄色。
移动登高平台说明:【适用范围】适用于楼层内作业;二结构、装饰与安装作业等。
【结构、型号】全部由钢管构件拼装组成,连接采用电焊(满焊)及铰链端联接。
【制作特点】钢材采用国家标准材料,制作严格按图施工,尺寸正确,电焊接点牢固,达到安全防护之目得。
【产品特点】移动登高平台移动方便,支撑灵活安全;结构简单,安装使用方便、感观大方,结构安全可靠,符合安全生产保证体系要求。
【安装要求】铰链端固定要求横平竖直,标高准确,支撑脚固定端用撑地螺栓,要求四面整平固定。
【颜色要求】移动登高平台颜色为黄黑相间。
人字梯说明:【适用范围】适用于楼层内作业、二结构、装饰与安装作业等。
【结构、型号】全部由钢管焊接组成,联接端采用铰链固定,并设有防护链。
【制作特点】钢材采用国家标准管材,制作严格按图施工,尺寸正确,电焊接点须满焊,达到安全防护之目得。
【产品特点】构件灵活安全;结构简单,使用方便、支撑安全可靠,符合安全生产保证体系要求;为登高作业人员提供牢固得安全架体。
【安装要求】铰链固定端要求焊接牢固,各管件接口处焊接点必须满焊,保护链长度统一同架体联结点牢固稳妥,防滑橡皮设置到位。
【颜色要求】人字梯颜色为黄黑相间。
简 易 基 坑 登 高梯保护链Φ20钢管Φ25钢管防滑橡皮扶梯示意图说明:【适用范围】登高梯适用于施工现场基础部分施工,作为基坑上下通道。
【结构、型号】采用Φ48×3、5钢管与十字扣件连接,横档上铺设轧花钢板,钢板厚度为3毫米,登高梯坡度为1:3。
【制作特点】钢材采用国家标准材料,制作严格按图施工。
尺寸正确,,达到安全防护之目得;结构简洁,安装使用方便,感观大方,质量安全可靠,运输【安装要求】立杆安装要求位置正确,垂直。
扣件连接时螺栓拧紧,要求扭距达到40NM~65NM。
【颜色要求】登高梯得颜色为黄色。
