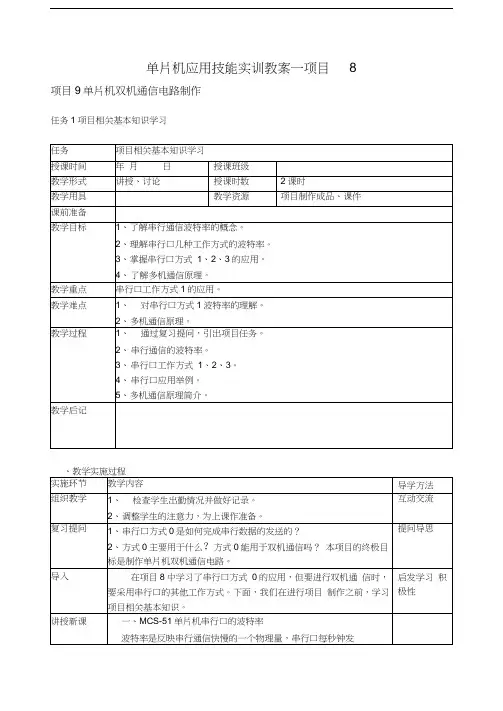

单片机应用技能实训教案一项目8项目9单片机双机通信电路制作任务1项目相关基本知识学习送或接收一进制数据的位数称为波特率,单位为b/s,即位/秒。
串行口有四种工作方式,这四种工作方式对应三种波特率。
工作方式0 :波特率为=fsoc/12,不受SMOD位影响。
工作方式2:波特率=2SMOD X fsoc/64 (9-1 )工作方式1和方式3:波特率=2SMOD X( T1 溢出率)/32 (9-2 ) T1溢出率即为一次定时时间的倒数,即T1 溢出率=M1(9-3 )(2M x) 12 fsoc其中x为定时初值,M由T1的工作方式决定,一般置T1 工作方式2, M=8将式9-3代入9-2,并整理后得:o SMOD -波特率- ----- 『■竺(6-4 )384(2 x)当已知晶振频率和所需的波特率时,可由式6-4计算定时器的初值。
二、MCS-51单片机串行口工作方式1、2、3及应用1、方式1方式1是波特率可调的8位数据异步通信方式,发送或接收一帧信息为10位,其中包括1位起始位0, 8位数据位和1位停止位1。
方式1的发送是在T1-0的条件下,由任何一条以SBUF为目的地址的数据传送指令作为启动发送开始的。
发送时,由硬件自动生成一位起始位0,接着发送8位数据位,之后自动生成停止位1,数据从TXD端(P3.1引脚)输出。
当发送完一帧数据后,置中断标志TI为1。
串行口置为方式1,若RI=0 , REN=1时,允许串行口接收数据。
串行口米样RXD ( P3.0引脚),当米样到由1到0跳变时,确认是起始位“ 0”,便开始接收一帧数据。
方式1接收时,必须同时满足以下两个条件:(1)RI=0 ;(2)停止位为1或SM2=0。
在满足以上两个条件后,8位数据存入SBUF,停止位进入串行口控制寄存器SCON的RB8位,同时置中断标志RI为1。
若不满足这两个条件,接收到数据不能存入SBUF,此组数据丢失。
2、方式2方式2是9位数据异步通信方式,发送一帧信息为11位,其中一位起始位0、8位数据位、第9位数据位和一位停止位1。
