Matlab信号处理——倍频程

  • 格式：docx
  • 大小：253.41 KB
  • 文档页数：7

一、对信号进行倍频程分析

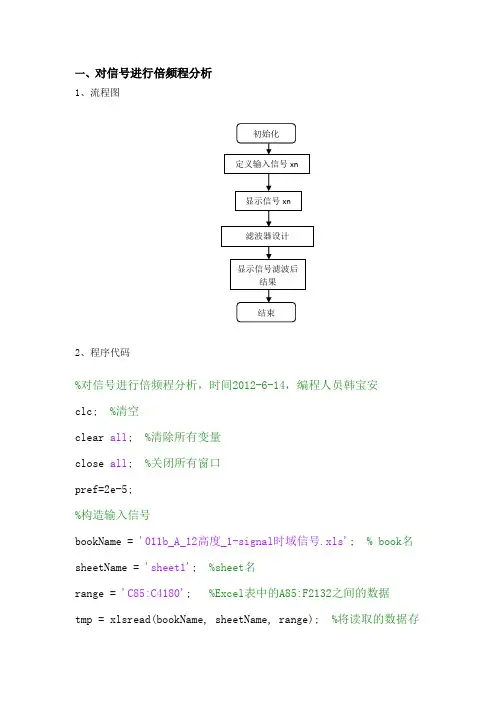

1、流程图
2、程序代码
%对信号进行倍频程分析，时间2012-6-14，编程人员韩宝安
clc; %清空
clear all; %清除所有变量
close all; %关闭所有窗口
pref=2e-5;
%构造输入信号
bookName = '011b_A_12高度_1-signal时域信号.xls'; % book名sheetName = 'sheet1'; %sheet名
range = 'C85:C4180'; %Excel表中的A85:F2132之间的数据
tmp = xlsread(bookName, sheetName, range); %将读取的数据存
于tmp中
Fs=4096; %采样频率
xn = tmp'; %输入信号xn
t=1/Fs:1/Fs:1; %定义时间t
plot(t,xn); %以t1为横坐标，x1为纵坐标绘制图像
xlabel('t/ s','fontsize',15); %横坐标轴标记为t/s
ylabel('xn / (Pa)','fontsize',15); %纵坐标轴标记为xn/（pa）%滤波器设计
n=input('请确定倍频程数n: '); %确定倍频程数n
N=5; %滤波器阶数
k=0; %循环次数初始化
w2=22.5; %初始化w2
while(w2<=Fs/2) %k循环加1，直到w2>Fs/2
w1=w2;
w2=w1*2^n;
k=k+1;
end
w2=22.5;
for m=1:1:k-1 %m从1每次加1，直到m=k-1
w1=w2; %确定带通下截止频率w1
w2=w1*2^n; %确定带通上截止频率w2
centerf(m)=(w1+w2)/2; %计算中心频率centerf
wn=[w1 w2]/(Fs/2); %得到归一化角频率
[b,a]=butter(N,wn); %设计带通巴特沃斯滤波器
y=filter(b,a,xn); %得到滤波结果y
sm=std(y); %计算y的标准偏差
e(m)=sm/length(y); %能量值
end
figure;
stem(centerf,20*log10(e/pref));
xlabel('centerf/ Hz','fontsize',15); %横坐标轴标记为centerf/ Hz
ylabel('e / (Pa)','fontsize',15); %纵坐标轴标记为e/（pa）
3、程序运行结果
（1）程序运行时，输入信号xn的波形如图1。

图1输入信号波形
（2）巴特沃斯滤波器滤波结果
①当倍频程数n=1时，滤波结果如图2。

图2 n=1时的滤波结果②当倍频程数n=1/3时，滤波结果如图3。

图3 n=1/3时的滤波结果
③当倍频程数n=1/6时，滤波结果如图4。

图4 n=1/6时的滤波结果
（3）切比雪夫滤波器结果
说明：由于切比雪夫滤波器的实现代码基本和巴特沃斯滤波器的一致，这里就不在这里赘述，只需将[b,a]=butter(N,wn)改为[b,a]=cheby1（N,r,wn）,其
中r为通带内的波纹大小，一般取0.5。

①当倍频程数n=1时，滤波结果如图5。

图5 n=1时的滤波结果②当倍频程数n=1/3时，滤波结果如图6。

图6 n=1/3时的滤波结果③当倍频程数n=1/6时，滤波结果如图7。

图7 n=1/6时的滤波结果。
