2015年常用螺钉与螺栓命名实用标准

紧固件命名规则本规则依据GB/T1237制定，规定了紧固件的标记办法，适用于我公司紧固件在图纸及BOM系统中的命名。

1a）、名称：使用国标规定的规范名称，如：螺钉、螺栓、螺母、自攻螺钉、螺钉组合件、塑料螺钉等。

b）、标准号：标注国标号、部标号或企标号（不写年号），如是我公司自行设计，则标注所属产品型号。

c）、螺距：只适用于细牙螺纹，粗牙则省略。

d）、材料：如用碳钢材料，则本部份省略，否则应注出，如Cu（铜）、C1（不锈钢。

不锈钢材料代码详见GB3098.6，其中：奥氏体，A1、A2、A4；马氏体，C1、C3、C4；铁素体，F1。

）e）、扳拧形式：如采用标准规定的扳拧形式，则省略，否则应注出，如复合槽。

f）、表面处理：如是碳钢材料镀锌钝化，则省略，否则应注出，如Cu/Ni（铜镀镍）、Cu/Ni6b（铜镀亮镍，镍层厚6μm）、Cu/Sn（铜镀锡）、Cu/Sn（60）Pb（铜镀铅锡）、Fe/Ni6bCr0.3r（碳钢镀镍铬）、O（表面氧化）、不锈钢材料通常不需镀覆。

如镀层符合ROHS指令，则标注在表面处理后并置于括号内。

表1 螺钉标记示例表注1：如紧固件的标记中未注明材料及表面处理，则表示紧固件的材料为碳钢镀锌钝化（即镀彩锌）。

注2：自攻螺钉有两种型式，C型和F型，C型是尖端面，F型是平端面。

但自攻锁紧螺钉不分型。

注3：盘头和圆柱头的区别在于盘头的头部盘径稍大于圆柱头，但头部厚度稍薄于圆柱头。

注4：沉头和半沉头的区别是沉头的头部是平端面，半沉头的头部是弧形端面，沉头的头部厚度薄于半沉头。

注5：紧定螺钉和普通螺钉的区别是，普通螺钉的头部形状呈T型，而紧定螺钉没有T型头部。

注6：开槽表示头部为一字槽。

复合槽，十字槽及一字槽可通用，但同批次产品应统一。

注7：对于不锈钢紧固件，鉴于我公司员工对其代码不熟悉，故可在材料代码后备注“不锈钢”，置于括号内。

注8: 螺钉和螺栓区别螺钉：由头部和螺杆两部分构成，用在有预制螺纹的地方，不需和螺母配用。

完整版)螺钉的分类及牌号命名规则1.螺钉的分类螺钉是一种常见的紧固件，广泛应用于许多领域。

根据不同的特性和用途，螺钉可以分为以下几类：1.1 机械螺钉机械螺钉主要用于连接和固定机械工件。

根据其头部形状和结构特点，可以进一步细分为平头螺钉、圆头螺钉、半圆头螺钉等。

1.2 自攻螺钉自攻螺钉主要用于木材和塑料制品的连接，具有自钻孔的功能。

根据其使用环境和需求，可以分为木螺钉、塑料螺钉和家具螺钉。

1.3 螺纹钢筋螺纹钢筋是一种具有螺纹的钢筋，常用于建筑、桥梁和隧道等工程结构的加固。

根据其直径和螺纹类型，可以分为普通螺纹钢筋、变形螺纹钢筋和大直径螺纹钢筋。

2.牌号命名规则为了方便分类、管理和识别，螺钉通常都有自己的牌号。

螺钉的牌号命名规则因厂商和国家而异，一般包括以下几个方面：2.1 材料螺钉的材料是指螺钉制造所使用的金属材料。

常见的材料包括不锈钢、碳钢、合金钢等。

牌号中通常会有相应的标识，例如S表示不锈钢，C表示碳钢。

2.2 目标使用环境和特性根据螺钉的使用环境和特性需求，牌号中可能会包含一些特殊的标识。

例如，户外使用的螺钉可能会使用防腐处理或者有耐腐蚀性能的材料制造。

2.3 结构类型螺钉的结构类型指的是螺钉的形状、头部类型和螺纹类型等。

比如，牌号中可能会使用PH表示十字槽螺钉，或者使用TH表示六角头螺钉。

2.4 规格尺寸螺钉的规格尺寸是指螺钉的直径、长度和螺纹规格等。

一般情况下，牌号中会标明螺钉的尺寸，例如M5表示直径为5mm的螺钉。

2.5 执行标准为了保证螺钉的质量和安全性，制定了一系列的执行标准。

在牌号中可能会包含执行标准的标识，例如ISO、GB等。

3.牌号命名示例以下是一些螺钉牌号命名的示例：M5x20-8.8：表示直径为5mm，长度为20mm，螺纹规格为8.8，属于碳钢螺钉。

SUS316L-M6x30：表示直径为6mm，长度为30mm，属于不锈钢316L材质的螺钉。

Pan Head Self-Tapping Screw：表示平头自攻螺钉。

年常用螺钉与螺栓命名标准————————————————————————————————作者：————————————————————————————————日期：2015年常用螺钉与螺栓命名标准1.目的：自公司成立以来，常用螺钉与螺栓的中文名称与规格型号没有明确的标准规定，造成管理混乱；因此对常用螺钉与螺栓进行了规范性的命名说明；方便日常采购、存储以及统一管理。

2.范围：3.类别：目前公司常用到的各类螺钉与螺栓等紧固件。

4.引用标准：GB 845-85 十字槽盘头自攻螺钉GB 846-85 十字槽沉头自攻螺钉GB 847-85 十字槽半沉头自攻螺钉GB 6560-86 十字槽盘头自攻锁紧螺钉GB 6561-86 十字槽沉头自攻锁紧螺钉GB 6562-86 十字槽半沉头自攻锁紧螺钉GB/T 5782-2000 六角头螺栓GB/T 5280-2002 自攻螺钉用螺纹GB/T 3106-82 螺栓、螺钉和螺柱的公称长度和普通螺栓的螺纹长度GB/T 70.1-2000 内六角圆柱头螺钉GB/T 193-2003 普通螺纹直径与螺距系列5.常用螺钉与螺栓标注说明：5.1非锁紧自攻螺钉标注说明本标准仅标注实用尺寸，实用尺寸包括（公称长度与公称直径），以十字槽盘头自攻螺钉举例说明；如图1所示。

图15.1.1非锁紧自攻螺钉公称直径规格表公称直径规格选择方法：首先，通过游标卡尺测量螺钉的公称直径；通过列表中提供的最小值（min）与最大值（max）范围，从而确定公称直径规格；如表1所示。

具体详细参数，可查阅GB/T 5280-2002。

表1 单位：mm 公称直径规格ST1.5 ST1.9 ST2.2 ST2.6 ST2.9 ST3.3 ST3.5 ST3.9d max 1.52 1.90 2.24 2.57 2.90 3.30 3.53 3.91 min 1.38 1.76 2.10 2.43 2.76 3.12 3.35 3.73公称直径规格ST4.2 ST4.8 ST5.5 ST6.3 ST8.0 ST9.5d max 4.22 4.80 5.46 6.25 8.00 9.65 min 4.04 4.62 5.28 6.03 7.78 9.435.1.2非锁紧自攻螺钉公称长度规格表公称长度规格选择方法：首先，通过游标卡尺测量螺钉的公称长度；通过列表中提供的最小值（min）与最大值（max）范围，从而确定公称长度规格；如表2所示。

紧固件命名规则本规则依据GB/T1237制定，规定了紧固件的标记办法，适用于我公司紧固件在图纸及BOM系统中的命名。

1a）、名称：使用国标规定的规范名称，如：螺钉、螺栓、螺母、自攻螺钉、螺钉组合件、塑料螺钉等。

b）、标准号：标注国标号、部标号或企标号（不写年号），如是我公司自行设计，则标注所属产品型号。

c）、螺距：只适用于细牙螺纹，粗牙则省略。

d）、材料：如用碳钢材料，则本部份省略，否则应注出，如Cu（铜）、C1（不锈钢。

不锈钢材料代码详见GB3098.6，其中：奥氏体，A1、A2、A4；马氏体，C1、C3、C4；铁素体，F1。

）e）、扳拧形式：如采用标准规定的扳拧形式，则省略，否则应注出，如复合槽。

f）、表面处理：如是碳钢材料镀锌钝化，则省略，否则应注出，如Cu/Ni（铜镀镍）、Cu/Ni6b（铜镀亮镍，镍层厚6μm）、Cu/Sn（铜镀锡）、Cu/Sn（60）Pb（铜镀铅锡）、Fe/Ni6bCr0.3r（碳钢镀镍铬）、O（表面氧化）、不锈钢材料通常不需镀覆。

如镀层符合ROHS指令，则标注在表面处理后并置于括号内。

表1 螺钉标记示例表注1：如紧固件的标记中未注明材料及表面处理，则表示紧固件的材料为碳钢镀锌钝化（即镀彩锌）。

注2：自攻螺钉有两种型式，C型和F型，C型是尖端面，F型是平端面。

但自攻锁紧螺钉不分型。

注3：盘头和圆柱头的区别在于盘头的头部盘径稍大于圆柱头，但头部厚度稍薄于圆柱头。

注4：沉头和半沉头的区别是沉头的头部是平端面，半沉头的头部是弧形端面，沉头的头部厚度薄于半沉头。

注5：紧定螺钉和普通螺钉的区别是，普通螺钉的头部形状呈T型，而紧定螺钉没有T型头部。

注6：开槽表示头部为一字槽。

复合槽，十字槽及一字槽可通用，但同批次产品应统一。

注7：对于不锈钢紧固件，鉴于我公司员工对其代码不熟悉，故可在材料代码后备注“不锈钢”，置于括号内。

注8: 螺钉和螺栓区别螺钉：由头部和螺杆两部分构成，用在有预制螺纹的地方，不需和螺母配用。

螺栓命名方式
螺栓的命名方式有多种，以下是一些常见的命名方式：
1. GB/T 5782 ——定制带头螺栓。

数字代表公称直径，单位为毫米。

比如M8代表公称直径为8毫米的定制带头螺栓。

2. GB/T 5783 ——钢制螺纹插销。

数字代表插销的直径，单位为毫米。

比如M6代表插销直径为6毫米的钢制螺纹插销。

3. GB/T 5784 ——螺纹插销。

数字代表插销的长度，单位为毫米。

比如
M8×30代表长度为30毫米的螺纹插销。

4. GB/T ——高强度螺栓。

数字代表公称直径，单位为毫米。

比如M12代表公称直径为12毫米的高强度螺栓。

5. GB/T ——短头螺栓。

数字代表公称直径，单位为毫米。

比如M8代表
公称直径为8毫米的短头螺栓。

6. GB/T ——长头螺栓。

数字代表公称直径，单位为毫米。

比如M6代表
公称直径为6毫米的长头螺栓。

此外，还有如下一些命名方式：
1. 使用M表示直径，后面跟着直径的尺寸，例如M10表示直径为10mm。

2. 使用L表示长度，后面跟着螺栓的长度，例如L50表示长度为50mm。

3. 使用S表示不锈钢，C表示碳钢。

4. 使用数字表示等级，例如8表示级。

5. 使用B表示镀锌。

如需更多关于螺栓命名的信息，建议咨询机械工程领域业内人士，获取更专业的解答。

5.螺栓、螺母、垫圈5.1 螺栓一、常用螺栓标准、用途常用螺栓标准、规格、用途见表42。

常用螺栓标准、规格、用途汇总表表42注：1.冷镦工艺生产的小六角头螺栓具有材料利用率高、生产效率高、机械性能高等优点,但由于头部尺寸较小, 不宜用于多次装拆、被联接件强度较低和易锈蚀等场合。

2.当机械性能(强度级别)的分级的规定不能满足使用要求时,可按需要选用材料。

对T型、活节等螺栓的材料在相应标准中有规定。

二、六角头螺栓（粗制）（GB5-76）六角头螺栓规格见图20、表43。

六角头螺栓（粗制）规格（GB5-76）（毫米）表43①为优选系列。

注：1.L0不包括螺尾,当L≤125时:L0=2d+6；当L>125～200时:L0=2d+12；当L>200时:L0=2d+25。

2.标记示例:螺栓M10×100GB5一76表示为直径10毫米，长度100毫米、粗牙普通螺纹,机械性能按5.9级,不经表面处理的六角头螺栓。

三、六角头螺栓精制（GB29、30-76）六角头螺栓（精制）规格见图21、表44。

六角头螺栓（精制）规格（GB29、30-76）（毫米）表44①为优选系列,其中GB29一76的范围是:d =12以下,L=100以下:GB30一76的范围是d =10以上,L=16以上。

注：1.L0不包括螺尾，当L〈125时：L0=2d+6；当L>125～200时:L0=2d+12，当L>200时:L0=2d+25。

2标记示例:螺栓M10×100GB30一76。

表示为直径10毫米,长100毫米,机械性能按5.9级,不经表面处理的六角头螺栓。

如螺杆上全部制出螺纹时,应加标记Q, 即:螺栓M10×100-Q GB30一76。

四、沉头螺栓沉头螺栓（粗制）（GB10-76）、沉头带楔螺栓（粗制）（GB11-76）见图22～23、表45。

沉头方颈螺栓（粗制）（GB10-76）、沉头带楔螺栓（粗制）（GB11-76）规格（毫米）表45①只有带楔螺栓。

(完备版)螺丝钉的分类及牌号命名规则引言螺丝钉是一种常用的紧固件，广泛应用于机械设备、建筑、家具制造等领域。

为了方便应用和管理，螺丝钉需要进行分类和标识。

本文将介绍螺丝钉的分类及牌号命名规则，帮助大家更好地了解和应用螺丝钉。

螺丝钉的分类螺丝钉按照不同的标准可以进行多种分类。

常见的分类方式包括：1. 按用途分类：螺丝钉可根据其用途分为机械用螺丝钉、建筑用螺丝钉、电子电器用螺丝钉等。

2. 按材料分类：螺丝钉可根据其材料分为碳钢螺丝钉、不锈钢螺丝钉、铜螺丝钉、铝螺丝钉等。

3. 按头部形状分类：螺丝钉可根据其头部形状分为平头螺丝钉、圆头螺丝钉、盖头螺丝钉、飞刀头螺丝钉等。

螺丝钉的牌号命名规则为了方便识别和管理不同规格和性能的螺丝钉，制定了一套牌号命名规则。

一般来说，螺丝钉的牌号由以下几个要素组成：1. 直径：螺丝钉的牌号中通常包含直径信息，以mm为单位。

例如，M4表示直径为4mm的螺丝钉。

2. 长度：螺丝钉的牌号中通常包含长度信息，以mm为单位。

例如，M4x20表示直径为4mm，长度为20mm的螺丝钉。

3. 材料：螺丝钉的牌号中通常包含材料信息，常见的有C（碳钢）、SS（不锈钢）、CU（铜）等。

4. 特殊标识：螺丝钉的牌号中还可能包含一些特殊标识，例如，HT表示高温螺丝钉，ZN表示镀锌螺丝钉等。

综上所述，一个典型的螺丝钉牌号可能是M4x20C，表示直径为4mm，长度为20mm，材料为碳钢的螺丝钉。

结论螺丝钉是一种常用的紧固件，按照用途、材料和头部形状等不同标准进行分类。

为了方便识别和管理，螺丝钉的牌号通常由直径、长度、材料和特殊标识等要素组成。

了解螺丝钉的分类和牌号命名规则有助于我们选择和使用合适的螺丝钉，确保工程的质量和安全。

标准件选用手册(2015版)标准件选用手册度 (6)3.1.4 螺栓、螺钉和螺柱的机械和物理性能 (7)3.1.5 粗牙螺纹最小拉力载荷 (8)3.1.6 粗牙螺纹保证载荷 (9)3.1.7 细牙螺纹最小拉力载荷 (10)3.1.8 细牙螺纹保证载荷 (11)3.2螺母（粗牙、细牙）的机械性能 (12)3.2.1 适用范围 (12)3.2.2 螺母粗牙螺纹的性能等级 (12)3.2.3 螺母细牙螺纹的性能等级 (17)3.3 自攻螺钉…………………………………………………………… (20)3.3.1金相与硬度 (20)3.3.2机械性能 (21)3.4抽芯铆钉 (21)3.4.1机械性能等级 (21)3.4.2机械性能 (22)3.5 蝶形螺母保证扭矩 (22)4 紧固件的连接方式选用 (22)4.1紧固件的连接特性及基本要求 (22)4.1.1紧固件连接的受力和传力方式 (22)4.1.2紧固件连接的失效形式 (23)4.1.3紧固件连接设计的基本要求 (23)4.2螺栓连接的预紧 (23)4.2.1预紧的目的 (23)4.2.2预紧力的确定 (23)4.2.3拧紧力矩 (24)4.2.3.1拧紧力矩的计算 (24)4.2.3.2紧固件的拧紧扭矩 (24)4.2.4预紧力的控制方法 (27)4.3螺纹连接的防松 (27)5紧固件的选用原则 (27)5.1正确选择紧固件的外形 (27)5.2选用适合的精度等级 (28)5.3选择适用的紧固件材料 (28)5.4选用合适的表面处理方法 (29)6标准件选用范围及标注 (29)6.1标准件分类 (29)6.2标准件明细 (29)6.3标准件的选用范围 (29)前言2009版“紧固件选用手册”，自发布实施以来，规范了要求，减少了品种规格，为公司产品质量的提高和降低成本起到积极的推动作用。

随着公司产品平台的扩大以及标准件标准的更新，原手册已不能满足目前设计及开发的需要，特对《紧固件选用手册》进行了修订。

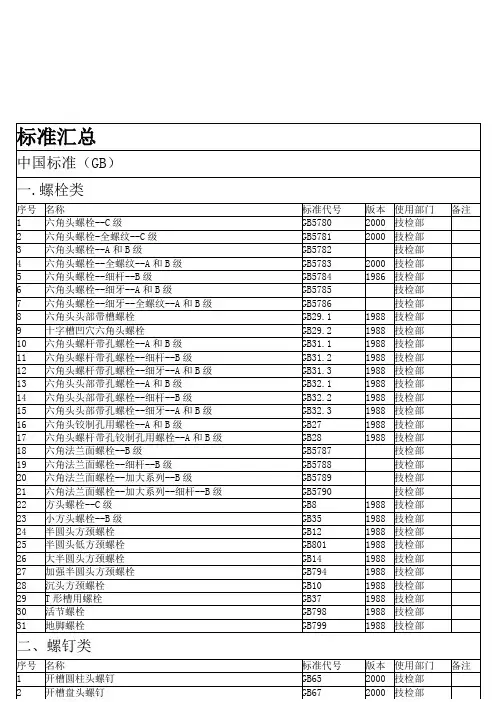

常用标准件代替标准与现行标准对照表
一、螺栓
GB/T 17880.1-1999平头铆螺母
名称更改
很遗憾的事情，又看到董藩教授的高论，不过不是房地产行业的高论，而
无
名称更改名称更改
无
无
论，而是介于政治领域或者社会学领域，或者是领导学领域（其实是什么领域，真的很难归类）高论。

中国拯救世界，地
界，地产拯救中国！这当中还是可以看到董教授学术研究方向的影子。

细读全文，这里面没有作为严谨的行业数据，也没
，也没有可信的逻辑推理，这只是董教授一次旅游观光后的个人直觉与感悟。

螺丝的型号叫法简称PA: 圆头自攻KA: 沉头自攻PWA: 圆头带介自攻PM: 圆头机丝PWM: 圆头带介机丝KM: 沉头机丝PT: 圆头冼尾自攻（平嘴）BT: 冼尾大头自攻（平嘴）长度：（毫米单位）沉头的为总长度计算，圆头的不加头部位置。

直径：直接测量。

工艺：黑色、镀黑锌、彩锌、镀铬。

要另外注明。

螺丝规格定义与认识一. 螺纹种类:A: 三角螺纹( 60 度) : 结合/ 锁紧B: 管用三角螺纹( 55 度): 结合/ 锁紧C: 梯形螺纹( 30 or 29 度) : 动力传动D: 方螺纹( 90 度) : 动力传动二. 常用螺丝种类:A: Machine Screw: 机械螺丝B: Tapping Screw: 自攻螺丝(分使用于金属与使用于塑料二种)B-1: Sheet Metal Tapping Screw. (铁板牙自攻螺丝)B-2: Plastic Tapping Screw. ( 塑料用, 自攻螺丝)C: Wooden Screw : 木工螺丝D: Drywall Screw : 水泥墙螺丝三. 常见螺丝材质:a.Low Carbon Steel :低碳钢b. SS-304 : Stainless Steel 304 不锈钢304c. SS-302: Stainless Steel 302 : 不锈钢302 结构韧性较好d. Aluminum 5052 :铝合金5052d. Brass: 黄铜e. Bronze: 青铜f. UNS C11000 Copper: 锑铜四. 常见螺丝规格与标示:A: 公制螺丝B: 美规螺丝C: 英制螺丝A: 公制机械螺丝: MetricEx: M3 x 6 – P P B : M3 机械螺丝, 6mm 长, 十字, 圆扁头, 镀黑. Finish Code: 外观处理规格Head Code: 头部外型Thread Code螺丝型号Drive Code: 头部剖沟,特征型号Length Code: 螺丝长度(mm)A-1: Thread Code: 螺丝型号公制螺丝直接以螺丝外径标示螺丝型号,如M3 即螺丝外径为3.00mm.; M4 即螺丝外径为4.00mm. Metric Thread Size x Pitch:Note: 公制螺丝于螺丝型号后方,有时会注明螺丝牙距.如M3x0.5 , M4x0.70, M5x0.8 , M6x1.但因为标准规范, 通常不提.A-2: Length Code: 螺丝长度:公制螺丝, 直接标示螺丝长度, 单位为mm.螺丝之总长度标示, 只计算头部以下之长度, 不含头部高度. 但平头螺丝例外, 其螺丝之总长度标示含头部高度.A-3: Drive Code/ 头部剖沟,特征.一般常用规格如下:a. Slotted: 一字( Minus )b. Phillips: 十字( Plus )c. Phil-Slot: 一字/十字d. Hex Scoket: 内六角e. One Way: 单向(只可锁入,不可退出)A-4: Head Code/ 头部外型.一般常用规格如下:a. Flat: 平头(锁入后,顶部与工作件齐平)b. Oval: 色拉头c. Round: 圆头d. Pan: 圆扁头e. Truss: 大圆扁头f. Hex : 六角头.A-5: Finish Code/ 外观处理.一般常用规格如下:a. Z: Zine-Plated: 镀锌b. Ni: Ni-Plated: 镀镍c. Tin-Plated: 镀锡d. Zine Plated / Green Iridite: 镀锌绿膜处理.e. Radiant Plated: 镀五彩f. Passivate: 抗氧化处理.g. Alodial Finish: 无外观处理公制自攻螺丝:于品名后方直接标示Tapping Type.Ex: M3 x 6 –PPB, Tapping Type:M3 自攻螺丝, 6mm 长, 十字, 圆扁头, 镀黑.一般以产品别或标示, 再判断为Sheet Metal 或塑料部品使用. B: 美规螺丝.a.一般以番号标示, 如#2-56, #4-40, #6-32, #8-32, #10-24…etc.b.或以英制外径表示,如0.086-56, 0.112-40 , 0.138-32 , 0.164-32 , 0.190-24…etc.Ex: 632 – 8 – P P B:Finish Code: 外观处理规格Head Code: 头部外型Drive Code: 头部剖沟,特征型号Length Code: 螺丝长度Thread Code: 螺丝型号B-1: Thread Code: 螺丝型号一般常用规格如下:a. #2-56 (0.086-56): 2 番56 牙b #4-40 (0.112-40) : 4 番40 牙c. #6-32 (0.138-32) : 6 番32 牙d. #8-32 (0.164-32) : 8 番32 牙e. #10-24 (0.190-24): 10 番24 牙***牙为每吋之牙数.***B-2: Length Code: 螺丝长度研发设计千人群(电子+结构) 在这里,iiiiiiii实现资源共享,人脉扩张期待你加盟,共创辉煌,群号229369157 229369157美规螺丝长度须经换算, 才是公制mm 尺寸.换算公式: (Length Code / 32) x 25.40 = 公制长度mmB-3, B-4,B-5 : 标示方式与公制相同.C: 英制螺丝:C-1: Thread Code:标示皆将分母为8, 再直接称分子之番号.Ex: 1/8 x 0.50 –PPB: 1 分牙螺丝x 0.50” 长, PPBEx: 5/16 x 0.50 –PPB = 2.5/8 x 0.50-PPB : 2 分半牙螺丝x 0.50” 长, PPBEx: 5/32 x 0.50 –PPB =1.25/8 x 0.50-PPB: 1 分2 厘半螺丝x 0.50” 长, PPBEx: 1/4 x 0.50-PPB= 2/8 x 0.50-PPB: 2 分牙螺丝x 0.50” 长, PPB注: 有时会标示粗牙或细牙.UNF: 细牙:电子业较常用.UNC:粗牙: 重机械结构较常用.Ex: 3/8 x 0.50 ,UNF –PPB: 3 分细牙螺丝x 0.50” 长, PPB.C-2: Length Code:为英吋标示, 须乘以25.40 换算为mm.用扣规量，与公制牙型吻合是公制螺纹，与英制螺纹吻合是英制螺纹。

常用紧固件、电线及端子类命名规范常用紧固件类由于本公司产品使用的螺丝、螺母、垫圈、铆钉等紧固件种类繁多，名称各异，在实际采购和使用中存在很多不规范的名称。

为了提高生产效率，减少出错，现以GB/T 3099.1-2008 《紧固件术语、螺纹紧固件、销及垫圈》为基础，以国标和行业标准为指导，结合我司的使用习惯，对常用的紧固件在ERP中进行规范命名。

在图纸或者其他文件中出现的紧固件名称,则按GB/T1237-2000 《紧固件标记方法》进行命名。

一、螺母1、标准螺母标准螺母是指符合中华人民共和国国家标准或者中国行业标准的螺母（不含外国标准）。

下面就是本公司常用的标准螺母在ERP中的命名规则，其他未提及的螺母请参考GB/T 3099.1-2008或相关的其他标准。

名称旧名称（作废）规格描述外型图片六角螺母外六角螺母公称直径/材料(缺省时为碳钢)/表面处理(缺省时为表面不处理)/国标号(缺省时为GB/T6170-2000)举例: M4/201#不锈钢六角法兰面带齿螺母带内齿法兰螺母公称直径/材料(缺省时为碳钢)/表面处理(缺省时为表面不处理)/国标号(缺省时为GB-T6177.1-2000)举例：M6/镀白锌注：此零件国标为不带齿的如不需带齿名称栏应为六角法兰面螺母盖形螺母球头螺母公称直径/材料(缺省时为碳钢)/表面处理(缺省时为表面不处理)/国标号(缺省时为GB 923-88)举例：M4/304#不锈钢非金属嵌件六角锁紧螺母六角防松螺母公称直径/材料(缺省时为碳钢)/表面处理(缺省时为表面不处理)/国标号(缺省时为GB/T889.1-2000)举例：M4/201#不锈钢嵌装圆螺母滚花螺母公称直径/材料(缺省时为碳钢)/表面处理(缺省时为表面不处理)/国标号(缺省时为GB/T809-1988)举例：M4/黄铜名称旧名称（作废）规格描述外型图片方翼蝶形螺母公称直径/材料(缺省时为碳钢)/表面处理(缺省时为表面不处理)/国标号(缺省时为GB/T 62.2-2004)举例：M4/表面镀白锌圆翼蝶形螺母公称直径/材料(缺省时为碳钢)/表面处理(缺省时为表面不处理)/国标号(缺省时为GB/T 62.1-2004)举例：M4/表面镀白锌2、非标准螺母非标螺母是指不符合合中华人民共和国国家标准或者中国行业标准的螺母，包括外国标准的螺母。

2015年常用螺钉与螺栓命名标准2015年常用螺钉与螺栓命名标准1.目的：自公司成立以来，常用螺钉与螺栓的中文名称与规格型号没有明确的标准规定，造成管理混乱；因此对常用螺钉与螺栓进行了规范性的命名说明；方便日常采购、存储以及统一管理。

2.范围：3.类别：目前公司常用到的各类螺钉与螺栓等紧固件。

4.引用标准：GB 845-85 十字槽盘头自攻螺钉GB 846-85 十字槽沉头自攻螺钉GB 847-85 十字槽半沉头自攻螺钉GB 6560-86 十字槽盘头自攻锁紧螺钉GB 6561-86 十字槽沉头自攻锁紧螺钉GB 6562-86 十字槽半沉头自攻锁紧螺钉GB/T 5782-2000 六角头螺栓GB/T 5280-2002 自攻螺钉用螺纹GB/T 3106-82 螺栓、螺钉和螺柱的公称长度和普通螺栓的螺纹长度GB/T 70.1-2000 内六角圆柱头螺钉GB/T 193-2003 普通螺纹直径与螺距系列5.常用螺钉与螺栓标注说明：5.1非锁紧自攻螺钉标注说明本标准仅标注实用尺寸，实用尺寸包括（公称长度与公称直径），以十字槽盘头自攻螺钉举例说明；如图1所示。

图15.1.1非锁紧自攻螺钉公称直径规格表公称直径规格选择方法：首先，通过游标卡尺测量螺钉的公称直径；通过列表中提供的最小值（min）与最大值（max）范围，从而确定公称直径规格；如表1所示。

具体详细参数，可查阅GB/T 5280-2002。

公称直径规格ST1.5 ST1.9 ST2.2 ST2.6 ST2.9 ST3.3 ST3.5 ST3.9d max 1.52 1.90 2.24 2.57 2.90 3.30 3.53 3.91 min 1.38 1.76 2.10 2.43 2.76 3.12 3.35 3.73公称直径规格ST4.2 ST4.8 ST5.5 ST6.3 ST8.0 ST9.5d max 4.22 4.80 5.46 6.25 8.00 9.65 min 4.04 4.62 5.28 6.03 7.78 9.435.1.2非锁紧自攻螺钉公称长度规格表公称长度规格选择方法：首先，通过游标卡尺测量螺钉的公称长度；通过列表中提供的最小值（min）与最大值（max）范围，从而确定公称长度规格；如表2所示。

螺丝的分类命名标准（⼤全）南亚⼀带对螺丝的通俗叫法,随着外资企业的⼤举⼊侵,这类简称在我国冒似成了标准啦......PA圆头尖尾螺丝PM是圆头机械⽛螺丝等指的是头型和⽛型PA：pan head type A 盘头尖尾A⽛PT：plastic tapping 塑胶⾃攻⽛WT：wood tapping ⽊螺纹PM：pan head machine screw 盘头机械⽛P是盘头A是尖头B是平头的M是机⽛所以pa就是盘头尖⽛螺丝pb就是盘头平脚螺丝，这两个看螺丝螺纹末端就好了，⼀个尖⼀个平很容易分pm的话应该是盘头机⽛螺丝PA--圆头尖脚螺丝PB--圆头平脚螺丝PT--圆头介脚螺丝BA―⼤头尖脚螺丝BT--平脚介脚螺丝KA--平头尖脚螺丝KB--平头平脚螺丝KT--平头介脚螺丝PWA/ WA--带介⼦尖脚螺丝PWB /WB--带介⼦平脚螺丝PWT/ WT--带介⼦介脚螺丝PM--圆头机⽛螺丝KM--平头平脚机⽛螺丝PA\PB前⾯的P代表头型,A或B都是代表⽛型P头是圆盖平底头A⽛是尖尾⽛B⽛是粗⽛,但是尾巴是平的有相关螺丝的问题可以找我.我是做螺丝的我的QQ是910303005⼀般M是代表机丝，螺丝⽛圆滑的那种，⼀般⽤来上机械件或和螺母配合使⽤。

PA,ST等是代表⾃攻⽛螺丝，螺丝⽛是锋利的，⼀般⽤来上塑料等。

螺丝要知道三部分，头部、⽛形、还有颜⾊。

头部有（P形、B、T、F、I、R、O、V、还有外六⾓）⽛形有（TP2、TP2割尾、PTP、BTP、TP1、M、STP、CTP）颜⾊有（镀镍、彩锌、⽩锌、兰锌、锌⿊、镀络、染⿊、墨绿、深红、青铜、红铜）常⽤的是前⾯的7种。

头部P形叫做P头也叫（锅头、平圆头、半圆头、厚头）T形（⼤扁头、伞头） B形（圆扁头）F形（沉头、埋头） I形（圆柱头）R形（盘头）O形（半沉头）V形（⽑菇头）⽛形TP2叫单⽛，电⼦代码为B来表⽰TP2割为叫单⽛割尾，电⼦代码为BT表⽰PIP叫三⾓双⽛，电⼦代码为PTT表⽰BTP叫三⾓单⽛，电⼦代码为BTT表⽰TP1叫尖尾，电⼦代码为A表⽰M叫机⽛，电⼦代码为M表⽰热处理电⼦代码为H表⽰。
