井式回火炉安全操作规程
《井式回火炉安全操作规程》
一、概述
井式回火炉是一种用于加工金属材料的设备，其安全操作对保障人员和设备的安全至关重要。
为了规范井式回火炉的安全操作，特制定本规程。
二、操作前的准备
1. 在操作井式回火炉之前，必须进行相关设备的检查。
确保设备无故障，油润设备正常。
2. 穿戴好工作服和防护装备，包括护目镜、手套等安全防护用品。
三、操作过程中的安全注意事项
1. 在操作井式回火炉时，必须远离炉体，以免受到高温的影响。
2. 在加入燃料或移动炉体时，必须确保设备已经停止运转并冷却。
3. 操作人员必须定期检查炉体的密封状况，确保没有泄漏和安全隐患。
4. 在操作过程中，严禁将金属材料等杂物掉入炉内，以免引起事故。
四、操作后的清理与关闭
1. 在使用完毕后，必须关闭井式回火炉的电源和燃气阀门。
2. 清理炉体内的残渣和灰烬，确保下次使用时设备整洁。
五、事故处理
1. 如果发生操作人员受伤或其他事故，请立即停止操作，采取紧急救护措施。
2. 向相关领导和安全主管报告事故情况，做好相关记录并查明事故原因。
本规程严格遵循，任何人不得违反。
希望通过本规程的制定和遵守，确保井式回火炉的安全操作，保障人员和设备的安全。
2024年井式回火炉安全操作规程第一章总则第一条为了确保井式回火炉的安全运行，保护操作人员的生命财产安全，制定本规程。
第二条本规程适用于2024年井式回火炉的操作，涉及井式回火炉操作人员、维修人员、安全监督人员。
第三条井式回火炉操作人员必须具备相关岗位技术职称和操作证书。
第四条井式回火炉操作人员必须熟悉井式回火炉设备的结构、性能和工作原理，并具备一定的应急处理能力。
第五条井式回火炉操作过程中必须遵守国家和地方相关法律法规，并遵循本规程的规定。
第二章安全操作规定第六条井式回火炉操作人员必须依据操作手册、设备使用说明书等相关资料进行操作。
第七条井式回火炉操作人员必须按照正常工艺要求进行操作，不得随意调节工艺参数。
第八条井式回火炉操作过程中必须保持设备的清洁卫生，定期清理炉膛内积存物。
第九条井式回火炉操作过程中，应严格遵守生产指令，按照规定程序进行操作。
第十条井式回火炉操作人员必须经常关注设备运行状态，如发现异常情况及时报告，并采取措施进行处理。
第十一条井式回火炉操作人员必须按照要求佩戴个人防护装备，包括安全帽、防护眼镜、防护服等。
第十二条井式回火炉操作人员在操作过程中必须做到文明施工，禁止喧哗、擅自吸烟等行为。
第十三条井式回火炉操作过程中禁止饮酒、吸毒等违反安全规定的行为。
第十四条井式回火炉操作人员必须定期参加安全培训，提高安全意识和应急处理能力。
第三章突发情况处理第十五条井式回火炉操作人员在发生火灾、泄漏、事故等突发情况时，必须迅速采取措施进行应急处理，并向领导层报告。
第十六条井式回火炉操作人员在处理突发情况时必须穿戴好个人防护装备，并严格按照相关规定进行处置。
第十七条井式回火炉操作人员必须配合安全监督人员的调查工作，提供必要的协助和资料。
第四章维护与检修第十八条井式回火炉的维修和检修必须由专业人员进行，并按照相关规定进行操作。
第十九条井式回火炉维修和检修前必须切断电源、气源，并做好相关安全预防措施。

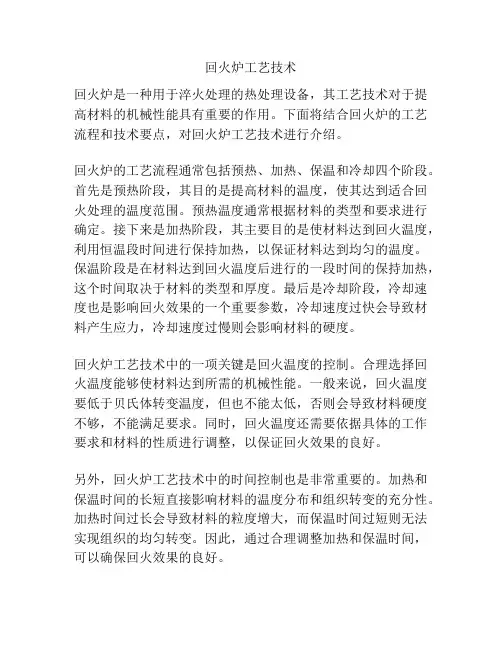

回火炉工艺技术回火炉是一种用于淬火处理的热处理设备，其工艺技术对于提高材料的机械性能具有重要的作用。
下面将结合回火炉的工艺流程和技术要点，对回火炉工艺技术进行介绍。
回火炉的工艺流程通常包括预热、加热、保温和冷却四个阶段。
首先是预热阶段，其目的是提高材料的温度，使其达到适合回火处理的温度范围。
预热温度通常根据材料的类型和要求进行确定。
接下来是加热阶段，其主要目的是使材料达到回火温度，利用恒温段时间进行保持加热，以保证材料达到均匀的温度。
保温阶段是在材料达到回火温度后进行的一段时间的保持加热，这个时间取决于材料的类型和厚度。
最后是冷却阶段，冷却速度也是影响回火效果的一个重要参数，冷却速度过快会导致材料产生应力，冷却速度过慢则会影响材料的硬度。
回火炉工艺技术中的一项关键是回火温度的控制。
合理选择回火温度能够使材料达到所需的机械性能。
一般来说，回火温度要低于贝氏体转变温度，但也不能太低，否则会导致材料硬度不够，不能满足要求。
同时，回火温度还需要依据具体的工作要求和材料的性质进行调整，以保证回火效果的良好。
另外，回火炉工艺技术中的时间控制也是非常重要的。
加热和保温时间的长短直接影响材料的温度分布和组织转变的充分性。
加热时间过长会导致材料的粒度增大，而保温时间过短则无法实现组织的均匀转变。
因此，通过合理调整加热和保温时间，可以确保回火效果的良好。
此外，回火炉的环境气氛对回火工艺也有一定的影响。
例如，回火炉中的氮气、氢气或氩气等的气氛控制可以有效减少材料的氧化、硫化和氢脆等问题。
在特定情况下，选择适当的气氛控制方式，可以提高回火效果，减少材料的质量问题。
在使用回火炉进行回火处理时，还需要注意对于材料的负荷、排气和维护等细节方面的管理。
负荷的方式和限量需要根据实际情况进行调整，以保证回火效果和工作效率的平衡。
排气和维护工作的及时性和专业性，能够有效保持回火炉的正常运行和延长设备的使用寿命。
总之，回火炉工艺技术在淬火处理过程中具有重要作用，合理选择回火温度、控制时间、调整环境气氛以及细节方面的管理等都是确保回火效果的关键。

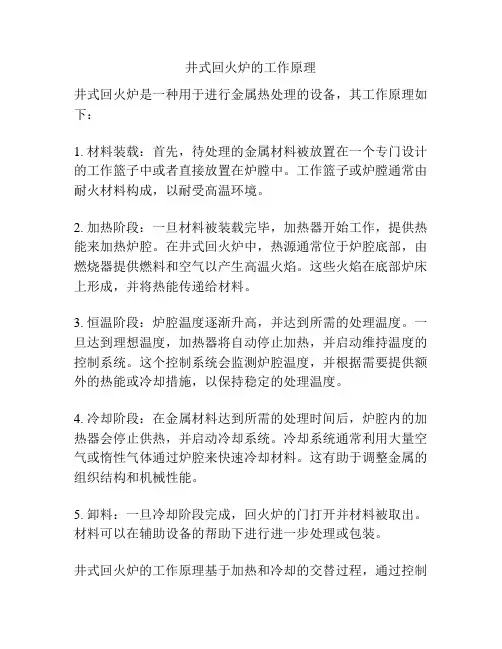

井式回火炉的工作原理
井式回火炉是一种用于进行金属热处理的设备，其工作原理如下：
1. 材料装载：首先，待处理的金属材料被放置在一个专门设计的工作篮子中或者直接放置在炉膛中。
工作篮子或炉膛通常由耐火材料构成，以耐受高温环境。
2. 加热阶段：一旦材料被装载完毕，加热器开始工作，提供热能来加热炉腔。
在井式回火炉中，热源通常位于炉腔底部，由燃烧器提供燃料和空气以产生高温火焰。
这些火焰在底部炉床上形成，并将热能传递给材料。
3. 恒温阶段：炉腔温度逐渐升高，并达到所需的处理温度。
一旦达到理想温度，加热器将自动停止加热，并启动维持温度的控制系统。
这个控制系统会监测炉腔温度，并根据需要提供额外的热能或冷却措施，以保持稳定的处理温度。
4. 冷却阶段：在金属材料达到所需的处理时间后，炉腔内的加热器会停止供热，并启动冷却系统。
冷却系统通常利用大量空气或惰性气体通过炉腔来快速冷却材料。
这有助于调整金属的组织结构和机械性能。
5. 卸料：一旦冷却阶段完成，回火炉的门打开并材料被取出。
材料可以在辅助设备的帮助下进行进一步处理或包装。
井式回火炉的工作原理基于加热和冷却的交替过程，通过控制
温度和时间来改善金属材料的性能。
这种炉子结构简单、操作方便，并且能够适应各种加热和冷却要求。

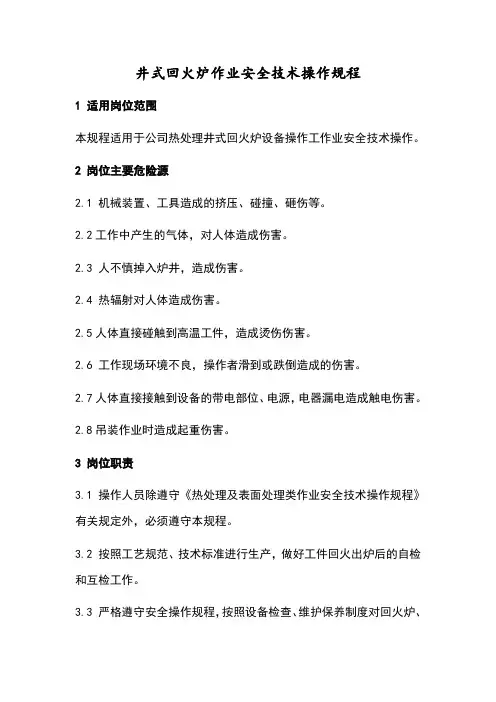

井式回火炉作业安全技术操作规程1 适用岗位范围本规程适用于公司热处理井式回火炉设备操作工作业安全技术操作。
2 岗位主要危险源2.1 机械装置、工具造成的挤压、碰撞、砸伤等。
2.2工作中产生的气体，对人体造成伤害。
2.3 人不慎掉入炉井，造成伤害。
2.4 热辐射对人体造成伤害。
2.5人体直接碰触到高温工件，造成烫伤伤害。
2.6 工作现场环境不良，操作者滑到或跌倒造成的伤害。
2.7人体直接接触到设备的带电部位、电源，电器漏电造成触电伤害。
2.8吊装作业时造成起重伤害。
3 岗位职责3.1 操作人员除遵守《热处理及表面处理类作业安全技术操作规程》有关规定外，必须遵守本规程。
3.2 按照工艺规范、技术标准进行生产，做好工件回火出炉后的自检和互检工作。
3.3 严格遵守安全操作规程，按照设备检查、维护保养制度对回火炉、工装框、吊索具、安全防护装置进行检查、维护保养，使其保持良好。
3.4正确穿戴好个人防护用品。
3.5 按时对回火炉生产运行安全情况进行巡回检查，发现异常及时关闭电源，报班组长。
3.6完善现场安全管理、定置管理等工作，使生产现场秩序规范化。
3.7 对违反安全生产管理规定的有权拒绝生产。
4 工艺安全作业程序和方法及行为规范4.1 工作前4.1.1.上岗前必须穿戴好热处理工工服、防砸鞋和手套等劳保用品。
女工须将长发塞人工作帽中，禁止穿裙子、短裤、凉鞋.、高跟鞋等便装上机操作，非本机操作者严禁动用设备。
4.1.2操作者应身体健康，无高血压等疾病。
4.1.3检查回火炉各部件是否齐全、完好；炉壁耐火砖是否脱落、炉丝是否断裂、掉落、突出。
4.1.4 检查控制系统是否灵活可靠,仪表工作是否正常,电气线路是否完好。
4.1.5检查风扇系统是否正常,风扇轴处密封是否合适,炉盖液压起闭系统是否正常,润滑部位是否润滑良好。
4.1.6对操作程序、操作顺序和操作方式的规定(包括设备作业过程的规范操作.进行特殊工序的规范操作、关键操作的规范动作和程序、设备操作过程中检查和设备停机后的检查)。

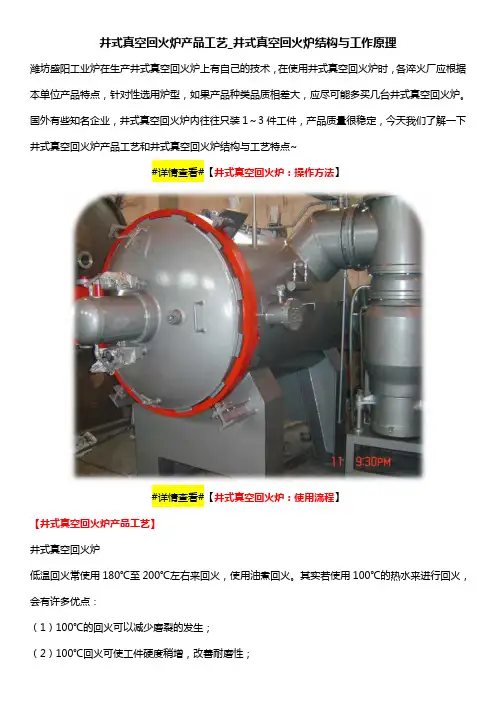

井式真空回火炉产品工艺_井式真空回火炉结构与工作原理潍坊盛阳工业炉在生产井式真空回火炉上有自己的技术，在使用井式真空回火炉时，各淬火厂应根据本单位产品特点，针对性选用炉型，如果产品种类品质相差大，应尽可能多买几台井式真空回火炉。
国外有些知名企业，井式真空回火炉内往往只装1～3件工件，产品质量很稳定，今天我们了解一下井式真空回火炉产品工艺和井式真空回火炉结构与工艺特点~#详情查看#【井式真空回火炉：操作方法】#详情查看#【井式真空回火炉：使用流程】【井式真空回火炉产品工艺】井式真空回火炉低温回火常使用180℃至200℃左右来回火，使用油煮回火。
其实若使用100℃的热水来进行回火，会有许多优点：（1）100℃的回火可以减少磨裂的发生；（2）100℃回火可使工件硬度稍增，改善耐磨性；（3）100℃的热水回火可降低急速加热所产生裂痕的机会；（4）进行深冷处理时，降低工件发生深冷裂痕的机率，对残留沃斯田体有缓冲作用，增加材料强韧性；（5）工件表面不会产生油焦，表面硬度稍低，适合磨床研磨加工，亦不会产生油煮过热干烧之现象。
对于工具钢而言，残留应力与残留沃斯田体均对钢材有着不良的影响，欲消除之就要进行高温回火处理或低温回火。
高温回火处理会有二次硬化现象，以SKD11而言，530℃回火所得钢材硬度较200℃低温回火稍低，但耐热性佳，不会产生时效变形，且能改善钢材耐热性，更可防止放电加工之加工变形，益处甚多。
在300℃左右进行回火处理，为何会产生脆化现象？部分钢材在约270℃至300℃左右进行回火处理时，二次硬化工具钢当加热至500℃~600℃之间时才会引起分解，在300℃并不会引起残留沃斯田体的分解，故无300℃脆化的现象产生。
【井式真空回火炉结构与工作原理】井式真空回火炉通风机由鼓风机和导风板组成，鼓风电动机与加热元件有电气连锁，只有当鼓风机接通后加热井式真空回火炉元件才能通电，这样可保证加热元件能在通风循环的情况下工作。
A hard work, a harvest, the harder you work, the more you harvest.简单易用轻享办公（页眉可删）
井式回火炉操作规程
一、开炉前的准备工作
1、检查电器部分工作是否正常
2、检查炉盖提升机构及风扇运转是否正常。
润滑情况是否良好。
3、检查控制仪表及热点偶是否正常。
4、检查炉子密封槽的密封情况，准备好工具夹。
二、炉子的工作
1、将仪表指示调至工艺规定的温度，接通空气开关，并打开仪表小开关，然后和闸升温，同时启动风扇。
2、零件必须干净，不得有腐蚀性物质及大量油污，才能装炉回火，工艺按工艺规定。
三、注意事项：
1、炉温不得超过 650℃。
2、每月检查一次热电偶和控制仪表。
3、工作中应经常检查仪表温度及风扇马达的运转情况，每加润滑脂杯旋转一圈
4、装卸零件及吊装料筐时应轻装轻放，装出炉时，必须停风扇切断加热电源。
5、停炉降温时，炉温在400℃以上时，不允许打开炉子降温，炉温在400℃以下不准用风扇。

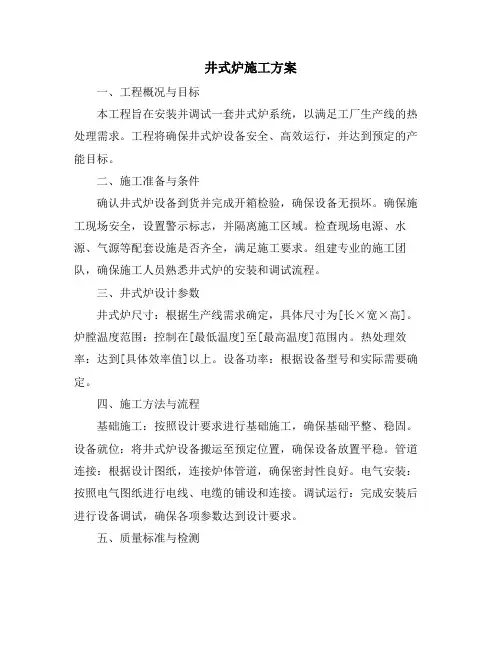

井式炉施工方案一、工程概况与目标本工程旨在安装并调试一套井式炉系统，以满足工厂生产线的热处理需求。
工程将确保井式炉设备安全、高效运行，并达到预定的产能目标。
二、施工准备与条件确认井式炉设备到货并完成开箱检验，确保设备无损坏。
确保施工现场安全，设置警示标志，并隔离施工区域。
检查现场电源、水源、气源等配套设施是否齐全，满足施工要求。
组建专业的施工团队，确保施工人员熟悉井式炉的安装和调试流程。
三、井式炉设计参数井式炉尺寸：根据生产线需求确定，具体尺寸为[长×宽×高]。
炉膛温度范围：控制在[最低温度]至[最高温度]范围内。
热处理效率：达到[具体效率值]以上。
设备功率：根据设备型号和实际需要确定。
四、施工方法与流程基础施工：按照设计要求进行基础施工，确保基础平整、稳固。
设备就位：将井式炉设备搬运至预定位置，确保设备放置平稳。
管道连接：根据设计图纸，连接炉体管道，确保密封性良好。
电气安装：按照电气图纸进行电线、电缆的铺设和连接。
调试运行：完成安装后进行设备调试，确保各项参数达到设计要求。
五、质量标准与检测施工质量应符合国家相关标准和规范。
对井式炉进行质量检测，包括炉膛温度均匀性、设备运行稳定性等。
定期对井式炉进行维护和保养，确保设备长期稳定运行。
六、安全措施与预案施工现场应设置安全警示标志，并配备必要的消防器材。
施工人员应佩戴安全防护用品，如手套、安全帽等。
制定应急预案，对可能出现的安全事故进行预防和处置。
七、施工进度与安排制定详细的施工进度计划，明确各阶段的任务和时间节点。
按照计划进行施工，确保工程按时完成。
定期对施工进度进行检查和调整，确保施工顺利进行。
八、验收标准与交付井式炉安装完成后进行验收，确保设备各项功能正常、性能稳定。
提交完整的施工记录和验收报告。
完成交付手续，将井式炉正式投入使用。
以上是井式炉施工方案的主要内容，为确保工程质量和安全，请严格按照方案进行施工。
井式回火炉操作规程一、井式回火炉操作规程概述井式回火炉是一种高温处理设备，主要用于对金属材料进行热处理。
在炉内加热的过程中，需要进行合理的操作以保证炉内的材料可以均匀受热、达到所需的回火效果。
本文介绍了井式回火炉的操作规程，以保证炉内的操作安全、预期效果。
二、井式回火炉操作规程具体步骤1.预处理(1) 确认炉内无杂质或异物，清理出炉道。
(2) 处理铁土或沙尘等污染物，将炉内清洗干净。
(3) 确认加热方式和工作温度，将加热器、控温器和温度传感器等装配好。
2.准备材料(1) 将待回火材料放排整齐放置在炉基上。
(2) 进行搬运时，需避免与器具或其它杂物接触，以免影响材料质量。
(3) 搬运材料时，应注意个人安全，动作必须轻柔，避免摔打碰撞。
3.投料根据工艺要求，将待处理材料放置于井式回火炉中。
注意材料应均匀分布在炉内，避免重心偏移，使各位置的温度均匀。
4.关闭炉门将进料口和出料口完全关闭，计时器开始记时。
5.加热(1) 操作前，请先确认炉内加热器处于正常运转状态。
(2) 根据所需温度设定炉内温度，确认控温器的运转状态。
(3) 观察温度计显示值，避免炉内温度超过工艺要求。
6.均温当炉内达到设计要求的温度时，需保持该温度一段时间，使炉内材料达到均温状态，维持一段时间可提高回火质量。
7.冷却(1) 达到设定的回火时间后，需将温度降到处理前的温度状态。
(2) 可根据材料特性以及所需效果，建议冷却方式采用水淬或是自然冷却。
8.取料(1) 冷却完毕之后，需开启炉门，取出井式回火炉内的已处理好的材料。
(2) 在取出材料后，需进行检查，确保其外观无明显缺陷、质量符合工艺要求。
9.清洁(1) 取出材料后，需对井式回火炉进行清洁，包括清理炉子内残留的炭渣、灰渣等。
(2) 清洁时，需注意安全，并使用合适清洁工具，避免对设备造成损害。
10.记录(1) 在每一次井式回火炉操作完成后，需进行记录，包括处理时间、所用温度和时间等关键信息。

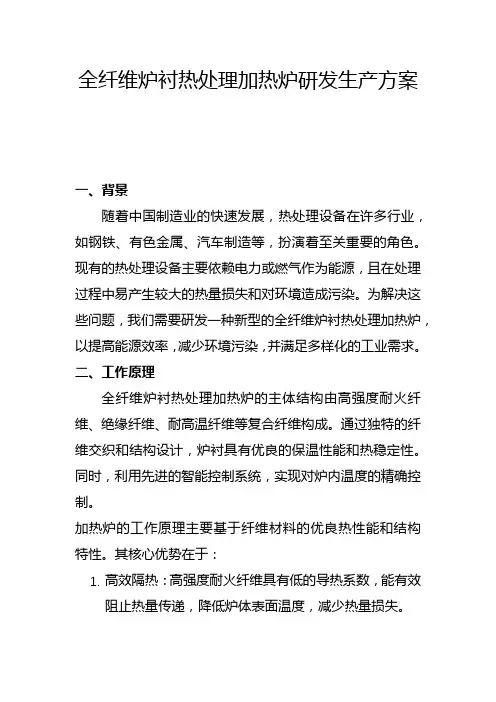

全纤维炉衬热处理加热炉研发生产方案一、背景随着中国制造业的快速发展，热处理设备在许多行业，如钢铁、有色金属、汽车制造等，扮演着至关重要的角色。
现有的热处理设备主要依赖电力或燃气作为能源，且在处理过程中易产生较大的热量损失和对环境造成污染。
为解决这些问题，我们需要研发一种新型的全纤维炉衬热处理加热炉，以提高能源效率，减少环境污染，并满足多样化的工业需求。
二、工作原理全纤维炉衬热处理加热炉的主体结构由高强度耐火纤维、绝缘纤维、耐高温纤维等复合纤维构成。
通过独特的纤维交织和结构设计，炉衬具有优良的保温性能和热稳定性。
同时，利用先进的智能控制系统，实现对炉内温度的精确控制。
加热炉的工作原理主要基于纤维材料的优良热性能和结构特性。
其核心优势在于：1.高效隔热：高强度耐火纤维具有低的导热系数，能有效阻止热量传递，降低炉体表面温度，减少热量损失。
2.快速导热：耐高温纤维具有高的导热系数，能在短时间内将热量传递到炉内各个部分，提高加热速度。
3.智能控制：先进的智能控制系统可实时监测炉内温度，通过调整纤维材料的温度和炉内风扇的速度，实现对温度的精确控制。
三、实施计划步骤1.调研市场：了解现有热处理设备的性能和需求，收集相关数据和反馈。
2.研发设计：根据调研结果，设计全纤维炉衬热处理加热炉的结构和功能。
3.材料采购：选择合适的耐火纤维、绝缘纤维、耐高温纤维等材料，并采购其他必需的零部件和设备。
4.生产制造：按照设计图纸和技术要求，进行全纤维炉衬热处理加热炉的生产制造。
5.测试验证：对生产出的加热炉进行性能测试和验证，确保其满足设计要求和市场期望。
6.优化改进：根据测试结果，对加热炉进行优化改进，提高其性能和可靠性。
7.推广销售：将优化改进后的全纤维炉衬热处理加热炉推向市场，并进行销售推广。
8.提供售后服务：为购买全纤维炉衬热处理加热炉的客户提供售后服务，解决使用过程中出现的问题，并提供必要的技术支持。
四、适用范围全纤维炉衬热处理加热炉适用于各种需要进行热处理的行业和场景，如钢铁、有色金属、汽车制造等。
井式回火炉操作规程
《井式回火炉操作规程》
一、操作人员应按照相关安全规定穿戴好防护装备，确认设备完好后方可进行操作。
二、在进行操作前，应先对井式回火炉进行检查，确保操作平稳、无故障。
三、在操作井式回火炉时，应遵守相关操作规程和安全操作程序，切勿擅自更改设备参数。
四、在点火前，应开启相应的阀门和通风设备，确保其工作正常。
五、点火后，应逐渐增加燃料供给，注意观察燃烧情况，确保燃烧稳定。
六、在操作过程中，应随时关注温度和压力变化，及时调整炉内温度和压力。
七、操作时禁止在设备周围吸烟、玩火及进行其他危险行为，以免引起事故。
八、在操作结束后，应将设备进行详细的清洁和维护，确保设备的正常运行和使用寿命。
以上即是关于井式回火炉操作规程的一些基本要点，希望操作人员能够严格遵守规程，确保设备的安全操作和正常运行。
井式回火炉工作原理井式回火炉是一种热处理设备，常用于金属材料的回火处理，具有高效、节能、均匀加热的特点。
它是通过在一个密封的炉膛中对金属材料进行加热处理，使材料达到指定的回火温度，然后通过控制冷却速度达到理想的回火效果。
井式回火炉的工作原理主要包括加热、保温和冷却三个过程。
首先，在加热过程中，炉膛内的燃气燃烧产生的高温烟气通过炉膛内的管道和井道进入炉膛底部的加热区域，金属材料被放置在井道中，通过辐射和对流传热的方式被加热。
井式回火炉通常采用燃气或电加热方式，能够根据不同材料的要求进行温度控制，确保材料达到回火温度。
在保温过程中，当金属材料达到回火温度后，炉膛内的加热源停止加热，但炉膛内的温度仍然保持在设定的回火温度。
这个过程中，井式回火炉的密封结构起到了关键作用，通过减少热量的散失，确保金属材料在一定的时间内保持在回火温度下，使得材料内部的组织结构得到重新调整和稳定。
在冷却过程中，炉膛内的井道被抬升到炉顶部，金属材料被暴露在自然冷却的环境中，冷却速度可根据需要进行调整。
井式回火炉的冷却速度通常比较缓慢，以确保金属材料的内部应力得到释放，从而避免因快速冷却而引起的变形和裂纹。
井式回火炉在工业生产中具有广泛应用。
它可以用于各种金属材料的回火处理，如钢、铁、铝合金等。
回火处理可以改善金属材料的硬度、韧性和机械性能，提高其使用寿命和耐腐蚀性能。
井式回火炉的优点在于加热均匀、温度控制准确、操作简便、能耗低等。
总结起来，井式回火炉是一种高效、节能、均匀加热的热处理设备。
通过控制加热、保温和冷却过程，可以实现金属材料的回火处理，提高其性能和使用寿命。
井式回火炉在金属加工行业中具有重要的应用价值，为各种金属制品的生产提供了可靠的技术支持。
Φ0.9×1.8m井式回火炉技术方案一、用途及工作条件本型炉系周期作业式电阻炉，是金属制品在自然气氛中进行淬火、退火、正火等热处理及加热、保温及随炉冷却的专用设备，也可作为其它金属材料或制品进行回火等热处理之用。
本型炉并与电炉温度控制柜配合使用，可实现自动或手动控制电炉的工作温度和机械动作。
设备工作条件室内使用380V±10%；50HZ，三相交流电源。
环境温度：5～50℃，相对湿度＜80%。
设备所有周围没有导电尘埃、爆炸性气体及严重破坏金属及绝缘的腐蚀性气体。
没有振动和颠簸。
二、设备主要技术参数1、额定功率： 90Kw2、额定电压： 380V3、相数： 3相4、额定频率： 50HZ5、额定温度： 720℃6、控温区数： 1区7、有效炉膛尺寸：Φ900×1800mm8、加热元件接法： Y9、炉温均匀性：±5℃（保温终了）10、炉体表面温升：≤40℃11、温控精度：≤±1℃12、空炉升温时间：≤2.5h13、加热方式：电阻带0Cr25Al514、控温方式：智能可控硅，国龙TCW-32B智能数显温控仪表，中圆图记录仪15、保温方式：炉墙全纤维炉衬，底部耐火砖结构16、保温层厚度： 290mm17、炉盖升降方式：电动丝杆升降机升降18、热风循环方式： 4kw风冷式离心风机1台，3mm304不锈钢导流，不锈钢底座三、设备结构简介井式炉主要由炉壳、炉衬、加热元件、炉盖及升降机构、控制系统组成。
1．炉壳炉体外壳采用4mm钢板钢板制成圆筒形，圆筒型炉体外壳以国标6.3#角钢对其进行焊接加固。
炉底采用10#槽钢纵横焊接为炉体底座，在其上铺焊5mm厚国标钢板以充分保证炉子较高的整体强度及结构性能。
为保证炉子整体的保温性能，防止热量的散失，在炉壳与炉盖之间设置砂密封装置。
为保证炉子使用的安全性，在炉壳的侧面安装有保护接线棒及热电偶的金属保护罩。
炉壳焊接检验后，再进行防锈处理，先除氧化皮，再刷二次红丹底漆，然后进炉筑炉、安装完成后再制作二次面漆。
井式回火炉安全操作规程井式回火炉是一种常用于金属材料热处理的设备，安全操作规程的制定，可以有效保障人员和设备的安全。
下面是关于井式回火炉的安全操作规程的范文，供参考：一、前言井式回火炉操作规程的制定是为了保障人员和设备的安全，规范炉子的使用及操作流程。
所有使用井式回火炉的人员均应严格遵守以下操作规程，加强安全意识，做到安全第一。
二、井式回火炉的安全操作规程1. 操作前的准备工作1.1. 工作人员必须熟悉井式回火炉的结构、特点、操作方法和注意事项，并经过相关培训。
1.2. 在操作前，必须核实设备的工作状态并检查是否有异常，确保设备运行正常。
1.3. 操作前，要对井式回火炉周围进行安全检查，确保周围没有易燃物品和爆炸物。
1.4. 必须佩戴好防护装备，包括安全帽、防护眼镜、防护服等。
2. 炉内操作注意事项2.1. 在操作前，必须确保井式回火炉内的金属材料干燥、清洁，并将其正确放置在预定位置。
2.2. 在放置金属材料时，应注意材料间的间隙，确保炉内空气流通。
2.3. 在启动回火炉前，必须关闭炉门，严禁在炉门打开状态下进行操作。
3. 加热操作注意事项3.1. 在加热前，必须先检查加热器、温度控制仪表等设备是否正常运行。
3.2. 在加热时，应按照工艺要求设定合适的加热温度和时间，并严格控制升温速度。
3.3. 加热期间，操作人员必须留在现场，严禁离开或离开井式回火炉进入封闭空间。
3.4. 如发现温度异常或其他故障，应立即停机排查并及时报告上级主管人员。
4. 降温操作注意事项4.1. 在降温前，必须先检查冷却系统的运行情况和冷却介质的供应是否充足。
4.2. 在降温过程中，应逐渐调节冷却速度，防止由于温度骤变造成金属材料的裂纹或其他质量问题。
4.3. 降温后，必须等待炉温降至安全范围内，方可开启炉门。
5. 炉体清洁和维护5.1. 在炉体卸温后，必须及时清理炉内杂质和残留物。
5.2. 在清洁时，应切断电源，并采用合适的工具和设备进行操作，防止人身和设备损伤。
Ø1.2x1.7m全纤维井式电阻炉技术方案二、用途及工作条件本型炉系周期作业式电阻炉，是金属制品在自然气氛中进行正火、淬火、退火、加热、保温及随炉冷却的专用设备。
本型炉并与电炉温度控制柜配合使用，可实现自动或手动控制电炉的工作温度和机械动作。
设备工作条件室内使用380V±10%；50HZ，三相交流电源。
环境温度：5～50℃，相对湿度＜80%。
设备所有周围没有导电尘埃、爆炸性气体及严重破坏金属及绝缘的腐蚀性气体。
没有振动和颠簸。
三、设备主要技术参数1、额定功率： 130Kw2、额定电压： 380V3、相数： 3相4、额定频率： 50HZ5、额定温度： 950℃6、控温区数： 2区7、有效炉膛尺寸：Φ1200×1700mm8、加热元件接法： Y9、炉温均匀性：±8℃（保温终了）10、炉体表面温升：≤40℃11、温控精度：≤±1℃12、空炉升温时间：≤2.5h13、加热方式：电阻带0Cr25Al514、控温方式：智能可控硅，国龙TCW-32B智能数显温控仪表，中圆图记录仪15、保温方式：炉墙全纤维炉衬，底部耐火砖结构16、保温层厚度： 310mm17、炉盖升降方式：电动丝杆升降机升降18、炉内热风循环： 3kw水冷风机强制循环四、设备节能环保描述节能：炉衬采用的全纤维结构具有低导热、耐高温、抗热震、耐腐蚀等特性，保温性能优良。
相对砖结构炉衬来说可节能20％—30％以上，举例如下：★220mm厚度纤维炉墙，其保温效果相当与464mm厚砖体，墙外壁温升达到标准中特等炉水平（ZBJ01004）（本方案设计厚度310mm）★纤维炉体升温速度快，空炉加热时，与砖体炉衬相比升温时间可缩短1/3以上。
★纤维炉体蓄热量小，在调节各区温度，则响应速度比砖体快，并当故障停炉时，降温速度快，再较短时间内即可进行故障排除。
★纤维炉墙抗热震稳定性好，即使受到机械碰撞损坏时，只需要对局部进行修整、修补、更换，并且在修好后不用烘炉即可使用。
井式回火炉安全操作规程
1.操作人员经考核合格后，方准进行操作，操作者应熟悉井式回火炉
的性能、结构、等，并要遵守安全和交接班制度。
2.开炉前准备
（1）检查油泵，加足油量，用手转动风扇，若无障碍，送电试转一下。
（2）长期停用炉子，送电前先检查绝缘是否符合规定，确认良好，然后送电升温，但升温不能太快，新砌炉衬必须按供炉曲线升温炉烤，才能使用。
（3）将油压提升机构上的开关手枪向右转至顶点，右手把上下往复5-10次，升起炉盖，检查油压提升机构及风扇的终点开关是否可靠。
（4）检查井式回火炉电阻丝不得有凸出，保存良好，装料筐应保存干净；炉顶气封环的凹槽应加入足量的砂子（厚约10cm）,软后盖上炉盖。
（5）检查保护炉内电阻丝与电机接线。
仪表是否灵敏可靠，开关是否灵活。
3.按工艺规定的温度调整仪表，将组合开关转至“自动位置”进行升
温。
4.温度升到工作温度后，保温20min,掀开炉盖，把零件装在料筐中吊
起轻放入炉内保护圈中盖上炉盖，接通电源。
5.炉温在300℃以上时，不得打开炉盖降温，禁止用压缩空气冷却，炉
温在200℃以上时，风扇不得停止转动。
6.井式回火炉回火时间温度达到工艺要求后，则断电，掀开炉盖，吊
出料筐。
Ø1.2x1.7m全纤维井式回火炉技术方案二、用途及工作条件本型炉系周期作业式电阻炉，是金属制品在自然气氛中进行回火、加热、保温及随炉冷却的专用设备。
本型炉并与电炉温度控制柜配合使用，可实现自动或手动控制电炉的工作温度和机械动作。
设备工作条件室内使用380V±10%；50HZ，三相交流电源。
环境温度：5～50℃，相对湿度＜80%。
设备所有周围没有导电尘埃、爆炸性气体及严重破坏金属及绝缘的腐蚀性气体。
没有振动和颠簸。
三、设备主要技术参数1、额定功率： 100Kw2、额定电压： 380V3、相数： 3相4、额定频率： 50HZ5、额定温度： 650℃6、控温区数： 2区7、炉膛有效尺寸：Φ1200×1700mm8、加热元件接法： Y9、炉温均匀性：±5℃（保温终了）10、炉体表面温升：≤40℃+室温11、温控精度：≤±1℃12、空炉升温时间：≤2.5h13、加热方式：电阻带Cr25Al514、控温方式：智能可控硅，国龙TCW-32B智能数显温控仪表，中圆图记录仪15、保温方式：炉墙全纤维炉衬，底部耐火砖结构16、保温层厚度： 290mm17、炉盖升降方式：电动丝杆升降机构18、热风循环方式： 3kw风冷式离心风机1台，3mm304不锈钢导流19、每炉最大装料量：定制料架装料100件四、设备节能环保描述节能：炉衬采用的全纤维结构具有低导热、耐高温、抗热震、耐腐蚀等特性，保温性能优良。
相对砖结构炉衬来说可节能20％—30％以上，举例如下：★220mm厚度纤维炉墙，其保温效果相当与464mm厚砖体，墙外壁温升达到标准中特等炉水平（ZBJ01004）（本方案设计厚度290mm）★纤维炉体升温速度快，空炉加热时，与砖体炉衬相比升温时间可缩短1/3以上。
★纤维炉体蓄热量小，在调节各区温度，则响应速度比砖体快，并当故障停炉时，降温速度快，再较短时间内即可进行故障排除。
★纤维炉墙抗热震稳定性好，即使受到机械碰撞损坏时，只需要对局部进行修整、修补、更换，并且在修好后不用烘炉即可使用。
★纤维炉墙急冷急热稳定性好，纤维炉墙可在任意快的速度下加热、冷却而不损坏。
环保：炉膛内层热面采用的耐火纤维、耐火砖，其耐火度在1150-1350 ℃以上，负重软化开始点1250-1450 ℃以上，因此该设备的实际使用温度远远低于炉衬耐火材料熔化而挥发有害气体的温度，所以该设备在环保方面基本上对环境无污染。
另对设备所有需密封部位及炉墙进行了合理性的特殊制作，因此炉外表温升低≤30℃，所有设备环境温度低达环保要求。
五、设备结构简介井式回火炉主要由炉壳、炉衬、加热元件、导流桶、热风循环系统、炉盖及升降机构、控制系统组成。
5.1炉壳炉体外壳采用4mm钢板钢板制成圆筒形，圆筒型炉体外壳以国标6.3#角钢对其进行焊接加固。
炉底采用10#槽钢纵横焊接为炉体底座，在其上铺焊5mm厚国标钢板以充分保证炉子较高的整体强度及结构性能。
为保证炉子整体的保温性能，防止热量的散失，在炉壳与炉盖之间设置砂密封装置。
为保证炉子使用的安全性，在炉壳的侧面安装有保护接线棒及热电偶的金属保护罩。
炉壳焊接检验后，再进行防锈处理，先除氧化皮，再刷二次红丹底漆，然后进炉筑炉、安装完成后再制作二次面漆。
面漆颜色炉盖及面板为银粉漆，其余部位果绿色。
5.2炉衬为了保证炉衬既有良好的保温性能达到节能并降低成本又能有一定的结构强度满足使用条件，所以炉衬采用新型节能型预压缩陶瓷纤维折叠块配合纤维毯，兵列式排布在四周及顶部炉盖，并用耐高温1300℃的锚固件固定在炉膛的四周，在陶瓷纤维折叠块的上面插上高铝陶瓷螺钉，以备悬挂电热元件之用，此炉衬采用的全纤维结构具有低导热、耐高温、抗热震、耐腐蚀等特性，保温性能优良。
相对砖结构炉衬来说可节能20％—30％以上，所以此全纤维结构既保证有良好的保温性能，节能效果优良，又能有一定的结构强度。
将瓷螺钉均匀分布在预压缩陶瓷纤维折叠块的上面，将绕制好的电阻带悬挂在瓷螺钉上，并将瓷螺钉对其进行压紧，以保证电热元件的固定强度。
采用层铺叠铺结合的穿丝整体固定全纤维高效节能炉衬，炉墙全纤维总厚度为290mm。
采用山东鲁阳生产的标准优质耐火纤维折叠模块，容重：220kg/mm（300×300×250mm），防冲刷能力20m/s，它具有导热系数小，热容小，耐急冷急热，蓄热少，升温快，可大幅度降低炉子的能耗，加热永久线变化（1150℃×24h≤-3%）。
纤维折叠模块具有优良的弹性，由于纤维折叠模块处于预压缩40%状态，安装时拆掉预压固定木板其膨胀可使块与块之间的间隙紧密贴合和补偿纤维收缩，提高纤维炉衬的绝热气密性能。
靠炉壳面用山东鲁阳生产的289型优质陶瓷纤维针刺毯为背衬，厚度为40㎜。
纤维折叠模块通过专用的耐热钢锚固件固定在炉壁上。
层铺叠铺结合施工方案的优点是：贴靠钢板处层铺两层错缝粘结有利于炉墙密封；交错的内层叠铺便于上下、左右方向的压紧，增大纤维受力强度；穿丝固定法施工规范，炉墙板热短路少，且穿丝埋藏于纤维层中，不外露，整体性好。
这种方法施工的炉衬牢固可靠，外表平整美观，使用寿命长。
由于底部要承受工件的重量，所以底部采用由重质砖、轻质砖、硅酸钙板砌筑的符合炉衬，不但有优良的保温性能，而且具有一定的结构强度、5.3电热元件电热元件采用0Cr25Al5合金电阻带，该型号电阻带具有耐高温、使用寿命长等特点。
将电阻带绕制成波纹状按每区功率的大小均匀布置，既保证炉子整体的炉温均匀性，又保证电热元件在同一区每组之间的互换性。
电阻带表面负荷控制在1.4～1.7W/cm2之间将电阻带绕制成S形，采用陶瓷螺钉固定在炉衬内壁上，该方法使加热器固定牢靠；发热效果好。
采用的电阻带表面负荷小,使用寿命长。
加热炉采用圆周辐射加热的方式从而最大限度的使工件均匀加热。
（如图）波纹形加热元件的S 与d比值严格按S＞6d，H与h比值严格按h＝（1/4～1/6）H，以保证加热时元件的强度和防倾斜倒塌。
5.4炉盖及炉盖升降机构为保证炉盖的使用性能，炉盖由Q235型钢钢板焊接而成，内部由压紧的硅酸铝耐火纤维毯填充压制而成，下部采用不锈钢板拼焊密封，具有良好保温性能。
炉盖开启采用电动丝杆升降机升降，手动旋转的方式，此机构升降平稳，震动小，操作方便。
炉盖和炉体密封采用砂封槽密封，结构简单，保温效果优良。
5.5导流桶及热风循环系统回火炉导流筒由不锈耐热钢板卷圆焊接成圆筒形状，然后以型钢对其进行焊接加固，此种材质抗高温性能好，使用寿命长，经久耐用。
回火炉炉盖上设置有热风强循环风机，内装有一个离心式多叶片结构的风叶；在其上有装有与导流筒配合使用的上导风罩。
通过风机风叶的转动强迫炉内热空气形成对流，以提高炉温的均匀性。
当开启风机后，风从风扇甩出，经导流罩均匀吹到炉膛两侧的加热元件上，经过下部的导风口吹到炉膛内，再从风扇下部的导风口吸入风扇内，再甩出···，如此往复循环，将加热器产生的热量带入炉膛内，保证工件受热均匀。
循环风机由专业厂家制造，运行稳定，故障率底，冷却采用风冷结构，风机轴为321材质，风叶为321材质焊接离心风叶。
电机功率3kw，风叶直径为450mm。
风量为5000-6800m³/h，风压为680Pa，使炉内热风循环次数达到0.5-1次/s，以满足炉温均匀性±5℃的要求。
5.6温度及电气控制系统温度控制系统由热电偶、智能温控仪表、固态继电器、中圆图记录仪等组成。
采用K型热电偶，测温范围为0-1100℃，热电偶连接智能温控仪表以实现PID调节，实现时时监控和超温报警功能；温控仪表连接记录仪，记录各加热区的温度，温控仪表采用上海国龙的PID调节器，温控仪表带有标准的显示面板，通过对智能控制仪进行合理的编程及参数设置，可以设定温度及温度修正以达到每个温区的最佳控制，利用其自动整定功能，达到较为理想的温度稳定性。
所采用的记录仪可以连续记录热处理工艺的全过程。
电气控制系统可分为主加热功率回路、控制回路两部分组成，在电器部分的设计具有以下特点：本电柜配件全部采用国内外知名厂家的产品，具有控制精度高，自动化程度高，性能稳定、安装调试方便、安全可靠。
温控仪表采用国龙公司的最新 PID调节器，本仪表具有操作简单、基本功能完善、四位超大LED显示，自整定PID参数,带手动、输出限幅、独立的两回路事件报警继电器。
固态继电器由工业级SSR和周波过零控制器组成。
SSR即可控硅，采用单向晶闸硅反并联增强工艺，它具有耐压高、通断速度快，长期高温工作性能稳定、恶劣环境的防潮和抗盐雾性能。
周波过零控制器采用锁相环和微处理器，它能接受PWM信号或4-20mA输入，产生周期过零式和周波过零式两种输出，直接驱动SSR。
由于采用先进的周波过零输出，负载电流的通断是按正弦波均匀分布，多台设备同时运行，所造成的总动力负载电流相对是均衡的，它提高了调节精度和电源利用效率以及避免打表针和电力设备增容，节电效果十分明显。
配套散热器为原厂正品配件，散热面积大、热阻小，配合风扇使用，组成吹风式强制冷单元，使固态继电器的性能更加稳定。
本电柜设有声光报警器，与温控表相组合，可以设定7种独立事件，包括：上/下限绝对值，上/下限偏差值，偏差值内/外和超量程报警。
可以在第一时间反映出系统的状态。
反映现象更为直观。
本电柜其它电气配件全部采用正泰产品，为电柜的整体性能提供了有效的保证。
六、关键件明细表七、售后服务及承诺7.1、合同生效后严格依据贵方规定时内交付设备。
7.2、实行图纸设计、产品制造、跟踪及售后服务。
7.3、提供设备使用说明书、安装总图。
7.4、设备施工完毕后，供方负责进行现场安装和冷、热态的调试，保证产品正常使用。
7.5、供方负责对技术、维修和操作人员的理论、维修和操作技能免费进行现场培训，使用户正确熟练使用产品，培训时间在设备调试、试运行阶段进行。
7.6、接到用户保修信息，36小时内派员到现场处理故障。
小的故障立即解决，由于用户原因无法即时解决好的，和用户商妥处理方案后尽速解决。
7.7、设备按国家行业标准执行，实行三包，质量保证期为十二个月，保质期内由于设计制作、材质等原因造成的损坏，由供方免费更换和修复。
保质期外的损坏，供方给予优惠服务和易损件的供应，终身提供售后服务。
八、报价。
