加热炉应急停、送煤气点火操作票
- 格式:xls
- 大小:17.50 KB
- 文档页数:1
锅炉专业工作票模板票系统:烟风系统工作内容:□号炉本体受热面清扫检修措施:①.停止□号炉运行,并将□号炉炉水放尽,汽包压力降为零。
②.停止□号炉1.2号引风机,1、2号送风机,1、2号炉一次风机,1、2号密封风机运行,电机电源停电,挂“禁止合闸,有人工作”警告牌。
③.关闭□号炉主给水截门及旁路门,电机电源停电,挂“禁止合闸,有人工作”警告牌。
④.将□号炉炉膛温度降至50度以下。
⑤.以上措施在DCS操作画面上挂锁。
⑥.将□号炉1.2号引风机投入运行。
风险预控措施:系统:炉外汽水系统及阀门工作内容:□号炉□侧水位计云母片更换检修措施:①关闭□号炉□侧水位计汽侧、水侧截门,挂“禁止开启,有人工作”警告牌。
②关闭□号炉□侧水位计汽侧、水侧速断阀,挂“禁止开启,有人工作”警告牌。
③开启号□炉□侧水位计排污阀。
④将□号炉□侧水位计存水放净,压力降为零。
风险预控措施:系统:炉外汽水系统及阀门工作内容:□号炉阀门检修检修措施:①.停止□号炉运行。
②.□号炉1、2号气动给水泵,电动给水泵及汽包加药泵停止运行,并停电。
挂“禁止合闸;有人工作”警告牌。
③关闭□号炉1、2号气动给水泵、电动给水泵出口门,挂“禁止开启,有人工作”警告牌。
④关闭□号炉1、2号气动给水泵、电动给水泵抽头电动门,挂“禁止开启,有人工作”警告牌。
⑤关闭□号炉1、2号气动给水泵、电动给水泵抽头电动门,挂“禁止开启,有人工作”警告牌。
⑥关闭□号炉炉底加热供气总门,挂“禁止开启,有人工作”警告牌。
⑦开启□号炉定期排污及下降管排污各门,挂“禁止开启,有人工作”警告牌。
⑧将□号炉炉水放尽,汽包压力降为零。
风险预控措施:系统:锅炉转机设备工作内容:□号炉□号给煤机检修检修措施:①将□号炉□号磨煤机原煤斗拉空,转净给煤机皮带积煤。
②.停止□号炉□号给给煤机运行,电机电源停电,挂“禁止合闸,有人工作”警告牌。
③停止□号炉□号给煤机清扫链运行,电机电源停电,挂“禁止合闸,有人工作”警告牌。
百度文库-让每个人平等地提升自我热力机械操作票RJ:40 B侧二级减温器电动调整门后手动门开启41 再热器减温水电动总门10LAF20AA101 关闭42 A侧再热器事故喷水调节门10LAF20AA102 关闭43 A侧再热器事故喷水调节门前手动门10LAF20AA001 开启44 A侧再热器事故喷水调节门后手动门10LAF20AA002 开启45 B侧再热器事故喷水调节门10LAF20AA103 关闭46 B侧再热器事故喷水调节门前手动门开启47 B侧再热器事故喷水调节门后手动门开启48 炉右二级省煤器出口疏水一次门10HAN03AA401开启上水后关闭49 炉右二级省煤器出口疏水二次门10HAN03AA402开启上水后关闭50 炉左二级省煤器出口疏水一次门10HAN03AA403开启上水后关闭51 炉左二级省煤器出口疏水二次门10HAN03AA404开启上水后关闭52 炉右前包墙下集箱疏水一次门10HAN05AA405开启53 炉右前包墙下集箱疏水二次门10HAN05AA406开启54 炉右中隔墙卜集箱疏水一次门10HAN05AA411开启55 炉右中隔墙卜集箱疏水二次门10HAN05AA412开启56 炉右后包墙下集箱疏水一次门10HAN05AA407开启57 炉右后包墙卜集箱疏水二次门10HAN05AA408开启58 炉左后包墙下集箱疏水一次门10HAN05AA403开启59 炉左后包墙下集箱疏水二次门10HAN05AA404开启60 炉左中隔墙卜集箱疏水一次门10HAN05AA409开启疏放水系统61 炉左中隔墙卜集箱疏水二次门10HAN05AA410开启62 炉左前包墙下集箱疏水一次门10HAN05AA401开启63 炉左前包墙下集箱疏水二次门10HAN05AA402开启64 冷段过热屏疏水一次门10HAN05AA417开启65 冷段过热屏疏水二次门10HAN05AA418开启66 热段过热屏疏水一次门10HAN05AA419开启67 热段过热屏疏水二次门10HAN05AA420开启68 过热器一级喷水减温疏水反冲洗一次门10LAE10AA401开启69 过热器一级喷水减温疏水反冲洗二次门10LAE10AA402开启70 炉左过热器出口疏水一次门10HAN05AA425开启71 炉左过热器出口疏水二次门10HAN05AA426开启72 炉右过热器出口疏水一次门10HAN05AA427开启73 炉右过热器出口疏水二次门10HAN05AA428开启74 炉右过热器二级减温疏水反冲洗一次门10LAE10AA405开启75 炉右过热器二级减温疏水反冲洗二次门10LAE10AA406开启76 炉左过热器二级减温疏水反冲洗一次门10LAE10AA403开启77 炉左过热器二级减温疏水反冲洗二次门10LAE10AA404开启78 炉右再热器进口管堵阀外疏水一次门10HAN06AA405开启79 炉右再热器进口管堵阀外疏水二次门10HAN06AA406开启80 炉左再热器进口管堵阀外疏水一次门10HAN06AA401开启81 炉左再热器进口管堵阀外疏水二次门10HAN06AA402开启82 炉左再热器喷水减温疏水反冲洗一次门10LAF20AA401开启83 炉左再热器喷水减温疏水反冲洗二次门10LAF20AA402开启84 炉右再热器喷水减温疏水反冲洗一次门10LAF20AA403开启85 炉右再热器喷水减温疏水反冲洗二次门10LAF20AA404开启86 炉左再热器出口疏水一次门10HAN06AA409开启87 炉左再热器出口疏水二次门10HAN06AA410开启88 炉右再热器出口疏水一次门10HAN06AA411开启89 炉右再热器出口疏水二次门10HAN06AA412开启90 给水旁路电动调节门前放水门10LAB51AA401开启充水后关闭91 主给水电动门前放水门10LAB50AA403开启充水后关闭92 给水旁路电动调节门后放水门10LAB51AA402开启充水后关闭93 给水旁路电动二次门后放水门10LAB51AA403开启充水后关闭94 主给水电动门后放水门10LAB50AA404开启充水后关闭95 给水平台放水总门10LAB50AA405开启充水后关闭96 炉左水冷屏左1下集箱疏水一次门10HAN01AA001关闭97 炉左水冷屏左1下集箱疏水二次门10HAN01AA002关闭98 炉左水冷屏左2下集箱疏水一次门10HAN01AA003关闭99 炉左水冷屏左2下集箱疏水二次门10HAN01AA004关闭100 炉左水冷屏左3下集箱疏水一次门10HAN01AA005关闭101 炉左水冷屏左3下集箱疏水二次门10HAN01AA006关闭102 炉左水冷屏左4下集箱疏水一次门10HAN01AA007关闭排污系统103 炉左水冷屏左4下集箱疏水二次门10HAN01AA008关闭104 炉右水冷屏右4下集箱疏水一次门10HAN01AA009关闭105 炉右水冷屏右4下集箱疏水二次门10HAN01AA010关闭106 炉右水冷屏右3下集箱疏水一次门10HAN01AA011关闭107 炉右水冷屏右3下集箱疏水二次门10HAN01AA012关闭108 炉右水冷屏右2下集箱疏水一次门10HAN01AA013关闭109 炉右水冷屏右2下集箱疏水二次门10HAN01AA014关闭110 炉右水冷屏右1下集箱疏水一次门10HAN01AA015关闭111 炉右水冷屏右1下集箱疏水二次门10HAN01AA016关闭112 炉前水冷壁下集箱疏水一次门10HAN01AA017关闭113 炉前水冷壁下集箱疏水二次门10HAN01AA018关闭114 炉后水冷壁下集箱疏水一次门10HAN01AA019关闭115 炉后水冷壁下集箱疏水二次门10HAN01AA020关闭116 炉右水冷壁下集箱疏水一次门10HAN01AA021关闭117 炉右水冷壁下集箱疏水二次门10HAN01AA022关闭118 炉左水冷壁下集箱疏水一次门10HAN01AA023开启119 炉左水冷壁下集箱疏水二次门10HAN01AA024关闭120 定排母管集箱放水一次门10HAN01AA025关闭121 定排母管集箱放水二次门10HAN01AA026关闭122 定排母管集箱调门10HAN01AA027关闭123 水冷壁反冲洗门10HAN01AA028关闭取样门166 炉左隔墙至冷段屏放空二次门10HAN05AA511开启167 炉左末级过热器出口放空一次门10HAN05AA519开启168 炉左末级过热器出口放空二次门10HAN05AA520开启169 饱和蒸汽引出管放空一次门10HAN04AA507开启170 饱和蒸汽引出管放空二次门10HAN04AA508开启171 炉右末级过热器出口放空一次门10HAN05AA522开启172 炉右末级过热器出口放空二次门10HAN05AA523开启173 炉右隔墙至冷段屏放空一次门10HAN05AA513开启174 炉右隔墙至冷段屏放空二次门10HAN05AA514开启175 炉右再热器出口放空一次门10HAN06AA504开启176 炉右再热器出口放空二次门10HAN06AA505开启177 炉左再热器出口放空一次门10HAN06AA501开启178 炉左再热器出口放空二次门10HAN06AA502开启179 炉顶屏过连接管放空一次门10HAN05AA516开启180 炉顶屏过连接管放空二次门10HAN05AA517开启锅炉点火前的准备181 于时分床料加到1200mm182 于时分石灰石系统检查完毕,备用183 于时分联系排渣系统系统正常,备用184 于时分煤仓上煤到正常煤位185 于时分辅机冷却水系统投入,所有风机冷却水投入。
“两票三制”管理制度两票三制管理制度批准:审核:编制:1第一章操作票管理制度一、总则1.操作票制度是保证运行人员正确进行操作,防止发生误操作的有效技术措施之一。
因此,要求所有运行人员必须认真贯彻执行。
2.各级领导,包括车间工段长、专工、值长、必须严肃认真地负责贯彻执行。
3.操作票填写的内容,必须严格按《电力安全规程》执行,停送电重大操作及典型操作应写操作票。
4.操作人员必须弄清操作的项目和要求,然后按操作顺序认真填写操作票,由监护人员核对,值长审批,如遇重大操作必须由车间有关管理人员在场进行监督。
5.操作票由操作人员用钢笔或圆珠笔填,字迹应清楚、整洁、正确,不得任意涂改,如写错应重新填写(包括操作项颠倒或漏项)。
6.操作时要严格执行监护、唱票、复诵制,应做到“一指二比三操作。
”7.每项操作完成,应在操作票上打“√”;全部操作完毕后应进行全面复查。
8.在操纵过程中,如发现错误或异常情况,应截止操纵,并查找原因,及时汇报值长听侯指令。
9.事故情况下,须紧急操作,可不填写操作票,但必须严格认真地按规程进行操作。
10.执行操作时,监护人、操作人应严肃认真,不得擅自改变操作内容及顺序或增减项目。
11.运行研究人员或经考试不合格人员不得进行单独操作。
12.研究人员填写操作票或进行操作,必须在监护人员的监护下进行。
13.对运行系统或操作不熟悉人员,不得担任监护人。
14.重大操作,一般避免在交接班时间进行,如工作需要进行操作时,操2作中间不得进行交接班。
15.对于电气操作必须执行操作监护制度,否则要严肃处理。
二、操作票的填写1.操纵票一般应由操纵职员根据值长或全能主值班员的敕令填写。
2.操纵票填写前,要操纵任务明确,运转方式明确,设备状况分明,要根据现场实际情况填写操纵票。
不得流于方式。
3.操作票内所列操作日期、操作任务、操作内容、操作序号由指定操作人填写。
4.操纵票填写完毕后,按操纵人、监护人、值班卖力人、值长的顺序审核,经值长审批合格后方可进行操纵。
陕西华电瑶池发电有限公司热机操作票编号第页共页操作开始时间:年月日时分终结时间:年月日时分操作任务:# 炉正常停运操作票顺序操作内容已执行操作时间操作项目(按操作顺序填写与执行)1 接值长停炉的命令后,联系汽机、电气、化学、燃料、除尘等有关人员,通知邻炉,本炉开始停炉。
2 锅炉减负荷前进行受热面吹灰一次。
3 通知燃运停止本炉上煤工作,并加强煤仓煤位汇报与联系。
4 通知临时工加强各给煤机断煤处理,及时疏通敲打,确保来煤正常。
5 根据各煤仓煤位下降情况,及时调节给煤机转速,如单个煤仓空仓联系燃运少量补煤,保持各煤仓煤位下降均匀平衡。
3 调节给煤机转速,开始降温、降压、减负荷。
4 SO2浓度100mg/l,关闭石灰石插板门,待螺旋给料机内积粉,并吹扫净管道积粉,停止脱硫系统。
5 缓慢减少煤量和风量,按锅炉降温曲线逐渐地降温、降压、减负荷。
6 在停炉过程中,应加强对汽包水位的监视和调整,必要时,可将汽包水位调节置于手动方式调节,负荷降至80MW及时将主给水切换至给水旁路。
7 根据蒸汽温度降低的情况,及时调整减温水量。
保持过热蒸汽温度下降速度为1.0~1.5℃/min,再热蒸汽温度下降速度不大于2.5℃/min,主蒸汽压力下降速度不大于0.1 MPa/min,主、再热气温偏差不大于20℃。
8 控制床温变化率在规定范围内2℃/min,使炉膛烟气温度的降温速率保持在1℃/min左右。
9 当锅炉负荷降至60MW时,进一步降低床压,减少二次风量,尽可能保持两侧给煤均匀,维持床温在正常范围内。
10 各煤仓烧空、给煤机断煤、逐个停止八台给煤机,继续向炉内通风,冷却床料。
11 停止给煤机前关闭给煤机入口门,拉完皮带上积煤后停止给煤机。
12 根据汽温情况必要时解列减温水并根据主汽压力逐渐降低负荷,当负荷减至最低后汇报值长机组打闸停机。
13 根据停炉按排停止冷渣机,转完链斗内积渣后停止输渣系统。
14 锅炉平均床温降至400℃以下,按照二次风机→一次风机→引风机顺序停运各风机。

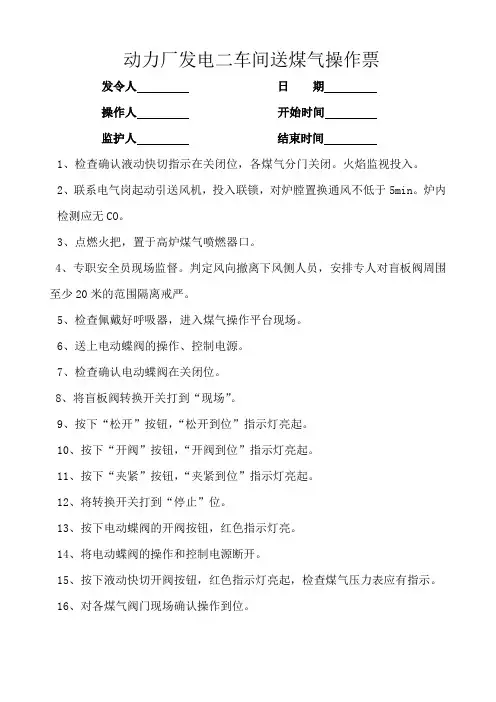

动力厂发电二车间送煤气操作票
发令人日期
操作人开始时间
监护人结束时间
1、检查确认液动快切指示在关闭位,各煤气分门关闭。
火焰监视投入。
2、联系电气岗起动引送风机,投入联锁,对炉膛置换通风不低于5min。
炉内检测应无CO。
3、点燃火把,置于高炉煤气喷燃器口。
4、专职安全员现场监督。
判定风向撤离下风侧人员,安排专人对盲板阀周围至少20米的范围隔离戒严。
5、检查佩戴好呼吸器,进入煤气操作平台现场。
6、送上电动蝶阀的操作、控制电源。
7、检查确认电动蝶阀在关闭位。
8、将盲板阀转换开关打到“现场”。
9、按下“松开”按钮,“松开到位”指示灯亮起。
10、按下“开阀”按钮,“开阀到位”指示灯亮起。
11、按下“夹紧”按钮,“夹紧到位”指示灯亮起。
12、将转换开关打到“停止”位。
13、按下电动蝶阀的开阀按钮,红色指示灯亮。
14、将电动蝶阀的操作和控制电源断开。
15、按下液动快切开阀按钮,红色指示灯亮起,检查煤气压力表应有指示。
16、对各煤气阀门现场确认操作到位。

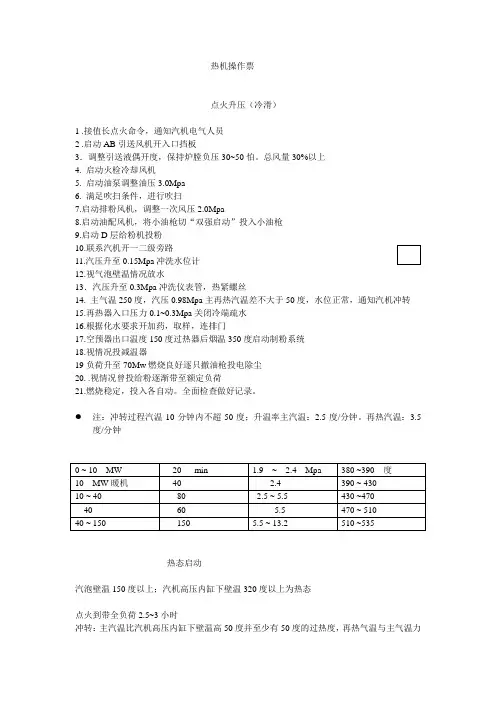

热机操作票点火升压(冷滑)1 .接值长点火命令,通知汽机电气人员2 .启动AB引送风机开入口挡板3.调整引送液偶开度,保持炉膛负压30~50怕。
总风量30%以上4. 启动火检冷却风机5. 启动油泵调整油压3.0Mpa6. 满足吹扫条件,进行吹扫7.启动排粉风机,调整一次风压2.0Mpa8.启动油配风机,将小油枪切“双强启动”投入小油枪9.启动D层给粉机投粉10.联系汽机开一二级旁路11.汽压升至0.15Mpa冲洗水位计12.视气泡壁温情况放水13.汽压升至0.3Mpa冲洗仪表管,热紧螺丝14. 主气温250度,汽压0.98Mpa主再热汽温差不大于50度,水位正常,通知汽机冲转15.再热器入口压力0.1~0.3Mpa关闭冷端疏水16.根据化水要求开加药,取样,连排门17.空预器出口温度150度过热器后烟温350度启动制粉系统18.视情况投减温器19负荷升至70Mw燃烧良好逐只撤油枪投电除尘20. .视情况曾投给粉逐渐带至额定负荷21.燃烧稳定,投入各自动。
全面检查做好记录。
注:冲转过程汽温10分钟内不超50度;升温率主汽温:2.5度/分钟。
再热汽温:3.5度/分钟热态启动汽泡壁温150度以上;汽机高压内缸下壁温320度以上为热态点火到带全负荷2.5~3小时冲转:主汽温比汽机高压内缸下壁温高50度并至少有50度的过热度,再热气温与主气温力求一致至少高于汽机中压内缸壁温30度以上*:前21分钟压力不变,后9分钟5.88 ~ 7.35Mpa滑参数停炉1. 接值长停炉命令,通知汽机电气人员2. 视粉位停制粉系统3. 启动油泵调整油压3.0Mpa4. 按降温降压曲线逐渐降低给粉机出力5. 将给水自动切为手动,关小减温水6. 视燃烧情况投入油枪助燃,通知电除尘7. 逐个停止给粉机关闭给粉机插板,吹扫3~5分钟关闭一次风门8. 汽压将至1.5Mpa,汽温260度停止全部给粉机排粉机9. 电气解列,汽机打闸,锅炉熄火。
点火操作票
1.锅炉流化实验合格!记录引风机及一次风机液偶开度,风机电流,风室静压,一次风量。
2.将引凤通道(布袋除尘)切换到旁路,开启引风机,返料风机,一次风机,关闭主风道。
电动阀门,打开点火风道电动阀门开度100%打开点火风道手动调节门(开度70%左右)控制炉膛出口负压在-100pa~-150pa之间
3.通知总调送天然气,保证天然气总管压力0.25~0.3Mpa之间。
手动打开8米台天然气总阀和小枪进气阀及点火锅炉的进气手动阀。
4.投入DCS点火画面中点火允许。
5.手动送就地控制柜操作电源,并投入灭火保护(电子间),同时开启总管速断阀。
6.调整DCS点火画面中阀后天然气气压在80Kpa~50Kpa之间。
7.手动开启小枪进气快开阀及大枪进气手动阀(微开),开启各排空阀30秒后关闭。
8.按住点火枪进按钮,枪进到位绿灯变红灯,按下点火阀开按钮,同时按下小枪点火按钮,点着后,立即按下喷嘴阀,点着后火检变红灯,点火成功!
9.立即按点火枪退到位,红灯变绿灯,关闭点火阀按钮,同
时开启小枪及火检冷却风,关闭小枪进气快阀。
10.用上述方法点另一侧气枪,如点火失败,要吹扫3~5分钟后再重新点火。
11.两台气枪撤出后,要关闭8米平台天然气总阀和小气枪进气手动阀及点火锅炉的进气手动阀,然后开启各排空阀30秒后关闭,关闭总管速断阀,最后关闭就地操作柜操作电源,火检及小气枪冷却风在风室温度降到200℃时关闭。
(值班长通知总调切断天然气供应)。
热电厂
2012-09-11。
停送供暖工作票1. 背景根据公司的安全管理制度,为了确保供暖系统设备的安全、稳定运行,需要进行停送供暖工作。
本文档旨在提供一个规范的工作票,以确保工作的顺利进行。
2. 工作内容停送供暖工作的内容包括但不限于以下方面:- 关闭供暖系统的主要设备和阀门;- 断开供暖系统的电源和燃气供应;- 清理供暖系统中的水和气体。
3. 工作步骤1. 工作前的准备:- 确保工作人员具备相关技术和安全知识;- 了解供暖系统的设备和运行原理;- 确认停送供暖工作的时间和地点。
2. 工作票的填写:- 工作票编号;- 工作票的发起人、审核人和执行人;- 工作开始和结束时间;- 工作的具体内容和步骤。
3. 工作的执行:- 按照工作票上的步骤逐一执行;- 注意安全事项,遵守相关操作规程;- 如发现异常情况,及时上报工作负责人。
4. 工作的验收:- 检查供暖系统的设备和阀门,确保关闭完好;- 检查电源和燃气供应是否已经断开;- 确认供暖系统中的水和气体已清理完毕。
4. 安全措施在进行停送供暖工作时,工作人员需遵守以下安全措施:- 确保停送供暖区域的安全控制;- 佩戴个人防护装备,如安全帽、手套等;- 使用合适的工具和设备进行操作;- 注意设备运行状态和异常情况。
5. 紧急情况处理如果在停送供暖工作过程中遇到紧急情况,工作人员需立即采取以下措施:- 停止工作,确保自身安全;- 立刻上报紧急情况,并寻求相关人员的支持和指导;- 遵循紧急情况处理程序,协助进行应急处理和救援工作。
注意:本文档仅为供参考,具体的停送供暖工作票需根据实际情况进行调整和完善。
以上是关于停送供暖工作票的简要说明,请根据实际情况进行填写和执行。
如有任何疑问或需要进一步讨论,请随时与相关人员联系。
谢谢!。
