_路基边坡稳定性分析

第四章路基稳定性分析计算（路基工程）路基工程第四章路基稳定性分析计算4.1边坡稳定性分析原理4.2直线滑动面的边坡稳定性分析4.3曲线滑动面的边坡稳定性分析4.4软土地基的路基稳定性分析4.5浸水路堤的稳定性分析4.6路基边坡抗震稳定性分析一、边坡稳定原理：力学计算基本方法是分析失稳滑动体沿滑动面上的下滑力T与抗滑力R，按静力平衡原理，取两者之比值为稳定系数K，即K=R T1、假设空间问题—>平面问题（1）通常按平面问题来处理（2）松散的砂性土和砾（石）土在边坡稳定分析时可采用直线破裂法。

（3）粘性土在边坡稳定分析时可采用圆弧破裂面法。

一、边坡稳定原理：一般情况下，对于边坡不高的路基（不超过8.0的土质边坡，不超过12.0m的石质边坡），可按一般路基设计，采用规定的边坡值，不做稳定性分析；地质与水文条件复杂，高填深挖或特殊需要的路基，应进行边坡稳定性分析计算，据此选定合理的边坡及相应的工程技术。

一、边坡稳定原理：边坡稳定分析时，大多采用近似的方法，并假设：（1）不考虑滑动土体本身内应力的分布。

（2）认为平衡状态只在滑动面上达到，滑动土体整体下滑。

（3）极限滑动面位置需要通过试算来确定。

二、边坡稳定性分析的计算参数：（一）土的计算参数：1、对于路堑或天然边坡取：原状土的容重γ，内摩擦角和粘聚力2、对于路堤边坡，应取与现场压实度一致的压实土的试验数据3、边坡由多层土体所构成时（取平均值）c = i=1n c i ?ii=1n ?itanφ= i=1n ?i tgφii=1n ?iγ= i=1n γi ?ii=1n ?i第一节边坡稳定性分析原理二、边坡稳定性分析的计算参数：（二）边坡稳定性分析边坡的取值：对于折线形、阶梯形边坡：取平均值。

（三）汽车荷载当量换算：边坡稳定分析时，需要将车辆按最不利情况排列，并将车辆的设计荷载换算成当量土柱高，以?0表示：0=NQγBL式中：N—横向分布的车辆数（为车道数）；Q—每辆重车的重力，kN （标准车辆荷载为550kN）；L—汽车前后轴的总距；B—横向分布车辆轮胎最外缘之间的距离；B=Nb+（N-1）m+d式中：b—后轮轮距，取1.8m；m—相邻两辆车后轮的中心间距，取1.3m；d—轮胎着地宽度，取0.6m；三、边坡稳定性分析方法：一般情况，土质边坡的设计，先按力学分析法进行验算，再以工程地质法予以校核，岩石或碎石土类边坡则主要采用工程地质法，有条件时可以力学分析进行校核。

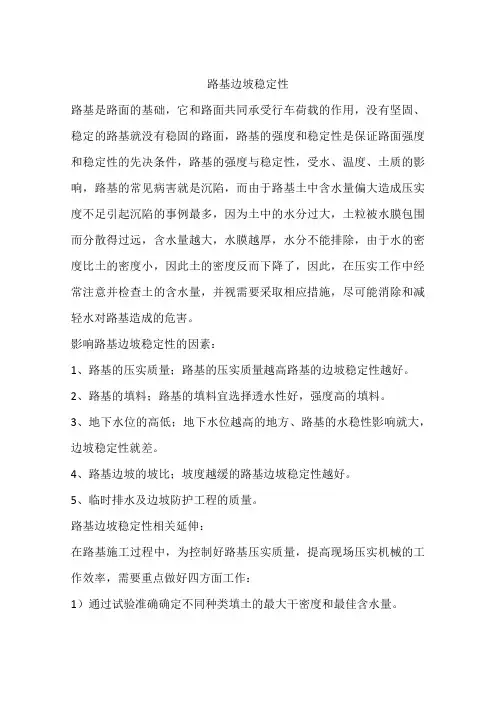

路基边坡稳定性路基是路面的基础，它和路面共同承受行车荷载的作用，没有坚固、稳定的路基就没有稳固的路面，路基的强度和稳定性是保证路面强度和稳定性的先决条件，路基的强度与稳定性，受水、温度、土质的影响，路基的常见病害就是沉陷，而由于路基土中含水量偏大造成压实度不足引起沉陷的事例最多，因为土中的水分过大，土粒被水膜包围而分散得过远，含水量越大，水膜越厚，水分不能排除，由于水的密度比土的密度小，因此土的密度反而下降了，因此，在压实工作中经常注意并检查土的含水量，并视需要采取相应措施，尽可能消除和减轻水对路基造成的危害。

影响路基边坡稳定性的因素：1、路基的压实质量；路基的压实质量越高路基的边坡稳定性越好。

2、路基的填料；路基的填料宜选择透水性好，强度高的填料。

3、地下水位的高低；地下水位越高的地方、路基的水稳性影响就大，边坡稳定性就差。

4、路基边坡的坡比；坡度越缓的路基边坡稳定性越好。

5、临时排水及边坡防护工程的质量。

路基边坡稳定性相关延伸：在路基施工过程中，为控制好路基压实质量，提高现场压实机械的工作效率，需要重点做好四方面工作：1）通过试验准确确定不同种类填土的最大干密度和最佳含水量。

2）是现场控制填土的含水量。

实际施工中，填土的含水量是一个影响压实效果的关键指标，路基施工中当含水量过大时应翻松晾晒或掺灰处理，降低含水量；当含水量过低时，应翻松并洒水闷料，以达到较佳的含水量。

3）是分层填筑、分层碾压。

施工前，要先确定填土分层的压实厚度。

最大压实厚度一般不超过20厘米。

4）是加强现场检测控制。

填筑路基时，每层碾压完成后应及时对压实度、平整度、中线高程、路基宽度等指标进行质量检测，各项指标符合要求后方能允许填筑上一层填土。

中国储运网H t t p ://w w w .c h i n a c h u y u n .c o m4.结语：寄售制是一种有益于供应链上下游企业的物料管理模式，可以减轻库存压力，快速响应客户需求，有效提高服务水平，增强在行业市场中的整体竞争力。

但是寄售制并不是适用于所有种类的产品，通常存在竞争品的备件、成本不高但是售价高的产品、仓储或者货运花费比较高的产品以及需求稳定同时库存透明的产品，采购方和供应商之间比较容易协商达成寄售策略。

近年来，这种供应模式在制造行业中已经成为一种趋势，也在实践中获得了巨大的效益。

不过合理的寄售策略也需要遵守一些原则，首先是合作性原则，要求采购方和供应商之间相互信任，保证信息透明和信息共享；然后还要遵守互惠原则，采购方和供应商应该共同关注的不是利益和成本如何分配，应该从整体上共同降低成本的投入和风险的发生；再就是目标一致的原则，当然确定共同目标的前提是采购方和供应商都要明确自己的责任；最后双方还要遵循持续改进的原则，在实践中会产生各种问题，面对问题及时调整，才能达成最后的目标，双方才能享受到利益。

寄售制的最理想状态即零库存，但鉴于采购方与供应商之间的物料需求的周期性与不确定性，如何实现真正意义上的“零库存”管理值得进一步研究。

C（作者单位：中车青岛四方机车车辆股份有限公司）引用出处[1]顾波军,杨新龙.寄售模式下海产品供应链收益共享协同契约研究[J ].浙江海洋大学学报(人文科学版),2018,35(01):31-37.[2]张杨.基于寄售的供应链库存控制策略研究[J ].物流科技,2018,41(01):136-138.[3]胥海军.寄售采购(V MI )在供应链中的作用[J ].纳税,2017(15):1931.公路路基边坡概况为实现对重载货物运输对公路路基边坡稳定性的影响分析，选择以某公路作为依托，针对该公路路基边坡，模拟重载货物运输，并对其稳定性变化情况进行分析。

第二节边坡稳定性分析方法力学验算法和工程地质法是路基边坡稳定性分析和验算方法常用的两种方法。

1．力学验算法(1)数解法假定几个不同的滑动面，按力学平衡原理对每个滑动面进行验算，从中找出最危险滑动面，按此最危险滑动面的稳定程度来判断边坡的稳定性。

此方法计算较精确，但计算繁琐。

(2)图解或表解法在图解和计算的基础上，经过分析研究，制定图表，供边坡稳定性验算时采用。

以简化计算工作。

2．工程地质法根据稳定的自然山坡或已有的人工边坡进行土类及其状态的分析研究，通过工程地质条件相对比，拟定出与路基边坡条件相类似的稳定值的参考数据，作为确定路基边坡值的依据。

一般土质边坡的设计常用力学验算法进行验算，用工程地质法进行校核；岩石或碎石土类边坡则主要采用工程地质法进行设计。

3．力学验算法的基本假定滑动土楔体是均质各向同性、滑动面通过坡脚、不考虑滑动土体内部的应力分布及各土条(指条分法)之间相互作用力的影响。

一、直线滑动面法松散的砂类土路基边坡，渗水性强，粘性差，边坡稳定主要靠其内摩擦力。

失稳土体的滑动面近似直线状态，故直线滑动面法适用于砂类土：如图2-2-4所示，验算时，先通过坡脚或变坡点假设一直线滑动面，将路提斜上方分割出下滑土楔体ABD，沿假设的滑动面AD滑动，其稳定系数K按下式计算(按边坡纵向单位长度计)：验算的边坡是否稳定，取决于最小稳定系数Kmin的值。

当Kmin＝1.0时，边坡处于极限平衡状态。

由于计算的假定，计算参数(r，Ψ，c)的取值都与实际情况存在一定的差异，为了保证边坡有足够的稳定性，通常以最小稳定系数Kmin≥1.25来判别边坡的稳定性。

但Kmin过大，则设计偏于保守，在工程上不经济。

当路堤填料为纯净的粗砂、中砂、砾石、碎石时，其粘聚力很小，可忽略不计，则式（2-2-3）变为：式(2-2-3)也适用于均质砂类土路堑边坡的稳定性验算。

二、圆弧滑动面法用粘性土填筑的路堤，边坡滑坍时的破裂面形状为一曲面，为简化计算，通常近似地假设为一圆弧状滑动面。
